Instalar o backplane da unidade frontal de 2,5 polegadas

Use estas informações para instalar o backplane para dez unidades hot-swap de 2,5 polegadas.

Sobre esta tarefa

A seguir, veja a descrição de como remover o backplane para dez unidades hot-swap de 2,5 polegadas. Você pode remover o backplane para quatro ou oito unidades hot-swap de 2,5 polegadas da mesma forma.

Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e desconecte todos os cabos de alimentação para esta tarefa.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira antiestática ou outro sistema de aterramento.

Procedimento

  1. Encoste a embalagem antiestática que contém o backplane em qualquer superfície não pintada na parte externa do servidor. E, em seguida, remova o backplane do pacote e coloque-o em uma superfície antiestática.
  2. Conecte os cabos ao backplane. Consulte o Roteamento de cabos internos.
  3. Alinhe os dois pinos no backplane om os orifícios correspondentes no chassi.

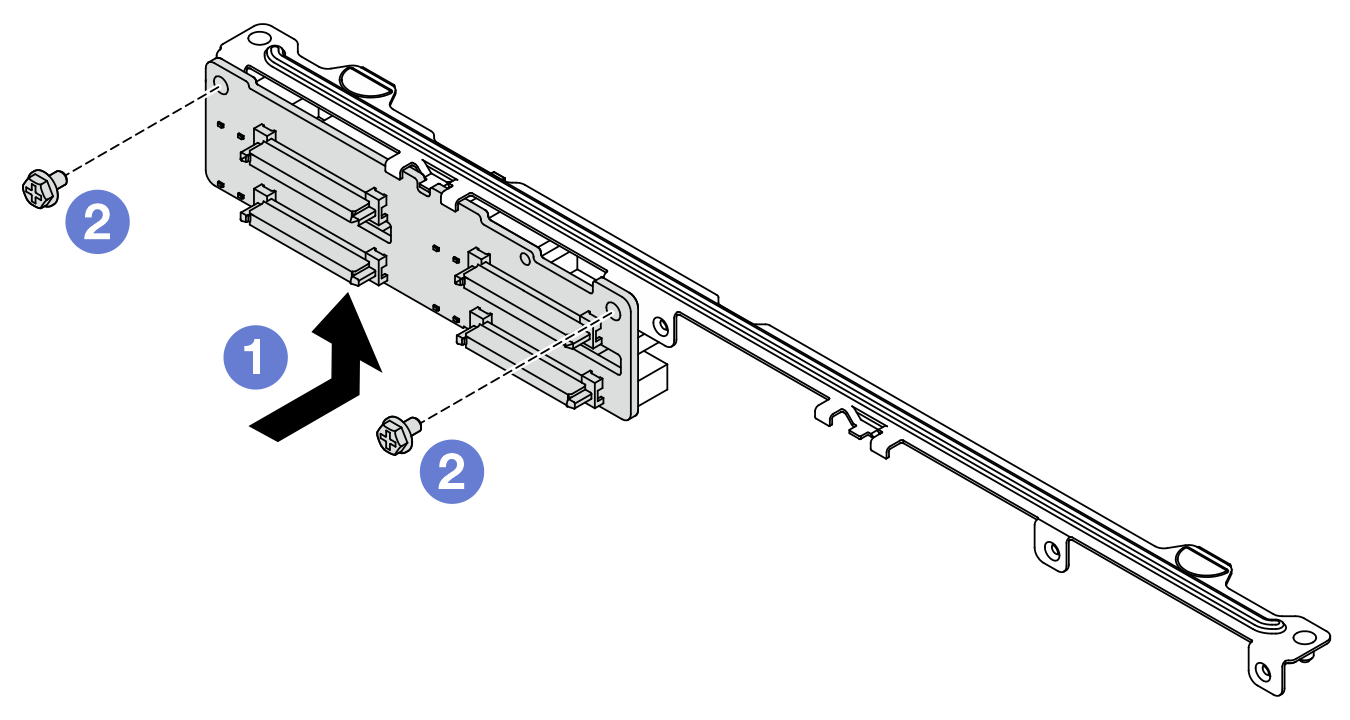

    Figura 1. Instalação do painel traseiro para dez unidades hot-swap de 2,5 polegadas
    Installation of backplane for ten 2.5-inch hot-swap drives

  4. Abaixe o painel traseiro dentro do chassi. Assegure-se de que os pinos passem pelos orifícios e de que o painel traseiro esteja encaixado no lugar.
  5. Conecte os cabos à placa-mãe ou aos slots de expansão. Consulte Roteamento de cabos internos.

Depois de concluir

  1. Reinstale todas as unidades e preenchimentos de unidade nos compartimentos de unidade. Consulte o Instalar uma unidade hot-swap de 2,5 polegadas.

  2. Conclua a substituição de peças. Consulte Concluir a substituição de peças.

Vídeo de demonstração

Assista ao procedimento no YouTube
