Installazione del backplane dell'unità anteriore da 2,5"

Utilizzare queste informazioni per installare il backplane per dieci unità hot-swap da 2,5".

Informazioni su questa attività

Nelle seguenti informazioni viene descritto come rimuovere il backplane per dieci unità hot-swap da 2,5". Con la stessa procedura è possibile rimuovere il backplane per quattro o otto unità hot-swap da 2,5".

Attenzione

  • Leggere Linee guida per l'installazione e Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.

  • Spegnere il server e scollegare tutti i cavi di alimentazione per questa attività.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Procedura

  1. Mettere a contatto l'involucro antistatico che contiene il backplane con una superficie non verniciata esterna al server. Estrarre quindi il backplane dalla confezione e collocarlo su una superficie antistatica.
  2. Collegare i cavi al backplane. Vedere Instradamento dei cavi interni.
  3. Installare il backplane sulla staffa.

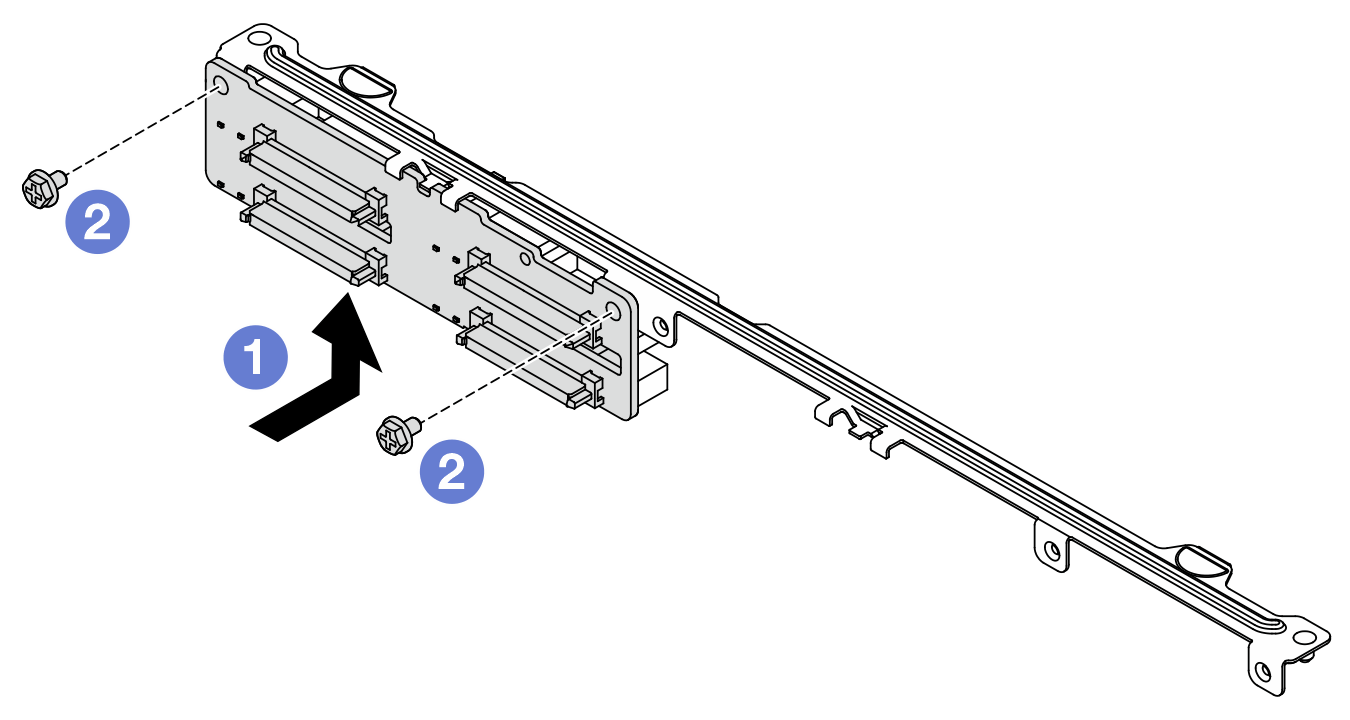

    Figura 1. Installazione di un backplane

    1. Installare il backplane come illustrato in precedenza e allineare i fori per viti sul backplane e sulla staffa.
    2. Stringere le due viti per fissare il backplane alla staffa.
    Nota
    L'installazione del backplane dell'unità a 4 vani da 2,5" con una staffa corta è la stessa.
  4. Allineare i due piedini sul backplane ai fori corrispondenti sullo chassis.
    Figura 2. Installazione del backplane per dieci unità hot-swap da 2,5"
    Installation of backplane for ten 2.5-inch hot-swap drives

  5. Abbassare il backplane nello chassis. Verificare che i piedini passino attraverso i fori e che il backplane sia posizionato correttamente.
  6. Collegare i cavi alla scheda di sistema o agli slot di espansione. Vedere Instradamento dei cavi interni.

Dopo aver terminato

  1. Reinstallare tutte le unità e i relativi elementi di riempimento nei vani delle unità. Vedere Installazione di un'unità hot-swap da 2,5".

  2. Completare la sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
