Elenco delle parti
Identificare i singoli componenti disponibili per il server utilizzando l'elenco delle parti.
Andare al sito Web Lenovo di Assistenza del Centro Dati e accedere alla pagina di supporto del server.
Fare clic su .
Immettere il numero di serie per visualizzare un elenco delle parti per il server.
Si consiglia vivamente di controllare i dati di riepilogo dell'alimentazione per il server utilizzando Lenovo Capacity Planner prima di acquistare eventuali nuove parti.
T1: CRU (Customer Replaceable Unit) Livello 1. La sostituzione delle CRU Livello 1 è di responsabilità dell'utente. Se Lenovo installa una CRU Livello 1 su richiesta dell'utente senza un contratto di servizio, l'installazione verrà addebitata all'utente.
T2: CRU (Customer Replaceable Unit) Livello 2. È possibile installare una CRU Livello 2 da soli oppure richiederne l'installazione a Lenovo, senza costi aggiuntivi, in base al tipo di servizio di garanzia previsto per il server di cui si dispone.
F: FRU (Field Replaceable Unit). L'installazione delle FRU è riservata ai tecnici di assistenza qualificati.
C: Parti strutturali e di consumo. L'acquisto e la sostituzione delle parti di consumo e strutturali (componenti come un elemento di riempimento o una mascherina) sono responsabilità dell'utente. Se Lenovo acquista o installa un componente strutturale su richiesta dell'utente, all'utente verrà addebitato il costo del servizio.

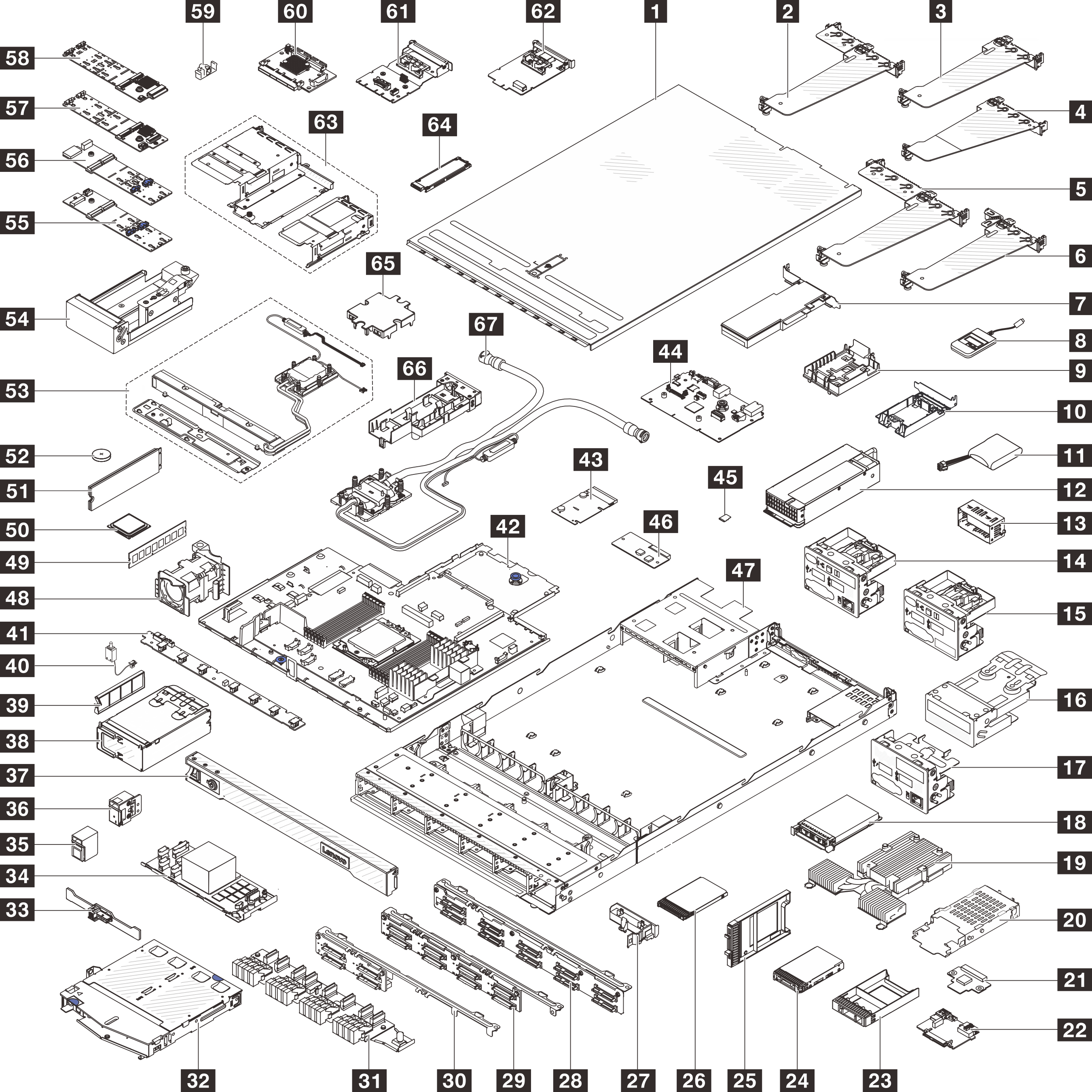

| Descrizione | Tipo | Descrizione | Tipo |
|---|---|---|---|
| 1 Coperchio superiore | T1 | 2 Staffa della scheda verticale posteriore (low-profile, low-profile) | T1 |
| 3 Staffa della scheda verticale posteriore (low-profile) | T1 | 4 Staffa della scheda verticale posteriore (full-height) | T1 |
| 5 Staffa della scheda verticale posteriore (low-profile, full-height) | T1 | 6 Staffa della scheda verticale posteriore (elemento di riempimento low-profile) | T1 |
| 7 Adattatore PCIe | T1 | 8 Ricevitore di diagnostica esterno | T1 |
| 9 Supporto del modulo di alimentazione flash RAID (sullo chassis o sul vassoio della scheda di sistema) | T1 | 10 Supporto del modulo di alimentazione flash RAID (nell'assieme verticale) | T1 |
| 11 Modulo di alimentazione flash RAID | T1 | 12 Unità di alimentazione | T1 |
| 13 Elemento di riempimento dell'unità di alimentazione | C | 14 Modulo I/O anteriore con pannello di diagnostica (1) | T1 |
| 15 Modulo I/O anteriore con pannello di diagnostica (2) | T1 | 16 Assieme del pannello di diagnostica integrato | T1 |
| 17 Modulo I/O anteriore con pannello di diagnostica (3) | T1 | 18 Modulo OCP | T1 |
| 19 Dissipatore di calore per il raffreddamento dell'aria (a T) | F | 20 Telaio unità da 7 mm | T1 |
| 21 Backplane dell'unità da 7 mm (parte superiore) | T2 | 22 Backplane dell'unità da 7 mm (parte inferiore) | T2 |
| 23 Elemento di riempimento per vano dell'unità da 2,5" | C | 24 Unità da 2,5" | T1 |
| 25 Elemento di riempimento dei vani dell'unità da 7 mm | C | 26 Unità da 7 mm | T1 |
| 27 Deflettore d'aria dell'unità di alimentazione | T1 | 28
| T2 per AnyBay |
| T1 per 6+4 | |||
| 29 Backplane dell'unità anteriore a 8 vani da 2,5" | T1 | 30 Backplane dell'unità anteriore a 4 vani da 2,5" | T1 |
| 31 Backplane dell'unità anteriore per 16 unità EDSFF | T1 | 32 Telaio unità posteriore a 2 vani da 2,5" | T1 |
| 33 Backplane dell'unità posteriore a 2 vani da 2,5" | T1 | 34 Adattatore RAID interno | T2 |
| 35 Fermo del rack (destro) | T1 | 36 Fermo del rack (sinistro) | T1 |
| 37 Mascherina di sicurezza | C | 38 Telaio 4-EDSFF | T1 |
| 39 Elemento di riempimento del vano dell'unità EDSFF | C | 40 Switch di intrusione | T1 |
| 41 Scheda della ventola | T2 | 42 Scheda del processore | F |
| 43 Scheda PIB | F | 44 Scheda I/O di sistema | F |
| 45 Scheda MicroSD | T1 | 46 Modulo firmware e sicurezza RoT | F |
| 47 Chassis | F | 48 Ventola di sistema | T1 |
| 49 Modulo di memoria | T1 | 50 Processore | F |
| 51 Unità M.2 | T1 | 52 Batteria CMOS | C |
| 53 Liquid assisted cooling module | F | 54 Telaio M.2 | T2 |
| 55 Kit di abilitazione a 2 vani M.2 SATA/NVMe per ThinkSystem | T1 | 56 Kit di abilitazione a 2 vani M.2 SATA/x4 NVMe per ThinkSystem | T1 |
| 57 Kit di abilitazione RAID a 2 vani M.2 NVMe per ThinkSystem | T1 | 58 Kit di abilitazione M.2 RAID B540i-2i SATA/NVMe per ThinkSystem | T1 |
| 59 Fermo di blocco M.2 | T1 | 60 Scheda interposer OCP anteriore | T1 |
| 61 Scheda interposer OCP posteriore | T1 | 62 Adattatore NIC di gestione | T1 |
| 63 Staffa della scheda verticale anteriore (low-profile, full-height) | T1 | 64 Collettori | F |
| 65 Supporto del tubo | C | 66 Coperchio della piastra a freddo | C |
| 67 Kit di sfiato | F | 68 Modulo PDWM (Processor Direct Water Cooling Module) Lenovo Neptune | F |
| 69 Kit di tubi in-row 42U | F | 70 Tubo di collegamento in-rack 42U (lato alimentazione) | F |
| 71 Tubo di collegamento in-rack 42U/48U (lato di ritorno) | F | 72 Tubo di collegamento in-rack 48U (lato alimentazione) | F |
