Список комплектующих

Воспользуйтесь списком комплектующих, чтобы определить все компоненты, доступные для сервера.

Для получения дополнительных сведений о заказе комплектующих выполните указанные ниже действия:
  1. Перейдите на веб-страницу по адресу Поддержки Центра обработки данных Lenovo и откройте страницу поддержки для своего сервера.

  2. Нажмите Parts (Комплектующие).

  3. Введите серийный номер, чтобы просмотреть список компонентов для своего сервера.

Перед покупкой новых компонентов настоятельно рекомендуется проверять данные, касающиеся питания сервера Lenovo Capacity Planner.

Прим.
В зависимости от модели сервер может выглядеть несколько иначе, чем на рисунке.

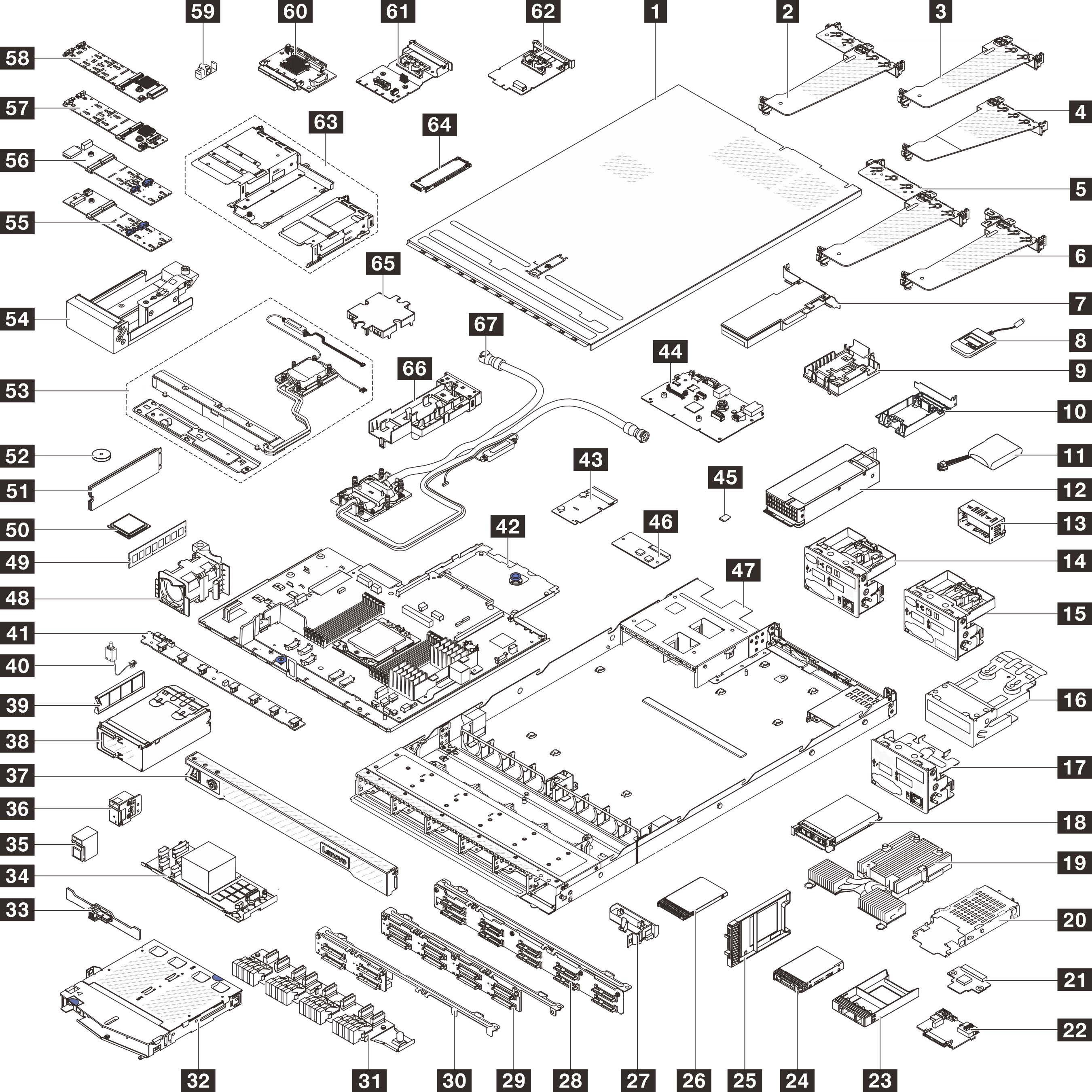

Рис. 1. Компоненты сервера
Server components

Комплектующие, перечисленные в представленной ниже таблице, относятся к одной из следующих категорий.
  • Узел, подлежащий замене силами пользователя (CRU), первого уровня. CRU первого уровня вы должны заменять самостоятельно. Если Lenovo устанавливает CRU первого уровня по вашему запросу без соглашения на обслуживание, установку будет необходимо оплатить.

  • Узел, подлежащий замене силами пользователя (CRU), второго уровня. CRU второго уровня можно установить самостоятельно или сделать запрос на установку специалистами Lenovo без дополнительной платы в соответствии с типом гарантийного обслуживания, предусмотренного для сервера.

  • Сменный узел (FRU). Установка и замена сменных узлов должна осуществляться только квалифицированными специалистами по техническому обслуживанию.

  • Расходные компоненты и элементы конструкции. Покупать и заменять расходные компоненты и элементы конструкции (например, заглушку или панель) вы должны самостоятельно. Если Lenovo покупает или устанавливает элемент конструкции по вашему запросу, эту услугу будет необходимо оплатить.

Табл. 1. Список комплектующих
ОписаниеCRU уровня 1CRU уровня 2FRUРасходные компоненты и элементы конструкции
Для получения дополнительных сведений о заказе комплектующих выполните указанные ниже действия:
  1. Перейдите на веб-страницу по адресу Поддержки Центра обработки данных Lenovo и откройте страницу поддержки для своего сервера.

  2. Нажмите Parts (Комплектующие).

  3. Введите серийный номер, чтобы просмотреть список компонентов для своего сервера.

1Верхний кожух
2Скоба задней платы-адаптера Riser (низкопрофильная, низкопрофильная)
3Скоба задней платы-адаптера Riser (низкопрофильная)
4Скоба задней платы-адаптера Riser (максимальной высоты)
5Скоба задней платы-адаптера Riser (низкопрофильная, максимальной высоты)
6Скоба задней платы-адаптера Riser (низкопрофильная, заглушка)
7Адаптер PCIe
8Внешний диагностический прибор
9Держатель модуля питания флэш-памяти RAID (на раме или лотке материнской платы)
10Держатель модуля питания флэш-памяти RAID (на плате-адаптере Riser)
11Модуль питания флэш-памяти RAID
12Блок питания
13Заглушка блока питания
14Передний модуль ввода-вывода с панелью диагностики (1)
15Передний модуль ввода-вывода с панелью диагностики (2)
16Блок встроенной панели диагностики
17Передний модуль ввода-вывода с панелью диагностики (3)
18Модуль OCP
19Радиатор воздушного охлаждения (T-образный)
20Отсек для дисков толщиной 7 мм
21Объединительная панель для дисков толщиной 7 мм (верхняя)
22Объединительная панель для дисков толщиной 7 мм (нижняя)
23Заглушка отсека для 2,5-дюймового диска
242,5-дюймовый диск
25Заглушка отсека для диска толщиной 7 мм
26Диск толщиной 7 мм
27Дефлектор блока питания
28Передняя объединительная панель с 10 отсеками для 2,5-дюймовых дисков (AnyBay)
Передняя объединительная панель с 10 отсеками для 2,5-дюймовых дисков (6 отсеков для дисков SAS/SATA и 4 отсека для дисков NVMe)
29Передняя объединительная панель с 8 отсеками для 2,5-дюймовых дисков
30Передняя объединительная панель с 4 отсеками для 2,5-дюймовых дисков
31Передняя объединительная панель с 16 отсеками для дисков EDSFF
322 задних отсека для 2,5-дюймовых дисков
33Задняя объединительная панель с 2 отсеками для 2,5-дюймовых дисков
34Внутренний адаптер RAID
35Защелка стойки (правая)
36Защелка стойки (левая)
37Защитная панель
38Отсек для 4 дисков EDSFF
39Заглушка отсека для дисков EDSFF
40Датчик вмешательства
41Плата вентиляторов
42Процессорная плата
43Плата PIB
44Системная плата ввода-вывода
45Карта MicroSD
46Модуль безопасности микропрограммы и RoT
47Рама
48Вентилятор компьютера
49Модуль памяти
50Процессор
51Диск M.2
52Батарейка CMOS
53Жидкостный модуль охлаждения
54Отсек M.2
55Объединительная панель PCIe 3.0 дисков M.2
56Объединительная панель PCIe 4.0 дисков M.2
57Фиксирующая защелка M.2
58Передняя карта интерпозера OCP
59Задняя карта интерпозера OCP
60Адаптер NIC для управления
61Скоба передней платы-адаптера Riser (низкопрофильная, максимальной высоты)
