부품 목록
부품 목록을 통해 서버에서 사용 가능한 각 구성 요소를 식별하십시오.
부품 주문에 관한 자세한 정보는 다음을 참조하십시오.
Lenovo 데이터 센터 지원으로 이동한 후 서버에 대한 지원 페이지로 이동하십시오.
를 클릭하십시오.
서버의 부품 목록을 보려면 일련 번호를 입력하십시오.
새 부품을 구매하기 전에 Lenovo Capacity Planner를 사용하여 서버의 전력 요약 데이터를 확인하는 것이 좋습니다.
주
모델에 따라 일부 서버는 그림과 다소 차이가 있을 수 있습니다.

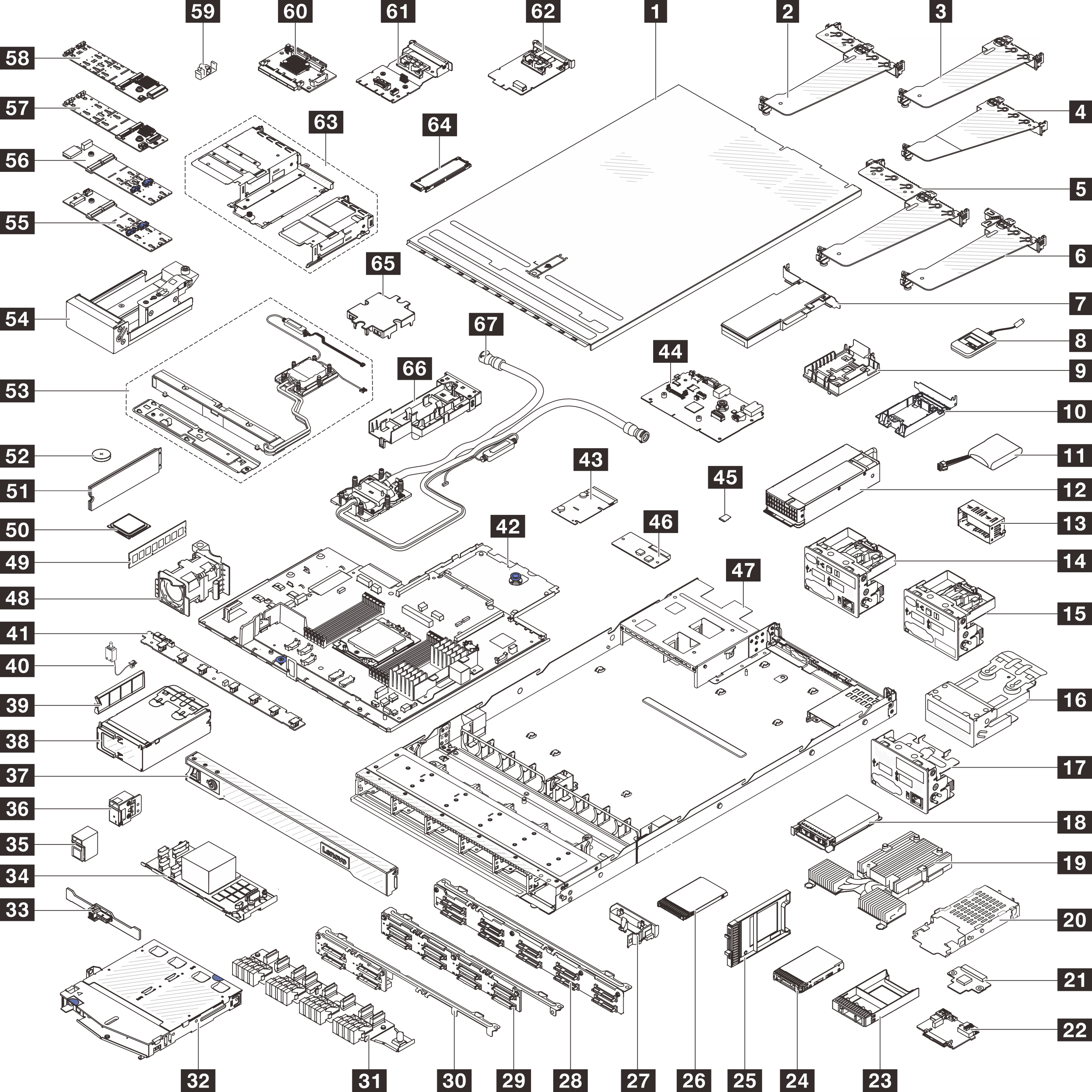

그림 1. 서버 구성 요소
다음 표에 나열된 부품은 다음 중 하나로 식별됩니다.
T1: 계층 1 CRU(고객 교체 가능 유닛). 계층 1 CRU 교체 책임은 사용자에게 있습니다. 서비스 계약 없이 사용자의 요청에 따라 Lenovo에서 계층 1 CRU를 설치할 경우 설치 요금이 부과됩니다.
T2: 계층 2 CRU(고객 교체 가능 유닛). 계층 2 CRU를 직접 설치하거나 서버에 지정된 보증 서비스 유형에 따라 추가 비용 없이 Lenovo에 설치를 요청할 수 있습니다.
F: FRU(현장 교체 가능 유닛). FRU는 숙련된 서비스 기술자만 설치할 수 있습니다.
C: 소모품 및 구조 부품. 소모품 및 구조 부품(필터 또는 베젤과 같은 구성 요소)의 구매 및 교체 책임은 사용자에게 있습니다. 사용자의 요청에 따라 Lenovo에서 구조 구성 요소를 구매하거나 설치할 경우 서비스 요금이 부과됩니다.
| 설명 | 유형 | 설명 | 유형 |
|---|---|---|---|
| 1 윗면 덮개 | T1 | 2 뒷면 라이저 브래킷(로우 프로파일 - 로우 프로파일) | T1 |
| 3 뒷면 라이저 브래킷(로우 프로파일) | T1 | 4 뒷면 라이저 브래킷(전체 높이) | T1 |
| 5 뒷면 라이저 브래킷(로우 프로파일 - 전체 높이) | T1 | 6 뒷면 라이저 브래킷(로우 프로파일 - 필러) | T1 |
| 7 PCIe 어댑터 | T1 | 8 외부 진단 핸드셋 | T1 |
| 9 RAID 플래시 전원 모듈 홀더(섀시 또는 시스템 보드 트레이에 위치) | T1 | 10 RAID 플래시 전원 모듈 홀더(라이저 어셈블리에 위치) | T1 |
| 11 RAID 플래시 전원 모듈 | T1 | 12 전원 공급 장치 | T1 |
| 13 전원 공급 장치 필러 | C | 14 진단 패널 포함 앞면 I/O 모듈(1) | T1 |
| 15 진단 패널 포함 앞면 I/O 모듈(2) | T1 | 16 내장형 진단 패널 어셈블리 | T1 |
| 17 진단 패널 포함 앞면 I/O 모듈(3) | T1 | 18 OCP 모듈 | T1 |
| 19 공랭 방열판(T자형) | F | 20 7mm 드라이브 케이지 | T1 |
| 21 7mm 드라이브 백플레인(상단) | T2 | 22 7mm 드라이브 백플레인(하단) | T2 |
| 23 2.5인치 드라이브 베이 필러 | C | 24 2.5인치 드라이브 | T1 |
| 25 7mm 드라이브 베이 필러 | C | 26 7mm 드라이브 | T1 |
| 27 전원 공급 장치 공기 조절 장치 | T1 | 28
| T2(AnyBay용) |
| T1(6+4용) | |||
| 29 8 x 2.5인치 앞면 드라이브 백플레인 | T1 | 30 4 x 2.5인치 앞면 드라이브 백플레인 | T1 |
| 31 16-EDSFF 앞면 드라이브 백플레인 | T1 | 32 2 x 2.5인치 뒷면 드라이브 케이지 | T1 |
| 33 2 x 2.5인치 뒷면 드라이브 백플레인 | T1 | 34 내부 RAID 어댑터 | T2 |
| 35 랙 래치(오른쪽) | T1 | 36 랙 래치(왼쪽) | T1 |
| 37 보안 베젤 | C | 38 4-EDSFF 케이지 | T1 |
| 39 EDSFF 드라이브 베이 필러 | C | 40 침입 스위치 | T1 |
| 41 팬 보드 | T2 | 42 프로세서 보드 | F |
| 43 PIB 보드 | F | 44 시스템 I/O 보드 | F |
| 45 MicroSD 카드 | T1 | 46 펌웨어 및 RoT 보안 모듈 | F |
| 47 섀시 | F | 48 시스템 팬 | T1 |
| 49 메모리 모듈 | T1 | 50 프로세서 | F |
| 51 M.2 드라이브 | T1 | 52 CMOS 배터리 | C |
| 53 액체 지원 냉각 모듈 | F | 54 M.2 케이지 | T2 |
| 55 ThinkSystem M.2 SATA/NVMe 2베이 사용 키트 | T1 | 56 ThinkSystem M.2 SATA/x4 NVMe 2베이 사용 키트 | T1 |
| 57 ThinkSystem M.2 NVMe 2-Bay RAID 사용 키트 | T1 | 58 ThinkSystem M.2 RAID B540i-2i SATA/NVMe 사용 키트 | T1 |
| 59 M.2 고정 클립 | T1 | 60 앞면 OCP 인터포저 카드 | T1 |
| 61 뒷면 OCP 인터포저 카드 | T1 | 62 관리 NIC 어댑터 | T1 |
| 63 앞면 라이저 브래킷(로우 프로파일 - 전체 높이) | T1 | 64 매니폴드 | F |
| 65 호스 홀더 | C | 66 냉각판 덮개 | C |
| 67 블리드 키트 | F | 68 Lenovo Neptune 프로세서 직접 수냉식 냉각 모듈 | F |
| 69 42U 인로우 호스 키트 | F | 70 42U 인랙 연결 호스(공급 측) | F |
| 71 42U/48U 인랙 연결 호스(리턴 측) | F | 72 48U 인랙 연결 호스(공급 측) | F |
