Lista de peças

Identifique cada um dos componentes que estão disponíveis para o seu servidor com a lista de peças.

Para obter mais informações sobre como solicitar peças:
  1. Acesse Suporte a data center da Lenovo e navegue até a página de suporte do seu servidor.

  2. Clique em Parts (Peças).

  3. Insira o número de série para exibir uma lista de peças para o servidor.

É altamente recomendável que você verifique os dados de resumo de energia para o seu servidor usando Lenovo Capacity Planner antes de comprar quaisquer novas peças.

Nota
Dependendo do modelo, seu servidor pode ter uma aparência ligeiramente diferente da ilustração.

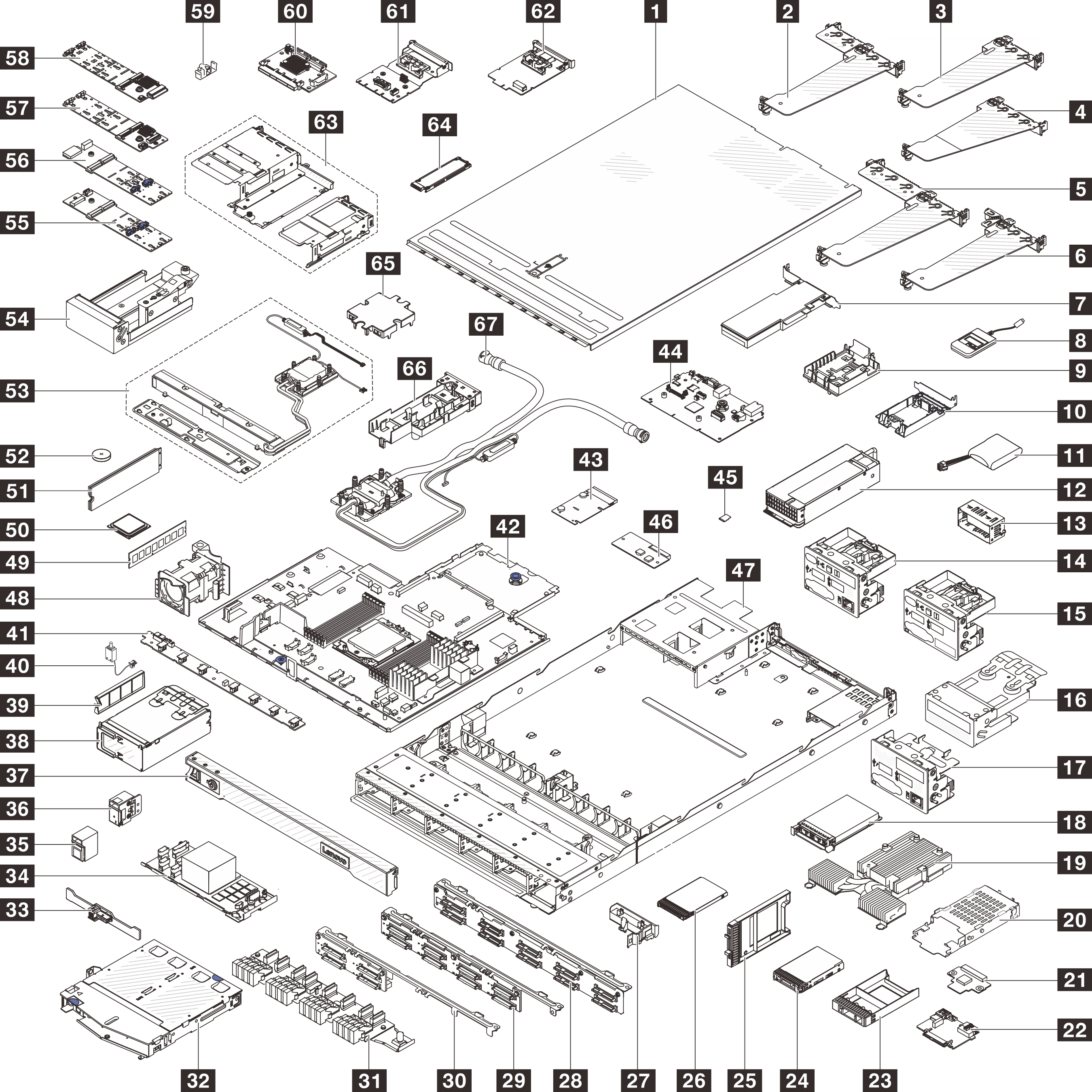

Figura 1. Componentes do servidor
Server components

As peças listadas na tabela a seguir são identificadas como uma das seguintes:
  • Unidade Substituível pelo Cliente (CRU) da Camada 1: A substituição das CRUs da Camada 1 é sua responsabilidade. Se a Lenovo instalar uma CRU da Camada 1 a seu pedido, sem contrato de serviço, a instalação será cobrada.

  • Unidade Substituível pelo Cliente (CRU) da Camada 2: Você mesmo pode instalar uma CRU da Camada 2 ou solicitar que a Lenovo instale, sem nenhum custo adicional, de acordo com o tipo de serviço de garantia designado para o seu servidor.

  • Unidade Substituível em Campo (FRU): As FRUs devem ser instaladas somente por técnicos de serviço treinados.

  • Peças estruturais e consumíveis: a compra e a substituição de peças estruturais e consumíveis (componentes, como um preenchimento ou um painel) são de sua responsabilidade. Se a Lenovo adquirir ou instalar um componente estrutural conforme solicitação do cliente, o serviço será cobrado.

Tabela 1. Lista de peças
ÍndiceDescriçãoCamada 1 CRUCamada 2 CRUFRUPeça estrutural e consumível
Para obter mais informações sobre como solicitar peças:
  1. Acesse Suporte a data center da Lenovo e navegue até a página de suporte do seu servidor.

  2. Clique em Parts (Peças).

  3. Insira o número de série para exibir uma lista de peças para o servidor.

1Tampa superior
2Suporte de placa riser traseira (perfil baixo – perfil baixo)
3Suporte de placa riser traseira (perfil baixo)
4Suporte de placa riser traseira (altura integral)
5Suporte de placa riser traseira (perfil baixo, comprimento integral)
6Suporte de placa riser traseira (preenchimento de perfil baixo)
7Adaptador PCIe
8Monofone de diagnóstico externo
9Portador do módulo de energia flash RAID (no chassi ou na bandeja da placa-mãe)
10Portador do módulo de energia flash RAID (na placa riser)
11Módulo de energia flash RAID
12Unidade da fonte de alimentação
13Preenchimento da unidade de fonte de alimentação
14Módulo de E/S frontal com o painel de diagnóstico (1)
15Módulo de E/S frontal com o painel de diagnóstico (2)
16Conjunto do painel de diagnóstico integrado
17Módulo de E/S frontal com o painel de diagnóstico (3)
18Módulo OCP
19Dissipador de calor para resfriamento do ar (formato de T)
20Compartimento da unidade de 7 mm
21Painel traseiro da unidade de 7 mm (superior)
22Painel traseiro da unidade de 7 mm (inferior)
23Preenchimento de compartimento de unidade de 2,5 polegadas
24Unidade de 2,5 polegadas
25Preenchimento do compartimento de unidade de 7 mm
26Unidade de 7 mm
27Defletor de ar da unidade da fonte de alimentação
2810 backplanes de unidade frontais de 2,5 polegadas (AnyBay)
10 backplanes de unidade frontais de 2,5 polegadas (6 x SAS/SATA + 4 x NVMe)
29Backplane da unidade frontal de 8 x 2,5 polegadas
30Backplane da unidade frontal de 4 x 2,5 polegadas
31Backplane de unidade 16 EDSFF frontal
32Gaiola de unidade traseira de 2 x 2,5 polegadas
33Painel traseiro da unidade traseira de 2 x 2,5 polegadas
34Adaptador RAID interno
35Trava do rack (direita)
36Trava do rack (esquerda)
37Painel de segurança
38Gaiola 4-EDSFF
39Preenchimento do compartimento de unidade EDSFF
40Chave de intrusão
41Placa do ventilador
42Placa do processador
43Placa PIB
44Placa de E/S do sistema
45Cartão MicroSD
46Firmware and RoT Security Module
47Chassi
48Ventilador do sistema
49Módulo de memória
50Processador
51Unidade M.2
52Bateria do CMOS
53Módulo de resfriamento assistido líquido
54Gaiola M.2
55Backplane M.2 PCIe 3.0
56Backplane M.2 PCIe 4.0
57Clipe do retentor M.2
58Placa de interposição OCP frontal
59Placa de interposição OCP traseira
60Adaptador NIC de gerenciamento
61Suporte de placa riser frontal (perfil baixo, comprimento integral)
