部品リスト
部品リストを使用して、サーバーで使用できる各コンポーネントを識別します。
部品の注文について詳しくは、以下を参照してください。
Lenovo データセンターサポート にアクセスしてご使用のサーバーのサポート・ページに移動します。
をクリックします。
ご使用のサーバーの部品リストを表示するにはシリアル番号を入力します。
新しい部品を購入する前に、Lenovo Capacity Planner を使用してサーバーの電力要約データを確認することを強くお勧めします。
注
モデルによっては、ご使用のサーバーの外観は、図と若干異なる場合があります。

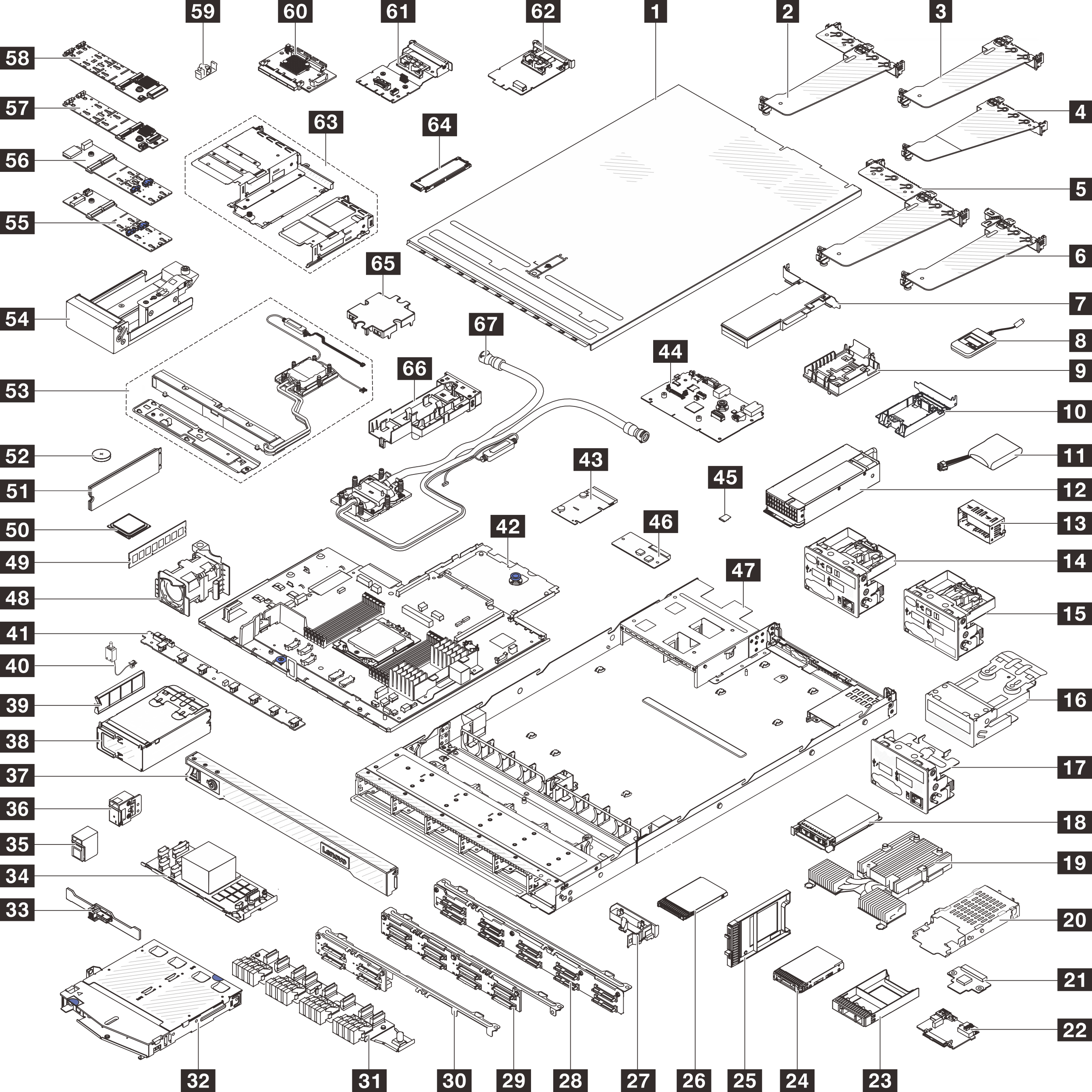

図 1. サーバー・コンポーネント
次の表にリストした部品は、次のいずれかとして識別されます。
T1: Tier 1 のお客様の交換可能部品 (CRU)。Tier 1 の CRU の交換はお客様の責任で行ってください。サービス契約がない場合に、お客様の要請により Lenovo が Tier 1 CRU の取り付けを行った場合は、その料金を請求させていただきます。
T2: Tier 2 のお客様の交換可能部品 (CRU)。Tier 2 CRU はお客様ご自身で取り付けることができますが、対象のサーバーにおいて指定された保証サービスの種類に基づき、追加料金なしで Lenovo に取り付けを依頼することもできます。
F: フィールド交換ユニット (FRU)。FRU の取り付けは、必ずトレーニングを受けたサービス技術員が行う必要があります。
C: 消耗部品と構造部品。消耗部品および構造部品 (フィラーやベゼルなどのコンポーネント) の購入および交換は、お客様の責任で行ってください。お客様の要請により Lenovo が構成部品の入手または取り付けを行った場合は、サービス料金を請求させていただきます。
| 説明 | タイプ | 説明 | タイプ |
|---|---|---|---|
| 1 トップ・カバー | T1 | 2 背面ライザー・ブラケット (ロー・プロファイル - ロー・プロファイル) | T1 |
| 3 背面ライザー・ブラケット (ロー・プロファイル) | T1 | 4 背面ライザー・ブラケット (フルハイト) | T1 |
| 5 背面ライザー・ブラケット (ロー・プロファイル - フルハイト) | T1 | 6 背面ライザー・ブラケット (ロー・プロファイル - フィラー) | T1 |
| 7 PCIe アダプター | T1 | 8 外部診断ハンドセット | T1 |
| 9 RAID フラッシュ電源モジュール・ホルダー (シャーシまたはシステム・ボード・トレイ上) | T1 | 10 RAID フラッシュ電源モジュール・ホルダー (ライザー・アセンブリー内) | T1 |
| 11 RAID フラッシュ電源モジュール | T1 | 12 パワー・サプライ・ユニット | T1 |
| 13 パワー・サプライ・ユニット・フィラー | C | 14 診断パネル付き前面 I/O モジュール (1) | T1 |
| 15 診断パネル付き前面 I/O モジュール (2) | T1 | 16 内蔵診断パネル・アセンブリー | T1 |
| 17 診断パネル付き前面 I/O モジュール (3) | T1 | 18 OCP モジュール | T1 |
| 19 空冷ヒートシンク (T 字形) | F | 20 7mm ドライブ・ケージ | T1 |
| 21 7mm ドライブ・バックプレーン (上部) | T2 | 22 7mm ドライブ・バックプレーン (下部) | T2 |
| 23 2.5 型ドライブ・ベイ・フィラー | C | 24 2.5 型ドライブ | T1 |
| 25 7 mm ドライブ・ベイ・フィラー | C | 26 7mm ドライブ | T1 |
| 27 パワー・サプライ・ユニットのエアー・バッフル | T1 | 28
| AnyBay 用 T2 |
| 6+4 用 T1 | |||
| 29 2.5 型前面ドライブ・バックプレーン x 8 | T1 | 30 2.5 型前面ドライブ・バックプレーン x 4 | T1 |
| 31 16-EDSFF 前面ドライブ・バックプレーン | T1 | 32 2.5 型背面ドライブ・ケージ x 2 | T1 |
| 33 2.5 型背面ドライブ・バックプレーン x 2 | T1 | 34 内蔵 RAID アダプター | T2 |
| 35 ラック・ラッチ (右) | T1 | 36 ラック・ラッチ (左) | T1 |
| 37 セキュリティー・ベゼル | C | 38 4-EDSFF ケージ | T1 |
| 39 EDSFF ドライブ・ベイ・フィラー | C | 40 侵入検出スイッチ | T1 |
| 41 ファン・ボード | T2 | 42 プロセッサー・ボード | F |
| 43 PIB ボード | F | 44 システム I/O ボード | F |
| 45 MicroSD カード | T1 | 46 ファームウェアおよび RoT セキュリティー・モジュール | F |
| 47 シャーシ | F | 48 システム・ファン | T1 |
| 49 メモリー・モジュール | T1 | 50 プロセッサー | F |
| 51 M.2 ドライブ | T1 | 52 CMOS バッテリー | C |
| 53 液体支援冷却モジュール | F | 54 M.2 ケージ | T2 |
| 55 ThinkSystem M.2 SATA/NVMe 2 ベイ・イネーブルメント・キット | T1 | 56 ThinkSystem M.2 SATA/x4 NVMe 2 ベイ・イネーブルメント・キット | T1 |
| 57 ThinkSystem M.2 NVMe 2-Bay RAID イネーブルメント・キット | T1 | 58 ThinkSystem M.2 RAID B540i-2i SATA/NVMe イネーブルメント・キット | T1 |
| 59 M.2 保持クリップ | T1 | 60 前面 OCP 変換コネクター・カード | T1 |
| 61 背面 OCP 変換コネクター・カード | T1 | 62 管理 NIC アダプター | T1 |
| 63 前面ライザー・ブラケット (ロー・プロファイル - フルハイト) | T1 |
