รายการอะไหล่

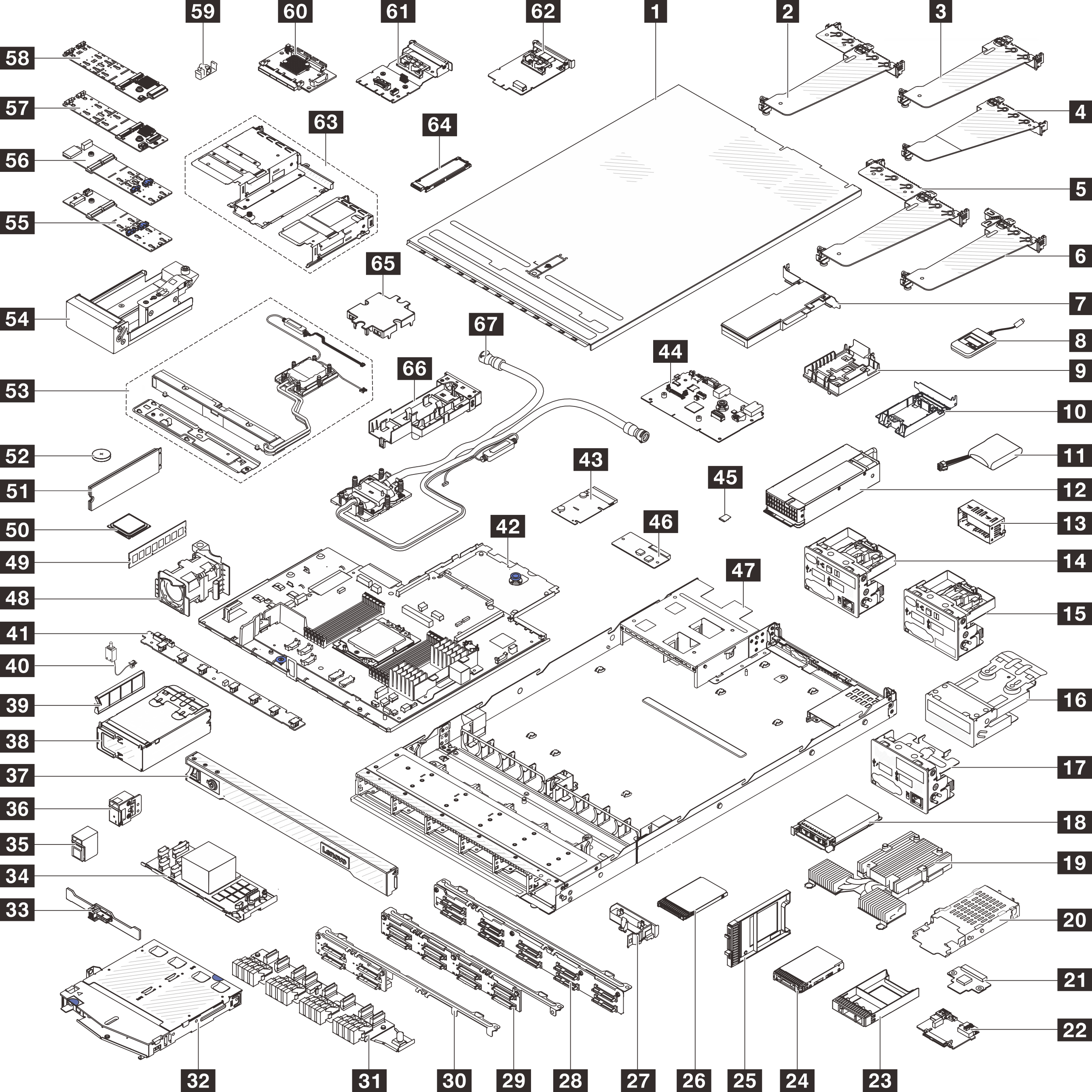

ระบุส่วนประกอบแต่ละชิ้นที่มีภายในเซิร์ฟเวอร์ของคุณโดยใช้รายการอะไหล่
ไปที่ Lenovo Data Center Support และเลื่อนไปยังหน้าการสนับสนุนสำหรับเซิร์ฟเวอร์ของคุณ
คลิก
ป้อนหมายเลขประจำเครื่องเพื่อดูรายการชิ้นส่วนสำหรับเซิร์ฟเวอร์ของคุณ
ขอแนะนำให้ตรวจสอบข้อมูลสรุปพลังงานสำหรับเซิร์ฟเวอร์ของคุณโดยใช้ Lenovo Capacity Planner ก่อนที่จะซื้อชิ้นส่วนใหม่
T1: บริการชิ้นส่วนทดแทนสำหรับลูกค้า (CRU) ระดับ 1 การเปลี่ยน CRU ระดับ 1 เป็นความรับผิดชอบของคุณ หากคุณร้องขอให้ Lenovo ติดตั้ง CRU ระดับ 1 โดยไม่มีข้อตกลงสัญญาให้บริการ คุณจะต้องเสียค่าบริการสำหรับการติดตั้งดังกล่าว
T2: บริการชิ้นส่วนทดแทนสำหรับลูกค้า (CRU) ระดับ 2 คุณสามารถติดตั้ง CRU ระดับ 2 ได้ด้วยตนเอง หรือร้องขอให้ Lenovo ติดตั้งให้โดยไม่เสียค่าบริการเพิ่มเติม ภายใต้ประเภทของบริการรับประกันที่ระบุสำหรับเซิร์ฟเวอร์ของคุณ
F: ชิ้นส่วนที่เปลี่ยนทดแทนได้ในทุกฟิลด์ (FRU) ชิ้นส่วน FRU ต้องติดตั้งโดยช่างเทคนิคบริการที่ได้รับการฝึกอบรมเท่านั้น
C: ชิ้นส่วนสิ้นเปลืองและชิ้นส่วนโครงสร้าง การซื้อและการเปลี่ยนชิ้นส่วนสิ้นเปลืองและชิ้นส่วนโครงสร้าง (ส่วนประกอบต่างๆ เช่น แผงครอบหรือฝานิรภัย) เป็นความรับผิดชอบของคุณ หากขอให้ Lenovo หาหรือติดตั้งส่วนประกอบโครงสร้างให้ คุณจะต้องเสียค่าบริการสำหรับบริการดังกล่าว
| รายละเอียด | รุ่น | รายละเอียด | รุ่น |
|---|---|---|---|
| 1 ฝาครอบด้านบน | T1 | 2 โครงยึดตัวยกด้านหลัง (แบบความกว้างครึ่งแผ่น - แบบความกว้างครึ่งแผ่น) | T1 |
| 3 โครงยึดตัวยกด้านหลัง (แบบต่ำ) | T1 | 4 โครงยึดตัวยกด้านหลัง (ความสูงปกติ) | T1 |
| 5 โครงยึดตัวยกด้านหลัง (แบบความกว้างครึ่งแผ่น - ความสูงปกติ) | T1 | 6 โครงยึดตัวยกด้านหลัง (แบบความกว้างครึ่งแผ่น - แผงครอบ) | T1 |
| 7 อะแดปเตอร์ PCIe | T1 | 8 หูโทรศัพท์การวินิจฉัยภายนอก | T1 |
| 9 ตัวยึดโมดูลพลังงานแบบแฟลชของ RAID (บนตัวเครื่องหรือบนถาดแผงระบบ) | T1 | 10 ที่ยึดโมดูลพลังงานแบบแฟลช RAID (ในส่วนประกอบตัวยก) | T1 |
| 11 โมดูลพลังงานแบบแฟลชของ RAID | T1 | 12 ชุดแหล่งจ่ายไฟ | T1 |
| 13 แผงครอบชุดแหล่งจ่ายไฟ | C | 14 โมดูล I/O ด้านหน้าพร้อมแผงการวินิจฉัย (1) | T1 |
| 15 โมดูล I/O ด้านหน้าพร้อมแผงการวินิจฉัย (2) | T1 | 16 ส่วนประกอบแผงการวินิจฉัยในตัว | T1 |
| 17 โมดูล I/O ด้านหน้าพร้อมแผงการวินิจฉัย (3) | T1 | 18 โมดูล OCP | T1 |
| 19 ตัวระบายความร้อนที่ระบายความร้อนด้วยอากาศ (รูปตัว T) | F | 20 ตัวครอบไดรฟ์ขนาด 7 มม. | T1 |
| 21 แบ็คเพลนไดรฟ์ขนาด 7 มม. (ด้านบน) | T2 | 22 แบ็คเพลนไดรฟ์ขนาด 7 มม. (ด้านล่าง) | T2 |
| 23 แผงครอบช่องใส่ไดรฟ์ขนาด 2.5 นิ้ว | C | 24 ไดรฟ์ขนาด 2.5 นิ้ว | T1 |
| 25 แผงครอบช่องใส่ไดรฟ์ขนาด 7 มม. | C | 26 ไดรฟ์ขนาด 7 มม. | T1 |
| 27 แผ่นกั้นลมชุดแหล่งจ่ายไฟ | T1 | 28
| T2 สำหรับ AnyBay |
| T1 สำหรับ 6+4 | |||
| 29 แบ็คเพลนไดรฟ์ด้านหน้าขนาด 2.5 นิ้ว 8 ชุด | T1 | 30 แบ็คเพลนไดรฟ์ด้านหน้าขนาด 2.5 นิ้ว 4 ชุด | T1 |
| 31 แบ็คเพลนไดรฟ์ด้านหน้า EDSFF 16 ตัว | T1 | 32 ตัวครอบไดรฟ์ด้านหลังขนาด 2.5 นิ้ว 2 ช่อง | T1 |
| 33 แบ็คเพลนไดรฟ์ด้านหลังขนาด 2.5 นิ้ว 2 ชุด | T1 | 34 อะแดปเตอร์ RAID ภายใน | T2 |
| 35 สลักแร็ค (ด้านขวา) | T1 | 36 สลักแร็ค (ด้านซ้าย) | T1 |
| 37 ฝานิรภัย | C | 38 ตัวครอบ 4-EDSFF | T1 |
| 39 แผงครอบช่องใส่ไดรฟ์ EDSFF | C | 40 สวิตช์ป้องกันการบุกรุก | T1 |
| 41 แผงพัดลม | T2 | 42 แผงโปรเซสเซอร์ | F |
| 43 แผง PIB | F | 44 แผง I/O ระบบ | F |
| 45 การ์ด MicroSD | T1 | 46 โมดูลนิรภัยของเฟิร์มแวร์และ RoT | F |
| 47 ตัวเครื่อง | F | 48 พัดลมระบบ | T1 |
| 49 โมดูลหน่วยความจำ | T1 | 50 โปรเซสเซอร์ | F |
| 51 ไดรฟ์ M.2 | T1 | 52 แบตเตอรี่ CMOS | C |
| 53 โมดูลระบายความร้อนด้วยของเหลว | F | 54 ตัวครอบ M.2 | T2 |
| 55 ชุดเปิดใช้งาน M.2 SATA/NVMe แบบ 2 ช่องของ ThinkSystem | T1 | 56 ชุดเปิดใช้งาน M.2 SATA/x4 NVMe แบบ 2 ช่องของ ThinkSystem | T1 |
| 57 ชุดเปิดใช้งาน M.2 NVMe แบบ 2 ช่อง RAID ของ ThinkSystem | T1 | 58 ชุดเปิดใช้งาน M.2 RAID B540i-2i SATA/NVMe ของ ThinkSystem | T1 |
| 59 คลิปยึด M.2 | T1 | 60 การ์ดอินเทอร์โพเซอร์ OCP ด้านหน้า | T1 |
| 61 การ์ดอินเทอร์โพเซอร์ OCP ด้านหลัง | T1 | 62 อะแดปเตอร์ NIC การจัดการ | T1 |
| 63 โครงยึดตัวยกด้านหน้า (แบบความกว้างครึ่งแผ่น - ความสูงปกติ) | T1 | 64 ท่อร่วม | F |
| 65 ตัวยึดสาย | C | 66 ฝาครอบแผ่นระบายความร้อน | C |
| 67 ชุดวาล์วหรี่ | F | 68 โมดูลระบายความร้อนด้วยน้ำโดยตรงสำหรับโปรเซสเซอร์ Lenovo Neptune | F |
| 69 ชุดสายในแถว 42U | F | 70 สายเชื่อมต่อในแร็ค 42U (ฝั่งจ่าย) | F |
| 71 สายเชื่อมต่อในแร็ค 42U/48U (ฝั่งหมุนเวียน) | F | 72 สายเชื่อมต่อในแร็ค 48U (ฝั่งจ่าย) | F |
