Rimozione del backplane dell'unità anteriore da 2,5"
Utilizzare queste informazioni per rimuovere il backplane per dieci unità hot-swap da 2,5".
Informazioni su questa attività
Nelle seguenti informazioni viene descritto come rimuovere il backplane per dieci unità hot-swap da 2,5". Con la stessa procedura è possibile rimuovere il backplane per quattro o otto unità hot-swap da 2,5".
Leggere Linee guida per l'installazione e Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
Spegnere il server e scollegare tutti i cavi di alimentazione per questa attività.
Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.
Procedura
- Afferrare il backplane ed estrarlo dallo chassis con cautela.Figura 1. Rimozione del backplane per dieci unità hot-swap da 2,5"

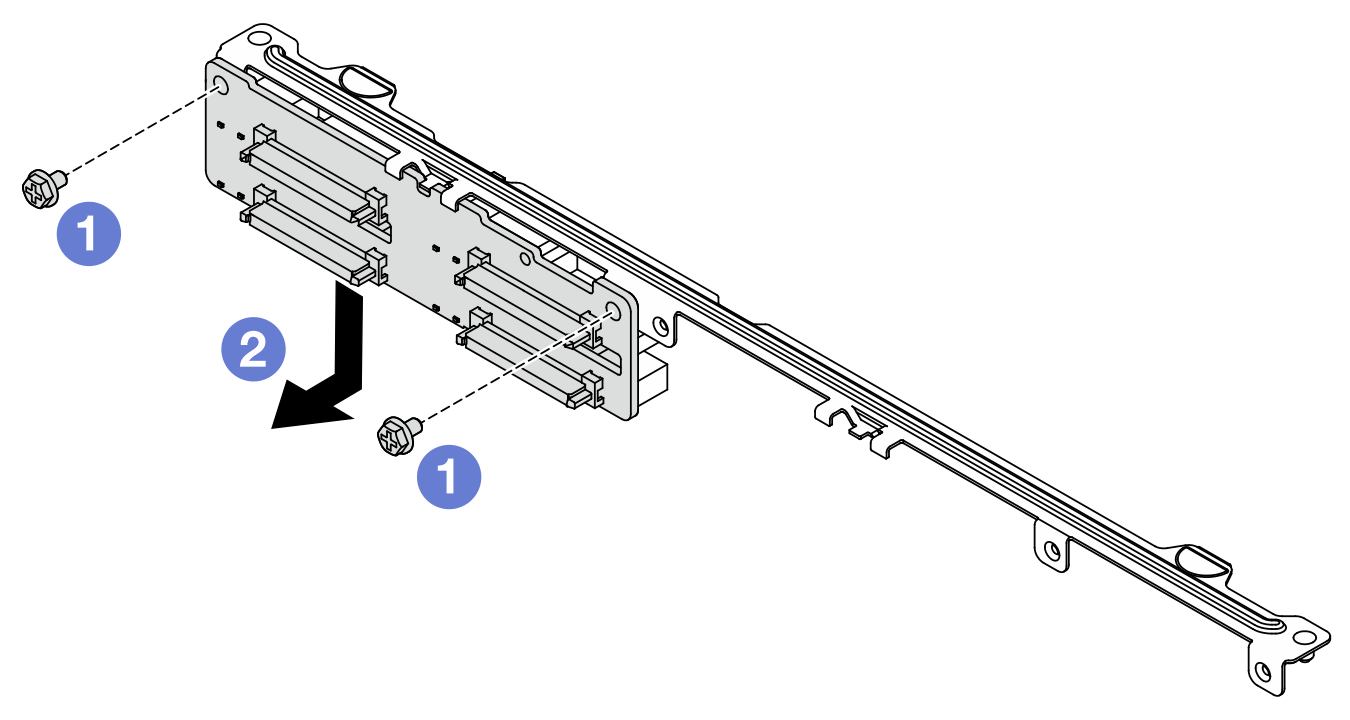

- Rimuovere il backplane dalla staffa.Figura 2. Rimozione di un backplane
Allentare le due viti che bloccano la staffa.
Fare scorrere il backplane verso il basso e rimuoverlo come illustrato in precedenza.
NotaLa rimozione del backplane dell'unità a 4 vani da 2,5" con una staffa corta è la stessa.
Dopo aver terminato
Se viene richiesto di restituire il vecchio backplane, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio forniti.
