Extracción de la placa posterior de la unidad frontal de 2,5"

Use esta información para quitar la placa posterior de diez unidades de intercambio en caliente de 2,5".

Acerca de esta tarea

A continuación se describe cómo extraer la placa posterior para diez unidades de disco duro de 2,5” de intercambio en caliente. Puede extraer la placa posterior de uatro u ocho unidades de intercambio en caliente de 2,5” de la misma forma.

Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y desconecte todos los cables de alimentación para esta tarea.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Procedimiento

  1. Extraiga la cubierta superior. Consulte Extracción de la cubierta superior.
  2. Quite todas las unidades y rellenos de unidad de las bahías de unidad. Consulte Extracción de una unidad de intercambio en caliente de 2,5 pulgadas.
  3. Sujete la placa posterior y sáquela con cuidado del chasis.

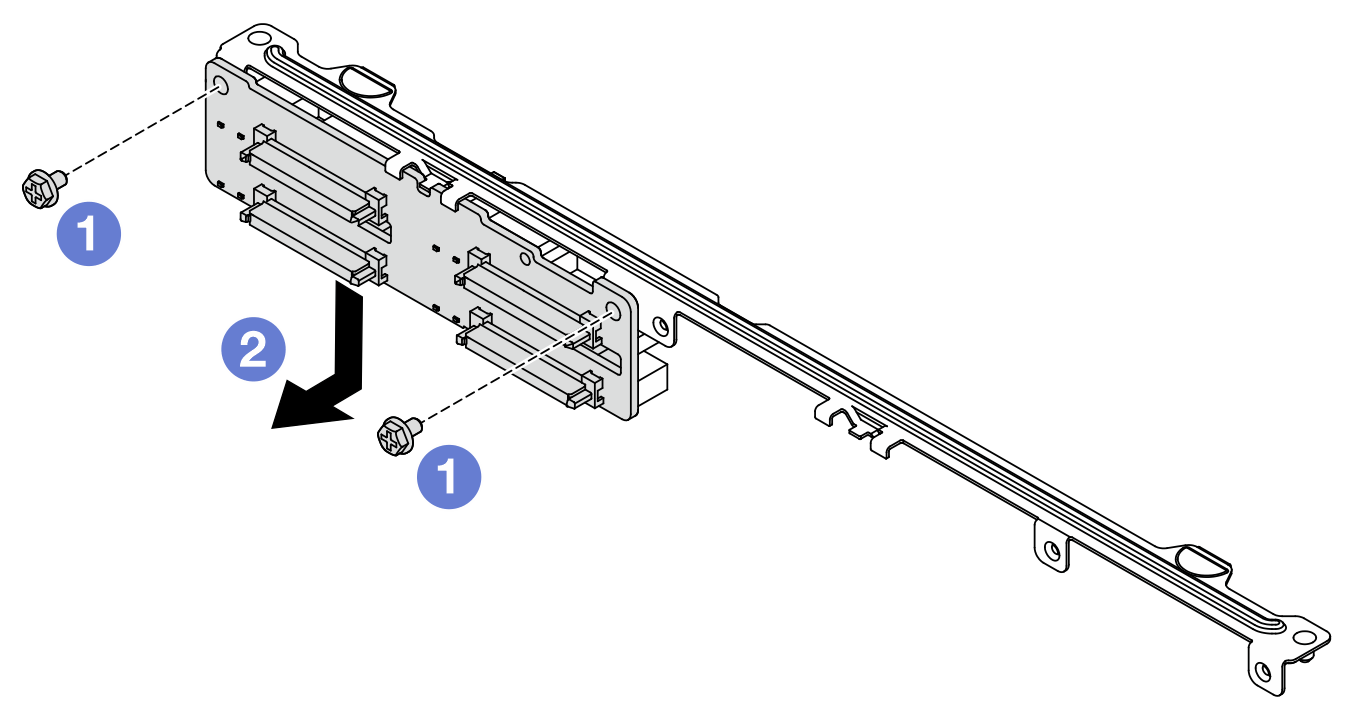

    Figura 1. Extracción de la placa posterior de diez unidades de 2,5” de intercambio en caliente
    Removal of backplane for ten 2.5-inch hot-swap drives

  4. Desconecte los cables de la placa posterior. Consulte Disposición interna de los cables.

Después de finalizar

Si se le indica que devuelva la placa posterior antigua, siga todas las instrucciones del embalaje y utilice los materiales de embalaje que se le suministren.

Video de demostración

Vea el procedimiento en YouTube
