Remover o backplane da unidade frontal de 2,5 polegadas

Use estas informações para remover o painel traseiro para dez unidades hot-swap de 2,5 polegadas.

Sobre esta tarefa

A seguir, veja a descrição de como remover o backplane para dez unidades hot-swap de 2,5 polegadas. Você pode remover o backplane para quatro ou oito unidades hot-swap de 2,5 polegadas da mesma forma.

Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e desconecte todos os cabos de alimentação para esta tarefa.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira antiestática ou outro sistema de aterramento.

Procedimento

  1. Remova a tampa superior. Consulte Remover a tampa superior.
  2. Remova todas as unidades instaladas e preenchimentos de unidade dos compartimentos de unidade. Consulte o Remover uma unidade hot-swap de 2,5 polegadas.
  3. Segure o painel traseiro e erga-o com cuidado para fora do chassi.

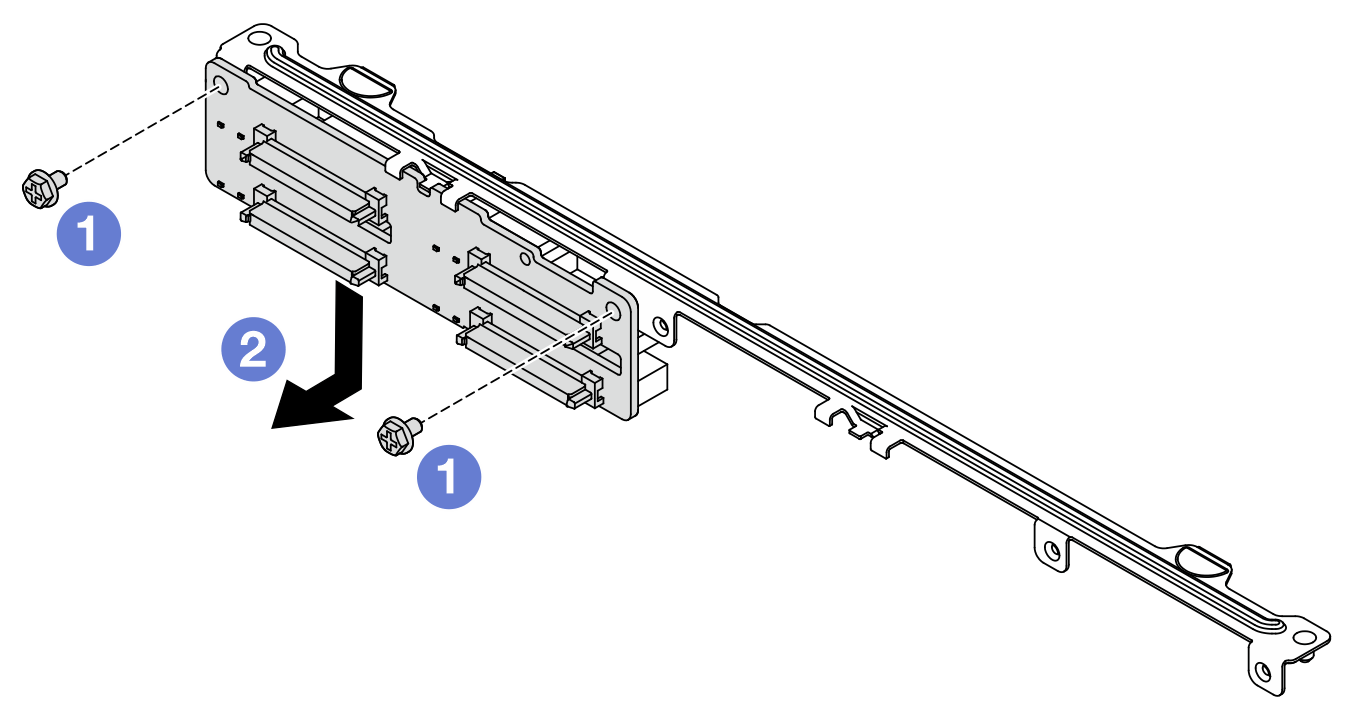

    Figura 1. Remoção do painel traseiro para dez unidades hot-swap de 2,5 polegadas
    Removal of backplane for ten 2.5-inch hot-swap drives

  4. Desconecte os cabos do painel traseiro. Consulte o Roteamento de cabos internos.

Depois de concluir

Se você receber instruções para devolver o backplane antigo, siga todas as instruções da embalagem e use os materiais de embalagem fornecidos.

Vídeo de demonstração

Assista ao procedimento no YouTube
