Retrait du fond de panier d'unité 2,5 pouces avant

Les informations suivantes indiquent comment retirer le fond de panier pour dix unités remplaçables à chaud 2,5 pouces.

À propos de cette tâche

Les informations ci-après décrivent la procédure de retrait du fond de panier pour dix unités remplaçables à chaud 2,5 pouces. Vous pouvez retirer le fond de panier pour quatre ou huit unités remplaçables à chaud 2,5 pouces de la même manière.

Avertissement
  • Lisez Conseils d'installation et Liste de contrôle d'inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur hors tension et débranchez tous les cordons d'alimentation pour cette tâche.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Procédure

  1. Retirez le carter supérieur. Pour plus d’informations, voir Retrait du carter supérieur.
  2. Retirez l'ensemble des unités et des obturateurs d'unité des baies d'unité. Voir Retrait d'une unité remplaçable à chaud 2,5 pouces.
  3. Saisissez le fond de panier et retirez-le avec précaution du châssis.

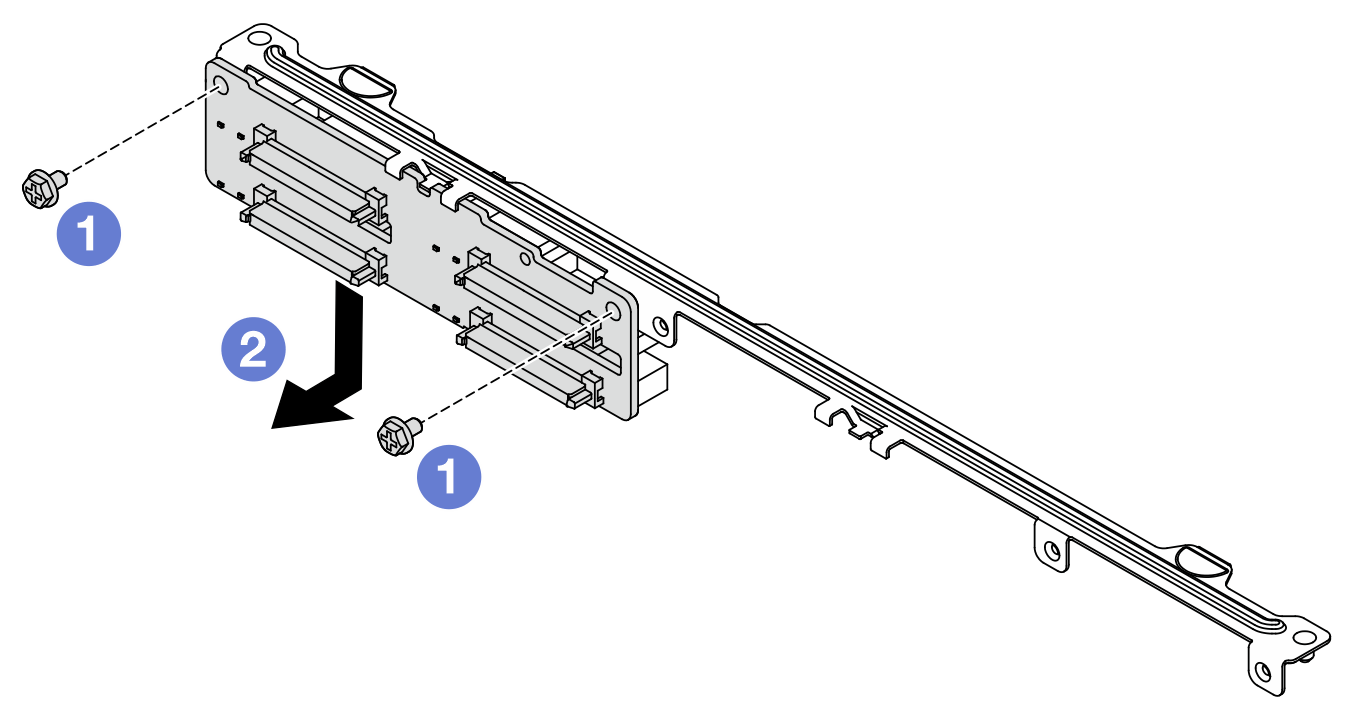

    Figure 1. Retrait du fond de panier pour dix unités remplaçables à chaud 2,5 pouces
    Removal of backplane for ten 2.5-inch hot-swap drives

  4. Débranchez les câbles du fond de panier. Voir Cheminement interne des câbles.

Après avoir terminé

Si vous devez retourner l’ancien fond de panier, suivez les instructions d’emballage et utilisez les emballages qui sont fournis.

Vidéo de démonstration

Découvrez la procédure sur YouTube
