Installation du fond de panier d'unité 2,5 pouces avant

Les informations suivantes indiquent comment installer le fond de panier pour dix unités remplaçables à chaud 2,5 pouces.

À propos de cette tâche

Les informations ci-après décrivent la procédure de retrait du fond de panier pour dix unités remplaçables à chaud 2,5 pouces. Vous pouvez retirer le fond de panier pour quatre ou huit unités remplaçables à chaud 2,5 pouces de la même manière.

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur hors tension et débranchez tous les cordons d’alimentation pour cette tâche.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Procédure

  1. Mettez l'emballage antistatique contenant le fond de panier en contact avec une zone extérieure non peinte du serveur. Déballez ensuite le nouveau fond de panier et posez-le sur une surface de protection électrostatique.
  2. Connectez les câbles au fond de panier. Voir Cheminement interne des câbles.
  3. Installez le fond de panier sur le support.

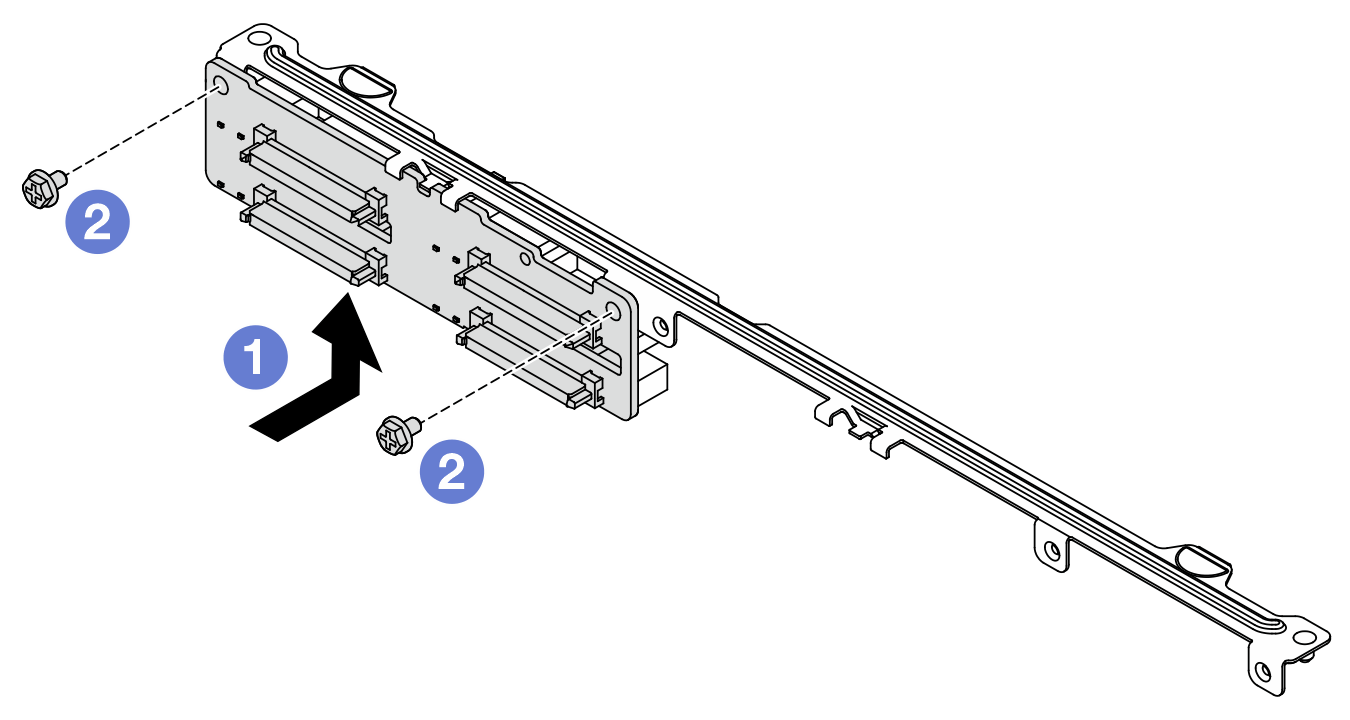

    Figure 1. Installation d’un fond de panier

    1. Installez le fond de panier comme illustré ci-dessus et alignez les trous de vis sur le fond de panier et le support.
    2. Serrez les deux vis pour fixer le fond de panier au support.
    Remarque
    L’installation d’un fond de panier d’unité 4 x 2,5 pouces avec un support court est identique.
  4. Alignez les deux broches sur le fond de panier sur les trous correspondants dans le châssis.
    Figure 2. Installation du fond de panier pour dix unités remplaçables à chaud 2,5 pouces
    Installation of backplane for ten 2.5-inch hot-swap drives

  5. Posez le fond de panier dans le châssis. Vérifiez que les broches passent au travers des trous et que le fond de panier est bien installé.
  6. Connectez les câbles à la carte mère ou aux emplacements de carte. Voir Cheminement interne des câbles.

Après avoir terminé

  1. Réinstallez l’ensemble des unités et des obturateurs dans les baies d’unité. Pour plus d’informations, voir Installation d'une unité remplaçable à chaud de 2,5 pouces.

  2. Terminez le remplacement des composants. Pour plus d’informations, voir Fin du remplacement des composants.

Vidéo de démonstration

Découvrez la procédure sur YouTube
