M.2 어댑터 및 M.2 드라이브 설치

다음 정보를 사용하여 M.2 어댑터 및 M.2 드라이브를 설치하십시오.

M.2 어댑터 및 M.2 드라이브를 설치하기 전에 다음을 수행하십시오.
  1. 새 M.2 어댑터 및 M.2 드라이브가 들어 있는 정전기 방지 포장재를 서버 외부의 도포되지 않은 표면에 대십시오. 그런 다음 포장재에서 새 M.2 어댑터 및 M.2 드라이브를 꺼내 정전기 방지 표면에 놓으십시오.

  2. 설치하려는 M.2 드라이브의 특정 크기를 수용할 수 있도록 M.2 어댑터의 고정장치를 조정하십시오. M.2 어댑터의 고정장치 조정의 내용을 참조하십시오.

  3. M.2 어댑터에서 M.2 드라이브 슬롯을 찾으십시오.

    2개의 동일한 M.2 드라이브를 지원하는 일부 M.2 어댑터의 경우 슬롯 0에 먼저 M.2 드라이브를 설치하십시오.

    그림 1. M.2 드라이브 슬롯
    M.2 drive slot
    • 1 슬롯 0
    • 2 슬롯 1

M.2 어댑터 및 M.2 드라이브를 설치하려면 다음 단계를 완료하십시오.
  • M.2 어댑터 모듈에는 느슨한 나사가 함께 제공되지만, 반드시 나사를 사용해 설치해야 하는 것은 아닙니다.

  • 설치하려고 하는 M.2 어댑터가 다음 그림과 다를 수 있지만, 설치 방법은 동일합니다.

해당 절차를 보십시오. 설치 및 제거 프로세스에 대한 비디오는 YouTube에서 제공됩니다.

  1. 내부 라이저 어셈블리를 설치하고 M.2/라이저 지지 브래킷에 슈퍼 커패시터 모듈을 설치하십시오. M.2/라이저 지지 브래킷에 슈퍼 커패시터 모듈 설치의 내용을 참조하십시오.
  2. M.2 모듈 브래킷의 핀을 M.2/라이저 지지 브래킷의 양쪽에 있는 두 개의 구멍에 맞춘 다음, 브래킷을 슈퍼 커패시터 모듈에 설치하십시오.
    그림 2. M.2 모듈 브래킷 설치
    Install the M.2 module bracket

  3. M.2 어댑터를 브래킷에 설치하고 나사를 조이십시오.
    그림 3. M.2 어댑터 설치
    Install the M.2 adapter into the bracket.

  4. M.2 어댑터에 M.2 드라이브를 설치하십시오.
    1. M.2 드라이브를 약 30도 각도로 커넥터에 삽입하십시오.
    2. 노치 1이 고정장치 2의 립에 걸릴 때까지 M.2 드라이브를 아래로 돌리십시오.
    3. 고정장치를 커넥터 쪽으로 밀어서 M.2 드라이브를 제자리에 고정시키십시오.
    그림 4. M.2 드라이브 설치
    Install the M.2 drive on the M.2 adapter

완료한 후

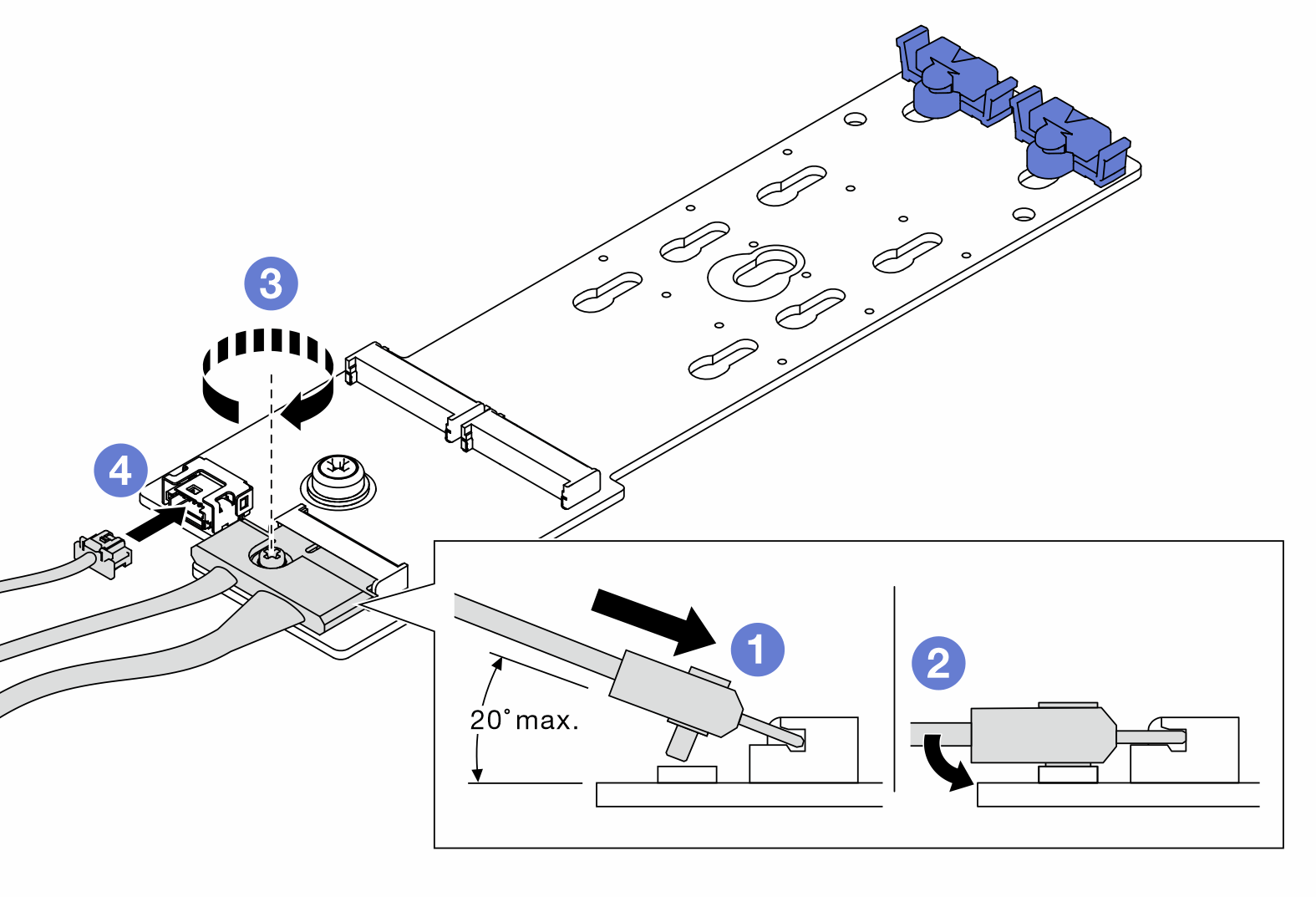

  1. M.2 어댑터의 케이블을 연결하십시오. M.2 모듈 케이블 배선의 내용을 참조하십시오.

  2. 부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.

  3. Lenovo XClarity Provisioning Manager를 사용하여 RAID를 구성하십시오. 자세한 내용은 다음에서 확인하십시오. Lenovo XClarity Provisioning Manager 포털 페이지
    중요사항

    Lenovo XClarity Provisioning Manager(LXPM) 지원되는 버전은 제품에 따라 다릅니다. Lenovo XClarity Provisioning Manager의 모든 버전은 특별히 지정되지 않은 한 이 문서에서 Lenovo XClarity Provisioning ManagerLXPM(으)로 표시됩니다. 서버에서 지원되는 LXPM 버전을 보려면 Lenovo XClarity Provisioning Manager 포털 페이지 위치로 이동하십시오.
