Lenovo Compute Complex Neptune Core Module entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um Compute Complex Neptune Core Module zu entfernen.

Wichtig

• Diese Aufgabe muss von qualifizierten Kundendiensttechnikern durchgeführt werden, die von Lenovo Service zertifiziert sind. Versuchen Sie nicht, die Komponente ohne eine passende Schulung und Qualifikation zu entfernen oder zu installieren.

• Wenden Sie sich an Lenovo Professional Services, wenn Sie das Teil zum ersten Mal installieren möchten.

Zu dieser Aufgabe

Sicherheitsinformationen für das Kabel des Flüssigkeitserkennungssensormoduls

S011

VORSICHT

Scharfe Kanten, Ecken oder Scharniere in der Nähe.

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

• Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

• Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Liste der Drehmomentschraubendrehertypen	Schraubentyp
T30-Torx-Schraubendreher	T30-Torx-Schrauben
#2 Kreuzschlitzschraubendreher	PH2-Kreuzschlitzschraube

Vorgehensweise

1. Bereiten Sie diese Aufgabe vor.
   1. Entfernen Sie die Schnellanschlüsse von den Leitungen. Siehe Leitung entfernen (rackinternes System) oder Leitung entfernen (zwischengeschaltetes System).
   2. Entfernen Sie den Server aus dem Gehäuserahmen. Siehe Server austauschen.
   3. Entfernen Sie die obere Abdeckung. (siehe Obere Abdeckung entfernen).
   4. Entfernen Sie die Luftführung. Siehe Luftführung entfernen.
   5. Entfernen Sie die Luftführung oder die mittlere Laufwerkhalterung. Siehe Luftführung entfernen oder Mittlere Laufwerkhalterung und Rückwandplatine für Laufwerk entfernen.
   6. Entfernen Sie die hintere Laufwerkhalterungsbaugruppe, falls erforderlich. Siehe Hintere Laufwerkhalterung austauschen.
   7. Entfernen Sie das Speichermodul. Siehe Speichermodul entfernen.
   8. Trennen Sie das Flüssigkeitserkennungssensormodul-Kabel des Compute Complex Neptune Core Module vom Anschluss an der Systemplatinenbaugruppe.
      Achtung

      Stellen Sie sicher, dass Sie beim Trennen von Kabeln von der Systemplatinenbaugruppe die Anweisungen im Interne Kabelführung befolgen, um eine Beschädigung der Systemplatinenbaugruppe zu vermeiden.
2. Entfernen Sie den 3FH-Adapterrahmen.

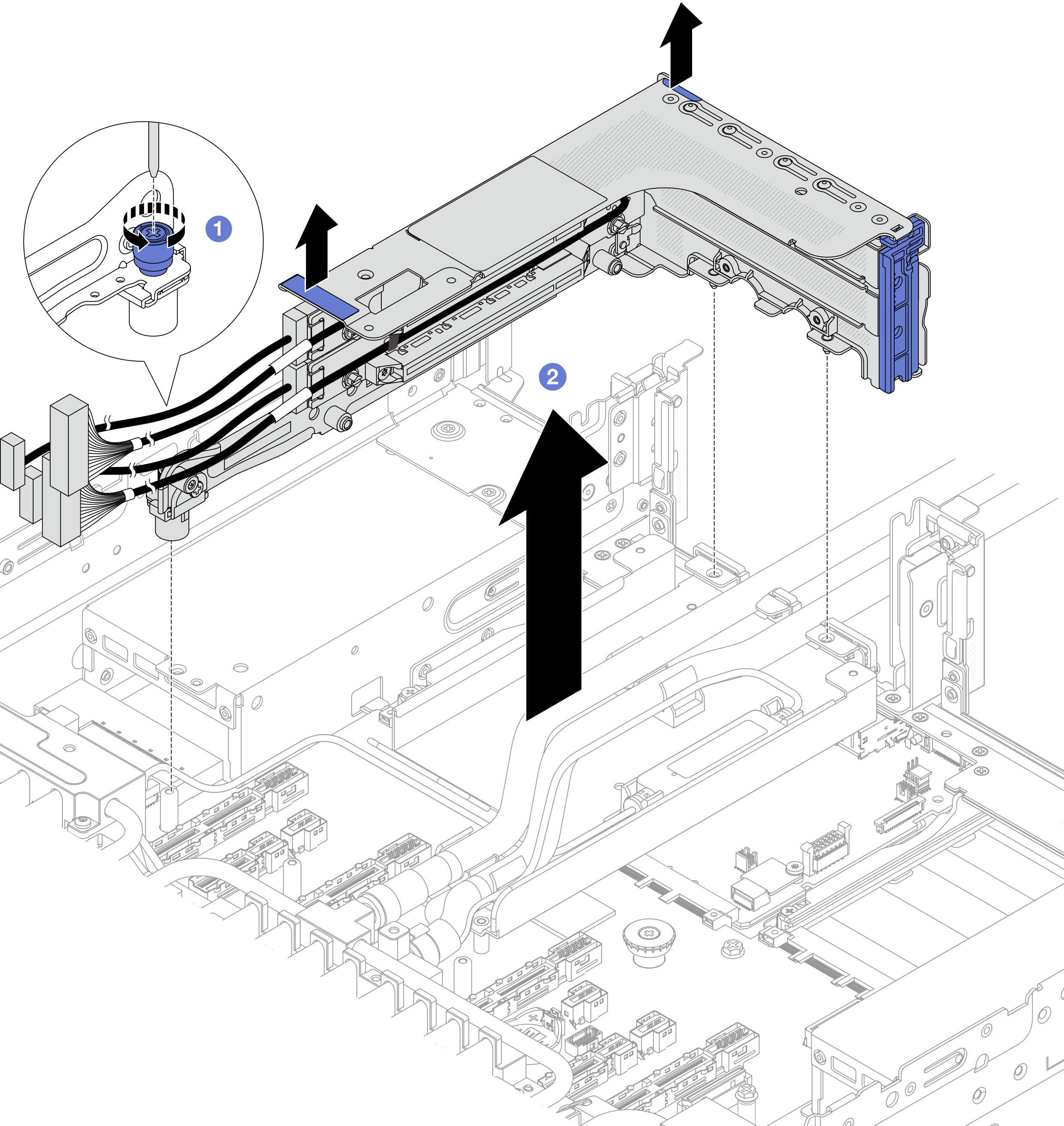

   Abbildung 1. Entfernen des 3FH-Adapterrahmens






   1. Lösen Sie die Schraube, mit der der Adapterrahmen befestigt ist.
   2. Fassen Sie den Adapterrahmen an den Kanten an und ziehen Sie ihn vorsichtig nach oben aus dem Gehäuse heraus.
3. Trennen Sie die Schläuche und das Flüssigkeitserkennungssensormodul.

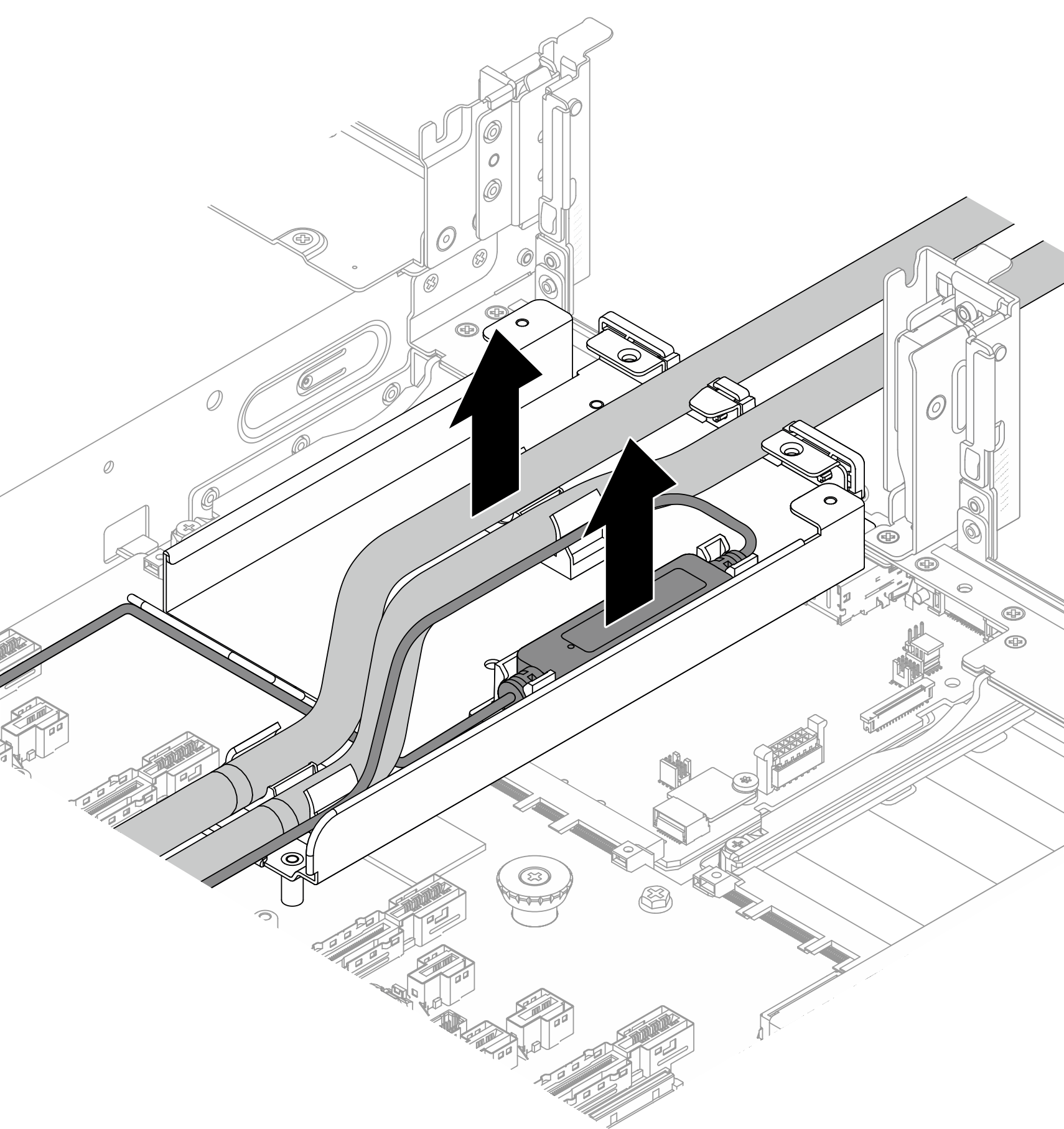

   Abbildung 2. Trennen der Schläuche und Flüssigkeitserkennungssensormodul






   1. Heben Sie das Flüssigkeitserkennungssensormodul aus der Schlauchhalterung nach oben.
   2. Trennen Sie die Schläuche von der Schlauchhalterung.
4. Lösen Sie die sechs Schrauben und acht T30-Torx-Muttern am Compute Complex Neptune Core Module.

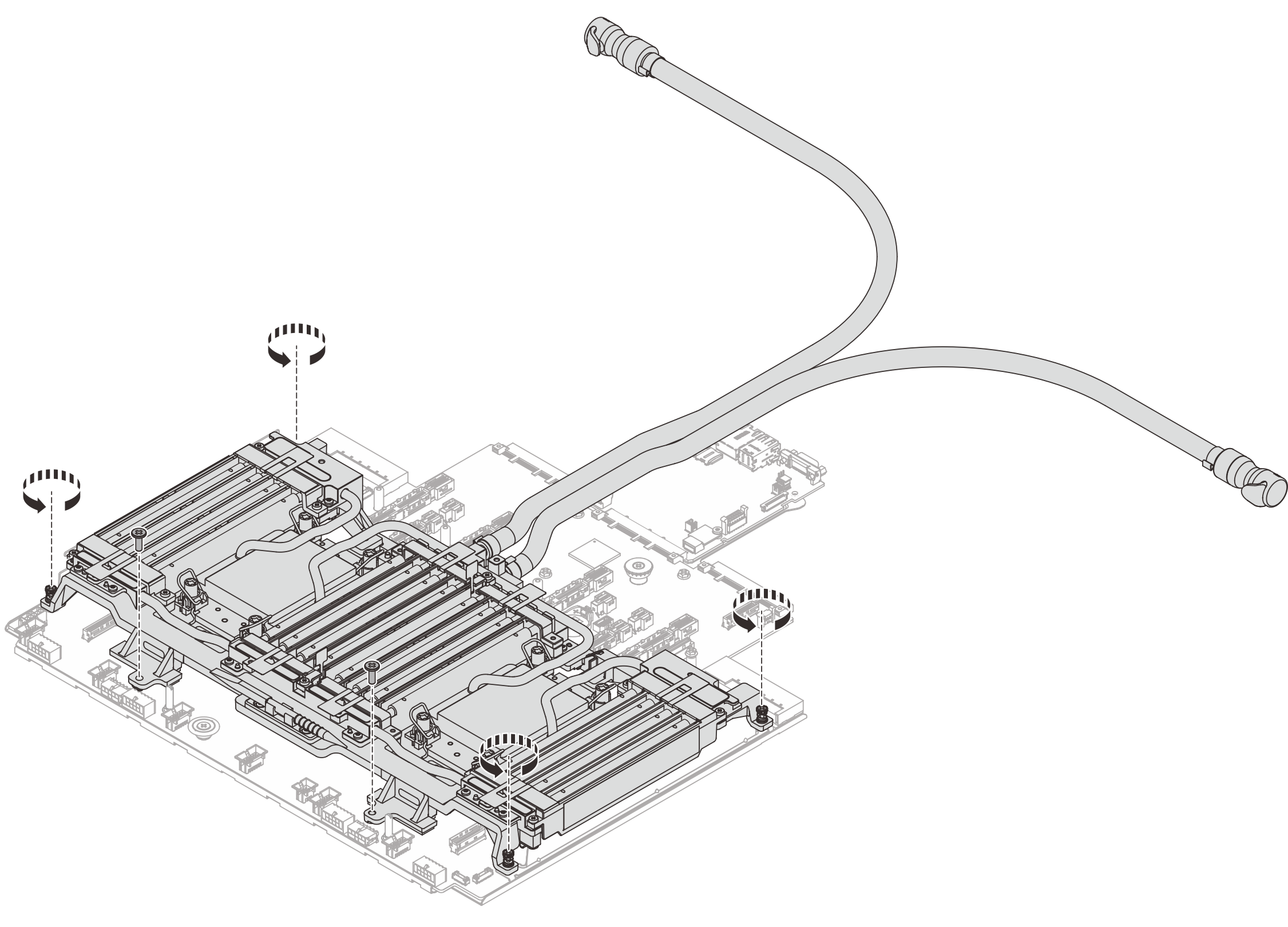

   Abbildung 3. Lösen von Schrauben


5. Installieren Sie den Versandeinbaurahmen am Modul.

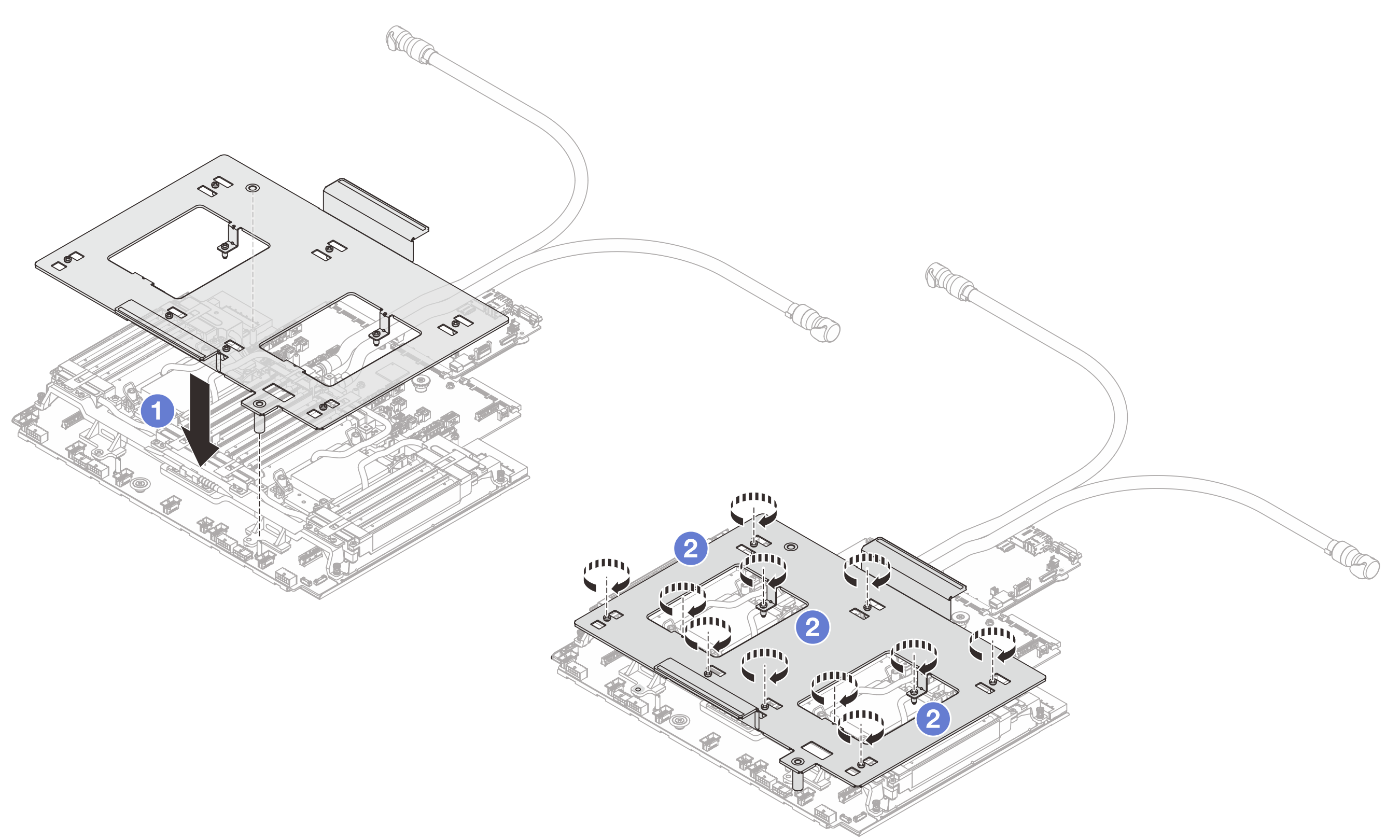

   Abbildung 4. Installieren des Versandeinbaurahmens


   1. Installieren Sie den Versandeinbaurahmen am Modul.
   2. Ziehen Sie die Schrauben an, um den Versandeinbaurahmen zu fixieren.
6. Lösen Sie das Modul von der Prozessorplatine.

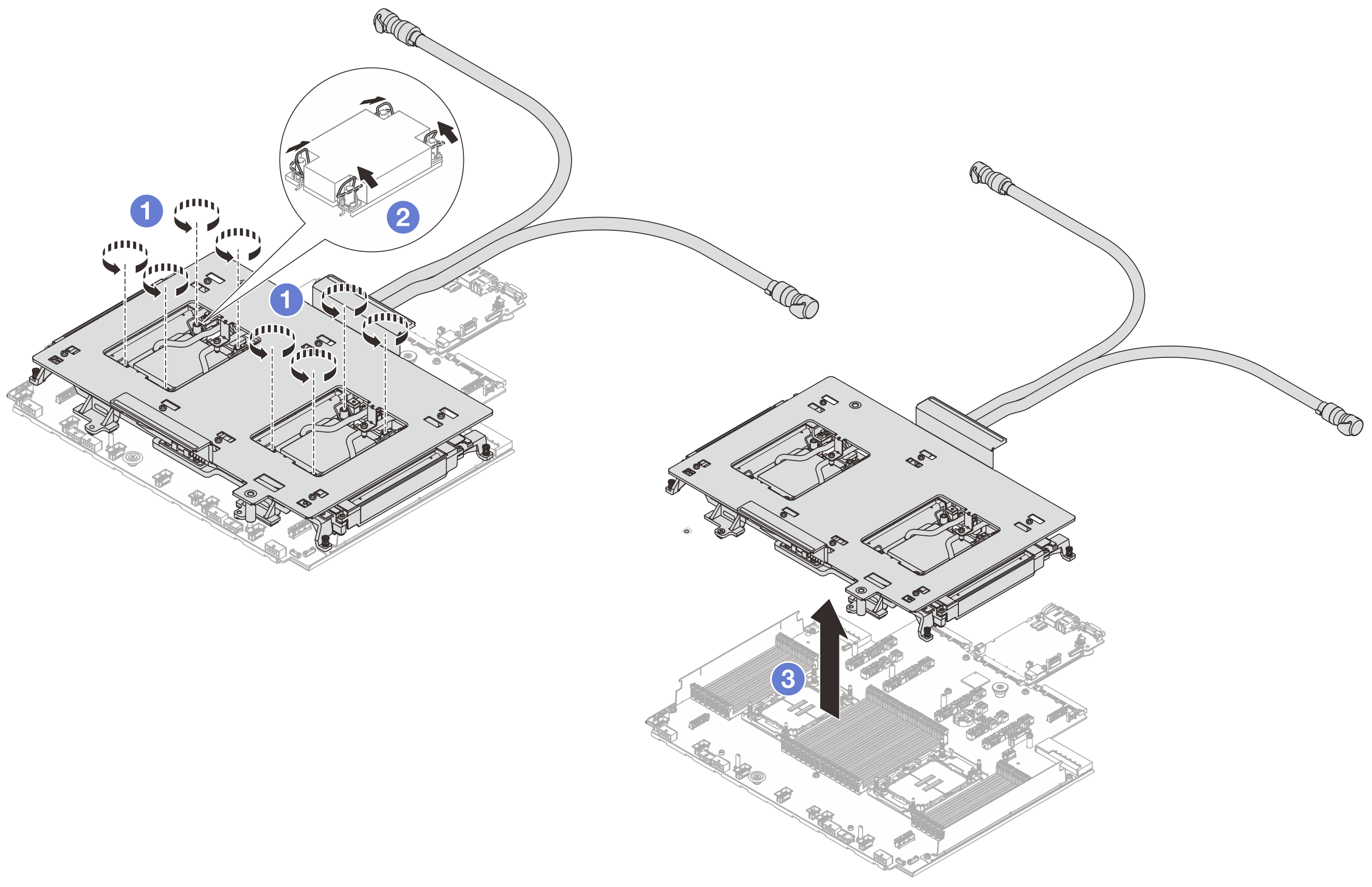

   Abbildung 5. Entfernen des Moduls


   1. Drehen Sie die Kippschutzbügel nach innen.
   2. Heben Sie das Modul vorsichtig aus den Prozessorsockeln. Wenn das Modul nicht vollständig aus dem Sockel herausgehoben werden kann, lösen Sie die T30-Torx-Muttern noch weiter und versuchen Sie erneut, das Modul anzuheben.
7. Trennen Sie den Prozessor vom Modul. Siehe Prozessor von Träger und Kühlkörper trennen.
8. Wenn noch alte Wärmeleitpaste auf den Prozessoren und den Kühlplatten vorhanden ist, reinigen Sie die Oberseite der Prozessoren und der Kühlplatten vorsichtig mit einem alkoholhaltigen Reinigungstuch.
9. Entfernen Sie die Schlauchhalterung.

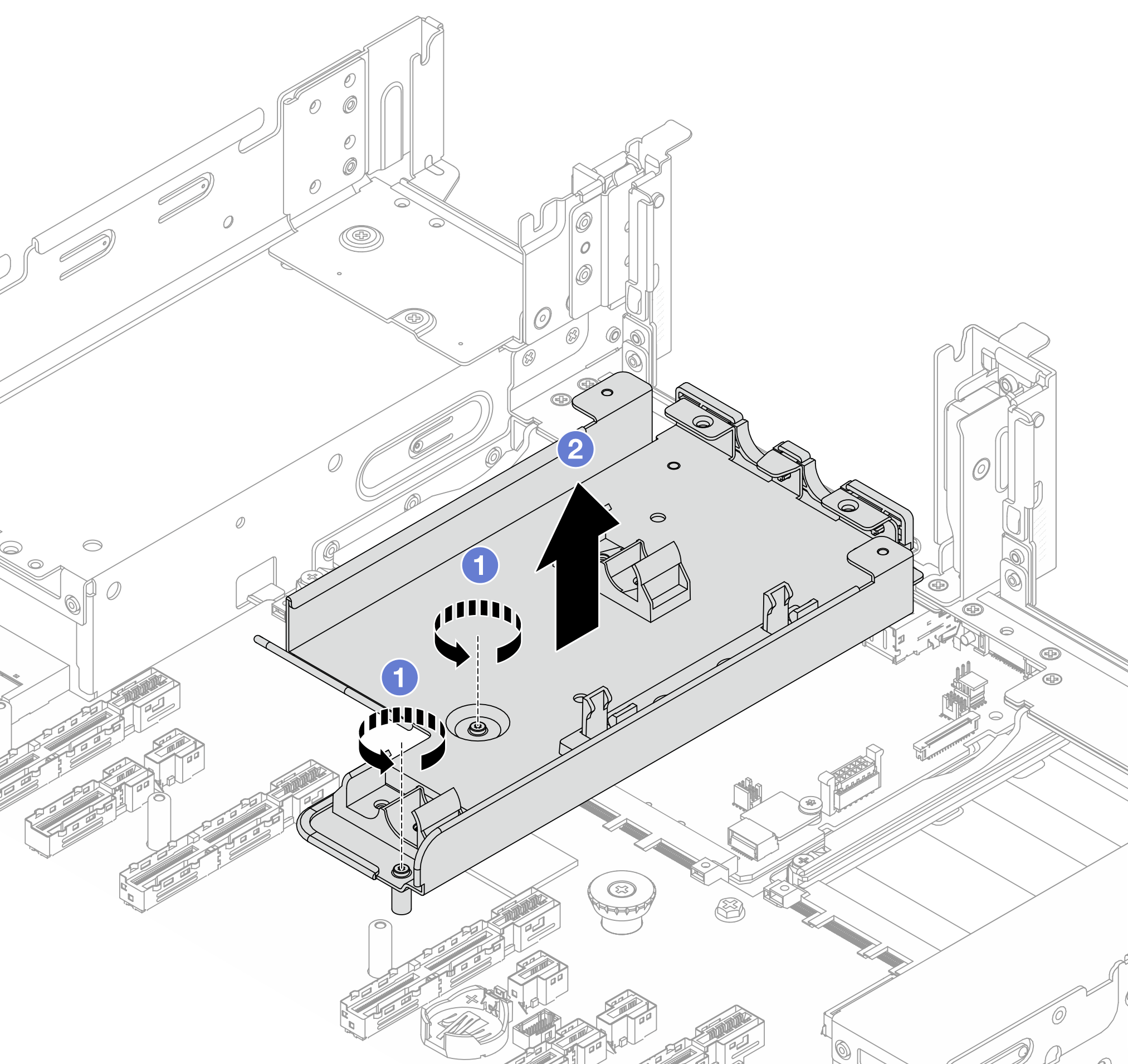

   Abbildung 6. Entfernen der Schlauchhalterung






   1. Entfernen Sie die Schrauben, mit denen die Halterung an der Systemplatinenbaugruppe befestigt ist.
   2. Heben Sie die Schlauchhalterung aus dem Gehäuse.
