ถอด Lenovo Compute Complex Neptune Core Module

ทำตามคำแนะนำในส่วนนี้เพื่อถอด Compute Complex Neptune Core Module

สำคัญ

• งานนี้ต้องดําเนินการโดยช่างเทคนิคผู้ผ่านการฝึกอบรมที่ได้รับการรับรองโดย Lenovo Service อย่าพยายามถอดหรือติดตั้งชิ้นส่วนหากไม่ได้รับการฝึกอบรมอย่างเหมาะสมและขาดคุณสมบัติ

• ติดต่อทีม Lenovo Professional Services เพื่อขอความช่วยเหลือเมื่อติดตั้งชิ้นส่วนเป็นครั้งแรก

เกี่ยวกับงานนี้

ข้อมูลด้านความปลอดภัยสำหรับสายโมดูลเซนเซอร์ตรวจจับของเหลว

S011

ข้อควรระวัง

ขอบ เหลี่ยมมุม หรือรอยต่อที่แหลมคม

ข้อควรสนใจ

• อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

• ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

• ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

รายการประเภทไขควงแรงบิด	ประเภทสกรู
ไขควงหัว Torx T30	สกรู Torx T30
ไขควง #2 Phillips	สกรูหัวแฉกเบอร์ 2

ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. ถอดปลั๊ก Quick Connect ออกจากท่อ ดู ถอดท่อ (ระบบในแร็ค) หรือ ถอดท่อ (ระบบในแถว)
   2. ถอดเซิร์ฟเวอร์ออกจากแร็ค ดูการเปลี่ยนเซิร์ฟเวอร์
   3. ถอดฝาครอบด้านบน ดูถอดฝาครอบด้านบน
   4. ถอดแผ่นกั้นลม ดูถอดแผ่นกั้นลม
   5. ถอดแผ่นกั้นลมหรือตัวครอบไดรฟ์กลาง ดู ถอดแผ่นกั้นลม หรือ ถอดตัวครอบไดรฟ์กลางและแบ็คเพลนไดรฟ์
   6. ถอดส่วนประกอบตัวครอบไดรฟ์ด้านหลัง หากจำเป็น ดู การเปลี่ยนตัวครอบไดรฟ์ด้านหลัง
   7. ถอดโมดูลหน่วยความจำ ดู ถอดโมดูลหน่วยความจำ
   8. ถอดสาย โมดูลเซนเซอร์ตรวจจับการรั่วไหล ของ Compute Complex Neptune Core Module ออกจากขั้วต่อบนส่วนประกอบแผงระบบ
      ข้อควรสนใจ

      เพื่อหลีกเลี่ยงความเสียหายต่อส่วนประกอบแผงระบบ ตรวจสอบให้แน่ใจว่าคุณได้ทำตามคำแนะนำใน การเดินสายภายใน เมื่อถอดสายออกจากส่วนประกอบแผงระบบ
2. ถอดตัวครอบตัวยก 3FH

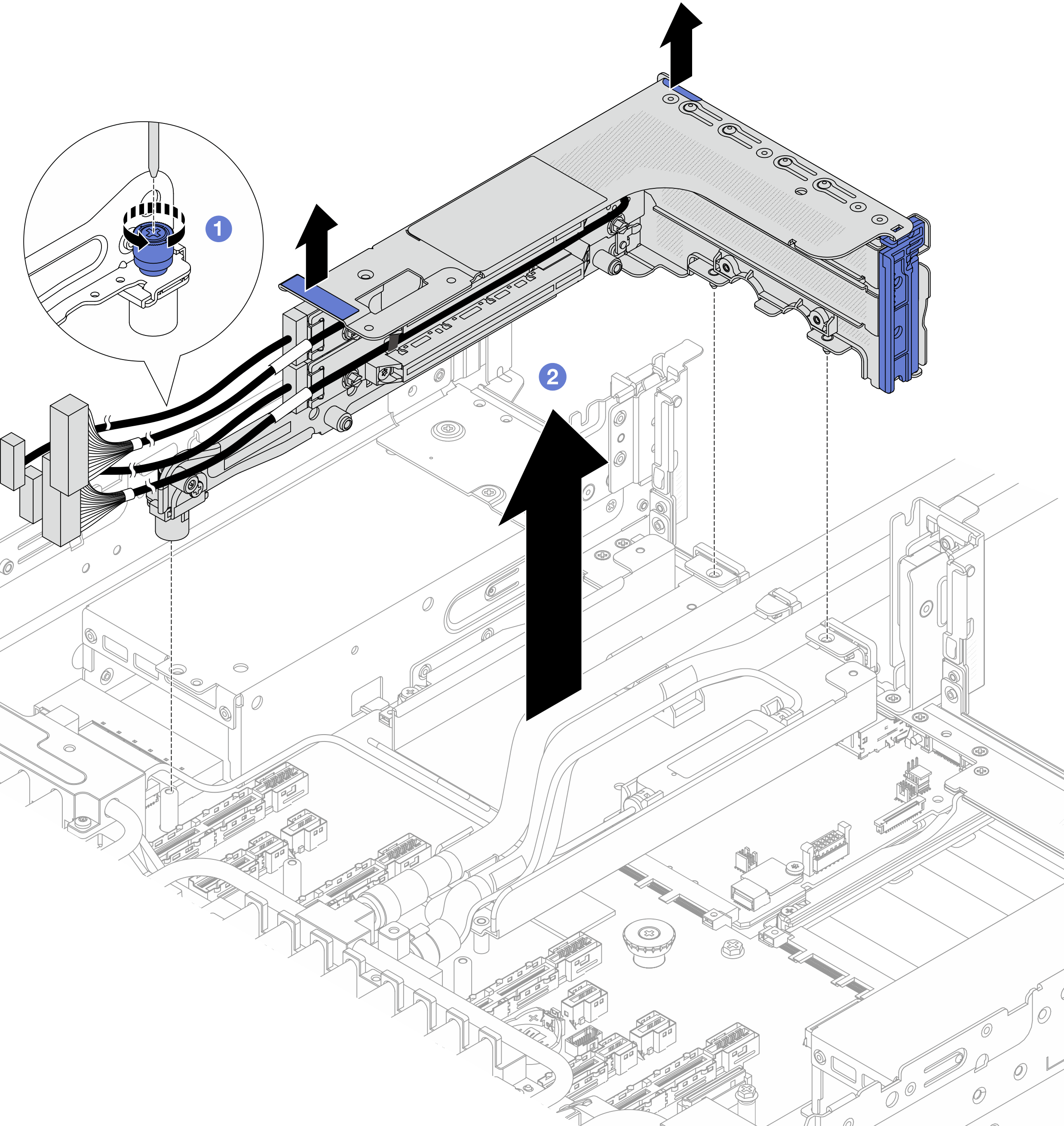

   รูปที่ 1. การถอดตัวครอบตัวยก 3FH






   1. คลายสกรูที่ยึดตัวครอบตัวยก
   2. จับตัวครอบตัวยก PCIe ที่บริเวณขอบ แล้วค่อยๆ ยกออกจากตัวเครื่อง
3. ปลดสายและโมดูลเซนเซอร์ตรวจจับการรั่วไหล

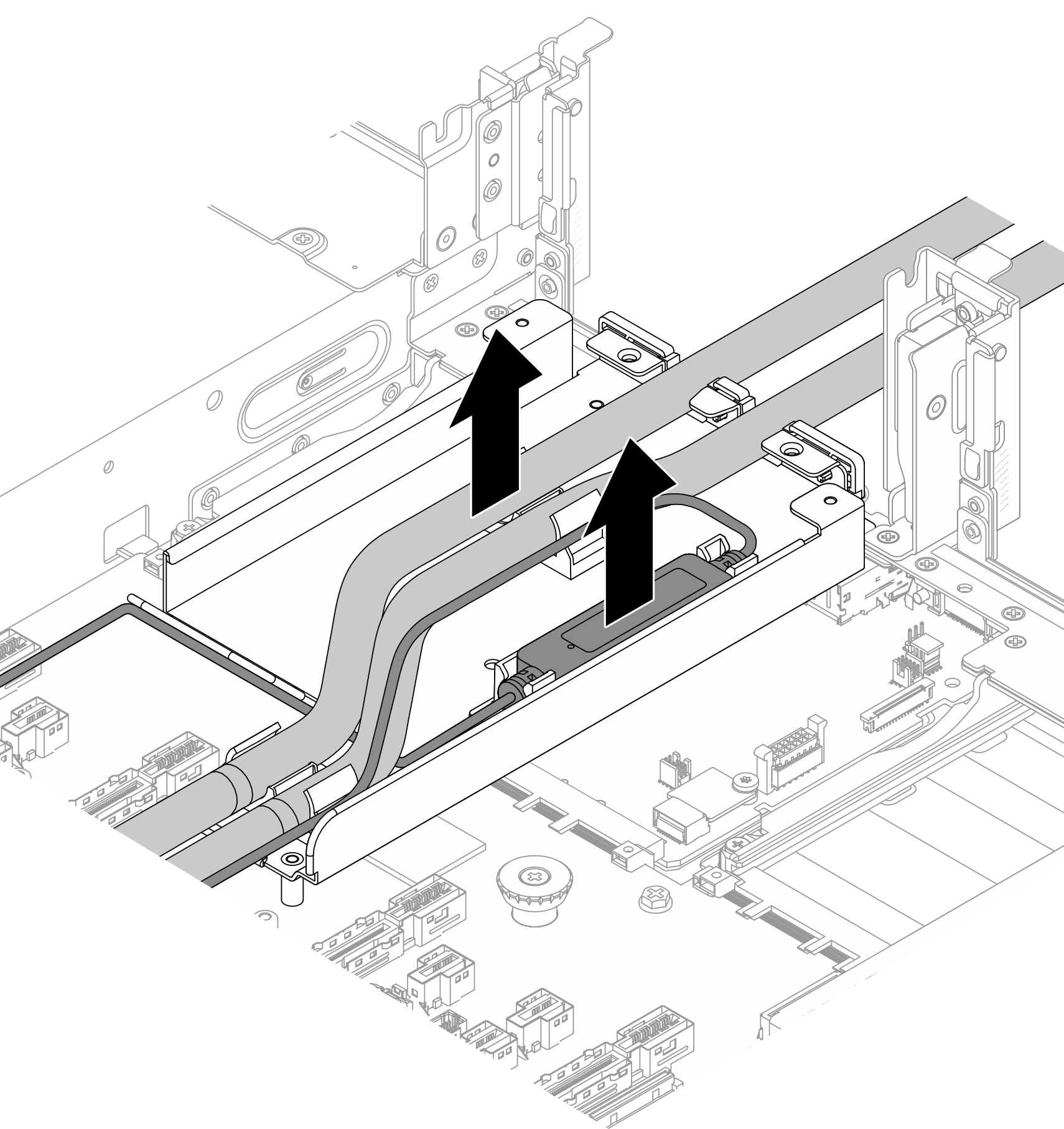

   รูปที่ 2. การปลดสายและโมดูลเซนเซอร์ตรวจจับการรั่วไหล






   1. ยกโมดูลเซนเซอร์ตรวจจับการรั่วไหลขึ้นจากตัวยึดสาย
   2. ปลดสายจากตัวยึดสาย
4. คลายสกรูหกตัวและน็อต Torx T30 แปดตัวบน Compute Complex Neptune Core Module

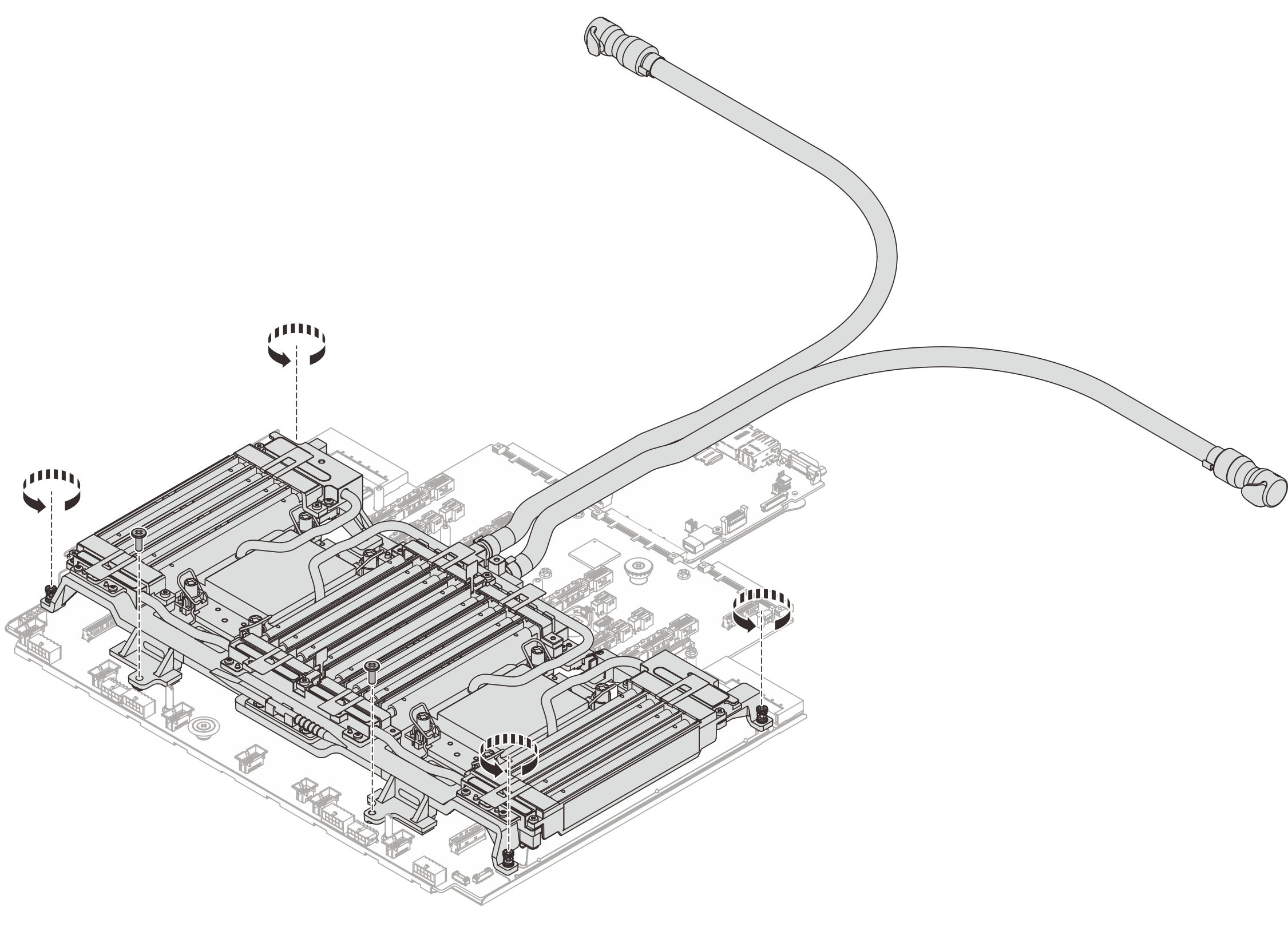

   รูปที่ 3. การคลายสกรู


5. ติดตั้งถาดจัดส่งบนโมดูล

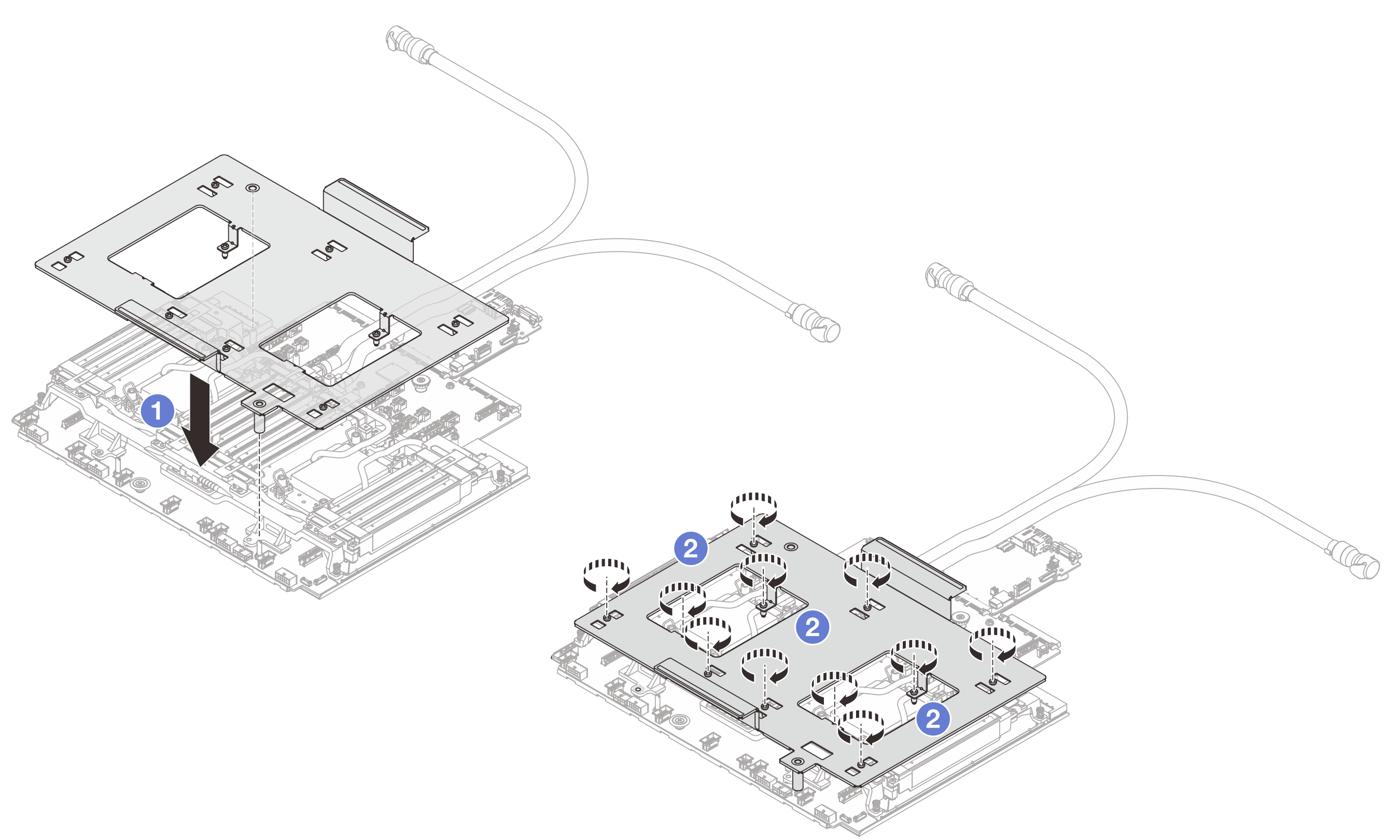

   รูปที่ 4. การติดตั้งถาดจัดส่ง


   1. ติดตั้งถาดจัดส่งบนโมดูล
   2. ขันสกรูให้แน่นเพื่อล็อคถาดจัดส่ง
6. ปลดโมดูลออกจากแผงโปรเซสเซอร์

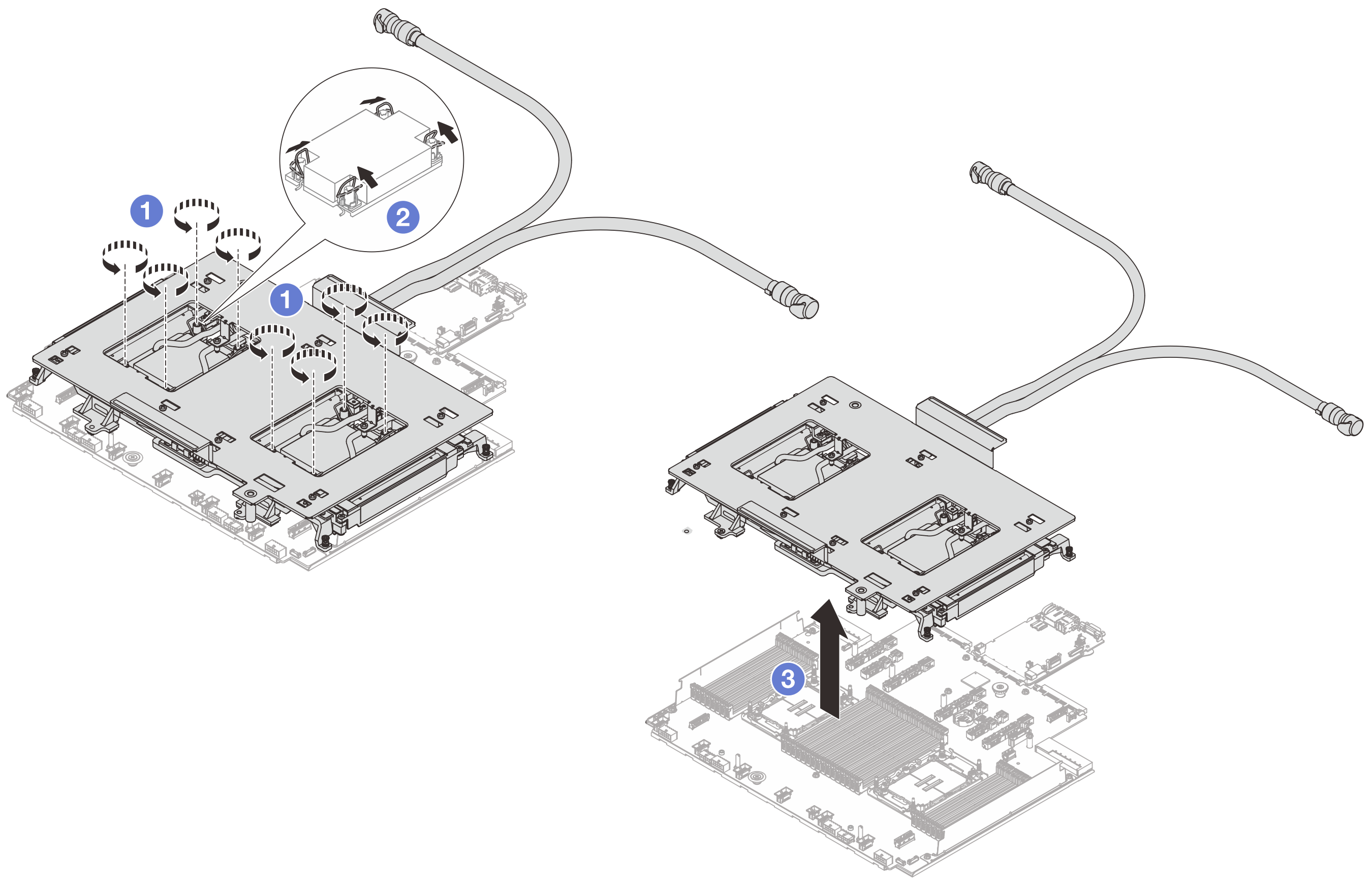

   รูปที่ 5. การถอดโมดูล


   1. หมุนตัวเก็บสายกันเอียงเข้าด้านใน
   2. ค่อยๆ ยกโมดูลออกจากช่องเสียบโปรเซสเซอร์ หากไม่สามารถยกโมดูลออกจากช่องเสียบได้จนสุด ให้คลายน็อตหกเหลี่ยม T30 เพิ่มเติม แล้วลองยกโมดูลอีกครั้ง
7. แยกโปรเซสเซอร์ออกจากโมดูล ดูแยกโปรเซสเซอร์ออกจากตัวยึดและตัวระบายความร้อน
8. หากมีซิลิโคนนำความร้อนเก่าหลงเหลืออยู่บนโปรเซสเซอร์และแผ่นระบายความร้อน ให้ค่อยๆ ทำความสะอาดด้านบนของโปรเซสเซอร์และแผ่นระบายความร้อนด้วยแผ่นแอลกอฮอล์สำหรับทำความสะอาด
9. ถอดตัวยึดสาย

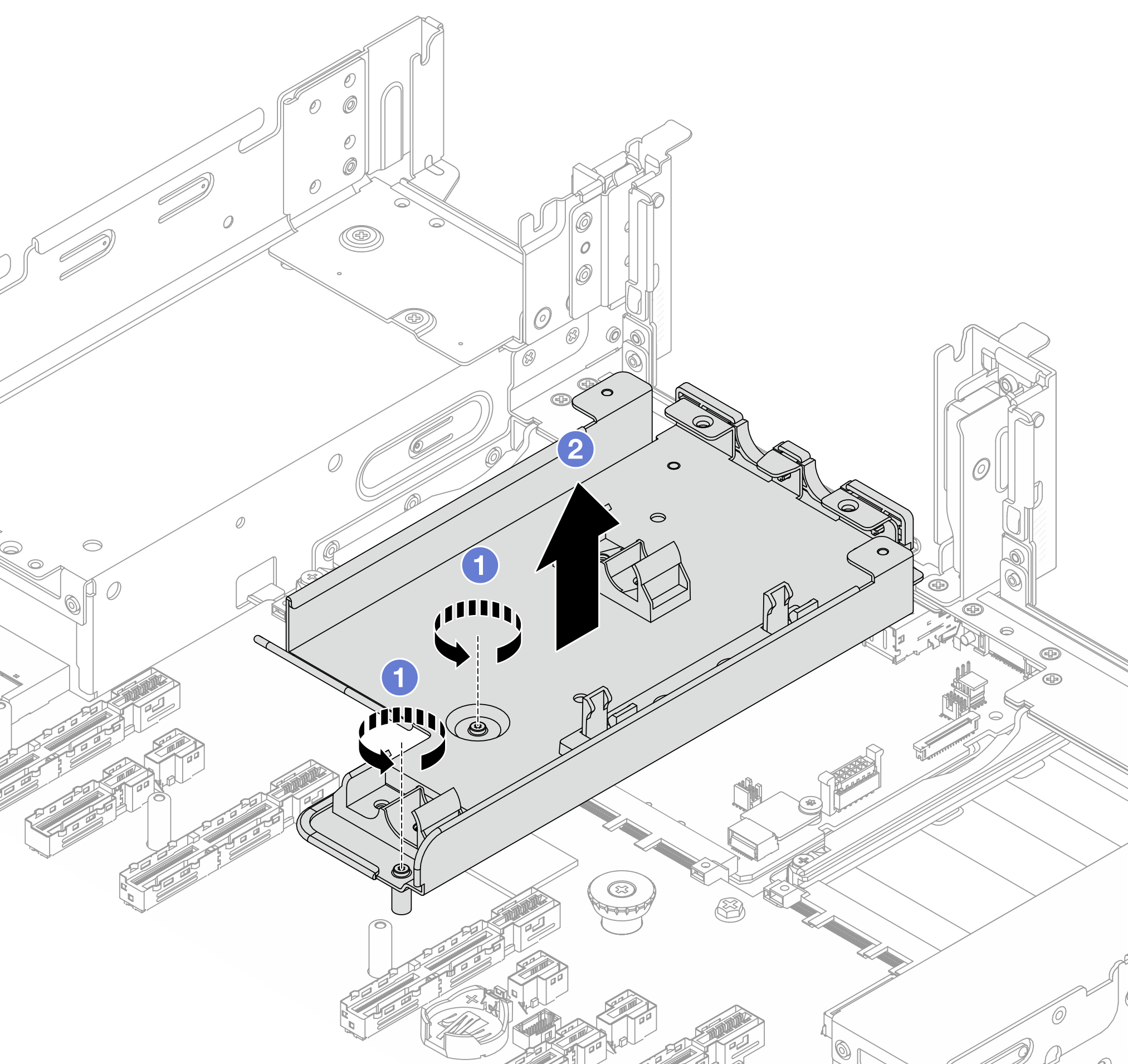

   รูปที่ 6. การถอดตัวยึดสาย






   1. ถอดสกรูที่ล็อคตัวยึดกับส่วนประกอบแผงระบบ
   2. ยกตัวยึดสายออกจากตัวเครื่อง
