ติดตั้ง Lenovo Compute Complex Neptune Core Module
ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้ง Compute Complex Neptune Core Module
งานนี้ต้องดําเนินการโดยช่างเทคนิคผู้ผ่านการฝึกอบรมที่ได้รับการรับรองโดย Lenovo Service อย่าพยายามถอดหรือติดตั้งชิ้นส่วนหากไม่ได้รับการฝึกอบรมอย่างเหมาะสมและขาดคุณสมบัติ
ติดต่อทีม Lenovo Professional Services เพื่อขอความช่วยเหลือเมื่อติดตั้งชิ้นส่วนเป็นครั้งแรก
เกี่ยวกับงานนี้
อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์
ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ
| รายการประเภทไขควงแรงบิด | ประเภทสกรู |
|---|---|
| ไขควงหัว Torx T30 | สกรู Torx T30 |
| ไขควง #2 Phillips | สกรูหัวแฉกเบอร์ 2 |
ขั้นตอน

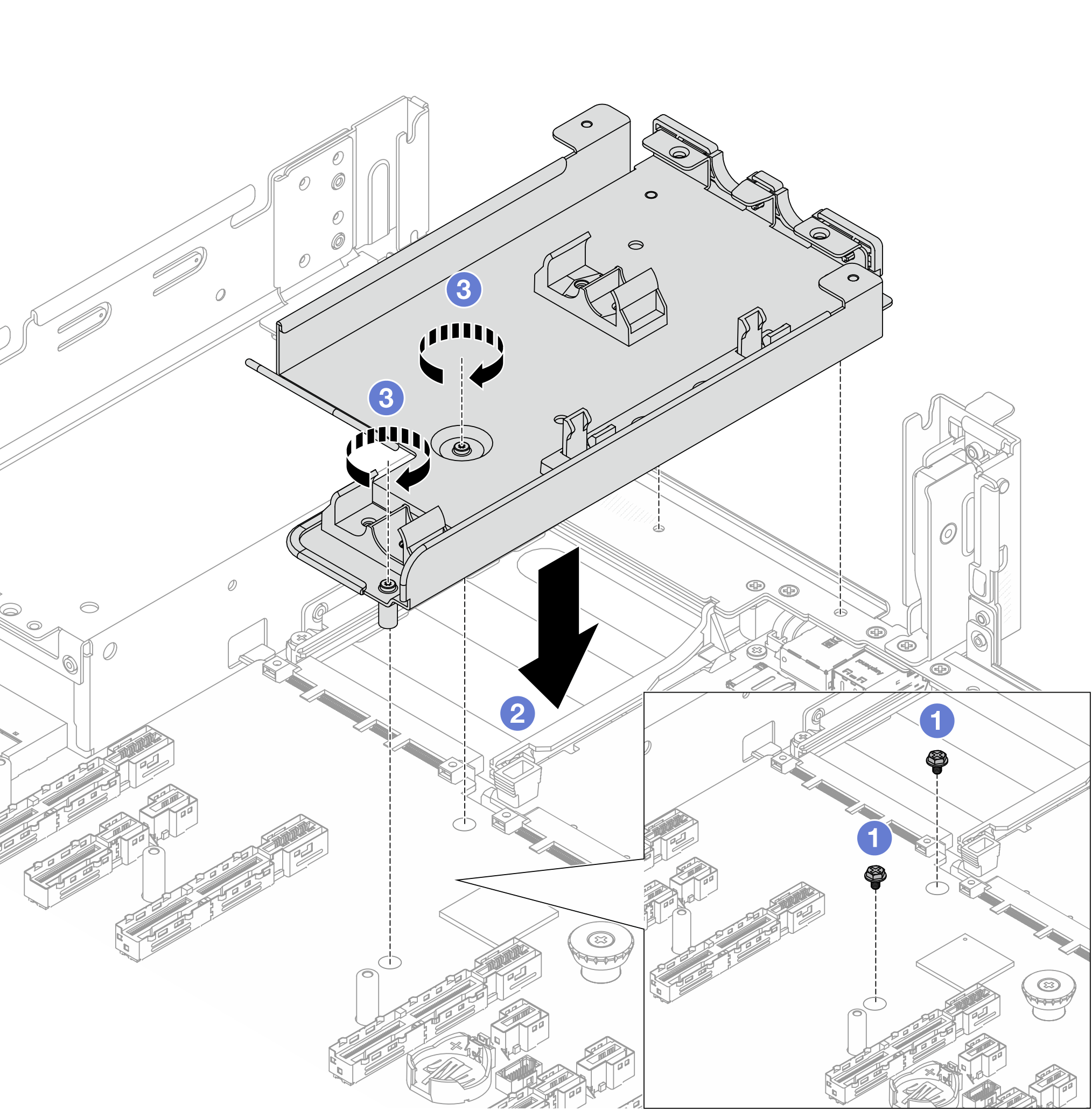

- ติดตั้งตัวยึดสายเข้ากับตัวเครื่องรูปที่ 1. การติดตั้งตัวยึดสาย
ถอดสกรูบนส่วนประกอบแผงระบบหากจำเป็น
จัดแนวรูสกรูบนตัวยึดสายให้ตรงกับรูสกรูบนส่วนประกอบแผงระบบ และหมุดนำร่องของตัวยึดกับรูอยู่บนผนังด้านหลัง
ขันสกรูเพื่อยึดตัวยึดสายเข้ากับส่วนประกอบแผงระบบ

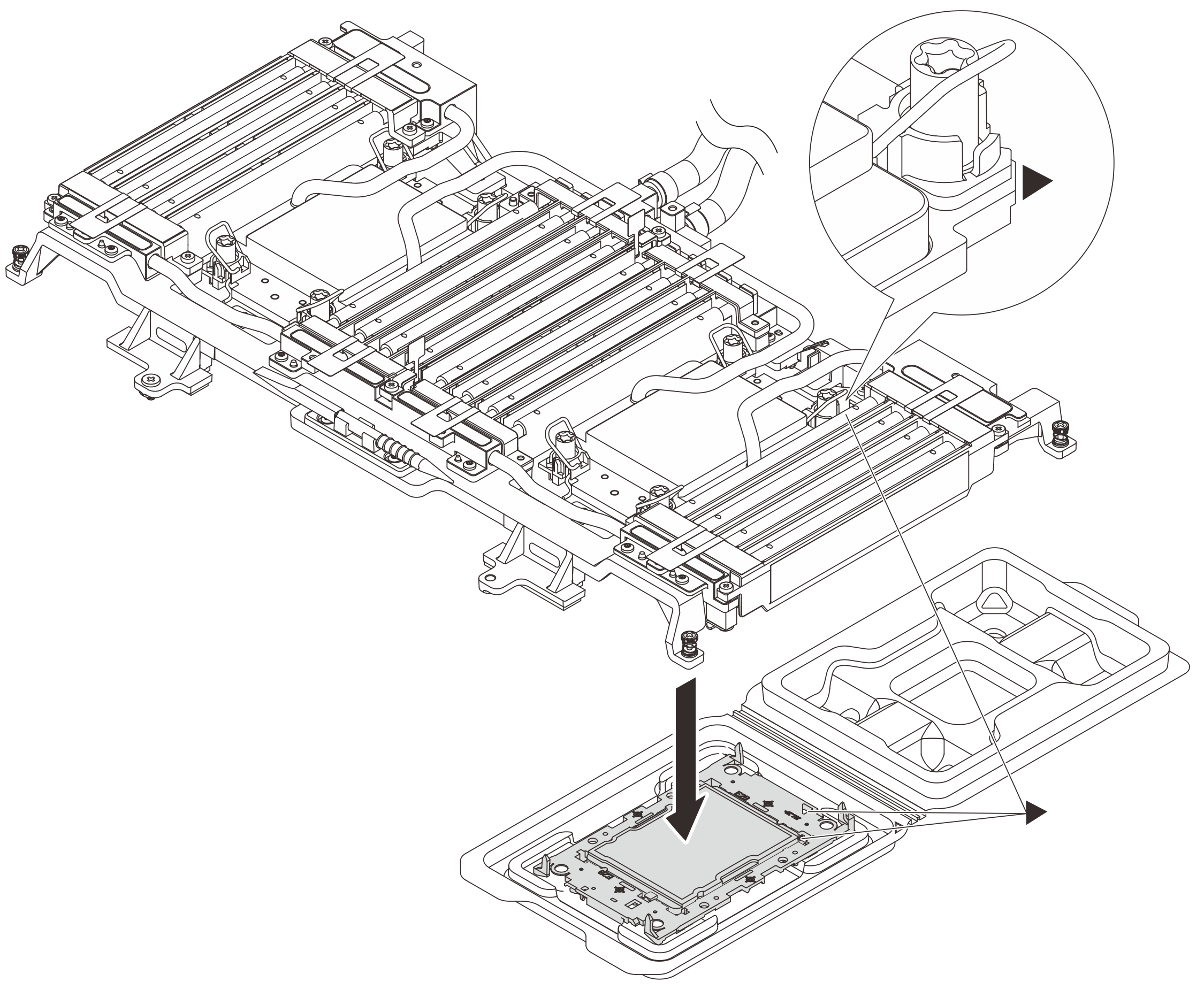

- ติดตั้งโปรเซสเซอร์ที่ Compute Complex Neptune Core Module โปรดดูข้อมูลเพิ่มเติมที่ ติดตั้งโปรเซสเซอร์และตัวระบายความร้อนรูปที่ 2. การติดตั้งโปรเซสเซอร์
จัดแนวเครื่องหมายสามเหลี่ยมบนส่วนประกอบแผ่นระบายความร้อนให้ตรงกับเครื่องหมายสามเหลี่ยมบนตัวนำโปรเซสเซอร์และโปรเซสเซอร์
ติดตั้ง ตัวนำโปรเซสเซอร์ลงบนโมดูล
กดตัวนำให้เข้าตำแหน่งจนกว่าคลิปจะยึดเข้าที่ทั้งสี่มุม

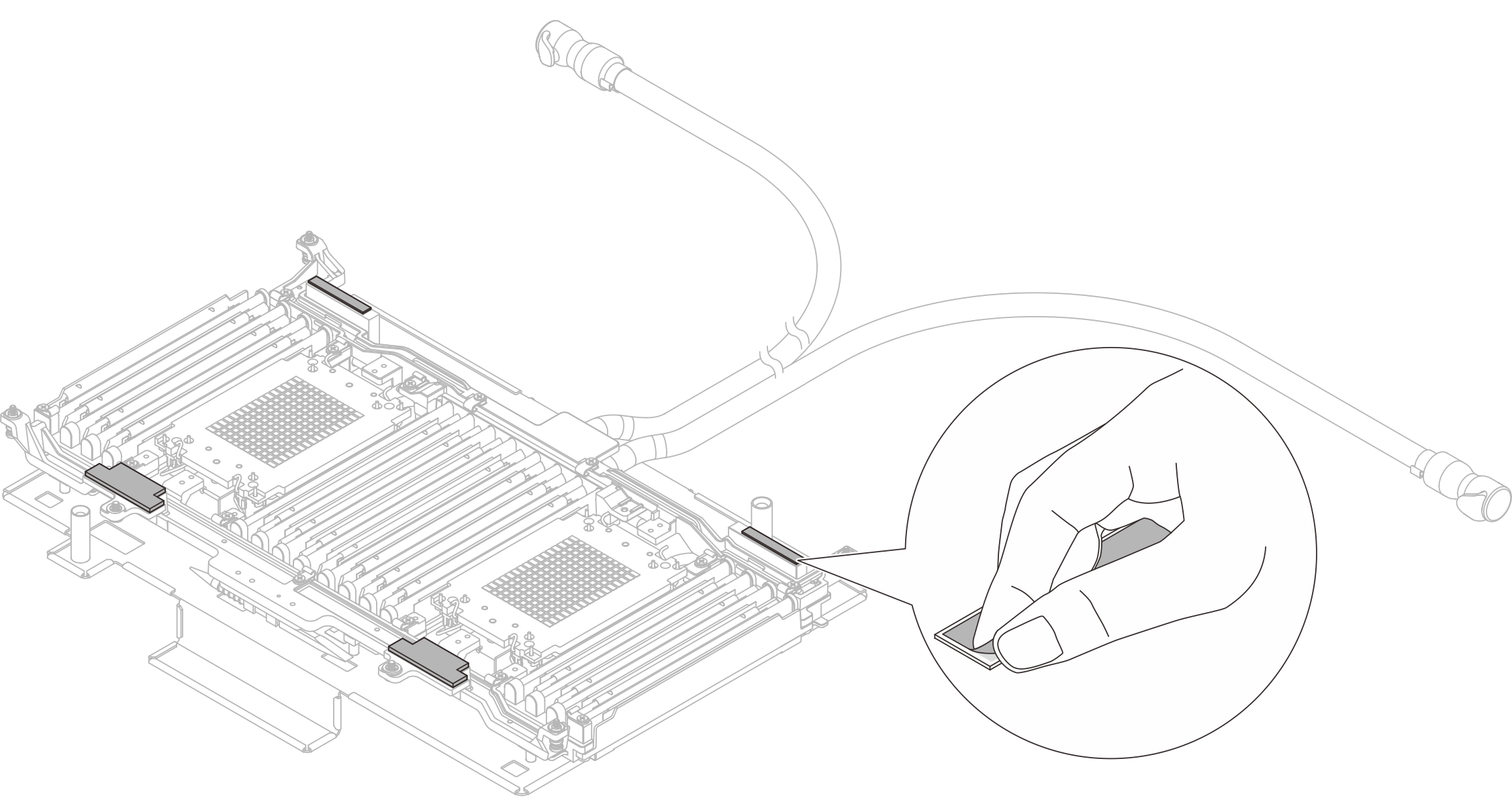

- (ไม่บังคับ) ในการติดตั้งโมดูลใหม่ ให้ลอกกระดาษลอกแผ่นระบายความร้อนออกรูปที่ 3. การลอกกระดาษลอกออก

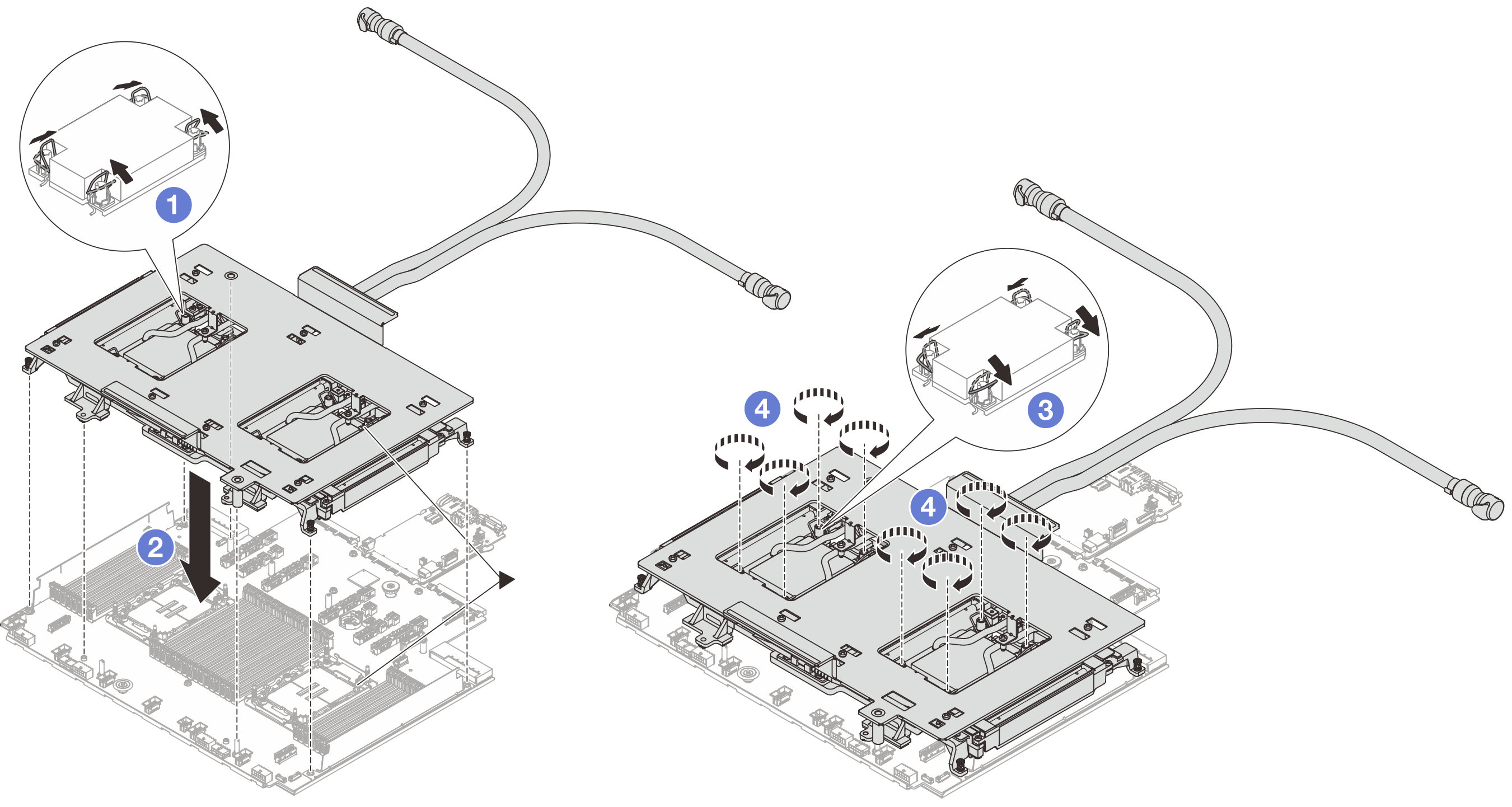

- ติดตั้งโมดูลโปรเซสเซอร์เข้ากับส่วนประกอบแผงระบบรูปที่ 4. การติดตั้งโมดูล
- หมุนตัวเก็บสายกันเอียงเข้าด้านใน
- จัดแนวเครื่องหมายสามเหลี่ยมและน็อต Torx T30 สี่ตัวบนส่วนประกอบแผ่นระบายความร้อนให้ตรงกับเครื่องหมายสามเหลี่ยมและเสาเกลียวของช่องเสียบโปรเซสเซอร์ จากนั้น เสียบส่วนประกอบแผ่นระบายความร้อนลงในช่องเสียบโปรเซสเซอร์
- หมุนตัวเก็บสายกันเอียงออกด้านนอกจนกว่าจะเข้ากับขอเกี่ยวในช่องเสียบ

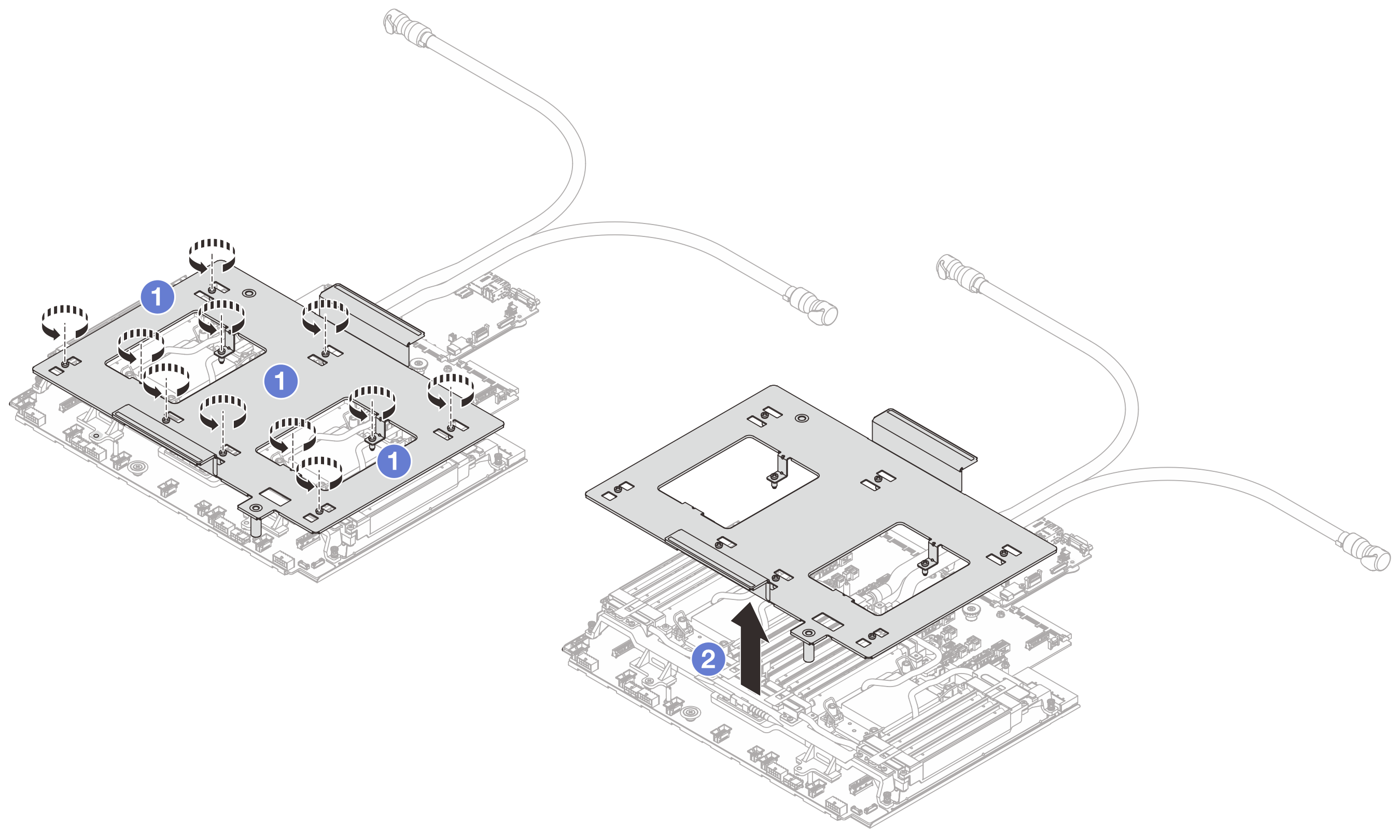

- นำถาดจัดส่งออกจากโมดูลรูปที่ 5. การถอดถาดจัดส่ง
- คลายสกรูที่ยึดถาดจัดส่ง
- แยกถาดจัดส่งออกจากโมดูล
- ขันสกรูหกตัวและน็อต Torx T30 แปดตัวบนโมดูลให้แน่นหมายเหตุผู้ใช้ควรขันน็อต
Torx T30 ให้แน่นตามลำดับการติดตั้งที่แสดง บนส่วนประกอบแผ่นระบายความร้อน ขันสกรูจนแน่นจนขันต่อไม่ได้ จากนั้นตรวจสอบด้วยสายตาเพื่อดูให้แน่ใจว่าไม่มีช่องว่างระหว่างหัวสกรูที่อยู่ใต้ส่วนประกอบแผ่นระบายความร้อนและช่องเสียบโปรเซสเซอร์ (สำหรับการอ้างอิง แรงบิดที่ต้องใช้ในการขันให้แน่นคือ 0.9-1.3 นิวตันเมตร หรือ 8-12 ปอนด์นิ้ว) รูปที่ 6. ขันสกรูให้แน่น
- วางสายและ โมดูลเซนเซอร์ตรวจจับการรั่วไหล บนตัวยึดสายรูปที่ 7. การวางสายและ โมดูลเซนเซอร์ตรวจจับการรั่วไหล
- วางสายบนตัวยึดสาย
- วาง โมดูลเซนเซอร์ตรวจจับการรั่วไหล บนตัวยึดสาย
รูปที่ 8. รายละเอียดการติดตั้ง
- 1 สายทางออก
- 2 สายทางเข้า
- 3 โมดูลเซนเซอร์ตรวจจับการรั่วไหล
หมายเหตุสำหรับสถานะการทำงานของ โมดูลเซนเซอร์ตรวจจับการรั่วไหล โปรดดู ไฟ LED บนโมดูลเซนเซอร์ตรวจจับการรั่วไหล

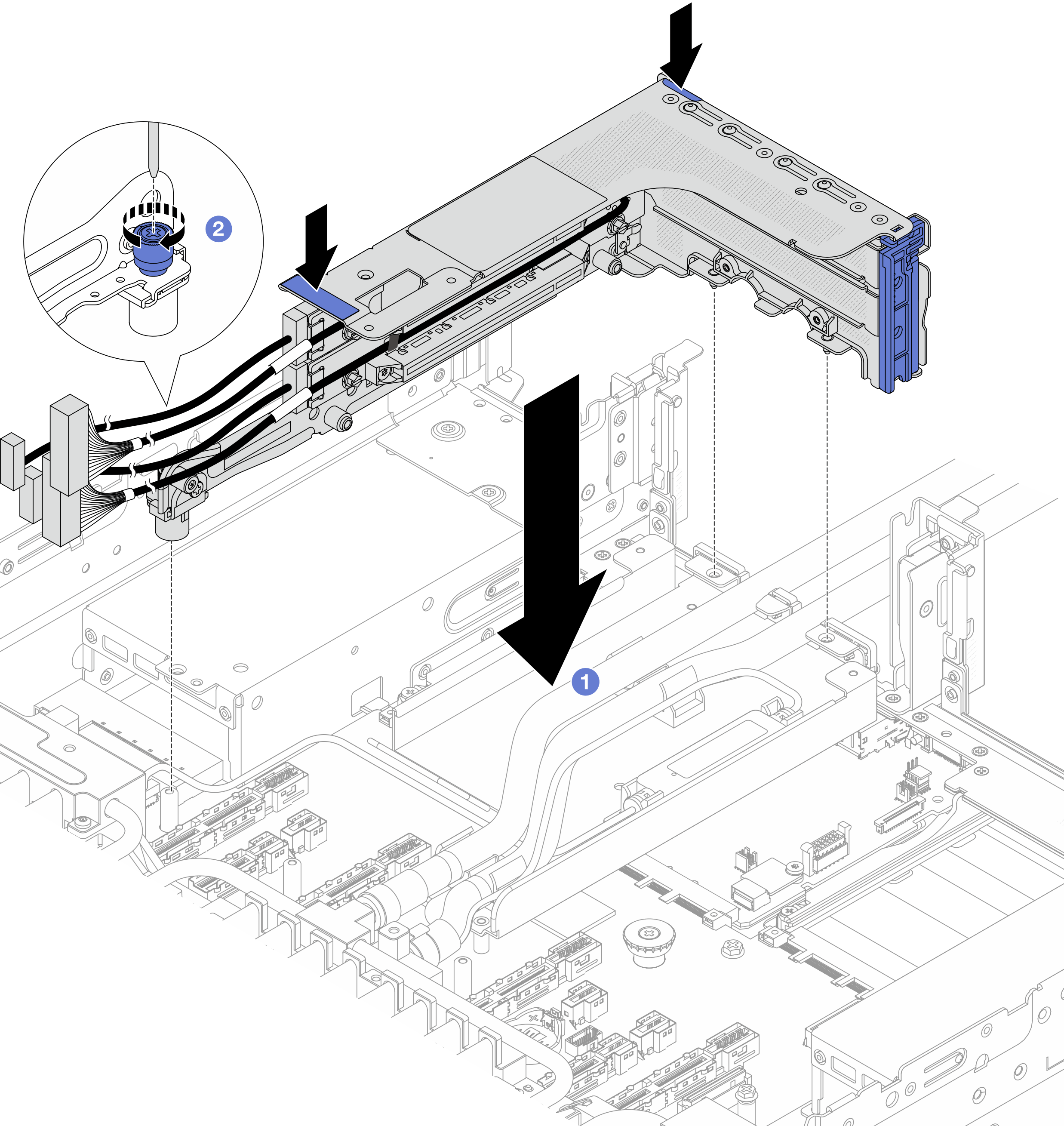

- ติดตั้งตัวครอบตัวยก 3FHรูปที่ 9. การติดตั้งตัวครอบตัวยก 3FH
- วางตัวครอบตัวยกลงในตัวเครื่อง
- ขันสกรูให้แน่นเพื่อยึดตัวครอบตัวยก
หลังจากดำเนินการเสร็จ
ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
