Instalar o Lenovo Compute Complex Neptune Core Module

Siga as instruções nesta seção para instalar o Compute Complex Neptune Core Module.

Importante

• Essa tarefa deve ser realizada por técnicos treinados e certificados pelo Serviço Lenovo. Não tente removê-lo nem instalá-lo sem treinamento e qualificação adequados sobre a peça.

• Entre em contato com a equipe de Lenovo Professional Services para obter ajuda ao instalar a peça pela primeira vez.

Sobre esta tarefa

S011

CUIDADO

Bordas, cantos ou juntas pontiagudos nas proximidades.

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

• Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

• Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

CUIDADO

Ao remover uma nova Compute Complex Neptune Core Module da caixa de remessa, levante a conjunto de placa fria com a bandeja de remessa fixada para evitar danos à graxa térmica na conjunto de placa fria.

Lista de tipos de chave de fenda de torque	Tipo de parafuso
Chave de fenda de cabeça Torx T30	Parafuso Torx T30
Chave de fenda Phillips nº 2	Parafuso Phillips nº 2

Procedimento

1. Instale o suporte da mangueira no chassi.

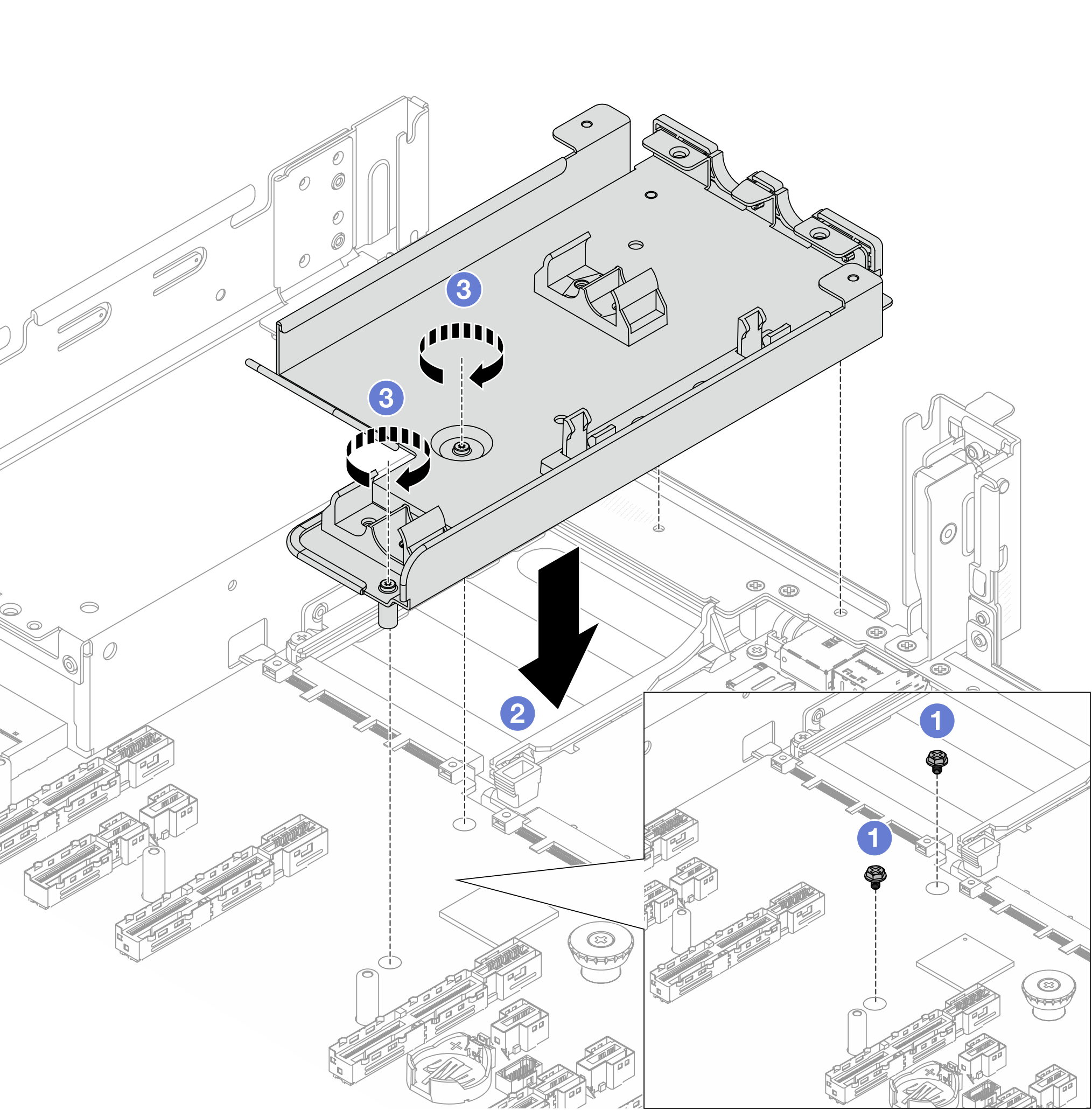

   Figura 1. Instalando o suporte da mangueira






   1. Remova os parafusos no conjunto da placa-mãe, se necessário.
   2. Alinhe os orifícios dos parafusos no suporte da mangueira com os orifícios dos parafusos no conjunto da placa-mãe e os pinos-guia no suporte com os orifícios na parede traseira.
   3. Instale os parafusos para prender o suporte da mangueira no conjunto da placa-mãe.
2. (Opcional) Para instalar um novo módulo no processador atual, certifique-se de ter um pano de limpeza com álcool disponível.
   Atenção

   Se houver qualquer graxa térmica antiga nos processadores, limpe cuidadosamente a parte superior dos processadores usando um pano de limpeza com álcool.
3. Instale o processador no Compute Complex Neptune Core Module. Para obter mais informações, consulte Instalar um processador e um dissipador de calor.

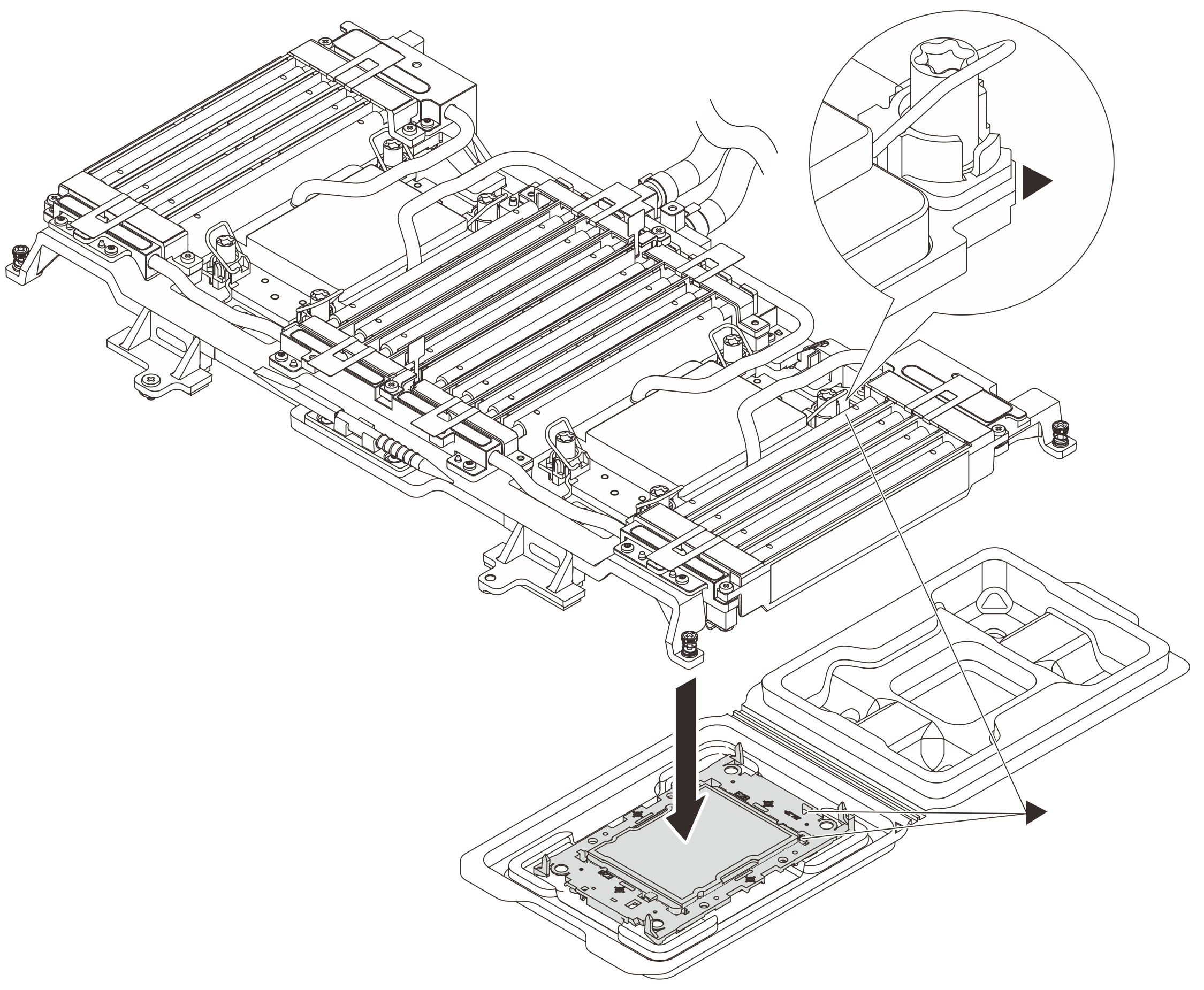

   Figura 2. Instalando o processador



   1. Alinhe a marca triangular na etiqueta do conjunto de placa fria com a marca triangular na portadora e no processador.

   2. Instale a portadora do processador no módulo.

   3. Pressione a portadora no local até que as presilhas nos quatro cantos sejam encaixadas.

4. (Opcional) Para instalar um novo módulo, retire o papel de liberação dos painéis térmicos.

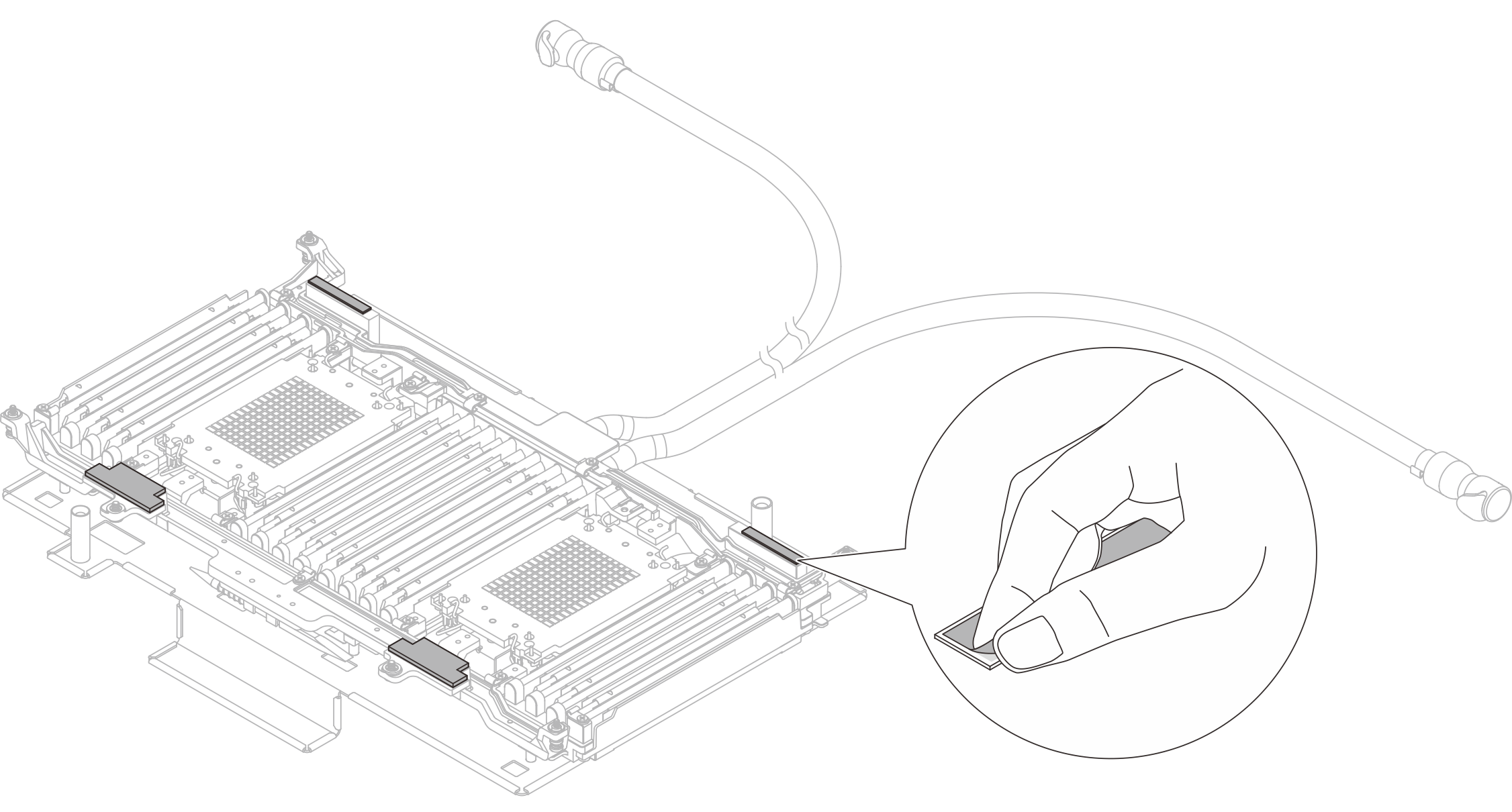

   Figura 3. Retirada do papel de liberação


5. Instale o módulo de processador no conjunto de placa-mãe.

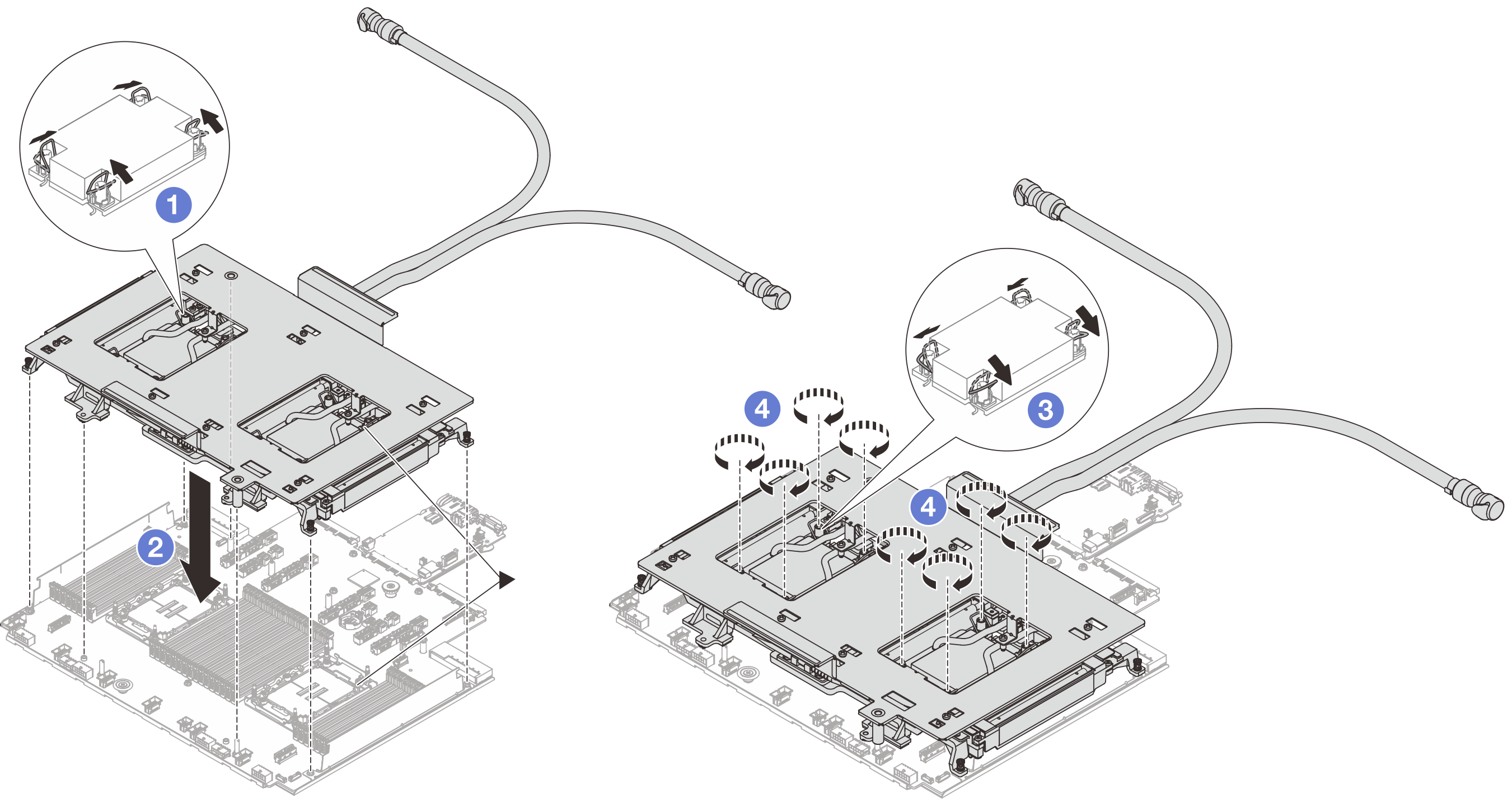

   Figura 4. Instalação do módulo



   1. Gire as presilhas anti-inclinação para dentro.

   2. Alinhe a marca triangular e as quatro porcas Torx T30 no conjunto de placa fria com a marca triangular e as colunas rosqueadas do soquete do processador. Em seguida, insira o conjunto de placa fria no soquete do processador.

   3. Gire as presilhas de cabo anti-inclinação para fora até que se encaixem nos ganchos do soquete.

6. Remova a bandeja de remessa do módulo.

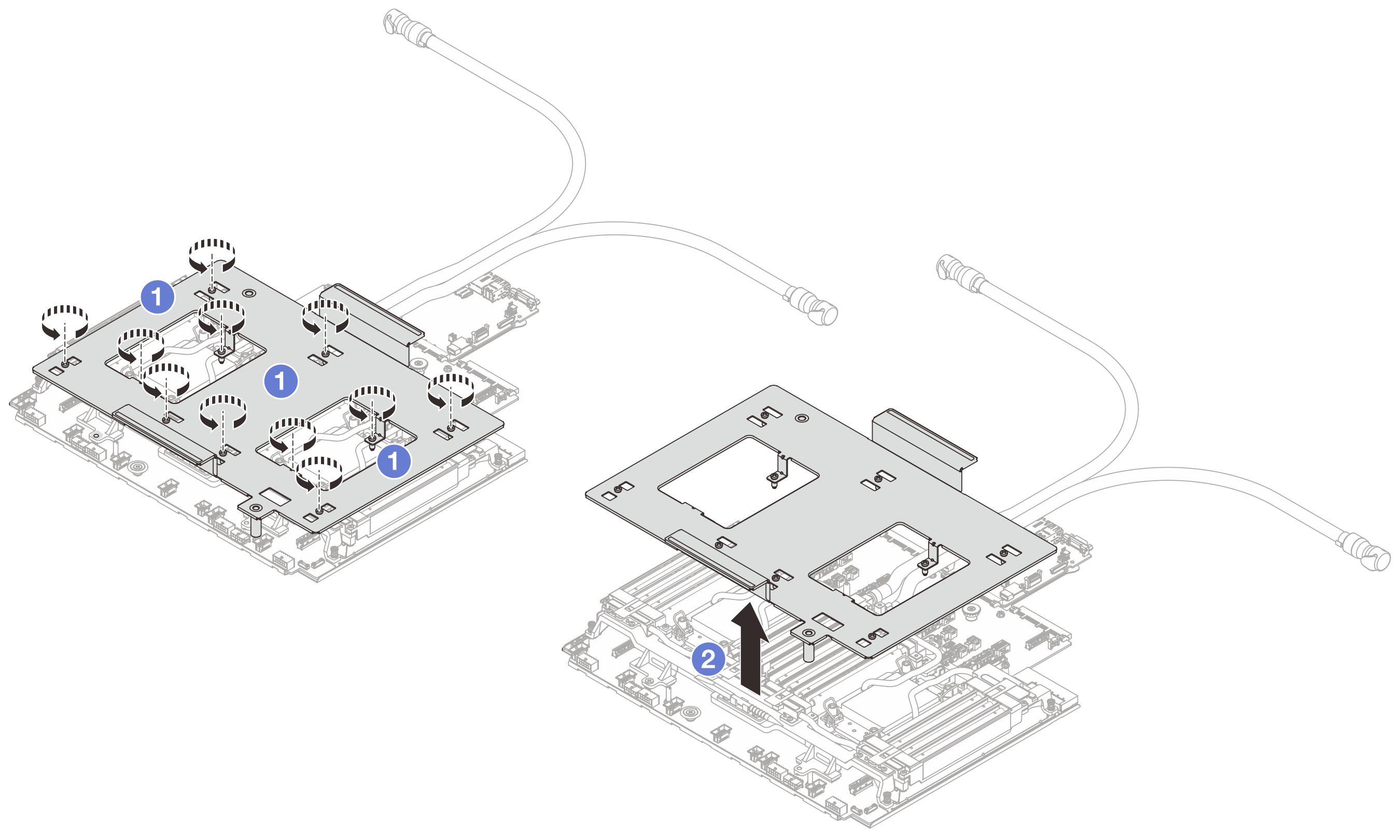

   Figura 5. Remoção da bandeja de remessa


   1. Solte os parafusos que prendem a bandeja de remessa.
   2. Separe a bandeja de remessa do módulo.
7. Aperte os seis parafusos e as oito porcas Torx T30 no módulo.
   Nota

   Os usuários precisam apertar totalmente as porcas Torx T30 na sequência de instalação mostrada no conjunto de placa fria. Aperte os parafusos até que eles parem. Em seguida, inspecione visualmente para garantir que não haja folga entre o ombro de parafuso abaixo do conjunto de placa a frio e o soquete do processador. (Para referência, o torque necessário para que os prendedores fiquem totalmente presos é de 0,9-1,3 Newton-metros, 8-12 libras-polegadas.)

   Figura 6. Apertando os parafusos


8. Coloque as mangueiras e o módulo do sensor de detecção de vazamento no suporte da mangueira.
   Figura 7. Colocação de mangueiras e módulo do sensor de detecção de vazamento






   1. Coloque as mangueiras no suporte da mangueira.
   2. Coloque o módulo do sensor de detecção de vazamento no suporte da mangueira.

   Figura 8. Detalhes da instalação

   1 Mangueira de saída 2 Mangueira de entrada 3 Módulo do sensor de detecção de vazamento Nota Para saber o status de trabalho do módulo do sensor de detecção de vazamento, veja o LED no módulo do sensor de detecção de vazamento.

9. Conecte o cabo do módulo do sensor de detecção de vazamento ao conector no conjunto de placa-mãe. Consulte Roteamento de cabos internos.
10. Instale o gaiola da placa riser 3FH.

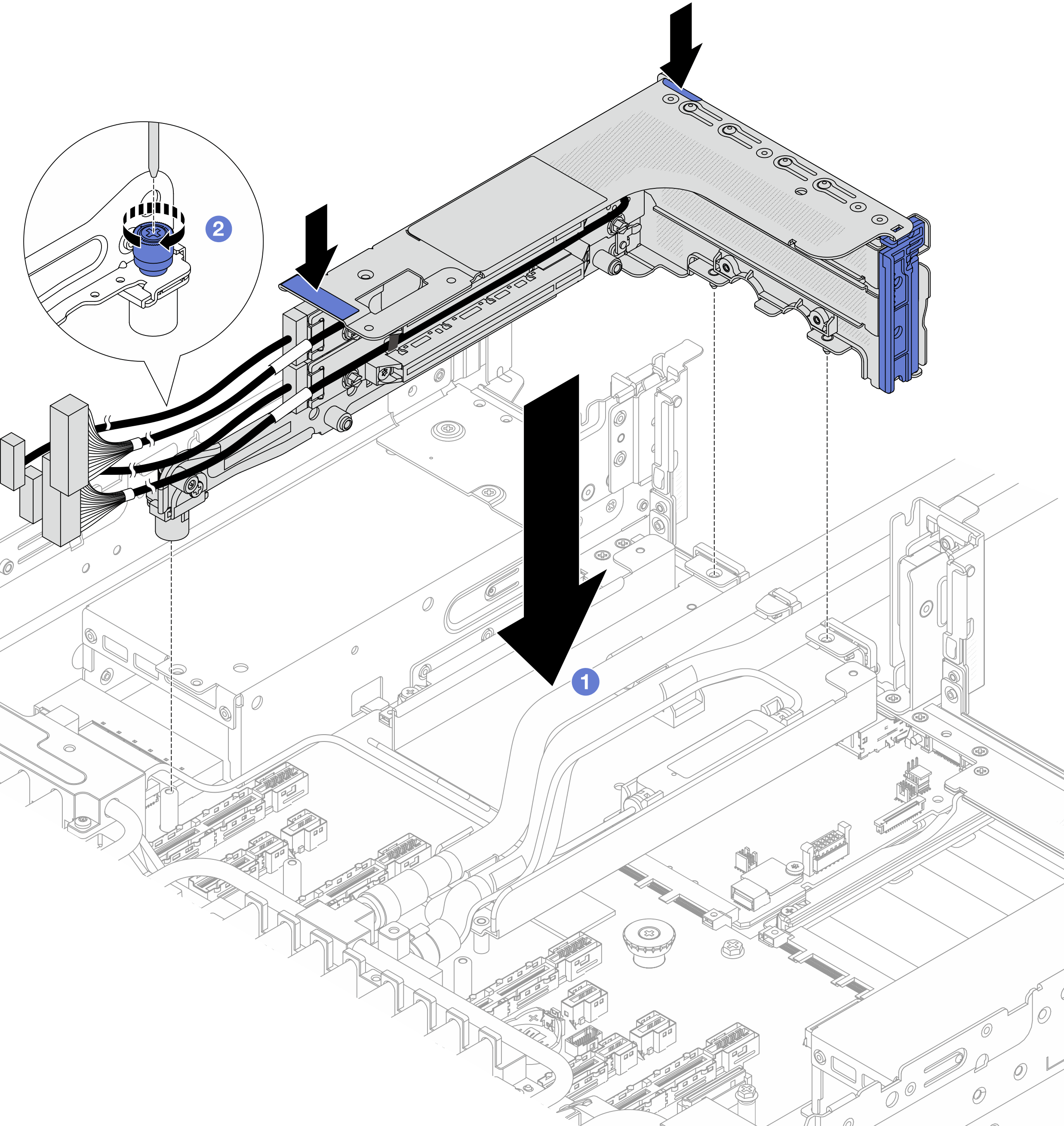

    Figura 9. Instalando a gaiola de placa riser 3FH






    1. Abaixe a gaiola de placa riser no chassi.
    2. Aperte o parafuso para prender a gaiola de placa riser.
11. Instale o conjunto de gaiola de unidade traseira, se necessário. Consulte Substituição da gaiola de unidade traseira.
12. Instale o defletor de ar ou a gaiola de unidade do meio. Consulte Instalar o defletor de ar ou Instalar a gaiola de unidade e o backplane de unidade do meio.
13. Instale a tampa superior. Consulte Instalar a tampa superior.
14. Instale o servidor no rack. Consulte Substituição do servidor.
15. Instale os plugues de conexão rápida nos coletores. Consulte Instalar o coletor (sistema em rack) ou Instalar o coletor (sistema em linha).
