Installazione del Lenovo Compute Complex Neptune Core Module

Seguire le istruzioni riportate in questa sezione per installare l'Compute Complex Neptune Core Module.

Importante

• Questa attività deve essere eseguita da tecnici qualificati certificati dall'assistenza Lenovo. Non tentare di rimuovere o installare la parte senza una formazione e una qualifica adeguate.

• Contattare Lenovo Professional Services il team per assistenza quando si installa la parte per la prima volta.

Informazioni su questa attività

S011

Avvertenza

Presenza di bordi, angoli o giunzioni taglienti.

Attenzione

• Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

• Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

• Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Avvertenza

Quando si rimuove un nuovo modulo Compute Complex Neptune Core Module dalla confezione, sollevare l'assieme piastra a freddo con la confezione di spedizione collegata per evitare che il lubrificante termico dell'assieme piastra a freddo venga danneggiato.

Elenco dei tipi di cacciavite dinamometrico	Tipo di vite
Cacciavite a testa Torx T30	Vite Torx T30
Cacciavite a croce 2	Vite a croce 2

Procedura

1. Installare il supporto del tubo sullo chassis.

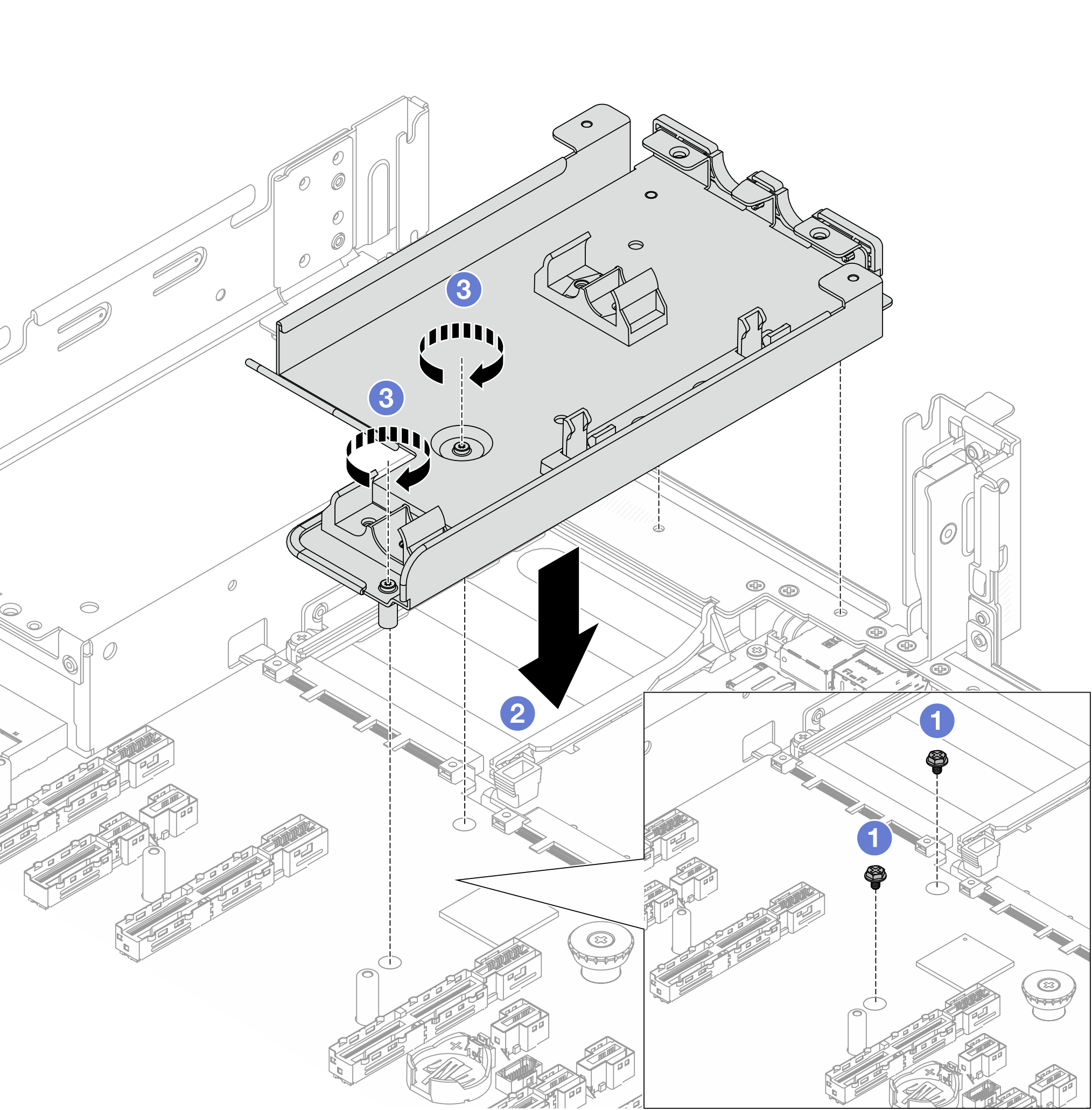

   Figura 1. Installazione del supporto del tubo






   1. Rimuovere le viti sull'assieme della scheda di sistema, se necessario.
   2. Allineare i fori per viti del supporto del tubo con i fori per viti dell'assieme della scheda di sistema e i piedini della guida del supporto con i fori della parete posteriore.
   3. Installare le viti per fissare il supporto del tubo all'assieme della scheda di sistema.
2. (Facoltativo) Per installare un nuovo modulo sul processore corrente, assicurarsi di disporre di un panno imbevuto di alcol.
   Attenzione

   Se sui processori sono presenti residui di lubrificante termico, pulire delicatamente la parte superiore dei processori con un panno imbevuto di alcol.
3. Installare il processore nel modulo Compute Complex Neptune Core Module. Per ulteriori informazioni, vedere Installazione di un processore e un dissipatore di calore.

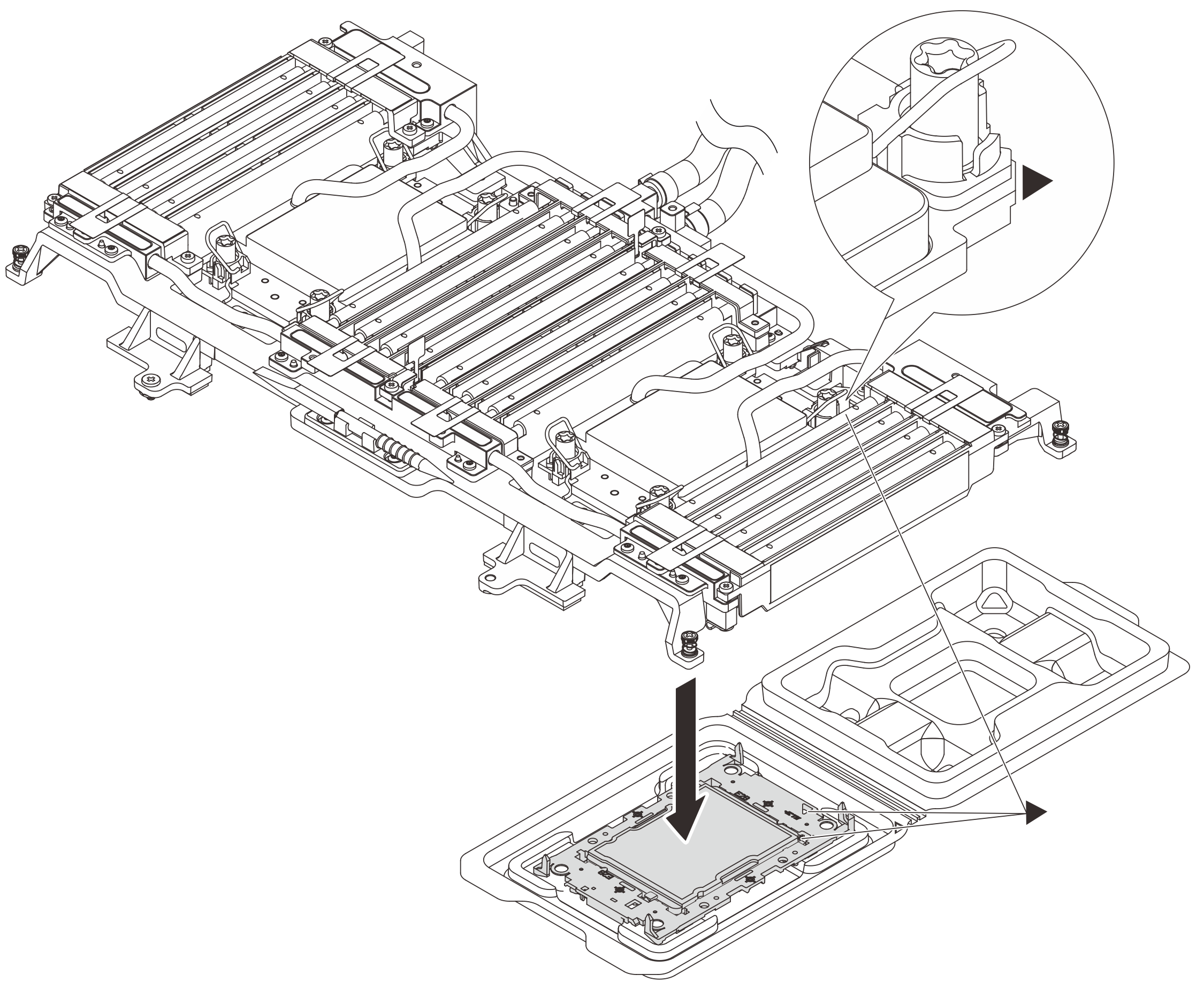

   Figura 2. Installazione del processore



   1. Allineare il contrassegno triangolare sull'etichetta dell'assieme piastra a freddo al contrassegno triangolare sulla piastra del processore e sul processore.

   2. Installare la piastra del processore sul modulo.

   3. Spingere la piastra in posizione fino ad agganciare i fermi in tutti e quattro gli angoli.

4. (Facoltativo) Per installare un nuovo modulo, rimuovere la carta protettiva dei pad termici.

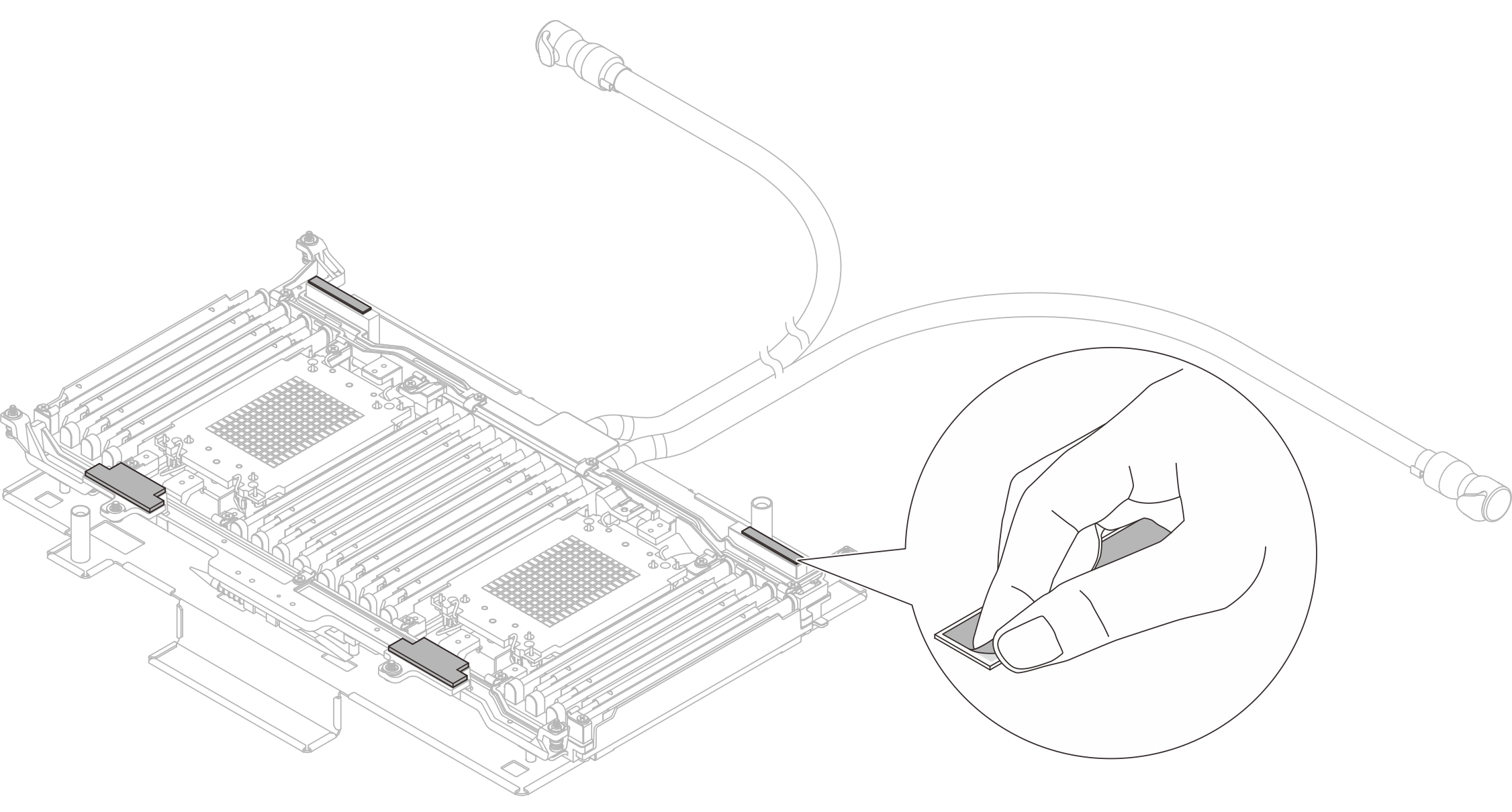

   Figura 3. Rimozione della carta protettiva


5. Installare il modulo del processore sull'assieme della scheda di sistema.

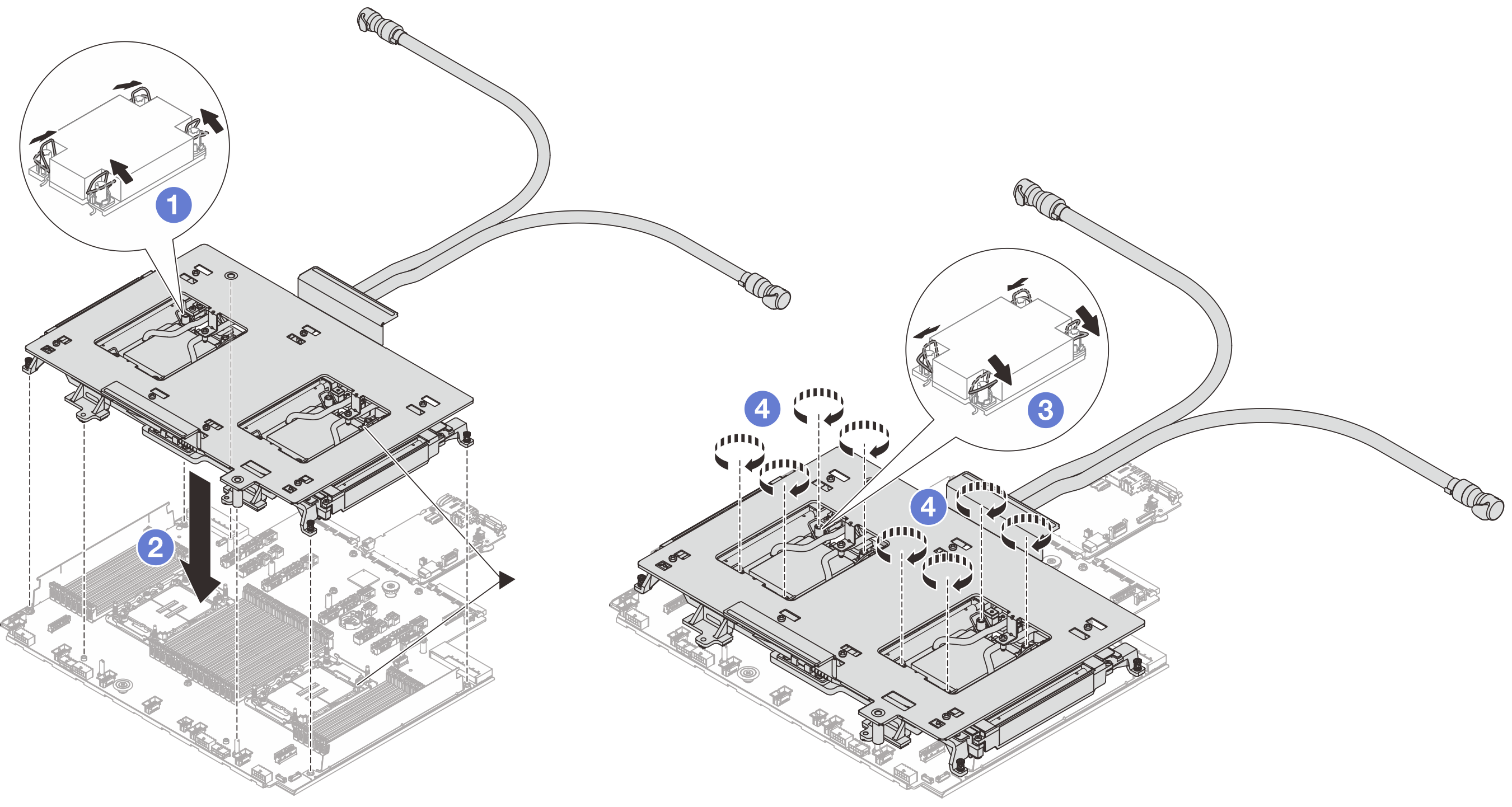

   Figura 4. Installazione del modulo



   1. Ruotare i fermi del cavo verso l'interno.

   2. Allineare il contrassegno triangolare e i quattro dadi Torx T30 sull'assieme piastra a freddo al contrassegno triangolare e ai pioli filettati del socket del processore, quindi inserire l'assieme piastra a freddo nel socket del processore.

   3. Ruotare i fermi del cavo verso l'esterno finché non si agganciano ai ganci nel socket.

6. Rimuovere la confezione di spedizione dal modulo.

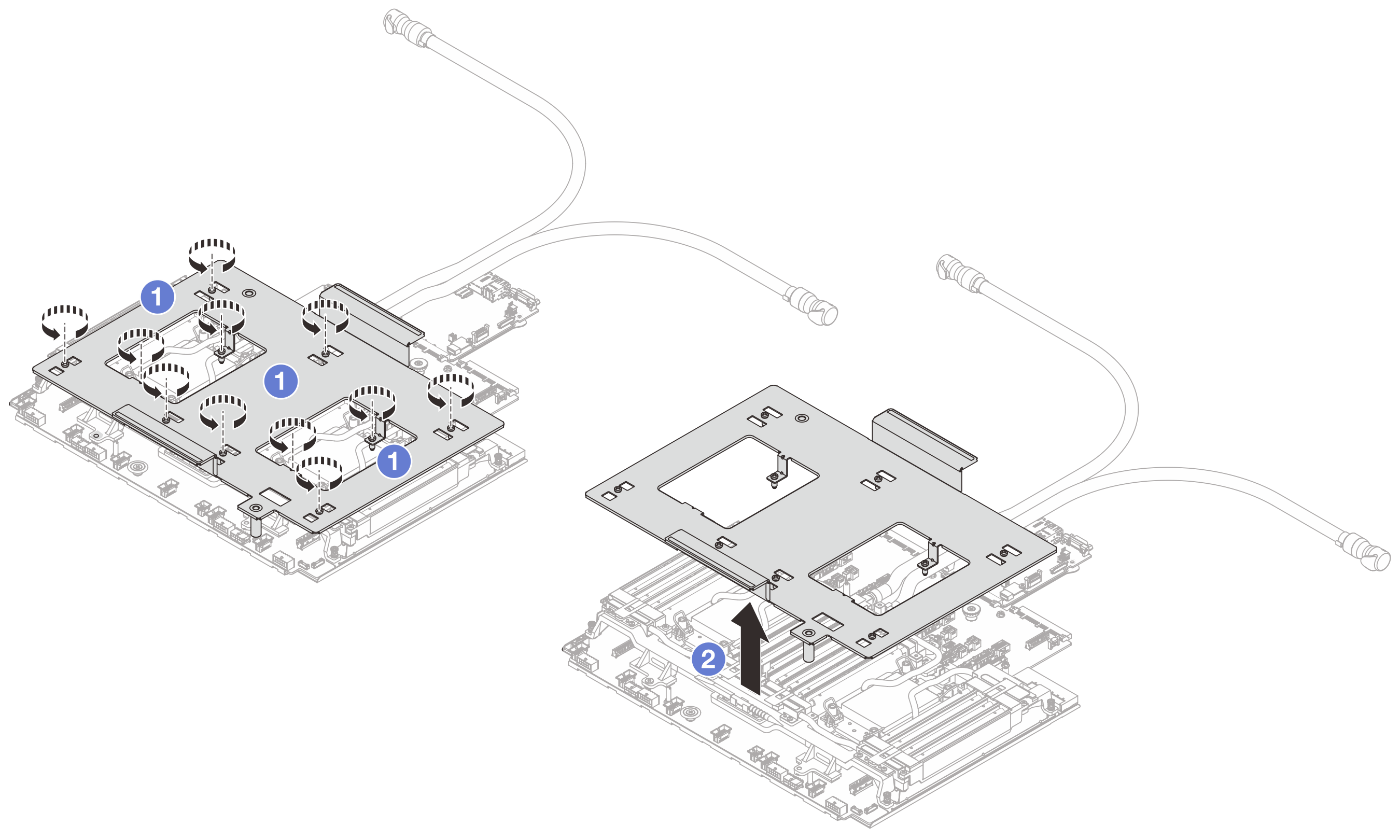

   Figura 5. Rimozione della confezione di spedizione


   1. Allentare le viti che fissano la confezione di spedizione.
   2. Separare la confezione di spedizione dal modulo.
7. Serrare le sei viti e gli otto dadi Torx T30 sul modulo.
   Nota

   Gli utenti devono serrare i dadi Torx T30 nella sequenza di installazione mostrata sull'assieme della piastra a freddo. Serrare completamente le viti, quindi controllare visivamente per verificare che non vi siano spazi tra la vite di spallamento sotto l'assieme della piastra a freddo e il socket del processore. Come riferimento, tenere presente che la coppia richiesta per il fissaggio completo è 0,9-1,3 newton-metri, 8-12 pollici-libbre.

   Figura 6. Serraggio delle viti


8. Posizionare i tubi e il modulo del sensore di rilevamento delle perdite sul supporto del tubo.
   Figura 7. Posizionamento di tubi e modulo del sensore di rilevamento delle perdite






   1. Posizionare i tubi sul supporto del tubo.
   2. Posizionare il modulo del sensore di rilevamento delle perdite sul supporto del tubo.

   Figura 8. Dettagli dell'installazione

   1 Tubo esterno 2 Tubo interno 3 Modulo del sensore di rilevamento delle perdite Nota Per lo stato di funzionamento del modulo del sensore di rilevamento delle perdite vedere LED sul modulo del sensore di rilevamento delle perdite.

9. Collegare il cavo del modulo del sensore di rilevamento delle perdite al connettore sull'assieme della scheda di sistema. Vedere Instradamento dei cavi interni.
10. Installare il telaio verticale 3FH.

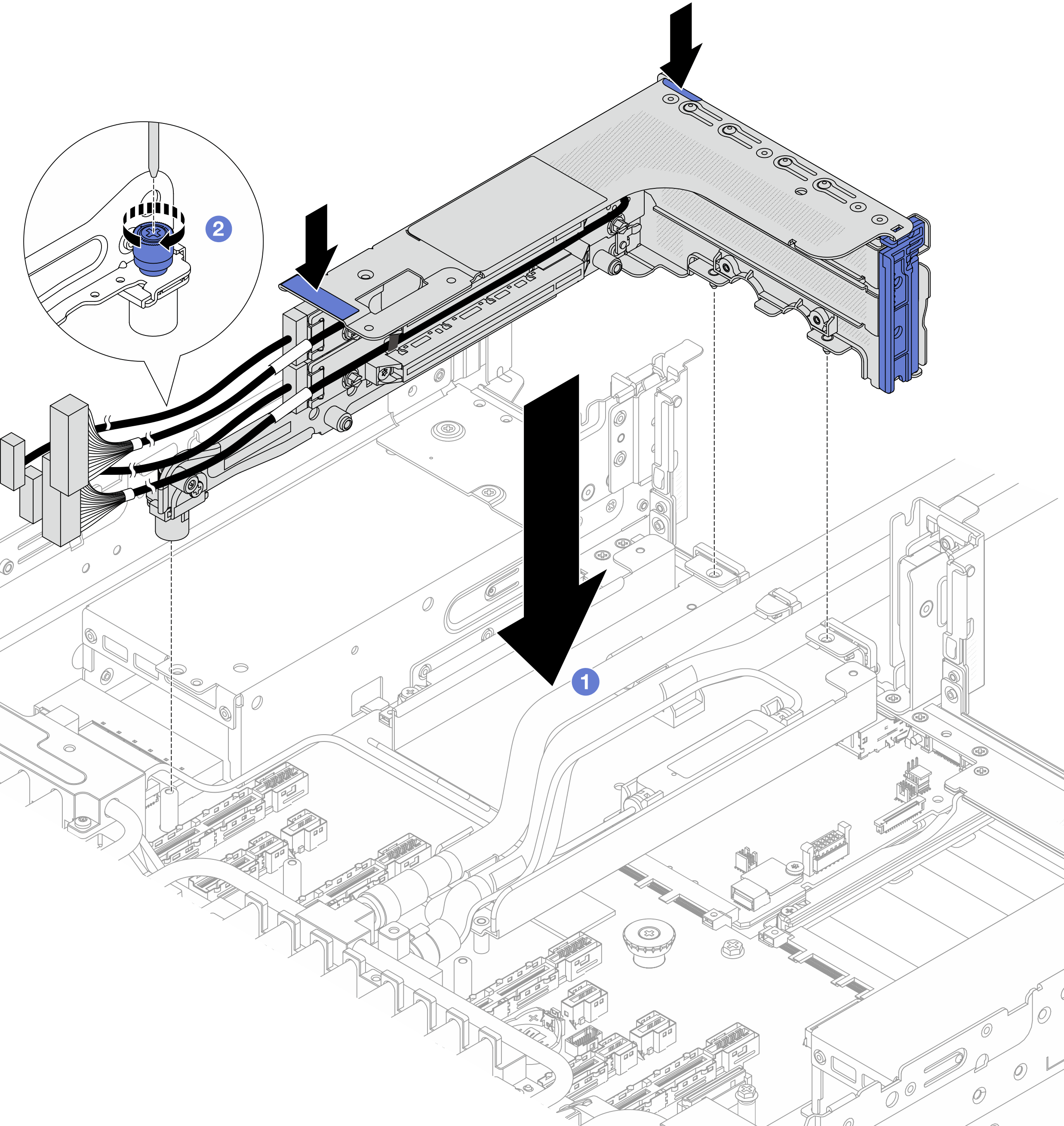

    Figura 9. Installazione del telaio verticale 3FH






    1. Abbassare il telaio verticale nello chassis.
    2. Serrare la vite per fissare il telaio verticale.
11. Installare l'assieme del telaio unità posteriore, se necessario. Vedere Sostituzione del telaio dell'unità posteriore.
12. Installare il deflettore d'aria o il telaio unità centrale. Vedere Installazione del deflettore d'aria o Installazione del backplane e del telaio dell'unità centrale.
13. Installare il coperchio superiore. Vedere Installazione del coperchio superiore.
14. Installare il server nel rack. Vedere Sostituzione del server.
15. Installare le prese di collegamento rapido sui collettori. Vedere Installazione del collettore (sistema in-rack) o Installazione del collettore (sistema in-row).
