Instalación de Lenovo Compute Complex Neptune Core Module

Siga las instrucciones que aparecen en esta sección para instalar el Compute Complex Neptune Core Module.

Importante
  • Esta tarea debe ser realizada por técnicos de servicio expertos certificados por el servicio de Lenovo. No intente quitar ni instalar la pieza sin la capacitación y calificación adecuadas.

  • Póngase en contacto con el equipo de Lenovo Professional Services para obtener ayuda al instalar la pieza por primera vez.

Acerca de esta tarea

S011
sharp edge
PRECAUCIÓN
Bordes, esquinas o juntas afiladas cerca.
Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

PRECAUCIÓN
Al quitar un nuevo Compute Complex Neptune Core Module de la caja de envío, levante y quite el conjunto de placa de frío con la bandeja de envío adherida para evitar que la grasa térmica del conjunto de placa de frío se dañe.
Lista de tipos de destornilladores de parTipo de tornillo
Destornillador de cabeza Torx T30Tornillo Torx T30
Destornillador Phillips n.° 2#2 Tornillo Phillips

Procedimiento

  1. Instale el soporte de manguera en el chasis.

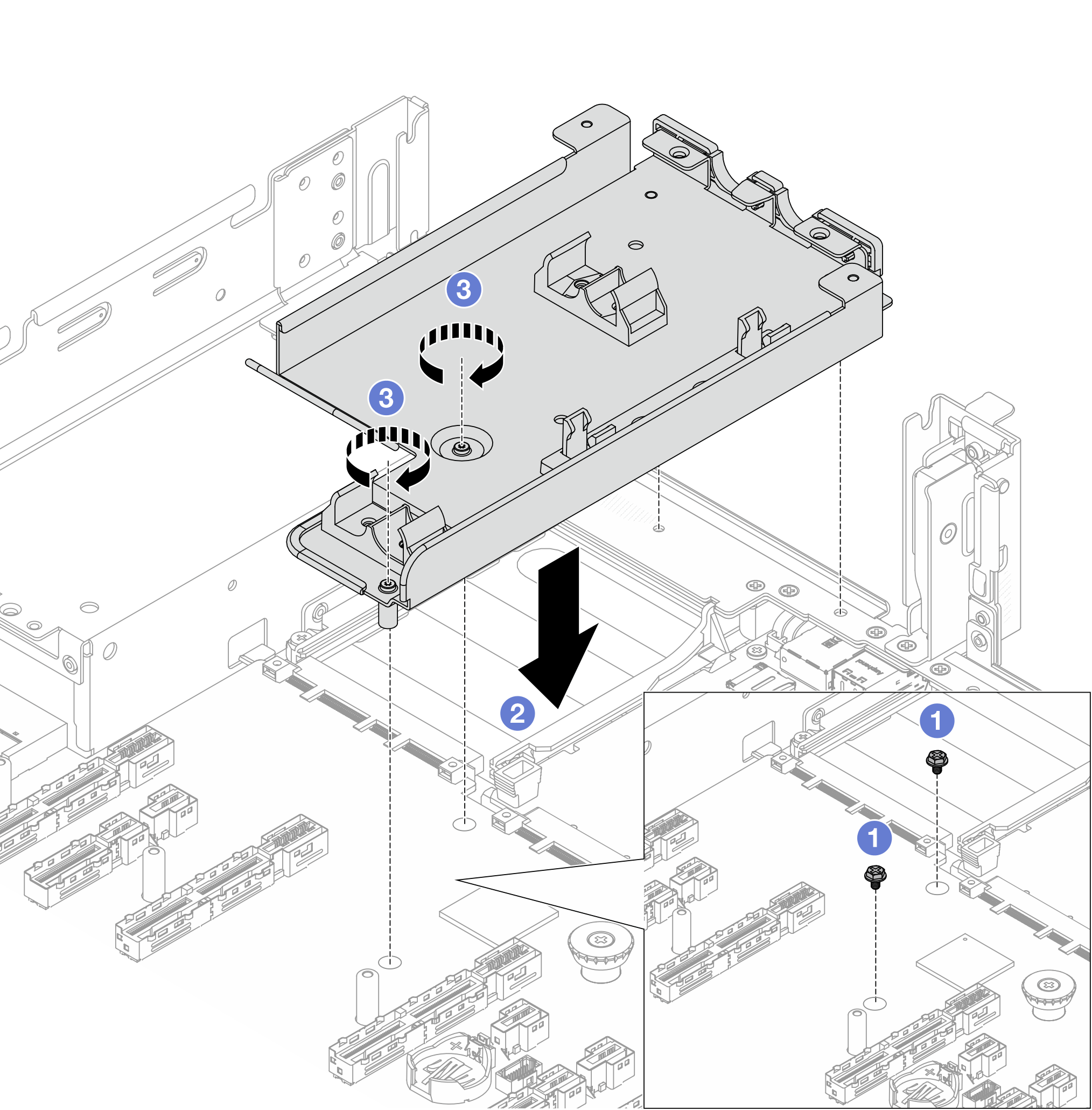

    Figura 1. Instalación del soporte de manguera

    1. Quite los tornillos del conjunto de la placa del sistema si es necesario.
    2. Alinee los orificios de tornillos del soporte de manguera con los orificios de tornillos del conjunto de la placa del sistema y las patillas guía del soporte con los orificios de la pared posterior.
    3. Instale los tornillos para fijar el soporte de manguera al conjunto de la placa del sistema.
  2. (Opcional) Para instalar un nuevo módulo en el procesador actual, asegúrese de tener disponible una toallita limpiadora con alcohol.
    Atención
    Si hay grasa térmica antigua en los procesadores, limpie suavemente la parte superior de los procesadores utilizando una toallita de limpieza con alcohol.
  3. Instale el procesador al Compute Complex Neptune Core Module. Para obtener más información, consulte Instalación de un procesador y disipador de calor.

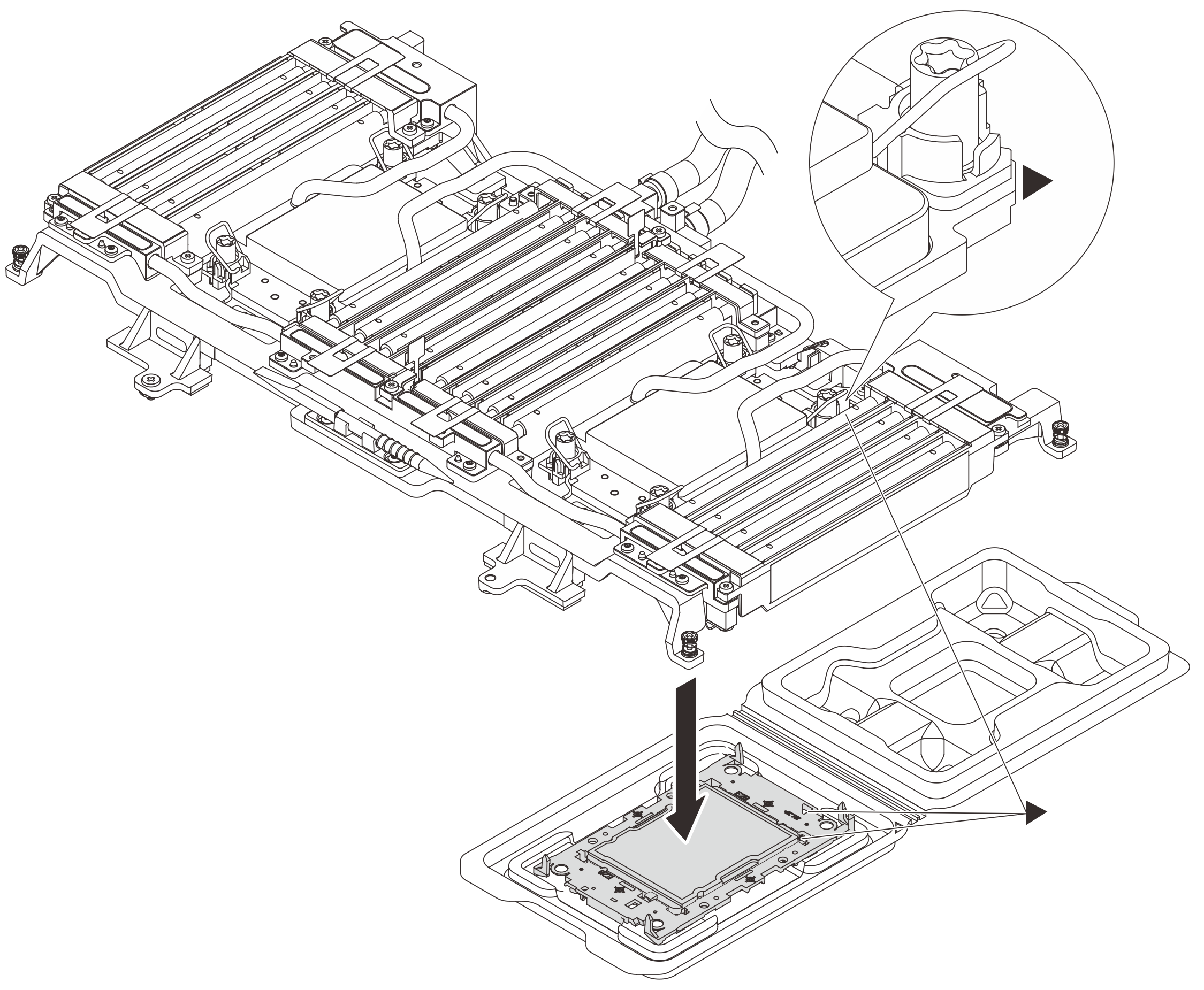

    Figura 2. Instalación de un procesador

    1. Alinee la marca triangular en la etiqueta del conjunto de la placa de frío con la marca triangular en el transportador del procesador y el procesador.

    2. Instale el procesador-transportador en el módulo.

    3. Presione el transportador en su posición hasta que los clips en las cuatro esquinas se enganchen.

  4. (Opcional) Para instalar un módulo nuevo, despegue el papel antiadherente de las almohadillas térmicas.

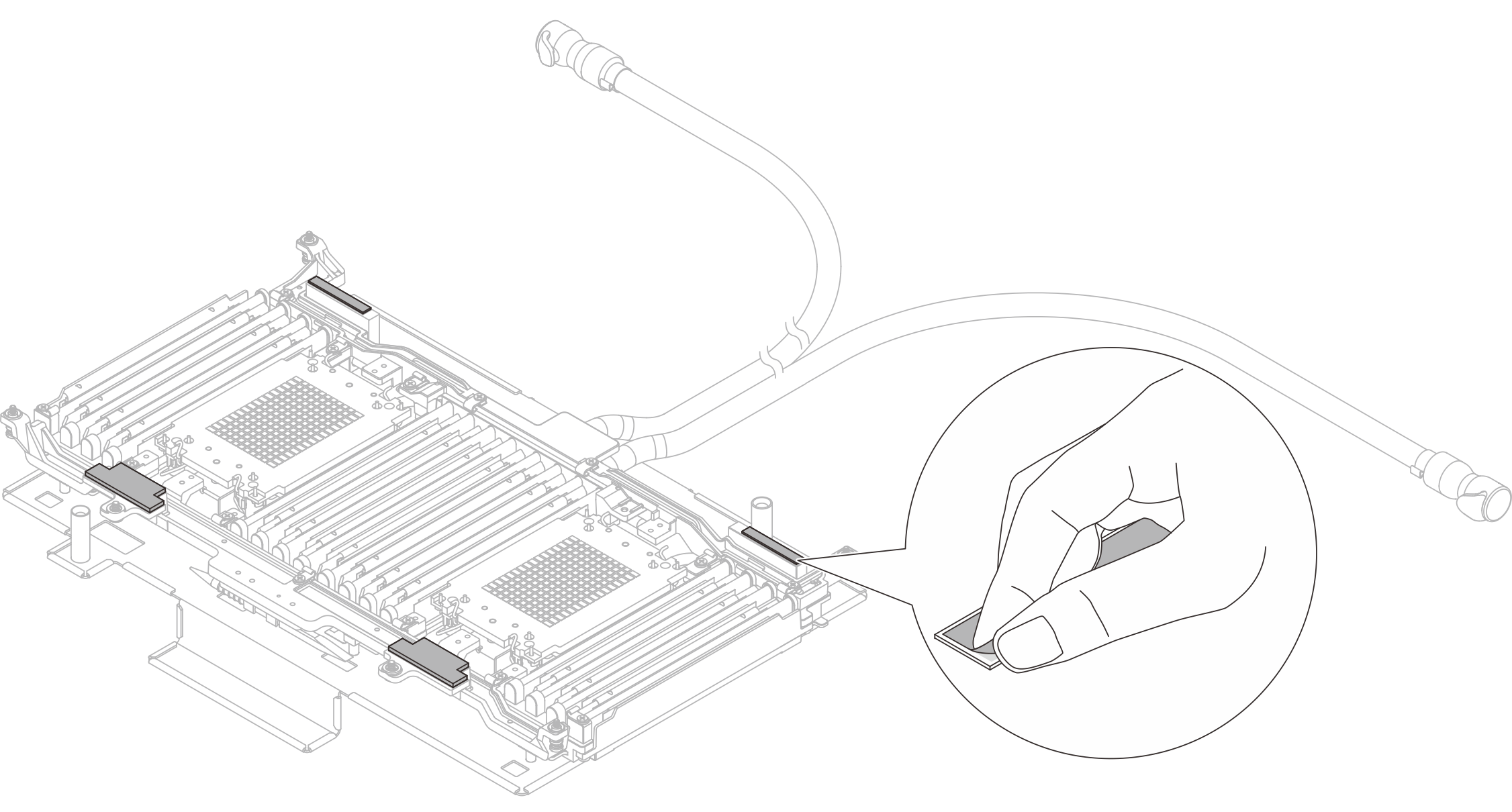

    Figura 3. Despegado del papel antiadherente

  5. Instale el módulo del procesador en el conjunto de la placa del sistema.

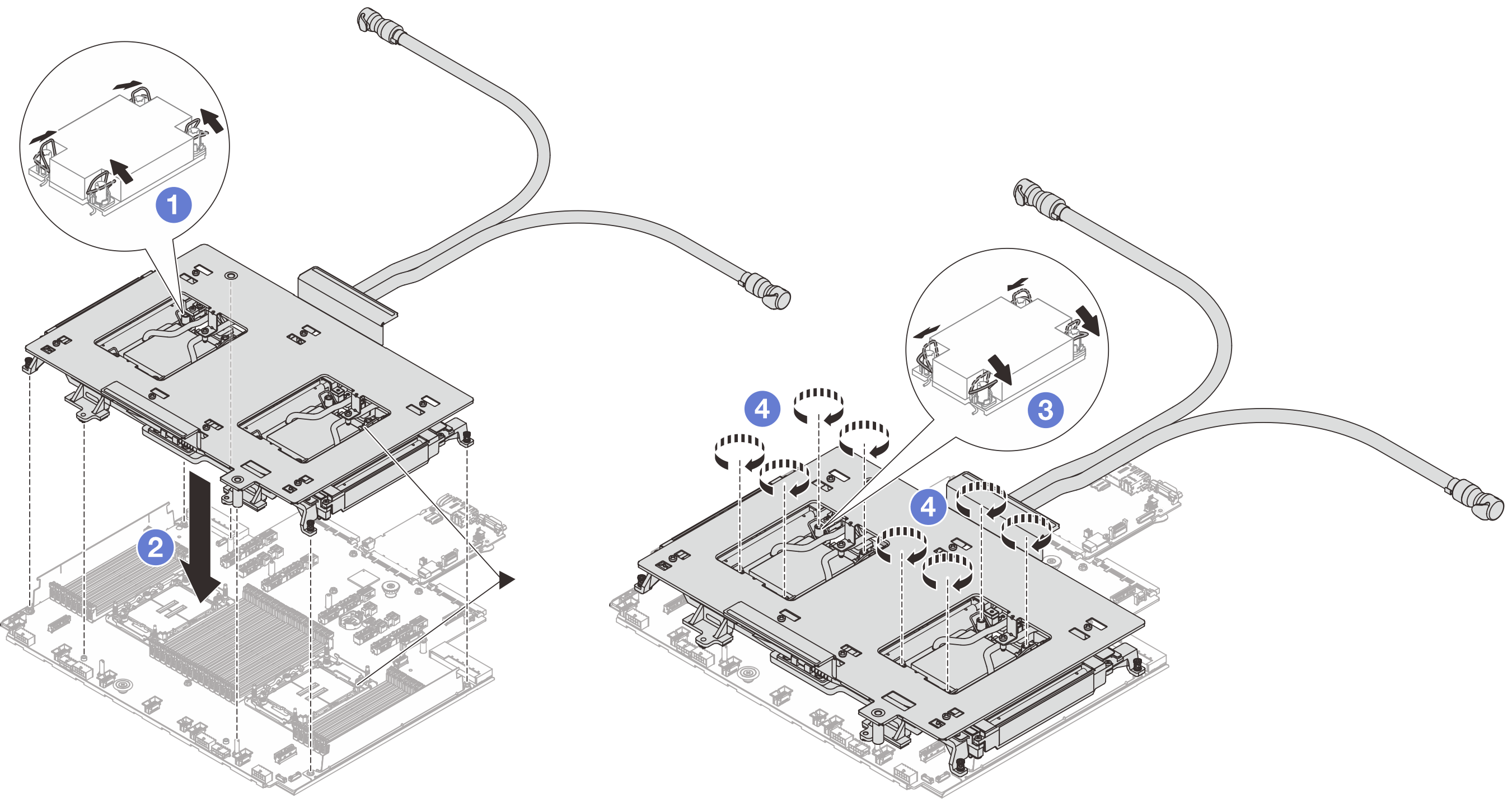

    Figura 4. Instalación del módulo

    1. Gire las barras antinclinación hacia adentro.

    2. Alinee la marca triangular y las cuatro tuercas Torx T30 del conjunto de la placa de frío con la marca triangular y los postes roscados del zócalo del procesador. Luego, inserte el conjunto de la placa de frío en el zócalo del procesador.

    3. Gire las barras antinclinación hacia afuera hasta que se enganchen a los ganchos del zócalo.

  6. Quite la bandeja de envío del módulo.

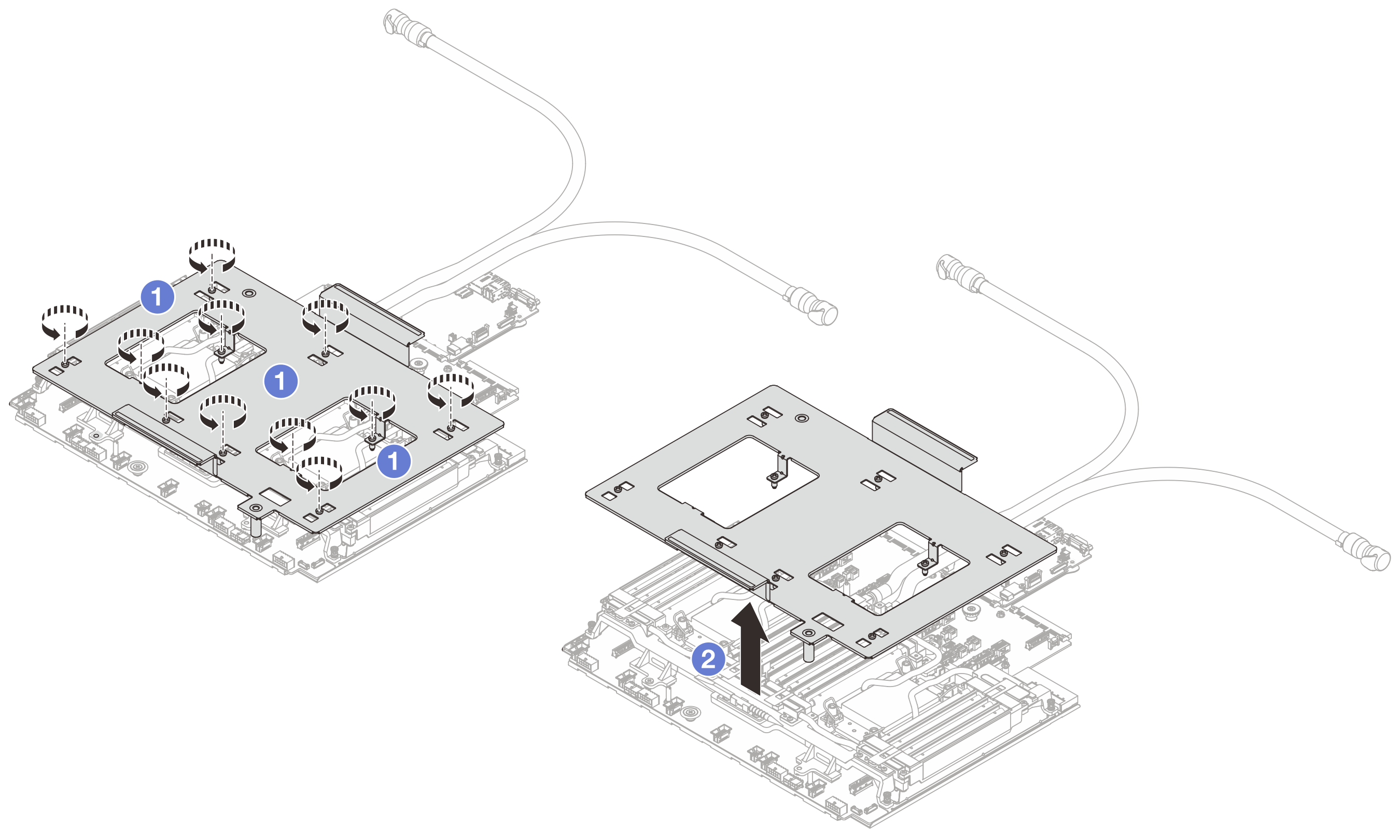

    Figura 5. Extracción de la bandeja de envío

    1. Suelte los tornillos que aseguran la bandeja de envío.
    2. Separe la bandeja de envío del módulo.
  7. Apriete los seis tornillos y ocho tuercas Torx T30 del módulo.
    Nota
    Los usuarios deben apretar las tuercas Torx T30 siguiendo la secuencia de instalación que se muestra en el conjunto de la placa de frío. Apriete los tornillos hasta que se detengan y luego inspeccione visualmente para asegurarse de que no hay espacio entre el hombro del tornillo debajo del conjunto de placa de frío y el zócalo del procesador. (Como referencia, el valor de apriete requerido para que los pasadores se aprieten completamente es de 0,9 a 1,3 newton-metros, 8 a 12"-libra).
    Figura 6. Ajustar los tornillos

  8. Coloque las mangueras y el módulo de sensor de detección de filtraciones en el soporte de la manguera.
    Figura 7. Colocación de las mangueras y módulo de sensor de detección de filtraciones

    1. Coloque las mangueras en el soporte de la manguera.
    2. Coloque el módulo de sensor de detección de filtraciones en el soporte de la manguera.
    Figura 8. Detalles de instalación

    • 1 Manguera de salida
    • 2 Manguera de admisión
    • 3 Módulo de sensor de detección de filtraciones
    Nota

    Para ver el estado de funcionamiento de módulo de sensor de detección de filtraciones, consulte LED en el módulo de sensor de detección de filtraciones.

  9. Conecte el cable del módulo de sensor de detección de filtraciones al conector del conjunto de la placa del sistema. Consulte Disposición interna de los cables.
  10. Instale el compartimiento de expansión 3FH.

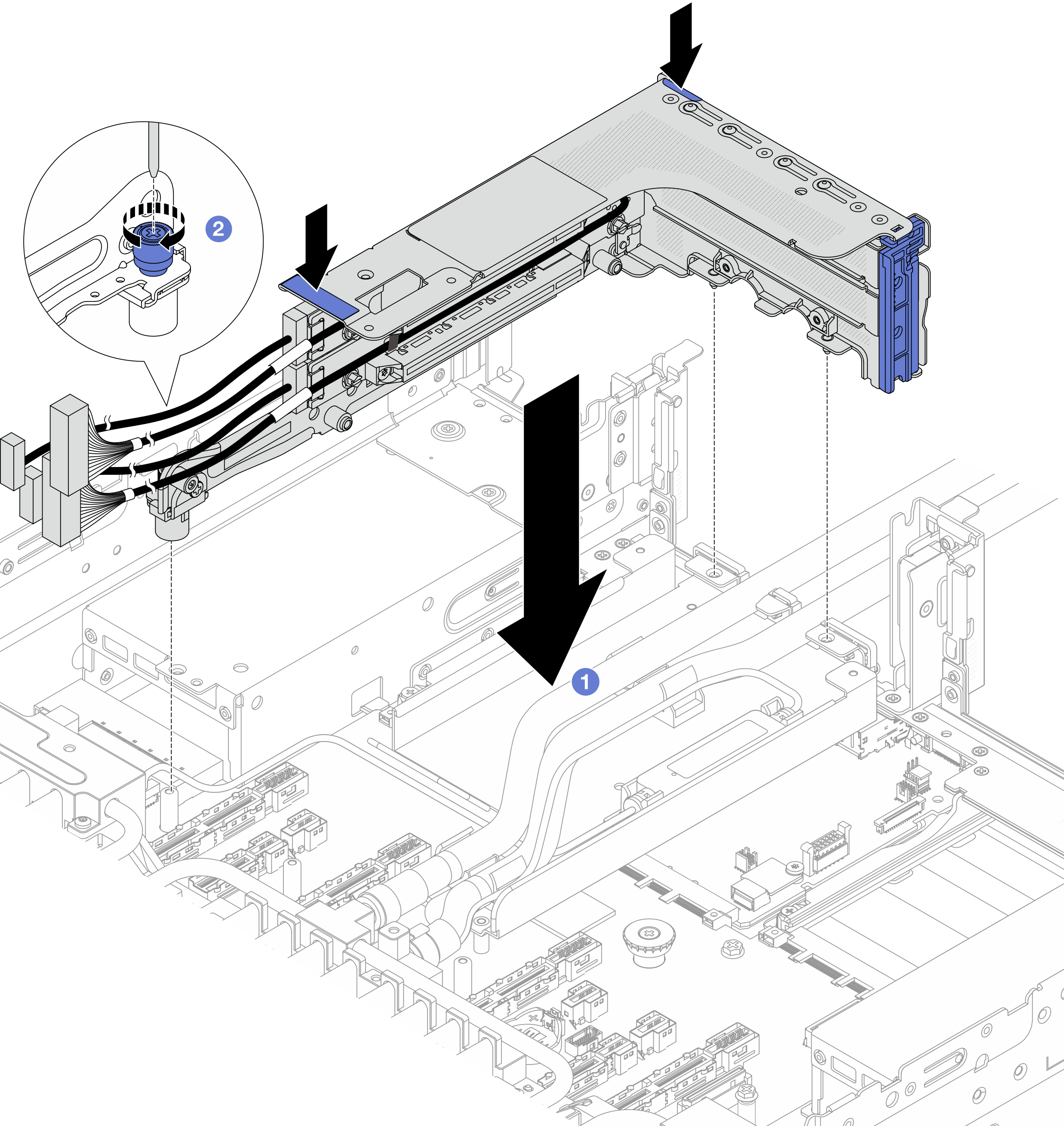

    Figura 9. Instalación del compartimiento de expansión 3FH

    1. Baje el compartimiento de expansión al chasis.
    2. Apriete el tornillo para fijar el compartimiento de expansión.
  11. Si es necesario, instale el conjunto del compartimiento de la unidad posterior. Consulte Sustitución del compartimiento de la unidad posterior.
  12. Instale el deflector de aire o el compartimiento de la unidad central. Consulte Instalación del deflector de aire o Instalación de la placa posterior de la unidad central y el compartimiento de la unidad.
  13. Instale la cubierta superior. Consulte Instalación de la cubierta superior.
  14. Instale el servidor en el bastidor. Consulte Sustitución del servidor.
  15. Instale los conectores rápidos en los múltiples. Consulte Instalación del múltiple (sistema en bastidor) o Instalación del múltiple (sistema en hilera).

Después de finalizar

Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
