Installation du Lenovo Compute Complex Neptune Core Module

Suivez les instructions de cette section pour installer le Compute Complex Neptune Core Module.

Important
  • Cette tâche doit être effectuée par des techniciens qualifiés et certifiés par le service de maintenance Lenovo. N’essayez pas de retirer ou d’installer le composant si vous ne possédez pas de formation ou de qualification appropriée.

  • Contactez l’équipe Lenovo Professional Services si vous avez besoin d’aide en vue de la première installation de composants.

À propos de cette tâche

S011
sharp edge
ATTENTION
Bords, coins ou articulations tranchants.
Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

ATTENTION
Lors du retrait d’un nouveau Compute Complex Neptune Core Module de la boîte d’expédition, sortez l’assemblage de plaque froide avec le support de transport fixé afin d’empêcher la pâte thermoconductrice de l’assemblage de plaque froide d’être endommagée.
Liste des types de tournevis dynamométriquesType de vis
Tournevis T30 TorxVis Torx T30
Tournevis Phillips n° 2Vis cruciforme n° 2

Procédure

  1. Installez le support de tuyaux sur le châssis.

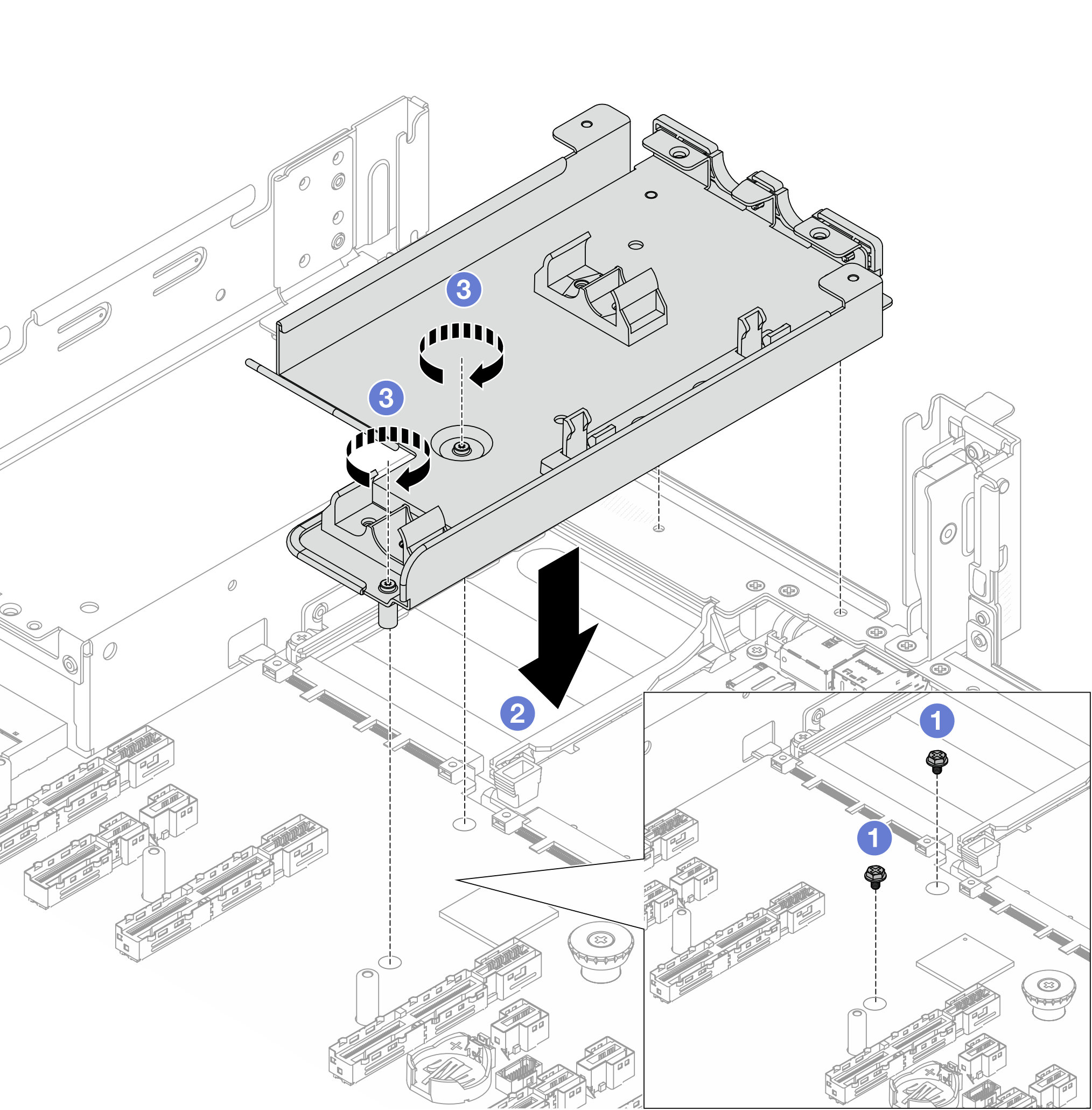

    Figure 1. Installation du support de tuyaux

    1. Retirez les vis du bloc carte mère, si nécessaire.
    2. Alignez les trous de vis du support de tuyaux sur les trous de vis du bloc carte mère, puis les broches de guidage du support sur les trous de la paroi arrière.
    3. Installez les vis pour fixer le support de tuyaux au bloc carte mère.
  2. (Facultatif) Pour installer un nouveau module sur le processeur actuel, assurez-vous de disposer d’un tampon de nettoyage imbibé d’alcool.
    Avertissement
    S’il reste de la pâte thermoconductrice sur les processeurs, nettoyez délicatement le dessus des processeurs à l’aide d’un chiffon doux imbibé d’alcool.
  3. Installez le processeur sur le Compute Complex Neptune Core Module. Pour plus d'informations, voir Installation d’un processeur-dissipateur thermique.

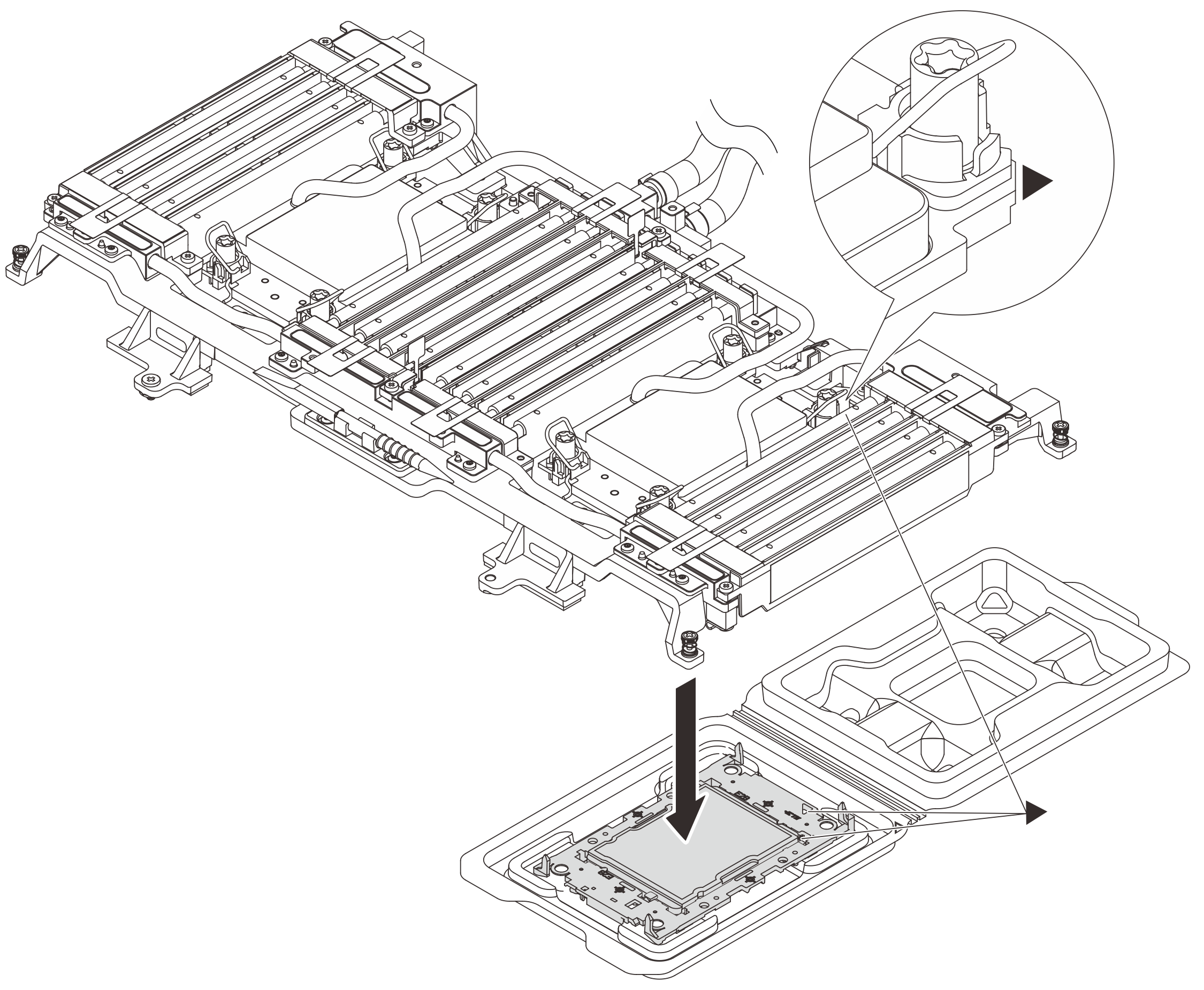

    Figure 2. Installation du processeur

    1. Alignez la marque triangulaire sur l’étiquette de l’assemblage de plaque froide avec celle qui se trouve sur le support du processeur et sur le processeur.

    2. Installez le support de processeur sur le module.

    3. Appuyez sur le support jusqu’à ce que les pattes de chacun des quatre côtés s’enclenchent.

  4. (Facultatif) Pour installer un nouveau module, retirez le papier antiadhésif des tampons thermiques.

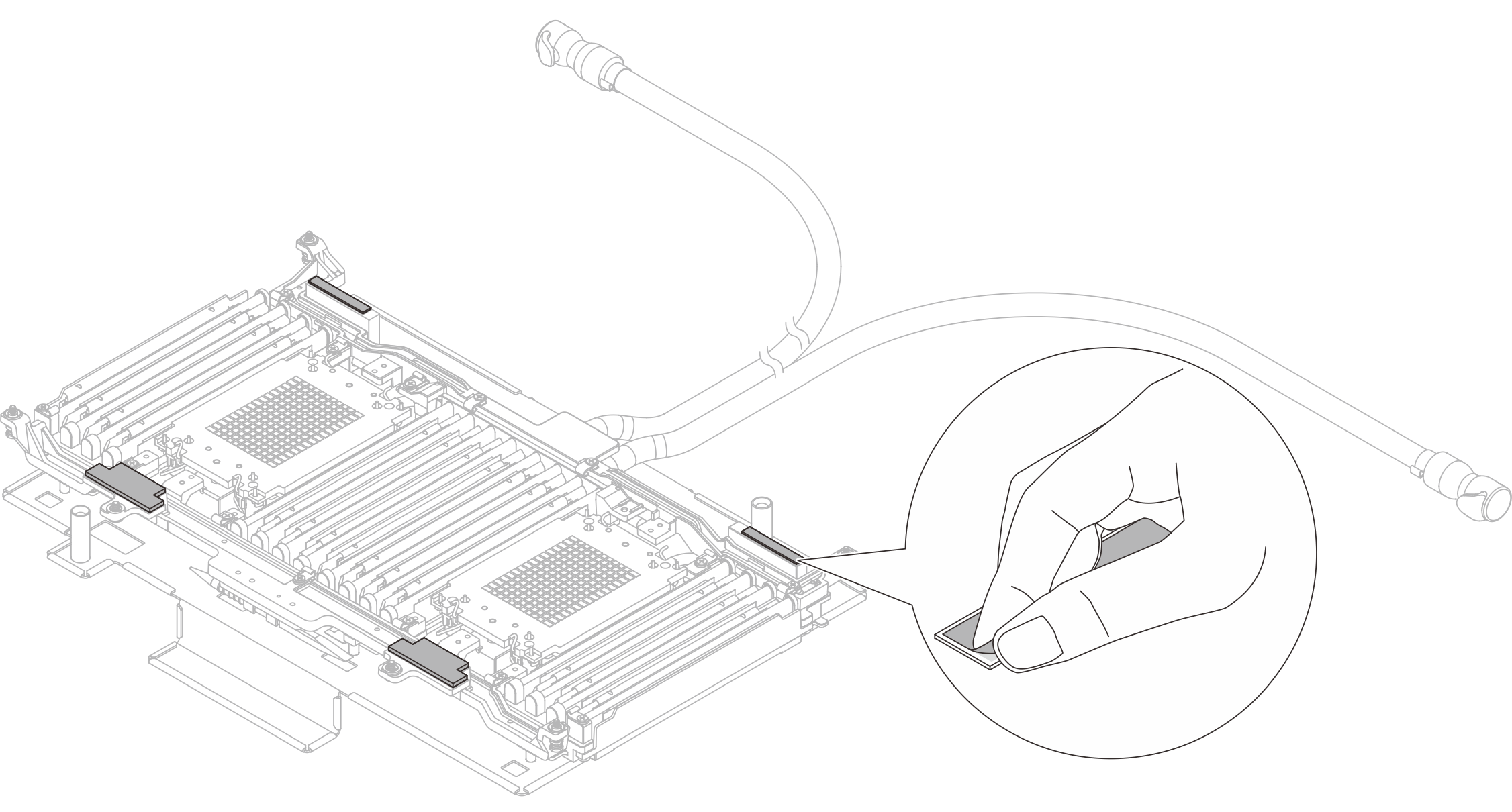

    Figure 3. Retrait du papier antiadhésif

  5. Installez le module-processeur sur le bloc carte mère.

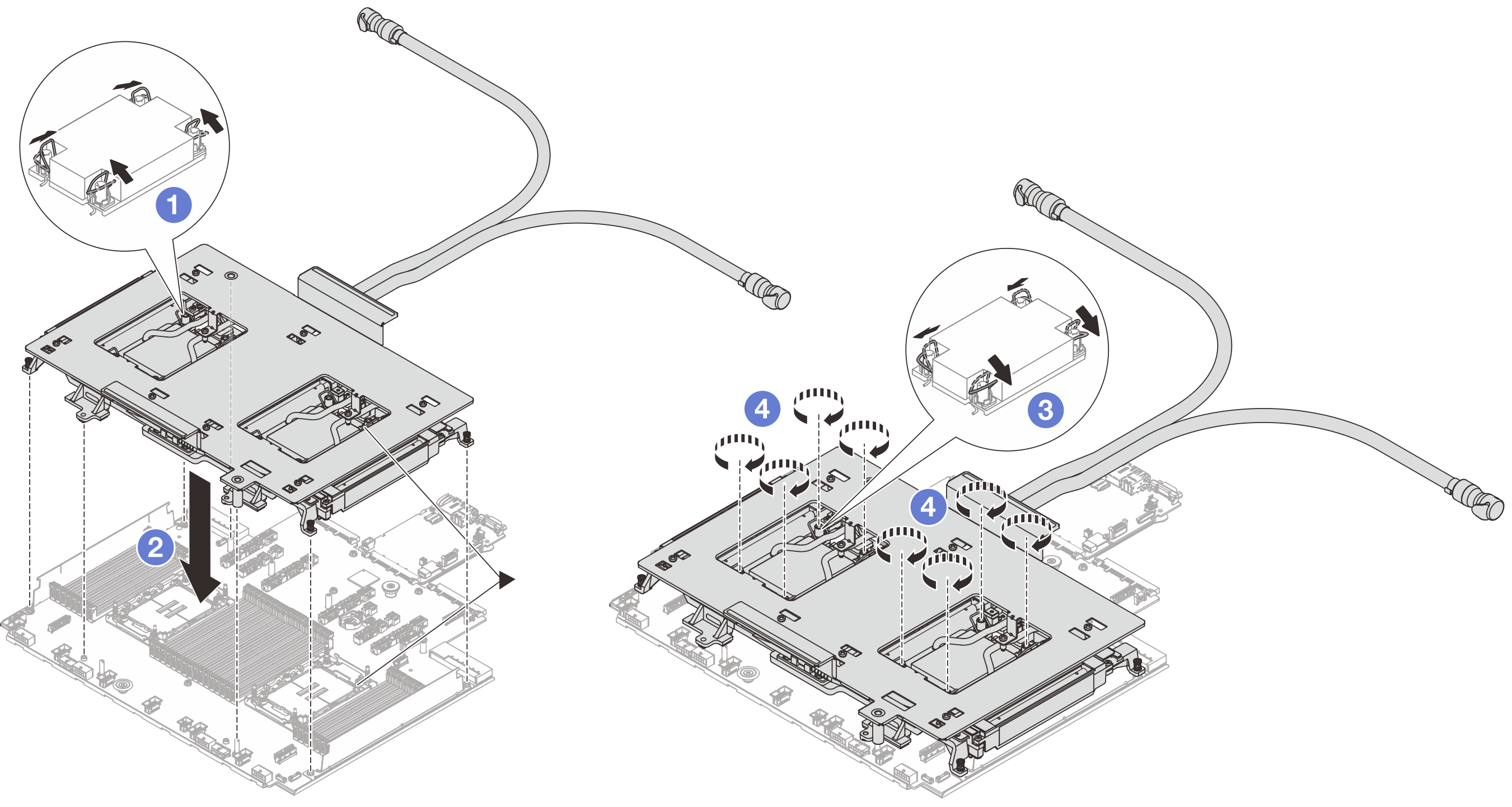

    Figure 4. Installation du module

    1. Faites pivoter le crochet du câble anti-inclinaison vers l’intérieur.

    2. Alignez la marque triangulaire et les quatre écrous T30 Torx situés sur l’assemblage de plaque froide sur la marque triangulaire et les tiges filetées du socket de processeur ; insérez ensuite l’assemblage de plaque froide dans le socket de processeur.

    3. Faites pivoter les crochets du câble anti-inclinaison vers l’extérieur jusqu’à ce qu’ils s’enclenchent avec les crochets du connecteur.

  6. Retirez le support de transport du module.

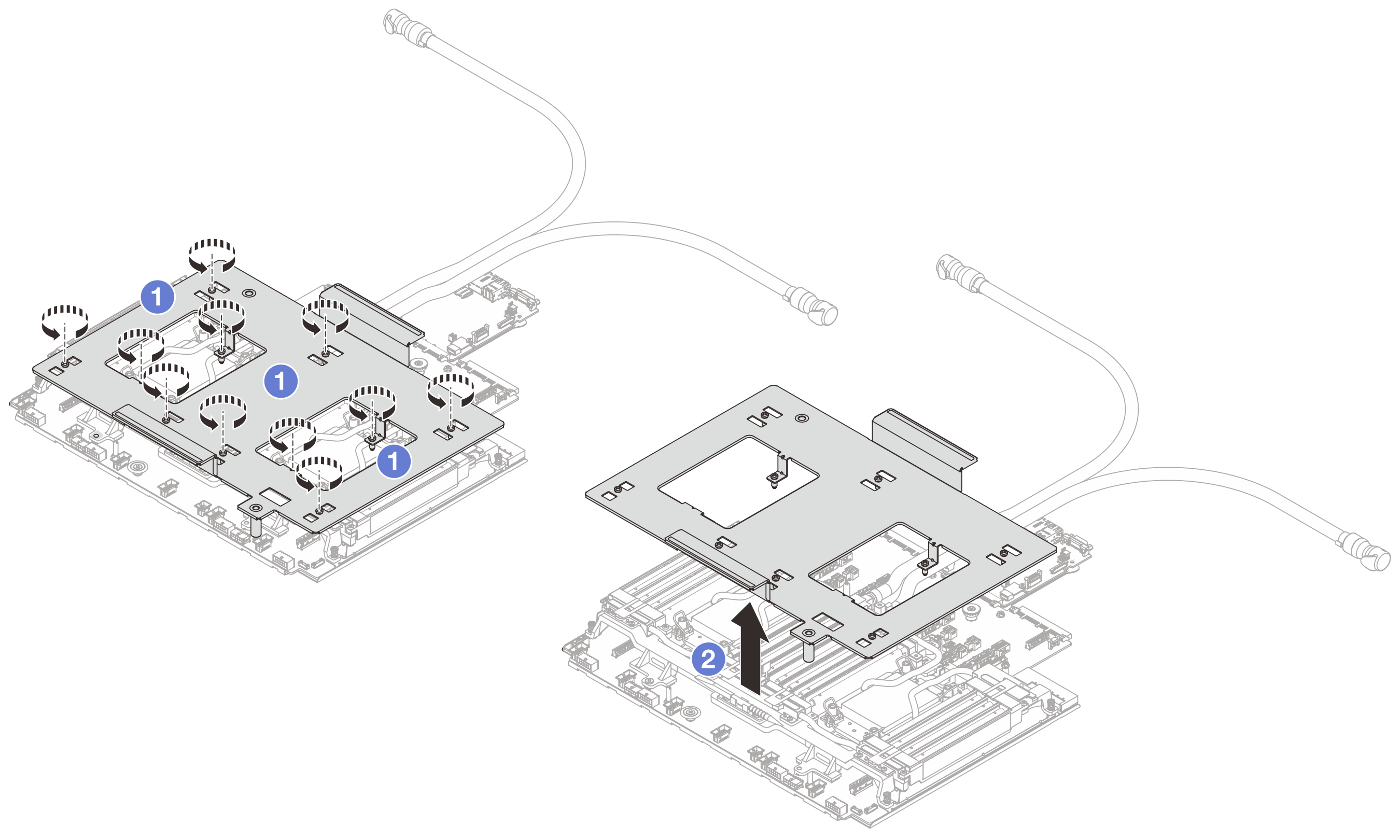

    Figure 5. Retrait du support de transport

    1. Desserrez les vis qui fixent le support de transport.
    2. Séparez le module du support de transport.
  7. Serrez les six vis et les huit écrous Torx T30 sur le module.
    Remarque
    Les utilisateurs doivent serrer les écrous Torx T30 selon l’ordre d’installation indiqué sur l’assemblage de plaque froide. Serrez les vis au maximum ; puis assurez-vous visuellement qu'il n'y a pas d’espace entre la vis épaulée située sous l’assemblage de plaque froide et le connecteur de processeur. (Pour référence, le couple requis pour serrer les attaches au maximum est de 0,9 à 1,3 newton-mètre, 8 à 12 pouces-livres.)
    Figure 6. Serrage des vis

  8. Placez les tuyaux et le module de capteur de détection de fuites sur le support de tuyaux.
    Figure 7. Mise en place des tuyaux et du module de capteur de détection de fuites

    1. Placez les tuyaux sur le support de tuyaux.
    2. Placez le module de capteur de détection de fuites sur le support de tuyaux.
    Figure 8. Détails de l'installation

    • 1 Tuyau de sortie
    • 2 Tuyau d’entrée
    • 3 Module de capteur de détection de fuites
    Remarque

    Pour connaître l’état de fonctionnement du module de capteur de détection de fuites, voir Voyant du module de capteur de détection de fuite.

  9. Branchez le câble du module de capteur de détection de fuites sur le connecteur du bloc carte mère. Voir Cheminement interne des câbles.
  10. Installez le boîtier de la carte mezzanine 3FH.

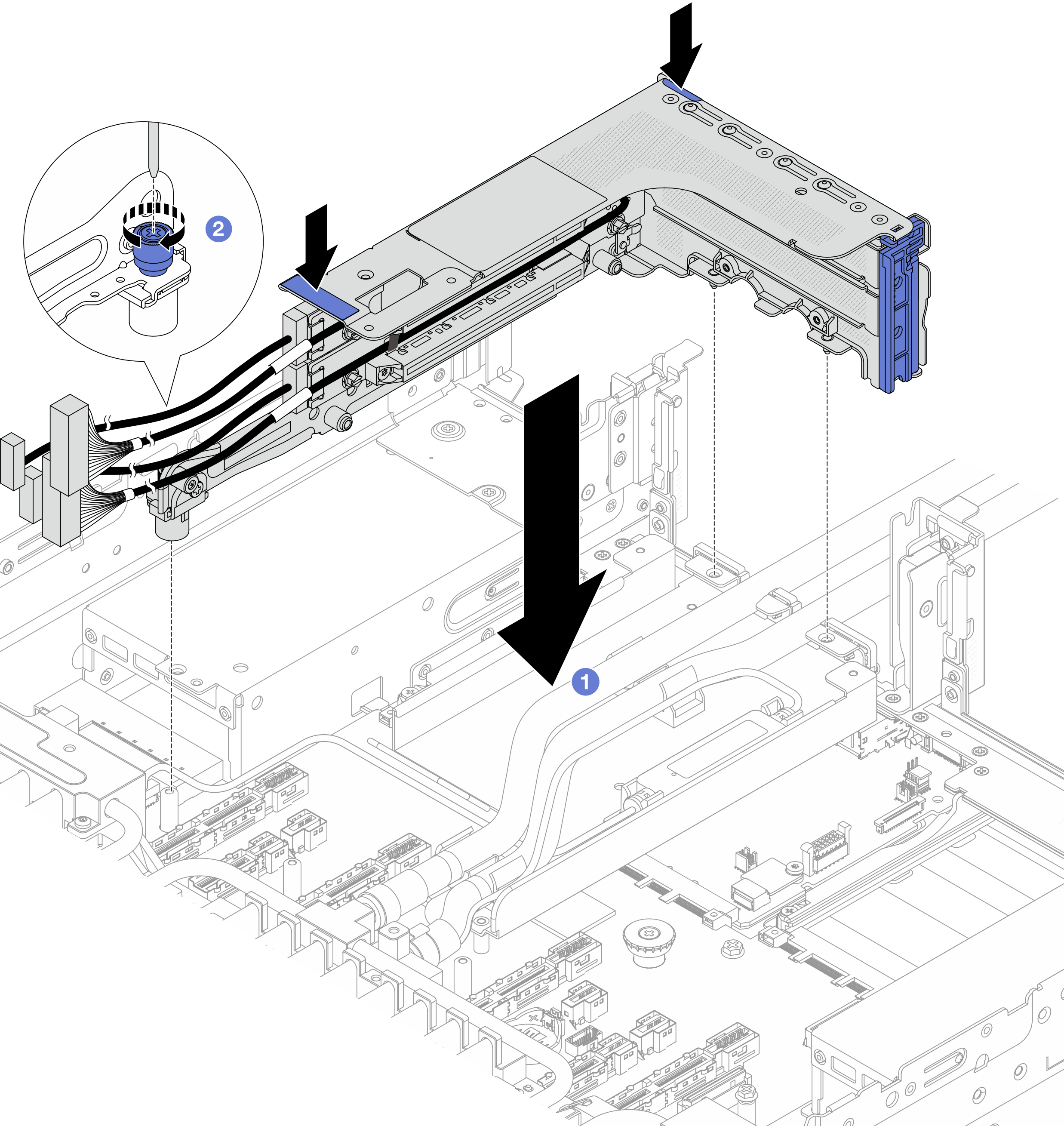

    Figure 9. Installation du boîtier de la carte mezzanine 3FH

    1. Abaissez le boîtier de carte mezzanine dans le châssis.
    2. Serrez la vis pour bien fixer le boîtier de carte mezzanine.
  11. Installez le bloc boîtier d'unités de disque dur arrière, si nécessaire. Voir Remplacement du boîtier d'unités de disque dur arrière.
  12. Installation de la grille d’aération ou du boîtier d’unités de disque dur central. Voir Installation de la grille d’aération ou Installation du boîtier d’unités de disque dur et du fond de panier d’unité centraux.
  13. Installez le capot supérieur. Pour plus d'informations, voir Installation du carter supérieur.
  14. Installez le serveur dans l'armoire. Pour plus d'informations, voir Remplacement du serveur.
  15. Installez les fiches de connexion rapide sur les collecteurs. Voir Installation du collecteur (système dans une armoire) ou Installation du collecteur (système en rangée).

Après avoir terminé

Terminez le remplacement des composants. Pour plus d’informations, voir Fin du remplacement des composants.
