Lenovo Compute Complex Neptune Core Module installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, wenn Sie den Compute Complex Neptune Core Module installieren möchten.

Wichtig

• Diese Aufgabe muss von qualifizierten Kundendiensttechnikern durchgeführt werden, die von Lenovo Service zertifiziert sind. Versuchen Sie nicht, die Komponente ohne eine passende Schulung und Qualifikation zu entfernen oder zu installieren.

• Wenden Sie sich an Lenovo Professional Services, wenn Sie das Teil zum ersten Mal installieren möchten.

Zu dieser Aufgabe

S011

VORSICHT

Scharfe Kanten, Ecken oder Scharniere in der Nähe.

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

• Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

• Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

VORSICHT

Wenn Sie ein neues Compute Complex Neptune Core Module aus dem Versandkarton entnehmen, heben Sie die Kühlplattenbaugruppe mit dem daran befestigten Versandeinbaurahmen heraus, damit die Wärmeleitpaste auf dem Kühlplattenbaugruppe nicht weggewischt wird.

Liste der Drehmomentschraubendrehertypen	Schraubentyp
T30-Torx-Schraubendreher	T30-Torx-Schrauben
#2 Kreuzschlitzschraubendreher	PH2-Kreuzschlitzschraube

Vorgehensweise

1. Bringen Sie die Schlauchhalterung am Gehäuse an.

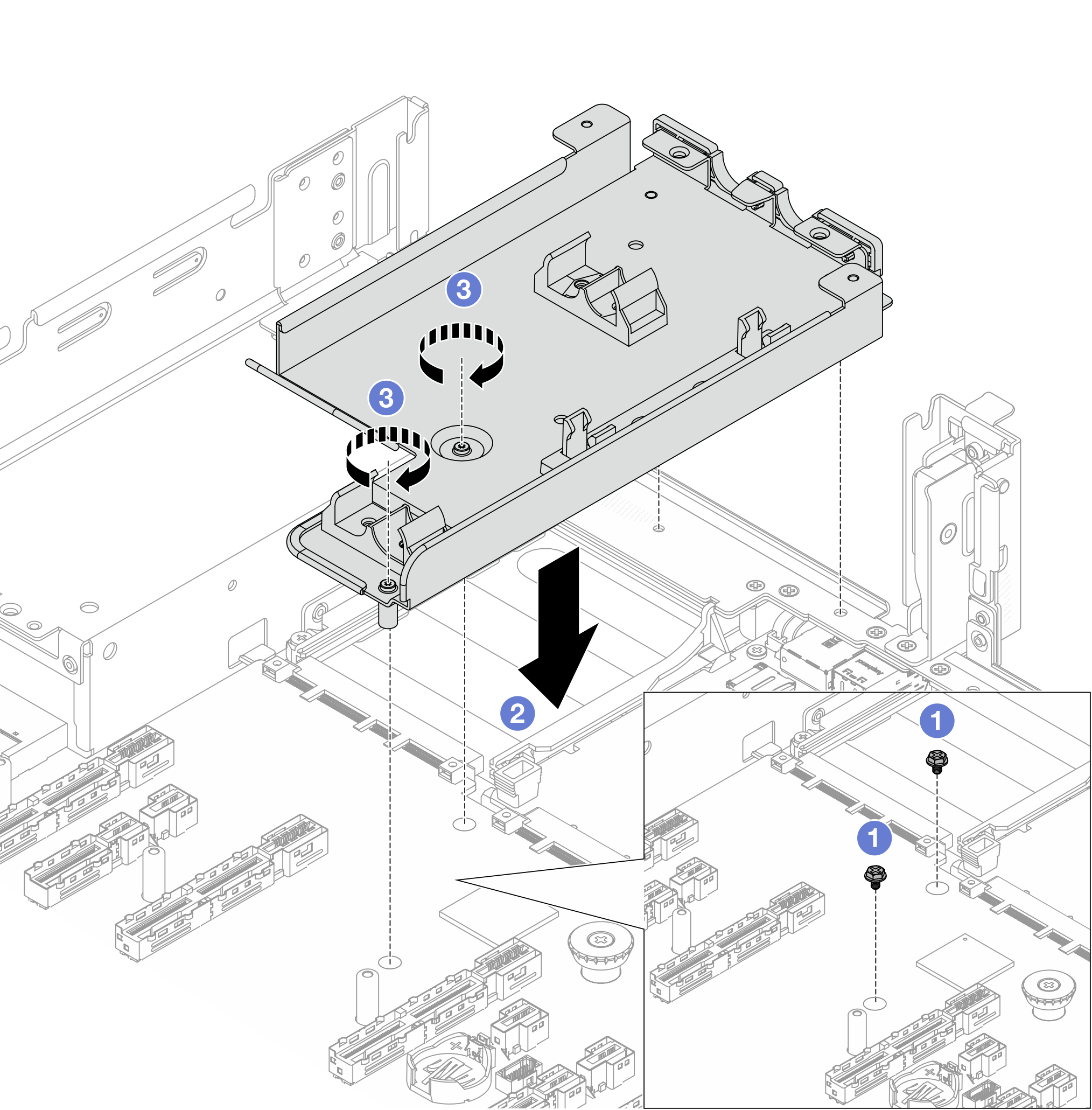

   Abbildung 1. Installieren der Schlauchhalterung






   1. Falls erforderlich, entfernen Sie die Schrauben an der Systemplatinenbaugruppe.
   2. Richten Sie die Schraubenlöcher der Schlauchhalterung an den Schraubenlöchern der Systemplatinenbaugruppe aus und richten Sie die Führungsstifte der Halterung an den Öffnungen an der Rückwand aus.
   3. Bringen Sie die Schrauben an, um die Schlauchhalterung an der Systemplatinenbaugruppe zu befestigen.
2. (Optional) Um ein neues Modul auf dem aktuellen Prozessor zu installieren, stellen Sie sicher, dass Sie ein alkoholhaltiges Reinigungstuch zur Verfügung haben.
   Achtung

   Wenn noch alte Wärmeleitpaste auf den Prozessoren vorhanden ist, reinigen Sie die Oberseite der Prozessoren vorsichtig mit einem alkoholhaltigen Reinigungstuch.
3. Installieren Sie den Prozessor am Compute Complex Neptune Core Module. Weitere Informationen finden Sie unter Prozessor und Kühlkörper installieren.

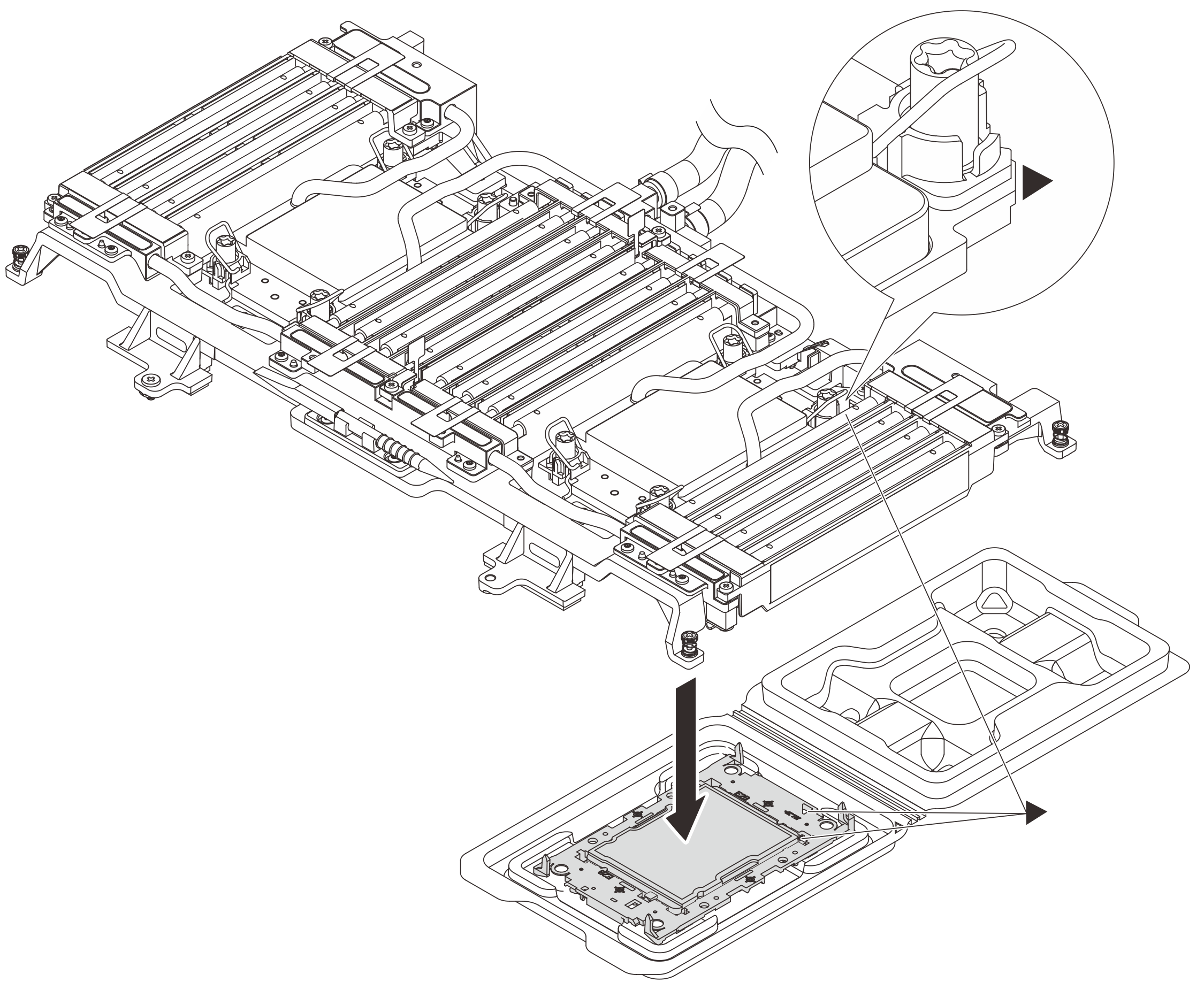

   Abbildung 2. Installieren des Prozessors



   1. Richten Sie die dreieckige Markierung auf dem Etikett der Kühlplattenbaugruppe an der dreieckigen Markierung auf dem Prozessorträger und dem Prozessor aus.

   2. Installieren Sie den Prozessorträger auf dem Modul.

   3. Drücken Sie den Träger nach unten, bis die Klammern an allen vier Ecken einrasten.

4. (Optional) Um ein neues Modul zu installieren, ziehen Sie das Trennpapier von den Wärmepads ab.

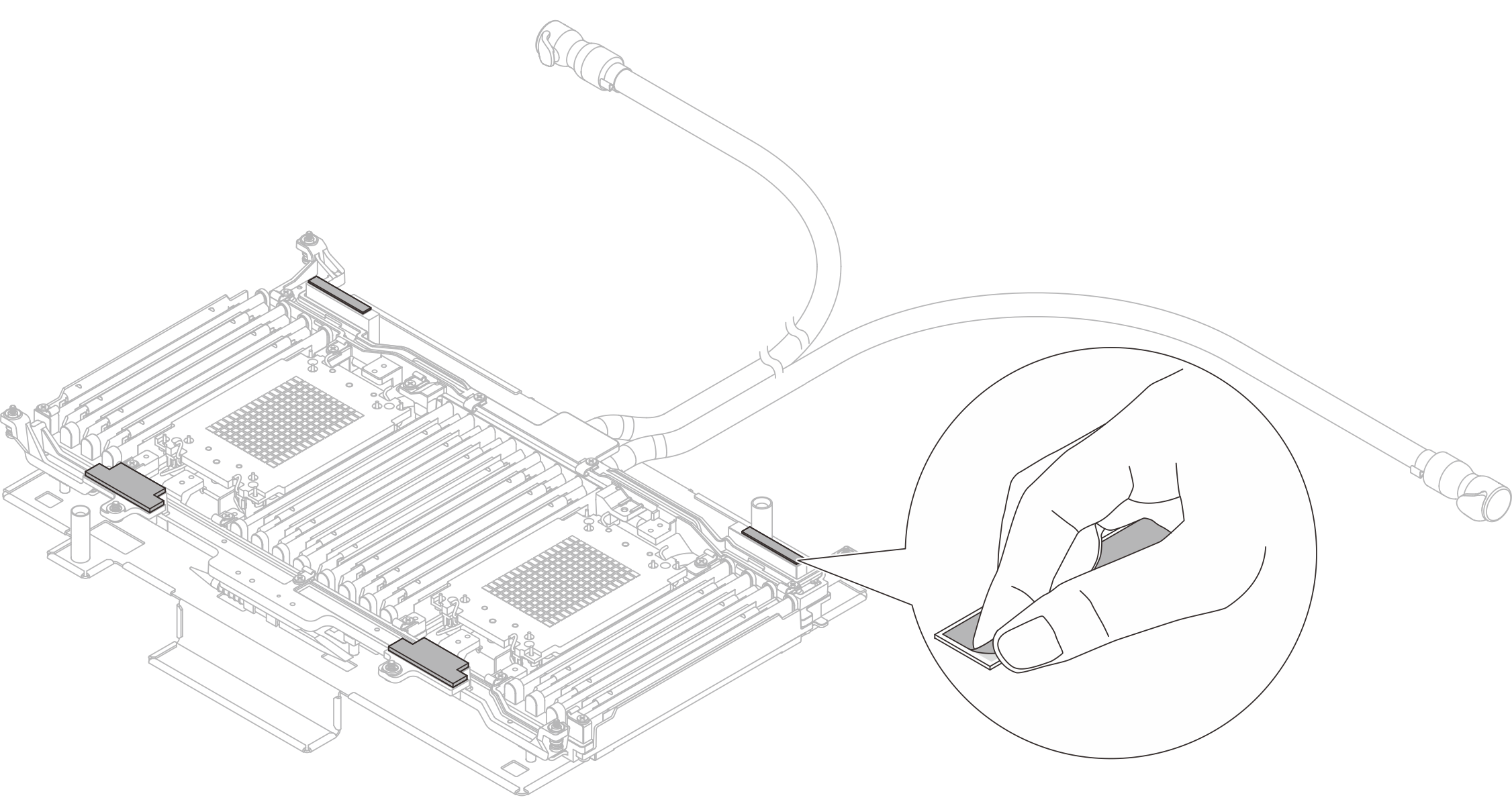

   Abbildung 3. Abziehen des Trennpapiers


5. Installieren Sie das Prozessormodul an der Systemplatinenbaugruppe.

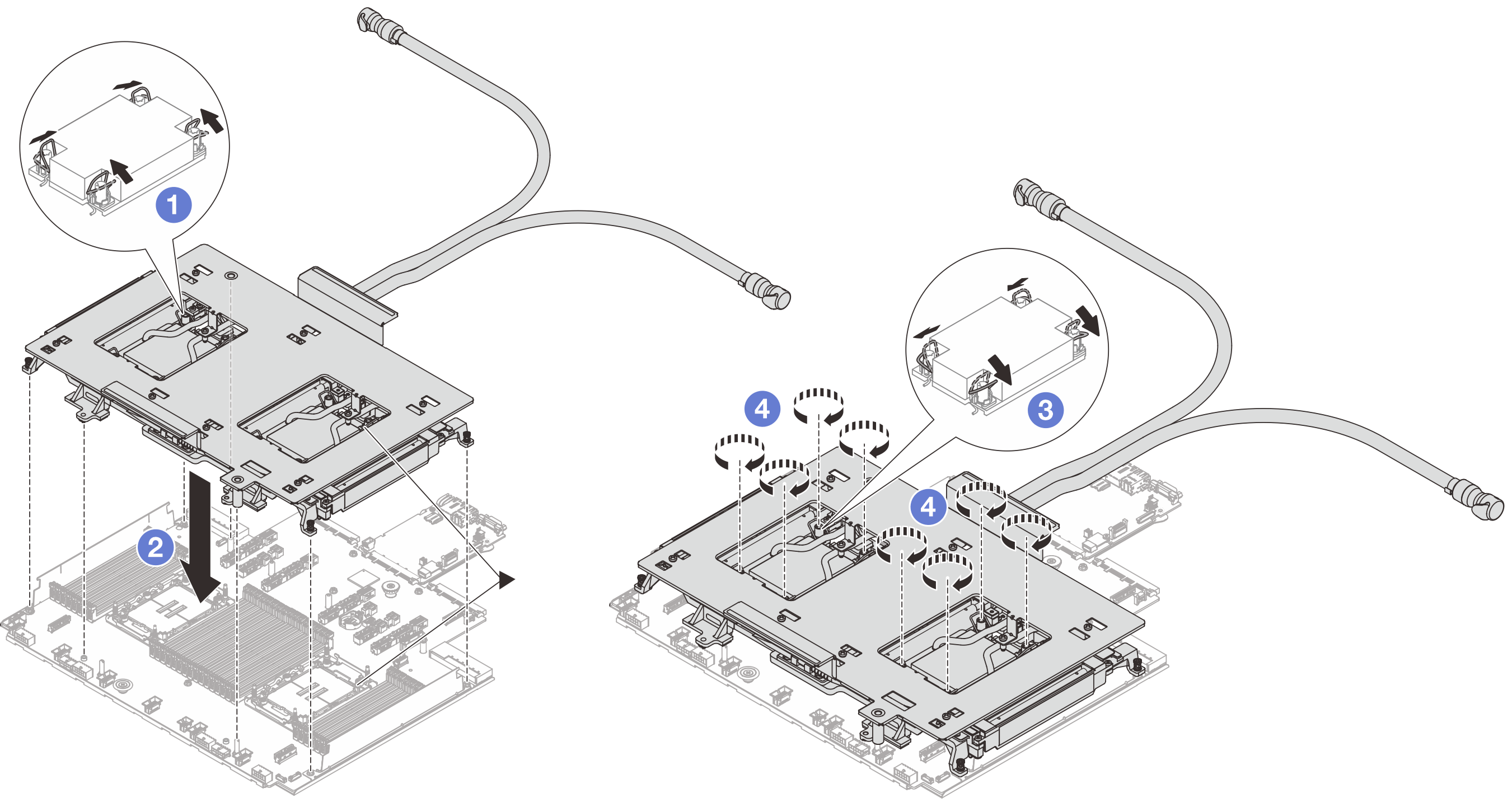

   Abbildung 4. Installieren des Moduls



   1. Drehen Sie die Kippschutzbügel nach innen.

   2. Richten Sie die dreieckige Markierung und die vier T30-Torx-Muttern auf der Kühlplattenbaugruppe an der dreieckigen Markierung und den Gewindestiften des Prozessorsockels aus. Setzen Sie dann die Kühlplattenbaugruppe in den Prozessorsockel ein.

   3. Drehen Sie die Kippschutzbügel nach außen, bis sie in den Haken im Sockel einrasten.

6. Entfernen Sie den Versandeinbaurahmen vom Modul.

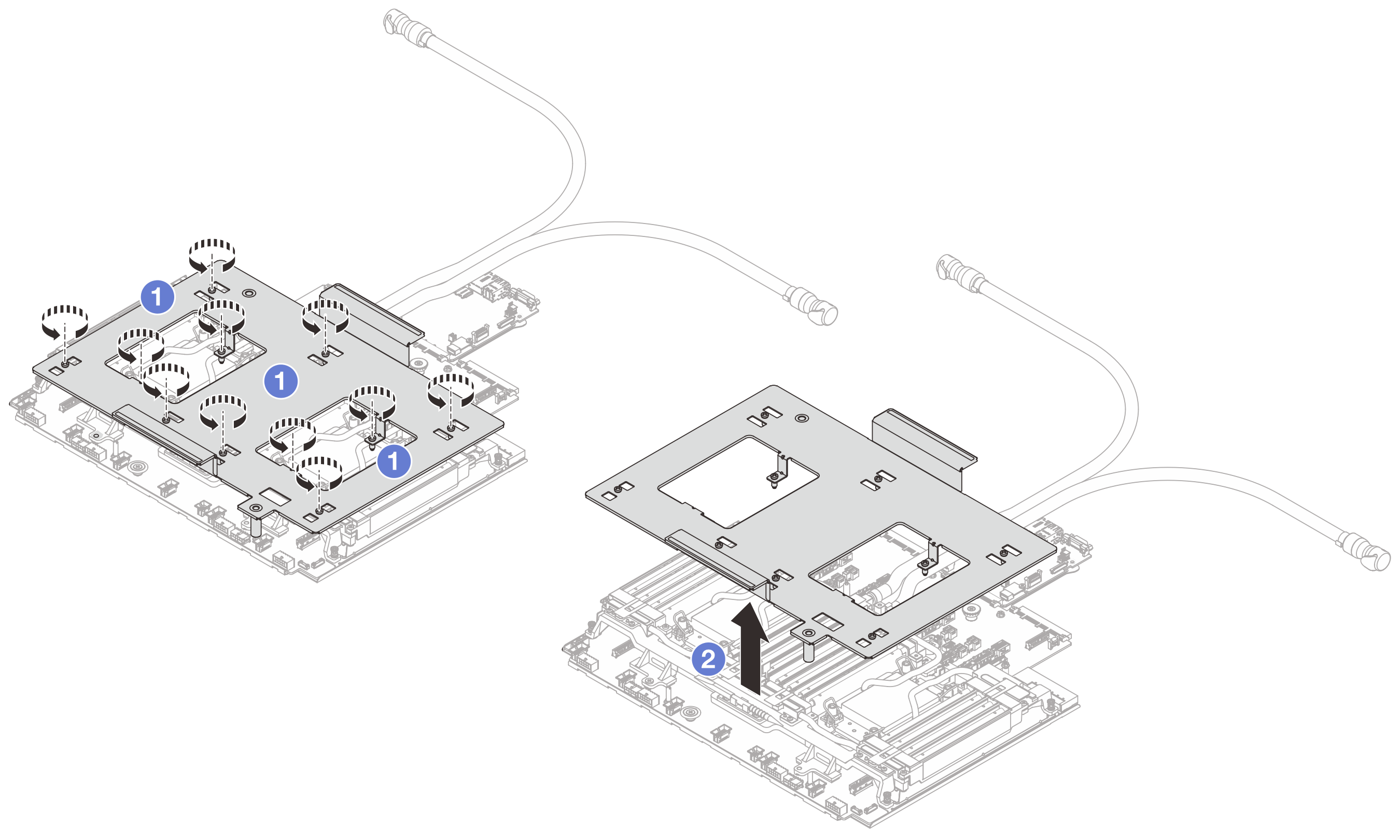

   Abbildung 5. Entfernen des Versandeinbaurahmens


   1. Lösen Sie die Schrauben, mit denen der Versandeinbaurahmen befestigt ist.
   2. Trennen Sie den Versandeinbaurahmen vom Modul.
7. Ziehen Sie die sechs Schrauben und acht T30-Torx-Muttern am Modul fest.
   Anmerkung

   Benutzer sollten die T30-Torx-Muttern in der Installationsreihenfolge anziehen, die auf der Kühlplattenbaugruppe angezeigt ist. Ziehen Sie die Schrauben fest, bis sie sich nicht mehr drehen lassen. Prüfen Sie dann, dass keine Lücke zwischen dem Schraubenansatz an der Kühlplattenbaugruppe und dem Prozessorsockel vorhanden ist. (Als Referenz: Das Drehmoment, das erforderlich ist, um die Befestigungselemente vollständig anzuziehen, beträgt 0,9-1,3 Newtonmeter bzw. 8-12 Poundforce Inch)

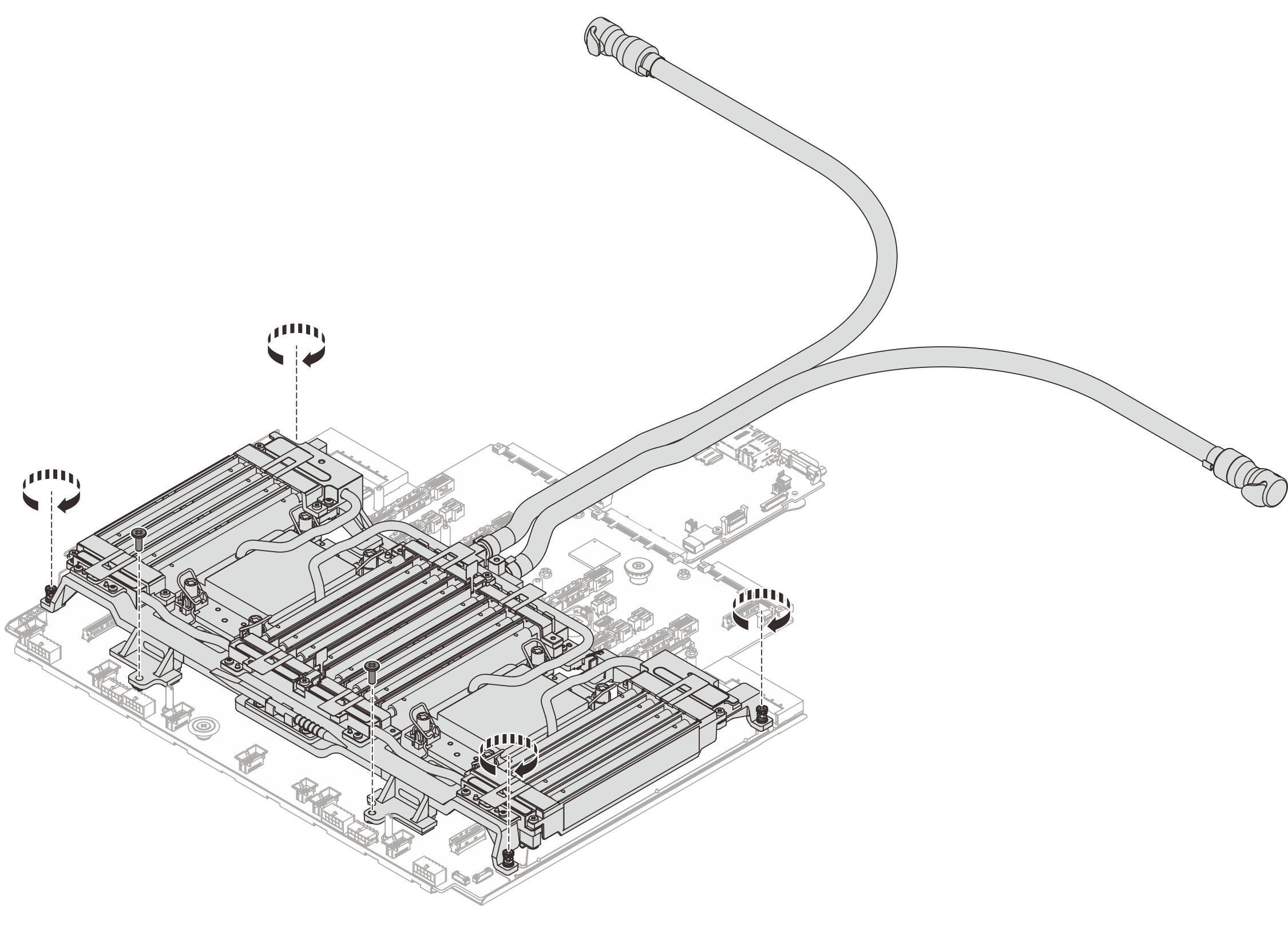

   Abbildung 6. Schrauben festziehen


8. Setzen Sie die Schläuche und das Flüssigkeitserkennungssensormodul auf die Schlauchhalterung.

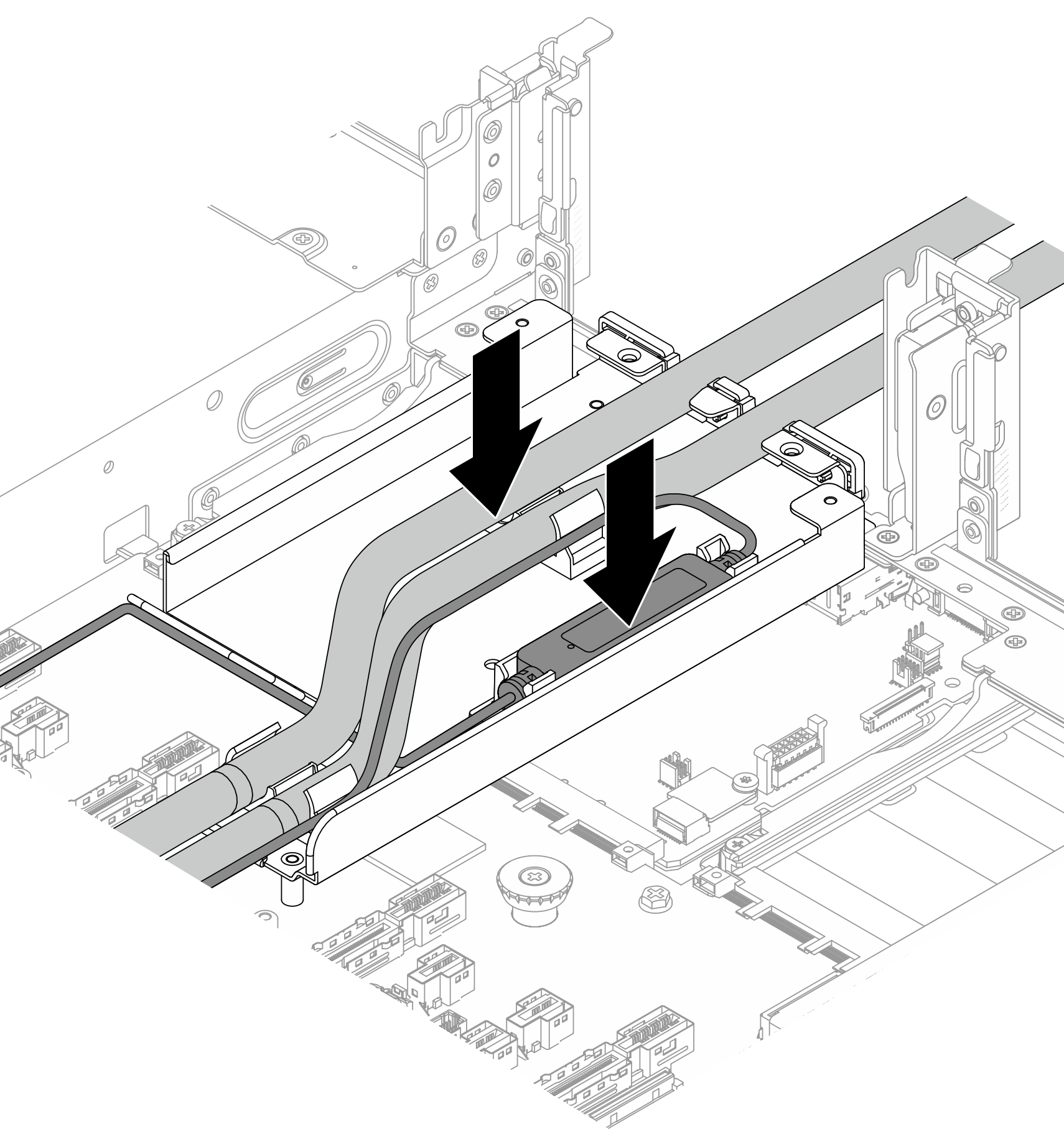

   Abbildung 7. Platzieren der Schläuche und des Flüssigkeitserkennungssensormodul






   1. Setzen Sie die Schläuche auf die Schlauchhalterung.
   2. Setzen Sie das Flüssigkeitserkennungssensormodul auf die Schlauchhalterung.

   Abbildung 8. Installationsdetails

   1 Auslassschlauch 2 Einlassschlauch 3 Flüssigkeitserkennungssensormodul Anmerkung Informationen zum Funktionsstatus des Flüssigkeitserkennungssensormodul finden Sie unter Anzeige des Flüssigkeitserkennungssensormoduls.

9. Schließen Sie das Kabel des Flüssigkeitserkennungssensormodul an den Anschluss an der Systemplatinenbaugruppe an. Siehe Interne Kabelführung.
10. Installieren Sie den 3FH-Adapterrahmen.

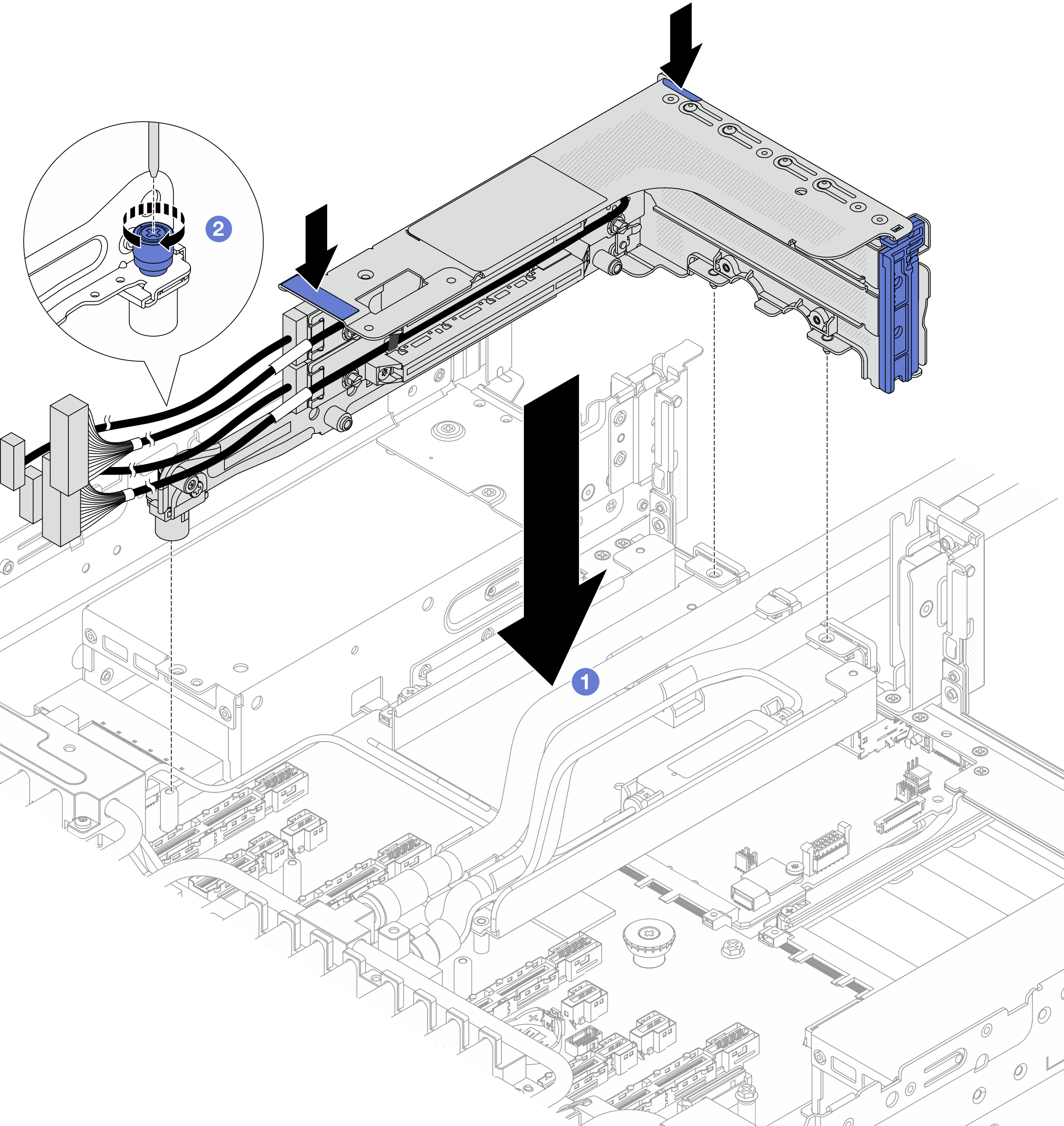

    Abbildung 9. Installieren des 3FH-Adapterrahmens






    1. Senken Sie den Adapterrahmen in das Gehäuse ab.
    2. Ziehen Sie die Schraube fest, um den Adapterrahmen zu befestigen.
11. Installieren Sie die hintere Laufwerkhalterungsbaugruppe, falls erforderlich. Siehe Hintere Laufwerkhalterung austauschen.
12. Installieren Sie die Luftführung oder die mittlere Laufwerkhalterung. Siehe Luftführung installieren oder Mittlere Rückwandplatine für Laufwerk und Laufwerkhalterung installieren.
13. Installieren Sie die obere Abdeckung. (siehe Obere Abdeckung installieren).
14. Setzen Sie den Server in den Gehäuserahmen ein. Siehe Server austauschen.
15. Bringen Sie die Schnellanschlüsse an den Leitungen an. Siehe Leitung installieren (rackinternes System) oder Leitung installieren (zwischengeschaltetes System).
