Установка Lenovo Compute Complex Neptune Core Module

Следуйте инструкциям в этом разделе, чтобы установить компонент «Compute Complex Neptune Core Module».

Важное замечание

• Эта задача должна выполняться квалифицированными специалистами, сертифицированными службой Lenovo. Не пытайтесь снять или установить этот компонент, если у вас нет соответствующей квалификации или вы не прошли соответствующее обучение.

• При установке компонента в первый раз обратитесь за помощью в службу Lenovo Professional Services.

Об этой задаче

S011

ОСТОРОЖНО

В непосредственной близости находятся острые края, углы или места соединения.

Внимание

• Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

• Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

• Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

ОСТОРОЖНО

При извлечении нового компонента «Compute Complex Neptune Core Module» из упаковки поднимайте блок платы охлаждения вместе с прикрепленным транспортировочным лотком, чтобы не повредить термопасту на компоненте «блок платы охлаждения».

Список типов динамометрических отверток	Тип винта
Отвертка Torx T30	Винт Torx T30
Крестообразная отвертка №2	Винт с крестообразным шлицем №2

Процедура

1. Установите держатель шланга в раму.

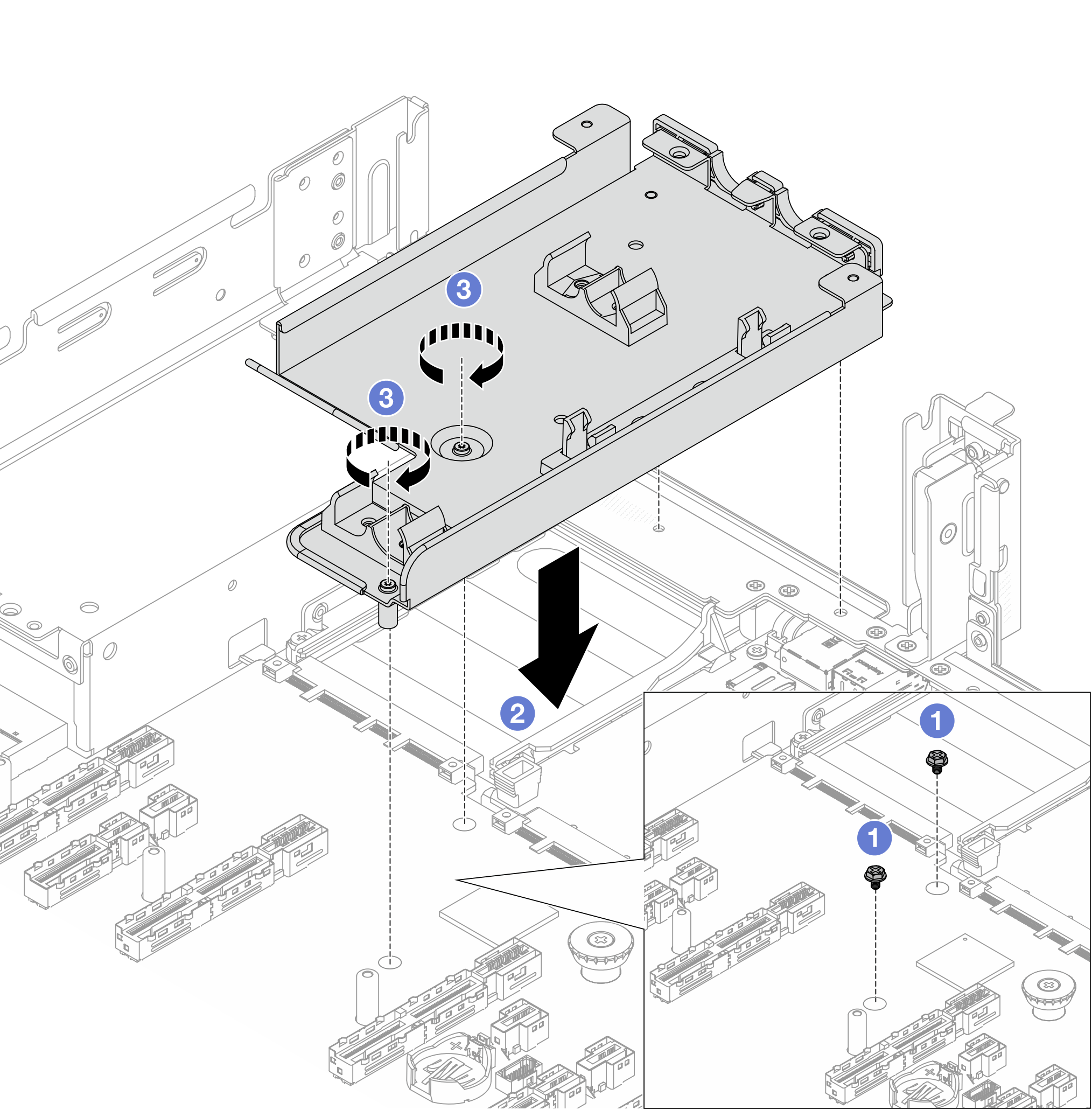

   Рис. 1. Установка держателя шланга






   1. При необходимости открутите винты на блоке материнской платы.
   2. Совместите отверстия для винтов на держателе шланга с отверстиями для винтов на блоке материнской платы, а направляющие штырьки держателя — с отверстиями на задней стенке.
   3. Установите винты, чтобы зафиксировать держатель шланга на блоке материнской платы.
2. (Необязательно) Чтобы установить новый модуль на текущий процессор, убедитесь в наличии спиртовой салфетки.
   Внимание

   Если на процессорах имеются остатки термопасты, аккуратно очистите верхнюю часть процессоров спиртовой салфеткой.
3. Установите процессор на Compute Complex Neptune Core Module. Дополнительные сведения см. в разделе Установка процессора и радиатора.

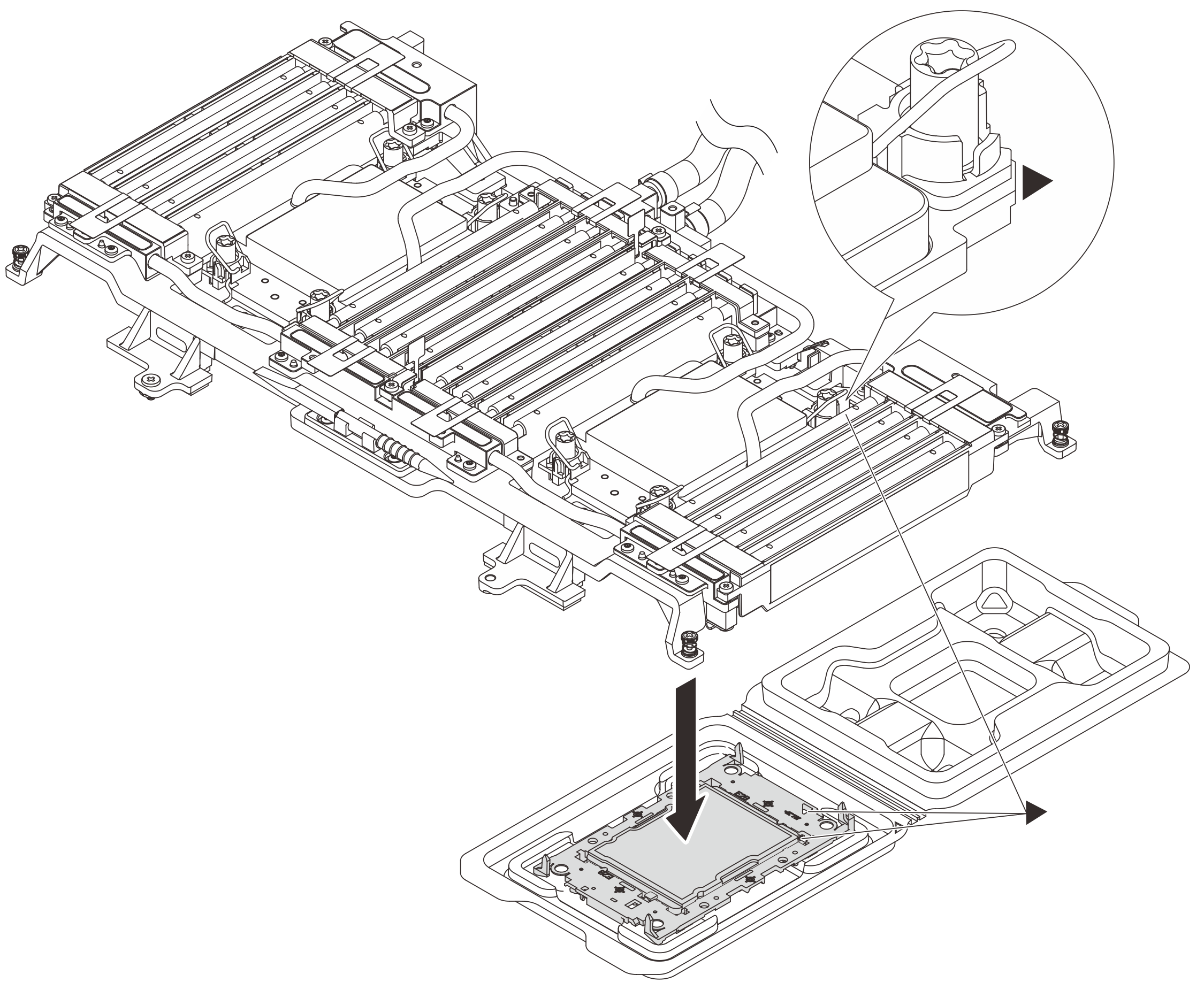

   Рис. 2. Установка процессора



   1. Совместите треугольную отметку на этикетке блока платы охлаждения с треугольной отметкой на держателе процессора и процессоре.

   2. Установите держатель процессора на модуль.

   3. Нажимайте на держатель, пока защелки в четырех углах не войдут в зацепление.

4. (Необязательно) Чтобы установить новый модуль, снимите защитную пленку с термолистов.

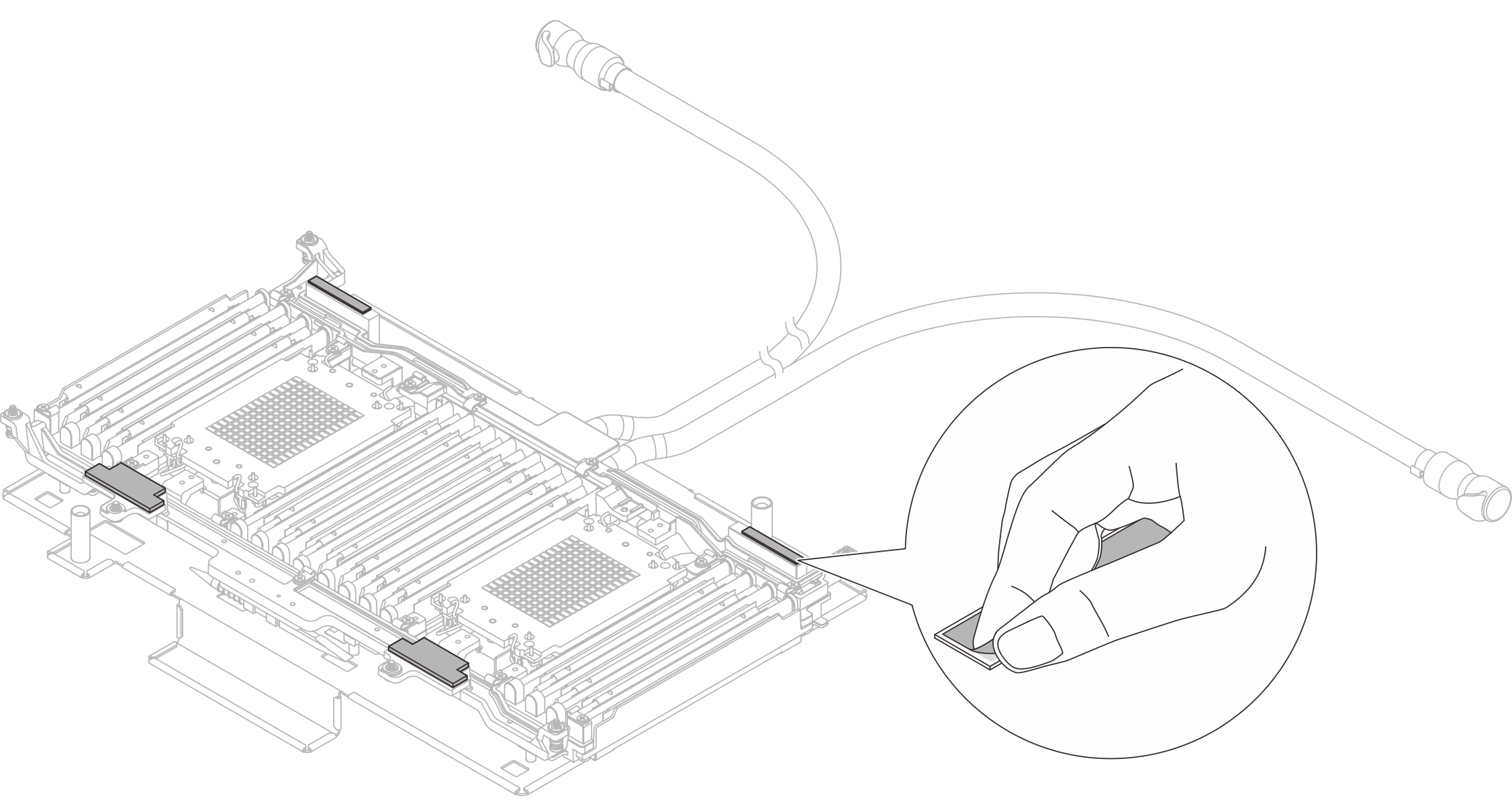

   Рис. 3. Снятие защитной пленки


5. Установите процессорный модуль на блок материнской платы.

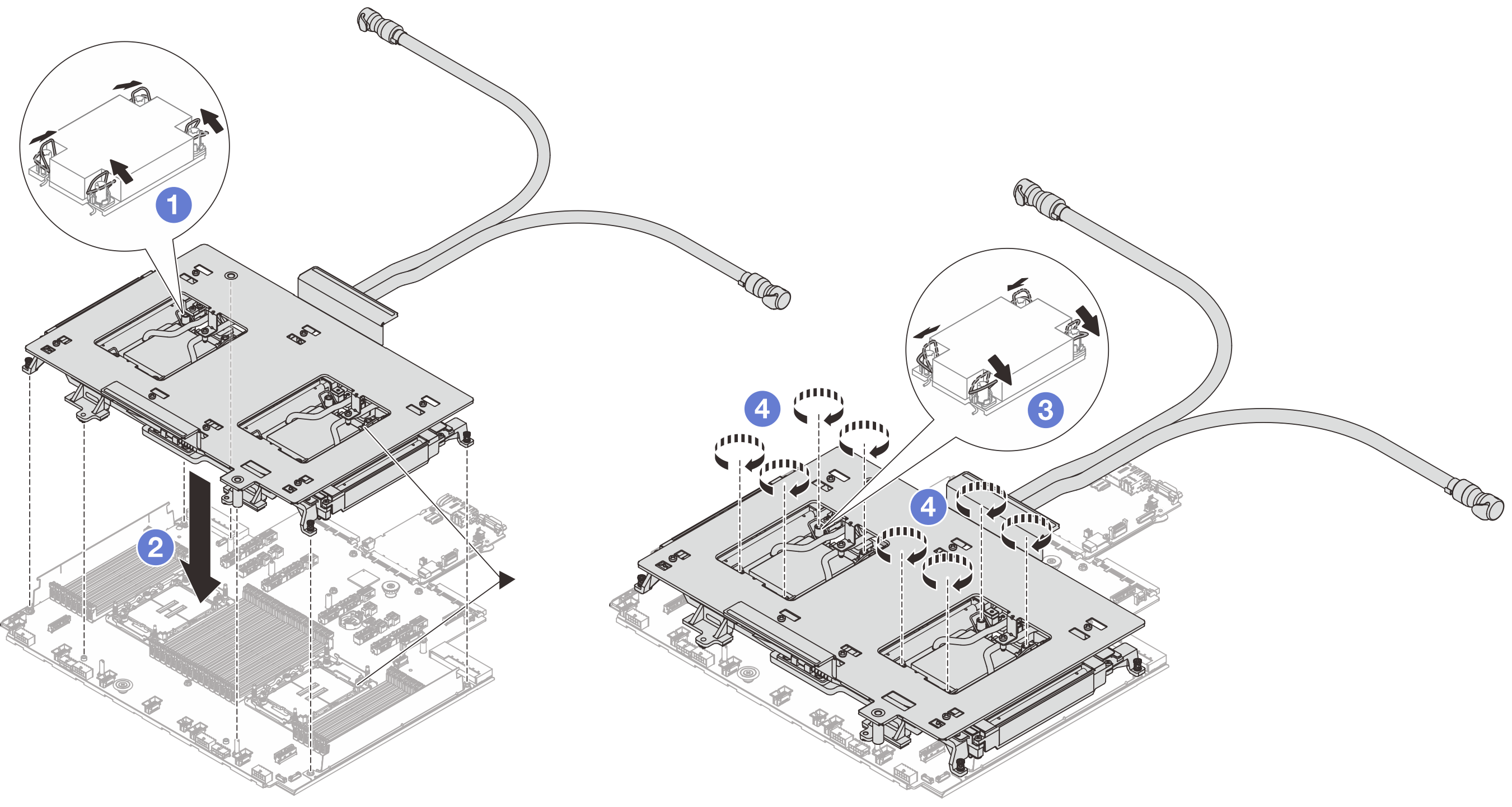

   Рис. 4. Установка модуля



   1. Поверните металлические ручки для защиты от опрокидывания в направлении внутрь.

   2. Совместите треугольную отметку и четыре гайки Torx T30 на блоке платы охлаждения с треугольной отметкой и резьбовыми штырьками гнезда процессора. Затем вставьте блок платы охлаждения в гнездо процессора.

   3. Поверните металлические ручки для защиты от опрокидывания в направлении наружу, чтобы они вошли в зацепление с крючками в гнезде.

6. Снимите транспортировочный лоток с модуля.

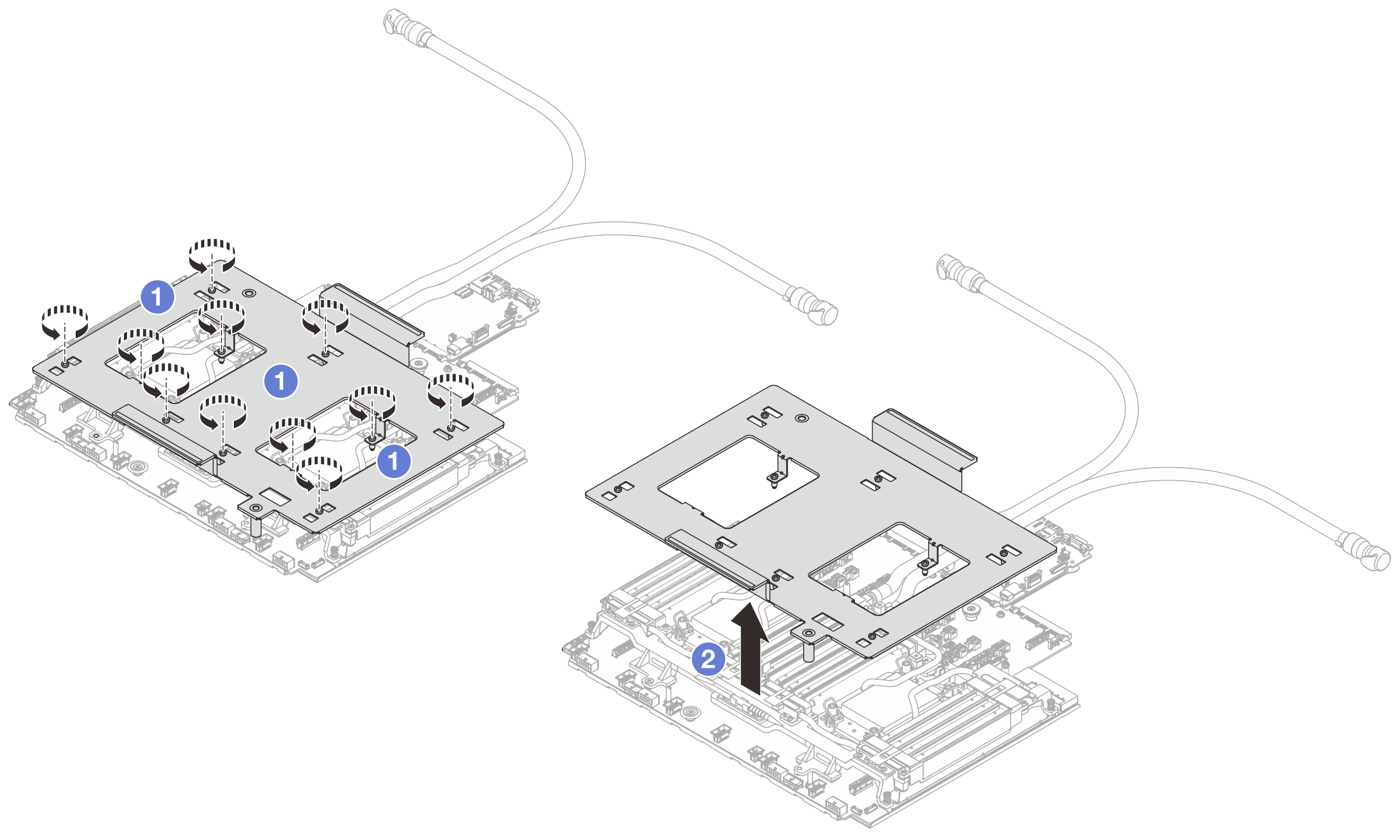

   Рис. 5. Снятие транспортировочного лотка


   1. Ослабьте винты, фиксирующие транспортировочный лоток.
   2. Отделите транспортировочный лоток от модуля.
7. Затяните шесть винтов и восемь гаек Torx T30 на модуле.
   Прим.

   Затягивать гайки Torx T30 следует в последовательности установки, показанной на блоке платы охлаждения. Затяните винты до упора. Затем осмотрите блок и убедитесь, что под блоком платы охлаждения нет зазора между опорами винтов и гнездом процессора. (Для справки: крутящий момент полной затяжки креплений составляет 0,9–1,3 Нм (8–12 дюйм-фунтов).)

   Рис. 6. Затяжка винтов


8. Поместите шланги и модуль датчика обнаружения утечки в держатель шланга.
   Рис. 7. Размещение шлангов и модуля модуль датчика обнаружения утечки






   1. Поместите шланги в держатель шланга.
   2. Поместите модуль датчика обнаружения утечки в держатель шланга.

   Рис. 8. Сведения об установке

   1 Выпускной шланг 2 Впускной шланг 3 Модуль датчика обнаружения утечки Прим. Сведения о рабочем состоянии компонента «модуль датчика обнаружения утечки» см. в разделе Светодиодный индикатор на модуле датчика обнаружения утечки.

9. Подключите кабель компонента «модуль датчика обнаружения утечки» к разъему на блоке материнской платы. См. раздел Прокладка внутренних кабелей.
10. Установите отсек платы-адаптера Riser 3FH.

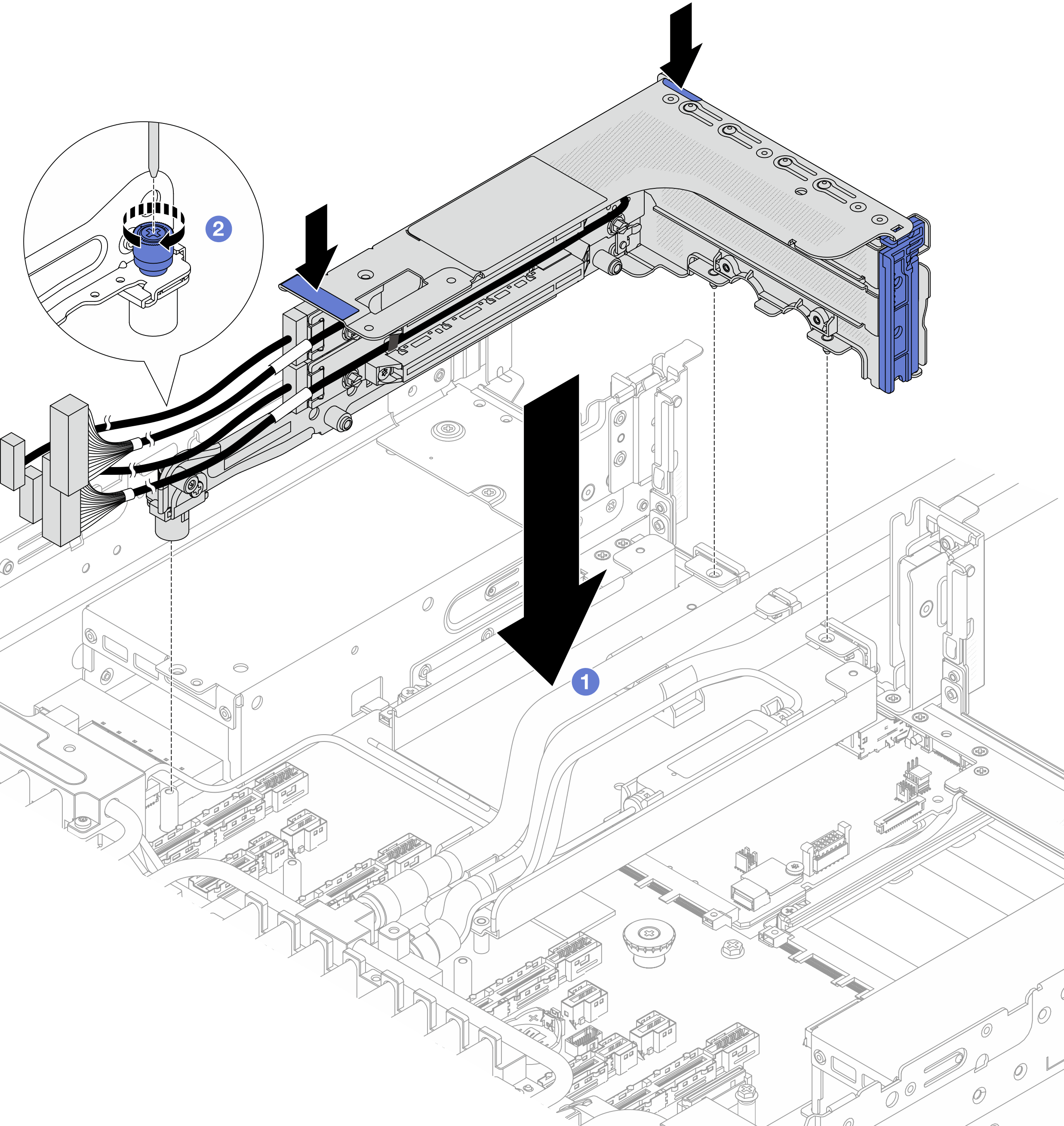

    Рис. 9. Установка отсека платы-адаптера Riser 3FH






    1. Опустите отсек платы-адаптера Riser в раму.
    2. Закрепите отсек платы-адаптера Riser винтом.
11. При необходимости установите задний блок отсека для дисков. См. раздел Замена заднего отсека для диска.
12. Установите дефлектор или средний отсек для дисков. См. раздел Установка дефлектора или Установка средней объединительной панели дисков и отсека для дисков.
13. Установите верхний кожух. См. раздел Установка верхнего кожуха.
14. Установите сервер в стойку. См. раздел Замена сервера.
15. Установите быстроразъемные соединители на коллекторы. См. раздел Установка коллектора (внутристоечная система) или Установка коллектора (внутрирядная система).
