Снятие Lenovo Compute Complex Neptune Core Module

В этом разделе приведены инструкции по снятию компонента «Compute Complex Neptune Core Module».

Важное замечание
  • Эта задача должна выполняться квалифицированными специалистами, сертифицированными службой Lenovo. Не пытайтесь снять или установить этот компонент, если у вас нет соответствующей квалификации или вы не прошли соответствующее обучение.

  • При установке компонента в первый раз обратитесь за помощью в службу Lenovo Professional Services.

Об этой задаче

Информация по технике безопасности для кабеля модуля датчика обнаружения жидкости
S011
sharp edge
ОСТОРОЖНО
В непосредственной близости находятся острые края, углы или места соединения.
Внимание
  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Список типов динамометрических отвертокТип винта
Отвертка Torx T30Винт Torx T30
Крестообразная отвертка №2Винт с крестообразным шлицем №2

Процедура

  1. Выполните подготовительные действия для этой задачи.
    1. Снимите быстроразъемные соединители с коллекторов. См. раздел Снятие коллектора (внутристоечная система) или Снятие коллектора (внутрирядная система).
    2. Извлеките сервер из стойки. См. раздел Замена сервера.
    3. Снимите верхний кожух. См. раздел Снятие верхнего кожуха.
    4. Снимите дефлектор. См. раздел Снятие дефлектора.
    5. Снимите дефлектор или средний отсек для дисков. См. раздел Снятие дефлектора или Снятие среднего отсека для дисков и объединительной панели дисков.
    6. При необходимости снимите задний блок платы-адаптера Riser. См. раздел Замена заднего отсека для диска.
    7. Снимите модуль памяти. См. раздел Снятие модуля памяти.
    8. Отключите кабель компонента «модуль датчика обнаружения утечки» модуля «Compute Complex Neptune Core Module» от разъема на блоке материнской платы.
      Внимание
      Чтобы не повредить блок материнской платы, следуйте инструкциям в документе Прокладка внутренних кабелей при отключении кабелей от блока материнской платы.

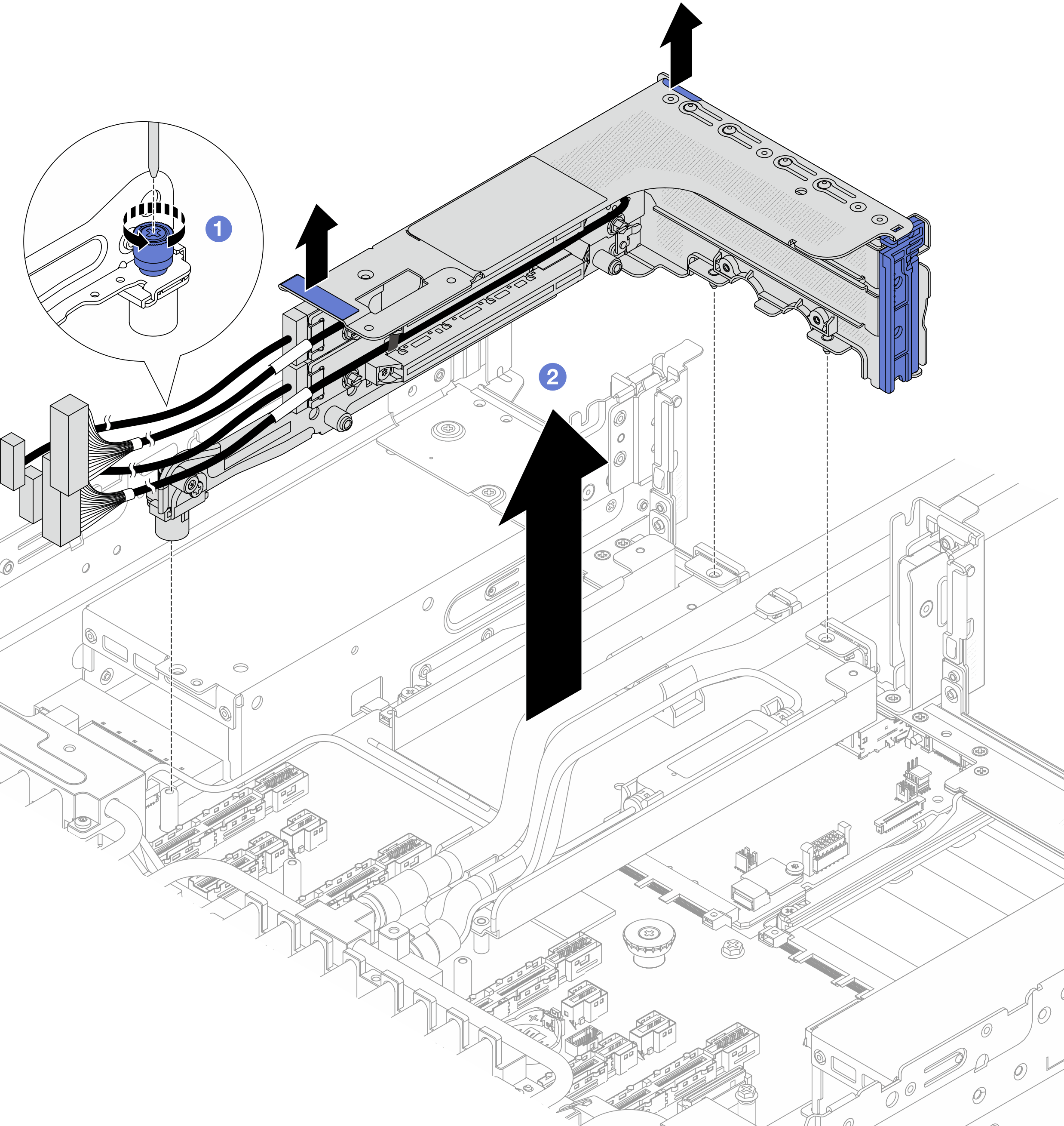

  2. Снимите отсек платы-адаптера Riser 3FH.
    Рис. 1. Снятие отсека платы-адаптера Riser 3FH

    1. Ослабьте винт, фиксирующий отсек платы-адаптера Riser.
    2. Возьмите отсек платы-адаптера Riser за края и аккуратно поднимите его, чтобы снять с рамы.
  3. Отсоедините шланги и модуль датчика обнаружения утечки.
    Рис. 2. Отсоединение шлангов и компонента «модуль датчика обнаружения утечки»

    1. Поднимите компонент «модуль датчика обнаружения утечки» с держателя шланга.
    2. Отсоедините шланги от держателя шланга.
  4. Ослабьте шесть винтов и восемь гаек Torx T30 на Compute Complex Neptune Core Module.
    Рис. 3. Ослабление винтов

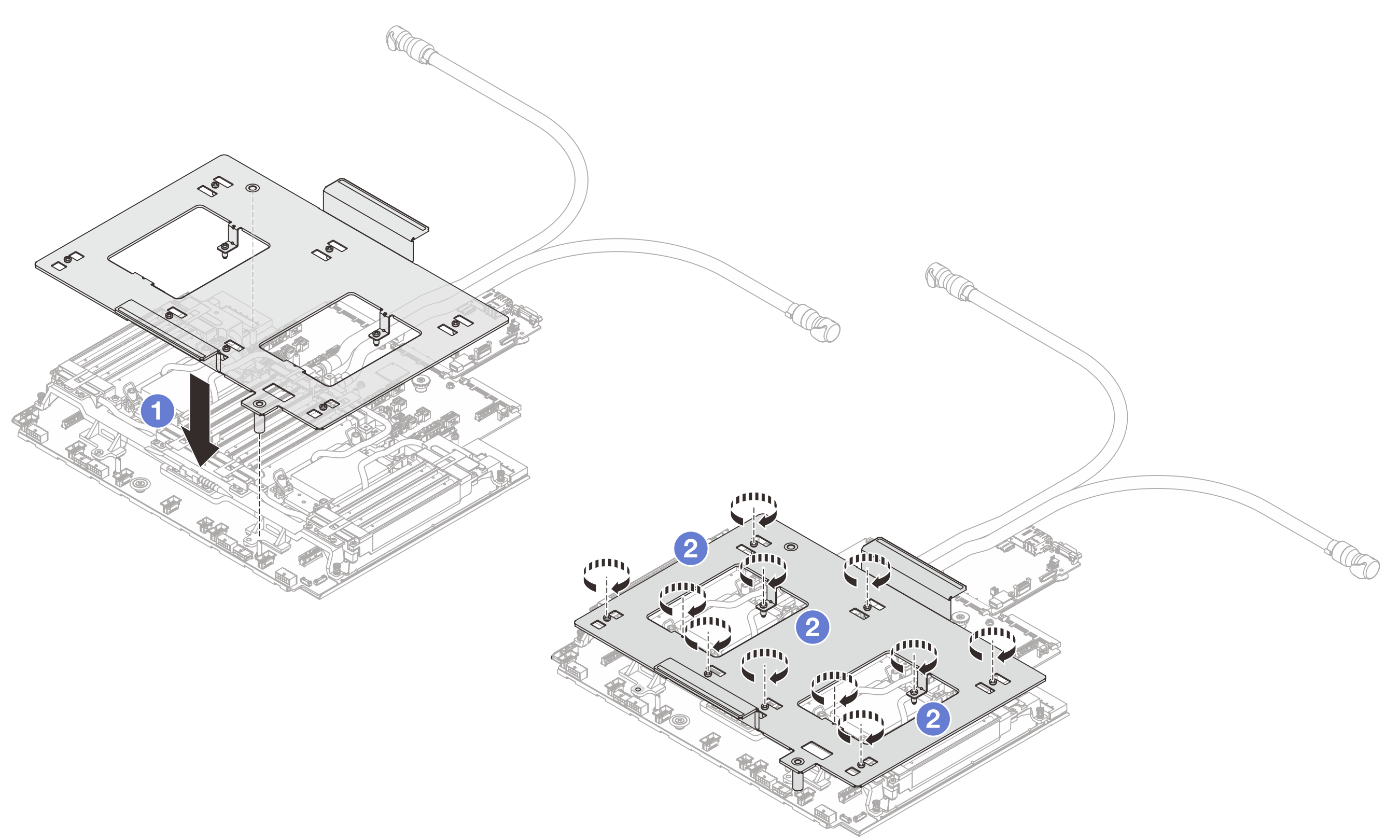

  5. Установите транспортировочный лоток на модуль.
    Рис. 4. Установка транспортировочного лотка

    1. Установите транспортировочный лоток на модуль.
    2. Затяните винты, чтобы зафиксировать транспортировочный лоток.

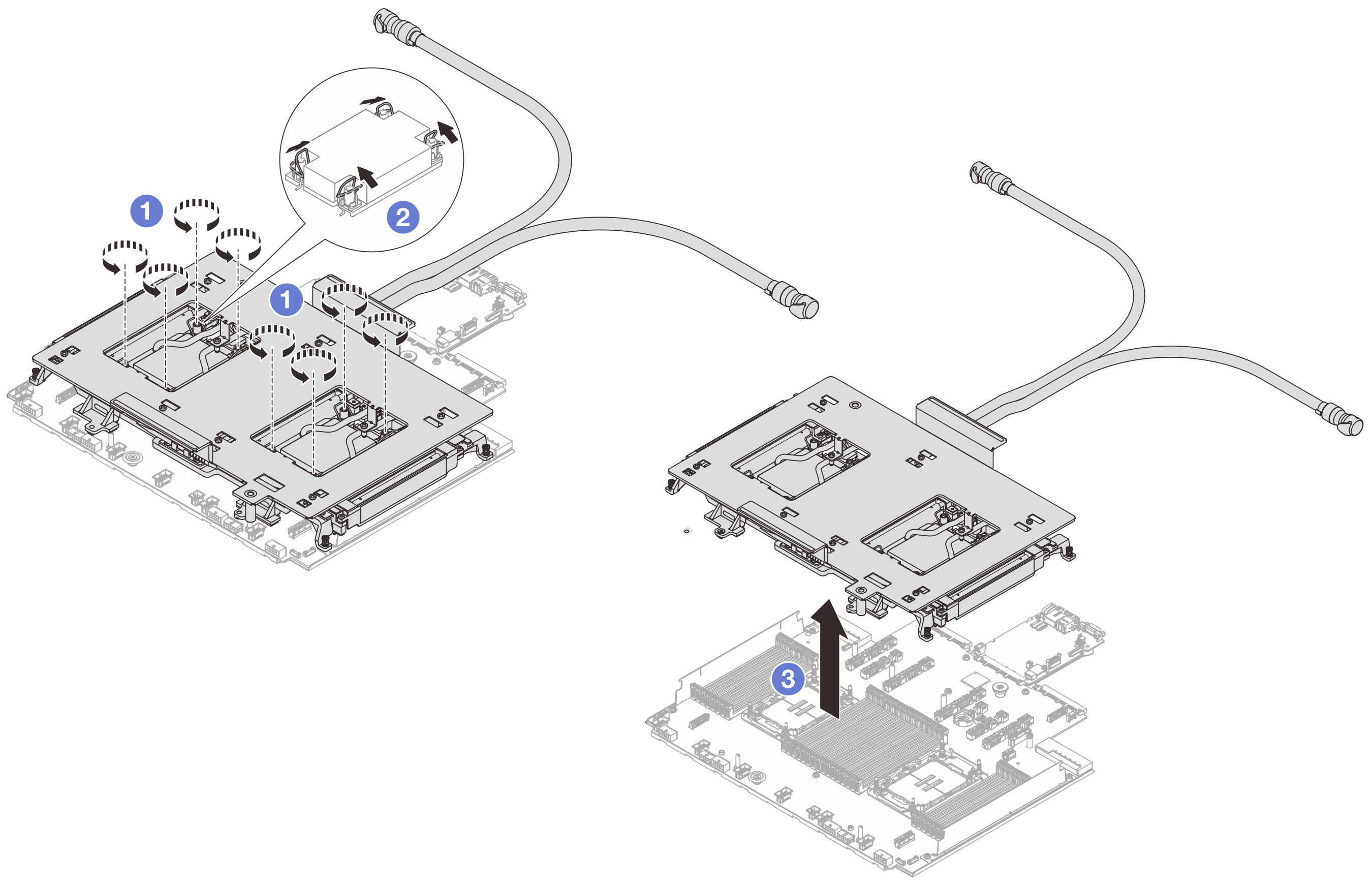

  6. Отсоедините модуль от процессорной платы.
    Рис. 5. Снятие модуля

    1. Поверните металлические ручки для защиты от опрокидывания в направлении внутрь.
    2. Аккуратно извлеките модуль из гнезд процессора. Если модуль невозможно полностью извлечь из гнезда, еще больше ослабьте гайки Torx T30 и попробуйте извлечь модуль еще раз.
  7. Отделите процессор от модуля. См. раздел Отделение процессора от держателя и радиатора.
  8. Если на процессорах и платах охлаждения имеются остатки термопасты, аккуратно очистите верхнюю часть процессоров и плат охлаждения спиртовой салфеткой.

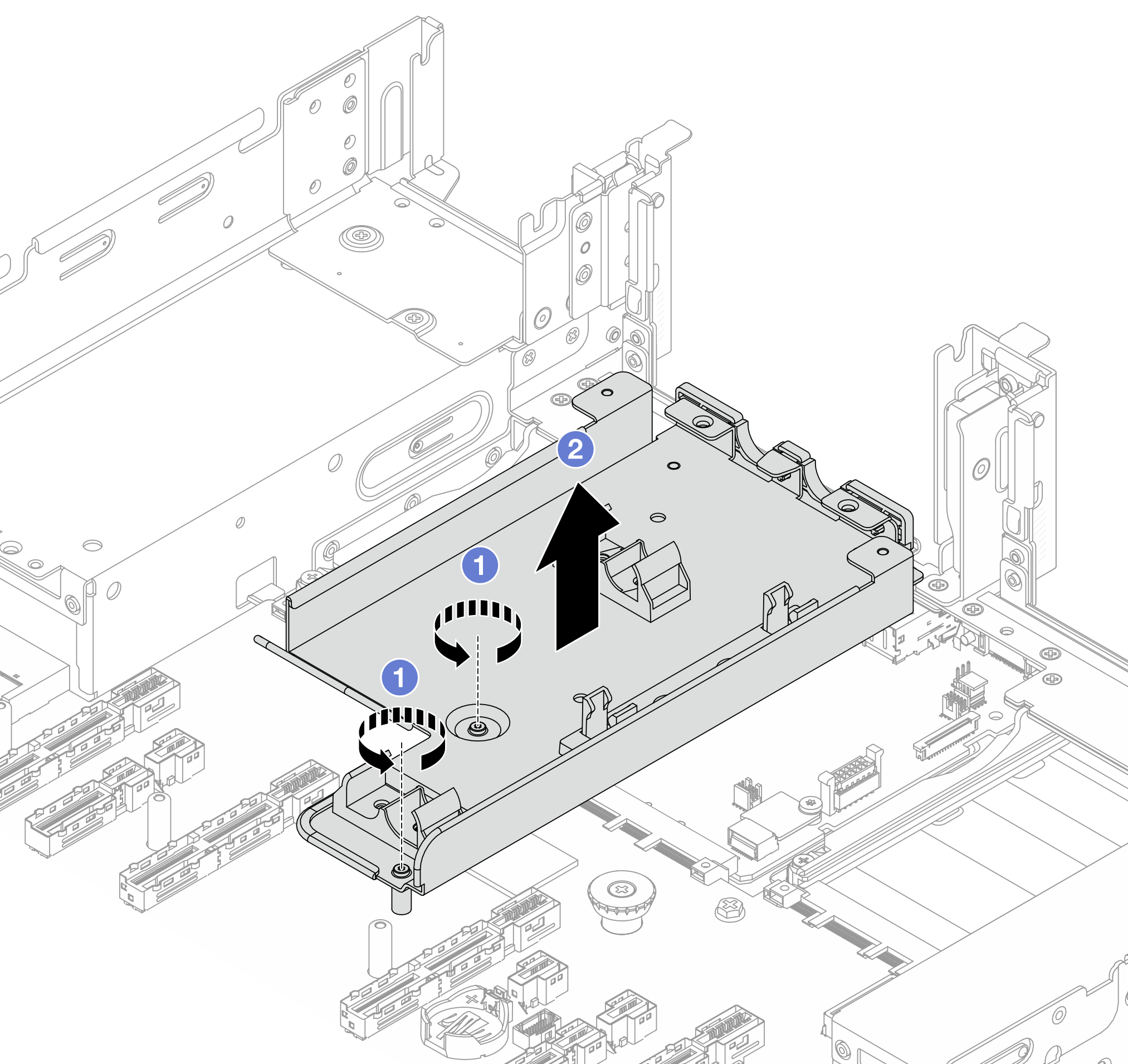

  9. Снимите держатель шланга.
    Рис. 6. Снятие держателя шланга

    1. Открутите винты, фиксирующие держатель на блоке материнской платы.
    2. Поднимите держатель шланга с рамы.
После завершения

При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
