Снятие модуля памяти

В этом разделе приведены инструкции по снятию модуля памяти.

Об этой задаче

Внимание
  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Обязательно снимите или установите модуль памяти в течение 20 секунд после отключения шнуров питания от системы. Это позволит полностью обесточить систему и гарантировать безопасность при работе с модулем памяти.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

  • Если сменный модуль памяти не устанавливается в то же гнездо, убедитесь в наличии заглушки модуля памяти.

  • Модули памяти чувствительны к статическому электричеству и требуют особого обращения. См. стандартные рекомендации в разделе Работа с устройствами, чувствительными к статическому электричеству:
    • Снимайте и устанавливайте модули памяти только при надетом антистатическом браслете. Можно также использовать антистатические перчатки.

    • Не допускайте соприкосновения модулей памяти. Не храните модули памяти расположенными друг на друге.

    • Никогда не касайтесь золотых контактов разъема модуля памяти и не позволяйте этим контактам выходить за пределы корпуса разъема модуля памяти.

    • Обращайтесь с модулями памяти с осторожностью: никогда не сгибайте, не перекручивайте и не роняйте их.

    • Не используйте металлические инструменты (например, калибр или зажимы) для работы с модулями памяти, поскольку жесткие металлы могут повредить модули памяти.

    • Не вставляйте модули памяти, удерживая упаковку или пассивные компоненты, поскольку это может привести к тому, что упаковка потрескается или пассивные компоненты отсоединятся в результате высокого усилия вставки.

Важное замечание
Извлекать и устанавливать модули памяти следует отдельно для каждого процессора.

Процедура

Внимание

Обязательно снимите или установите модуль памяти в течение 20 секунд после отключения шнуров питания от системы. Это позволит полностью обесточить систему и гарантировать безопасность при работе с модулем памяти.

  1. Выключите сервер и отключите все шнуры питания.
  2. Снимите верхний кожух. См. раздел Снятие верхнего кожуха.
  3. Если сервер поставляется с дефлектором или средним отсеком для диска, снимите его. См. раздел Снятие дефлектора или Снятие среднего отсека для дисков и объединительной панели дисков.
  4. Извлеките модуль памяти из гнезда.

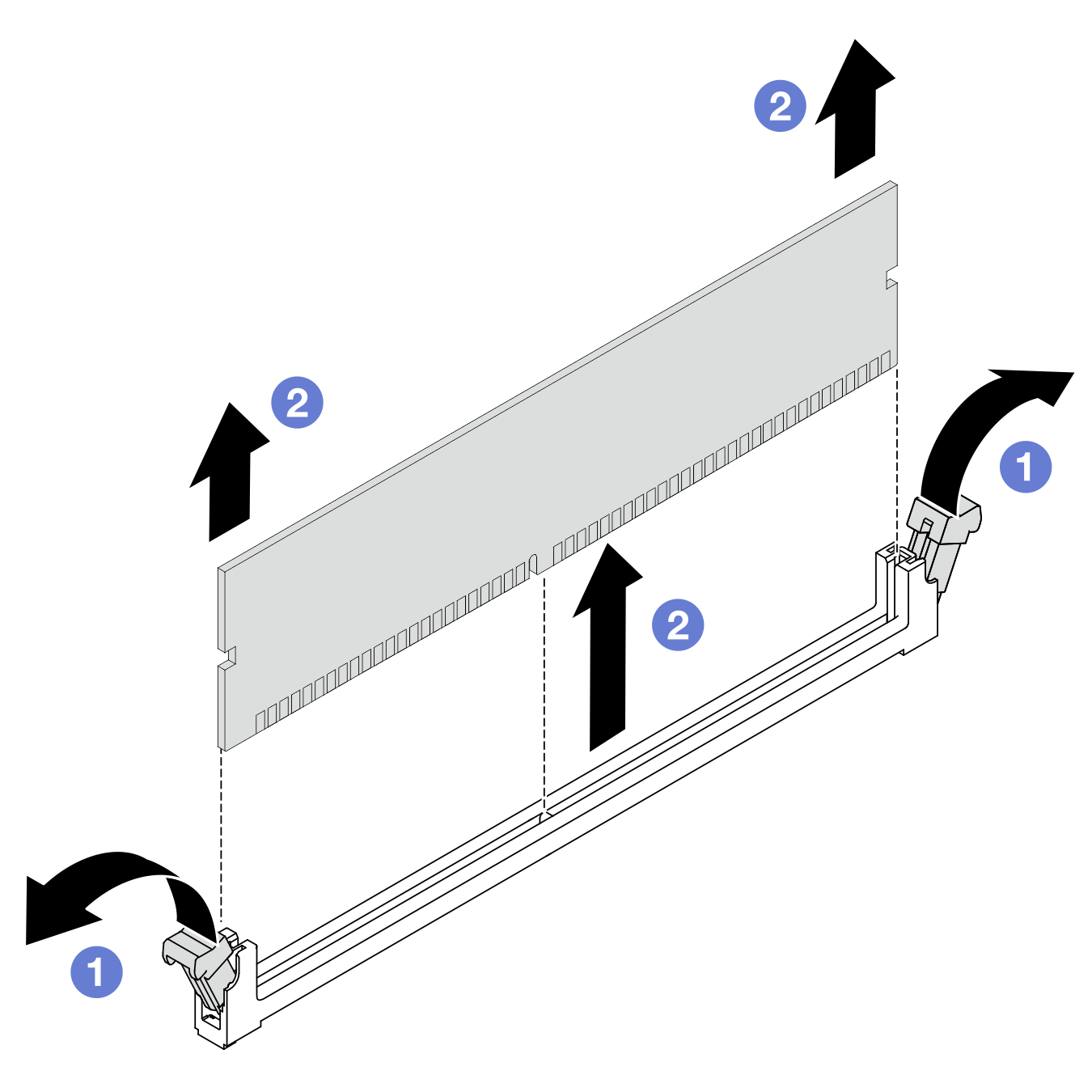

    Рис. 1. Снятие модуля памяти
    Removing the memory module

    1. Откройте фиксирующую защелку на каждом конце гнезда модуля памяти.
      Внимание
      • Чтобы не сломать фиксирующие защелки и не повредить гнезда модуля памяти, обращайтесь с защелками аккуратно.

    2. Возьмите модуль памяти за оба конца и осторожно извлеките его из гнезда.
После завершения
  1. В гнезде модуля памяти должен быть установлен модуль памяти или заглушка модуля памяти. См. раздел Установка модуля памяти.

  2. При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
