Снятие коллектора (внутристоечная система)

Следуйте инструкциям по снятию коллектора с внутристоечной системы непосредственного водяного охлаждения.

Об этой задаче

Важное замечание

Эта задача должна выполняться квалифицированными специалистами, сертифицированными службой Lenovo. Не пытайтесь снять или установить этот компонент, если у вас нет соответствующей квалификации или вы не прошли соответствующее обучение.

ОСТОРОЖНО

Жидкость может вызвать раздражение кожи и глаз. Избегайте прямого контакта с ней.

S002

ОСТОРОЖНО

Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.

S011

ОСТОРОЖНО

В непосредственной близости находятся острые края, углы или места соединения.

S038

ОСТОРОЖНО

При выполнении этой процедуры следует использовать средства защиты глаз.

S040

ОСТОРОЖНО

При выполнении этой процедуры следует использовать защитные перчатки.

S042

ОПАСНО

осторожно

Опасность поражения электрическим током из-за присутствия в этом изделии воды или водного раствора. Не работайте с подключенным к источнику питания оборудованием или рядом с ним с мокрыми руками или при наличии пролитой жидкости.

Внимание

• Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

• Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

• Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

• Соблюдайте надлежащие процедуры обращения с любой химически обработанной жидкостью, используемой в системе охлаждения стойки. Убедитесь, что поставщик химической обработки жидкости предоставил инструкции по безопасному обращению с материалом (MSDS) и информацию по безопасности и что доступны соответствующие средства индивидуальной защиты (PPE) в соответствии с рекомендациями поставщика химической обработки жидкости. В качестве меры предосторожности рекомендуется использовать защитные перчатки и очки.

• Для выполнения этой задачи требуется не менее двух человек.

Процедура

1. Выключите внутристоечный блок CDU и отключите все шнуры питания.
2. Закройте оба шаровых клапана.

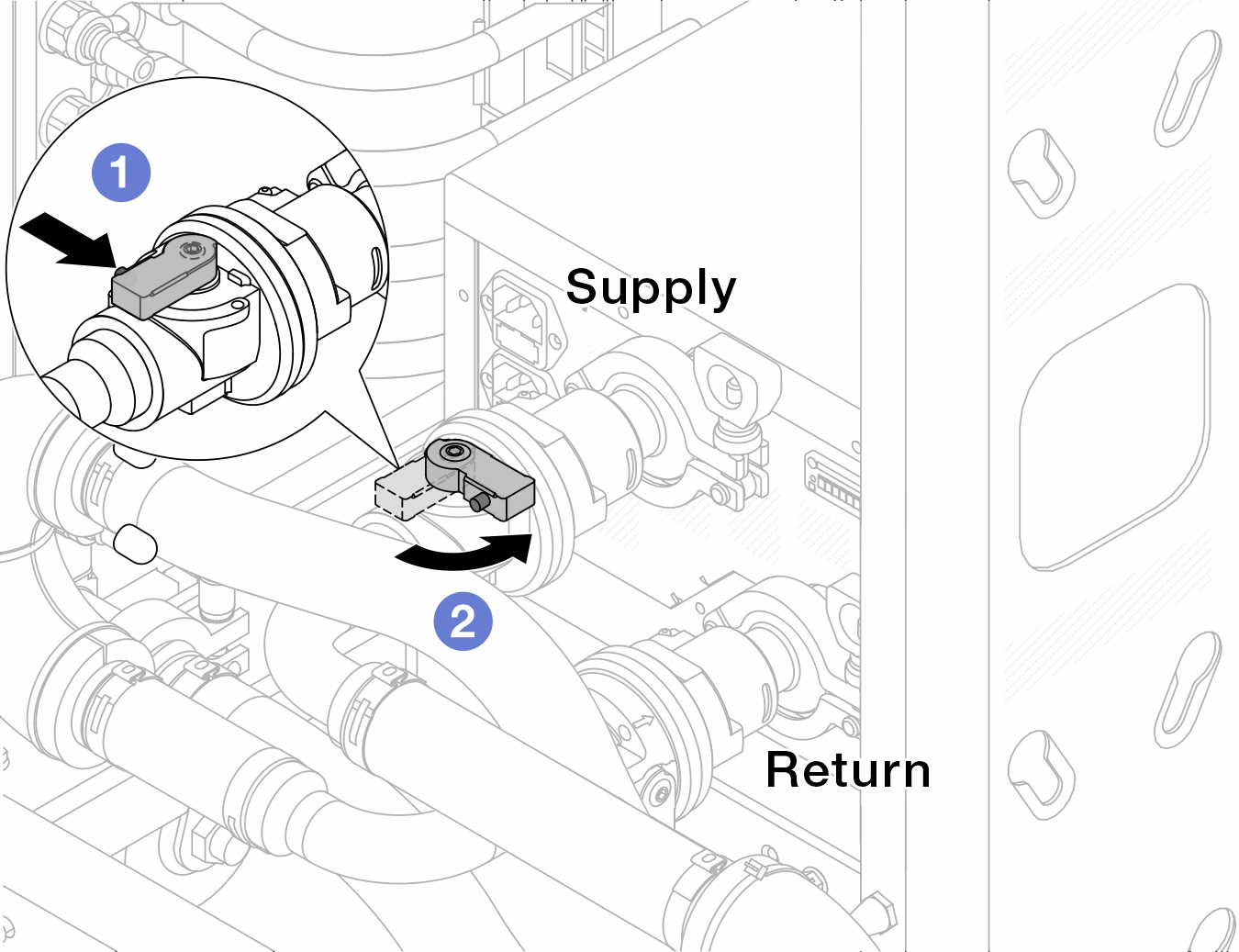

   Рис. 1. Закрытие шаровых клапанов






   1. Нажмите кнопку на переключателе шарового клапана.
   2. Поверните переключатель, чтобы закрыть клапаны, как показано выше.
3. Отсоедините быстроразъемные соединители, чтобы отделить шланги компонента «Processor Neptune Core Module» или «Compute Complex Neptune Core Module» от коллектора.

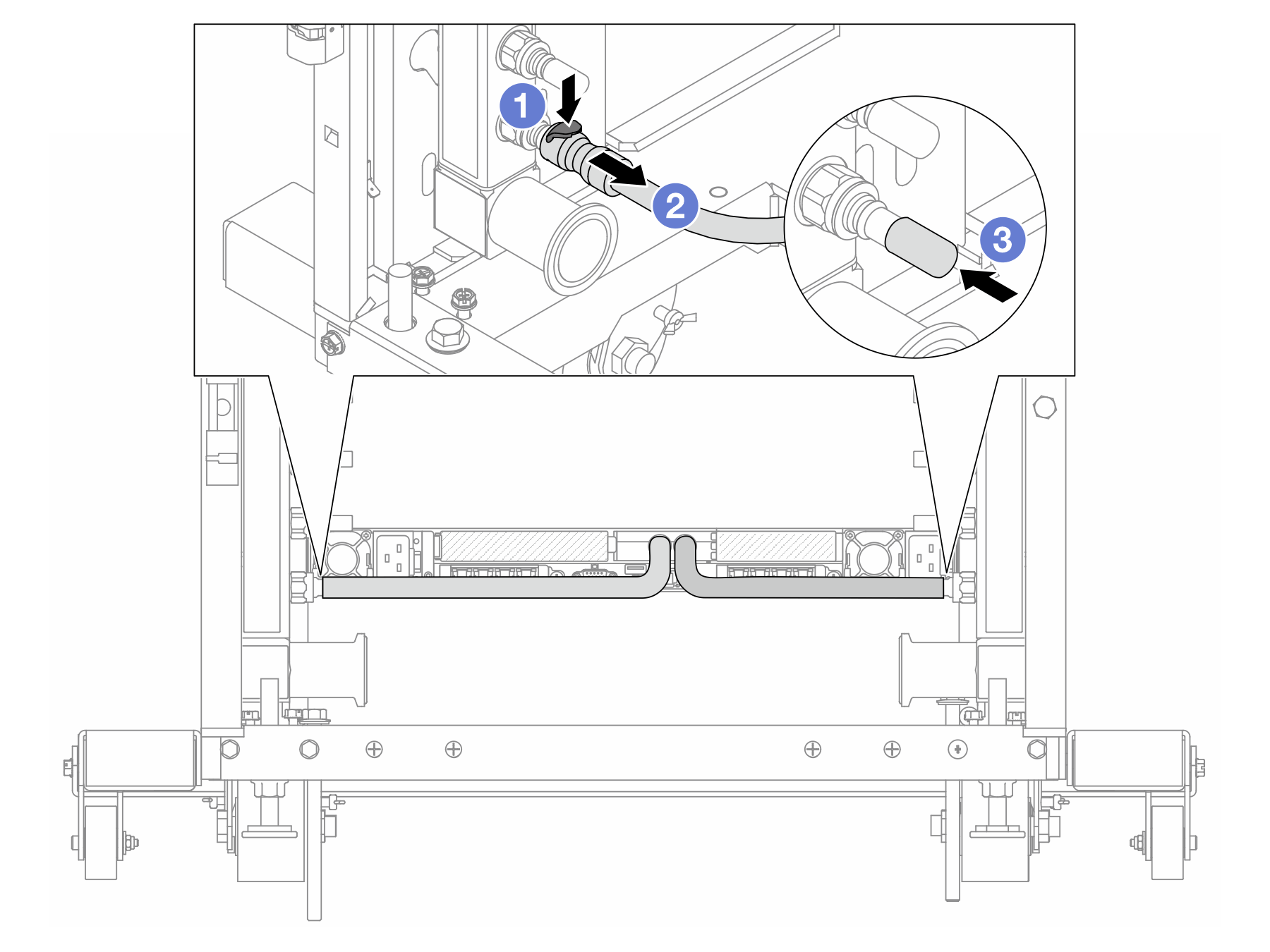

   Рис. 2. Отсоединение быстроразъемного соединителя






   1. Нажмите на защелку, чтобы разблокировать шланг.
   2. Выньте шланг.
   3. Установите резиновые кожухи быстроразъемных соединителей на порты на коллекторе.
4. Повторите 3 с другим коллектором.
5. Отсоедините комплект соединений от шаровых клапанов.
   Прим.

   Сначала отсоедините сторону возврата, затем отсоедините сторону подачи.

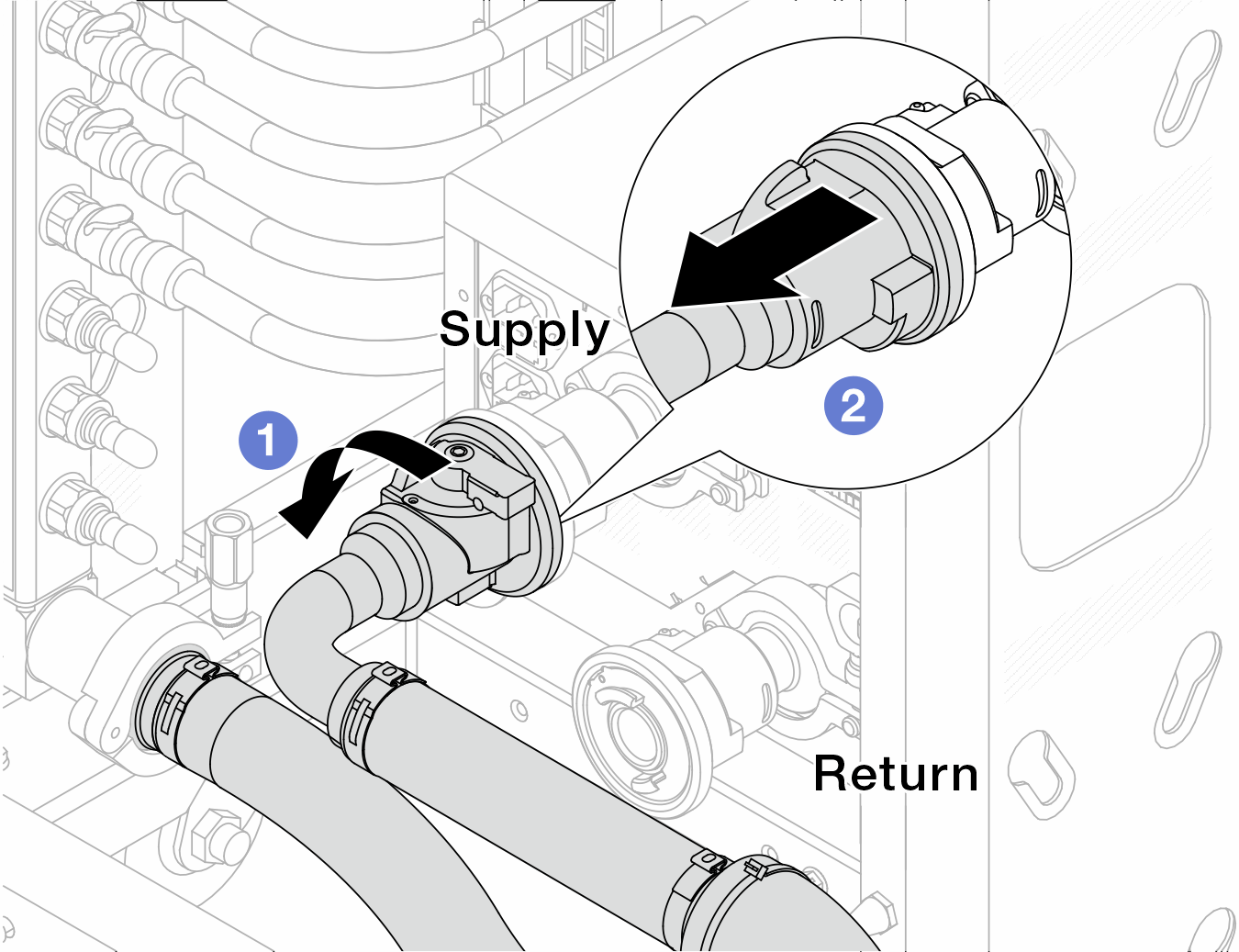

   Рис. 3. Снятие комплекта соединений






   1. Поверните шаровой клапан влево.
   2. Извлеките комплект соединений из шарового клапана.
6. Снимите возвратный коллектор с присоединенным комплектом соединений.

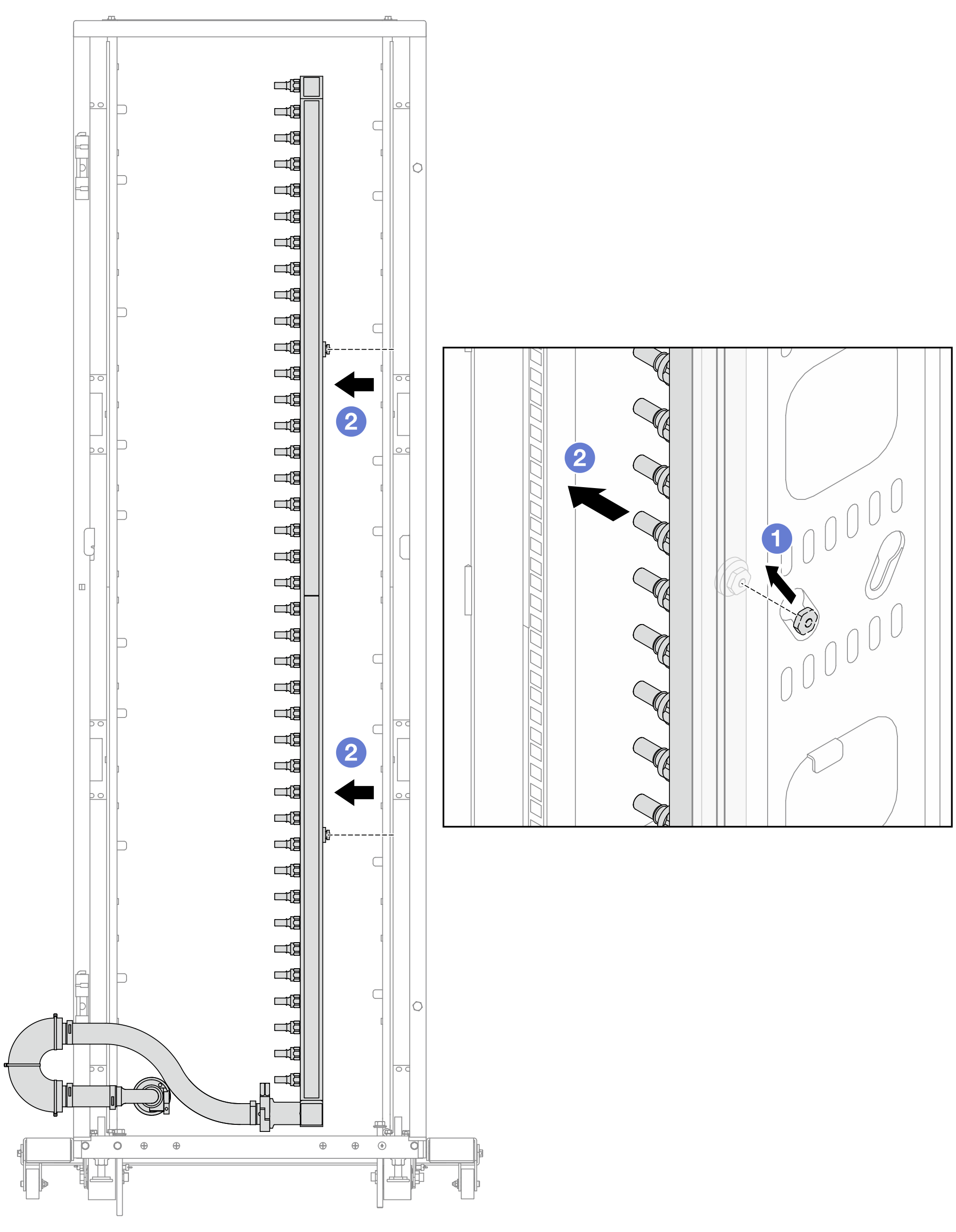

   Рис. 4. Снятие коллектора






   1. Удерживая коллектор двумя руками, поднимите его, чтобы переместить фланцы из небольших отверстий в большие на стойке.
   2. Снимите коллектор с присоединенным комплектом соединений.
7. Повторите 6 с подающим коллектором.
   Прим.

   • Внутри коллектора и комплекта соединений остается жидкость. Снимите оба компонента и отложите слив жидкости до следующего шага.

   • Дополнительные сведения о стойке см. в Руководстве пользователя стойки ThinkSystem Heavy Duty Full Depth.

8. Установите комплект отводной трубки на стороне подачи коллектора.
   Прим.

   На этом шаге жидкость сливается за счет разницы давления внутри и снаружи подающего коллектора.

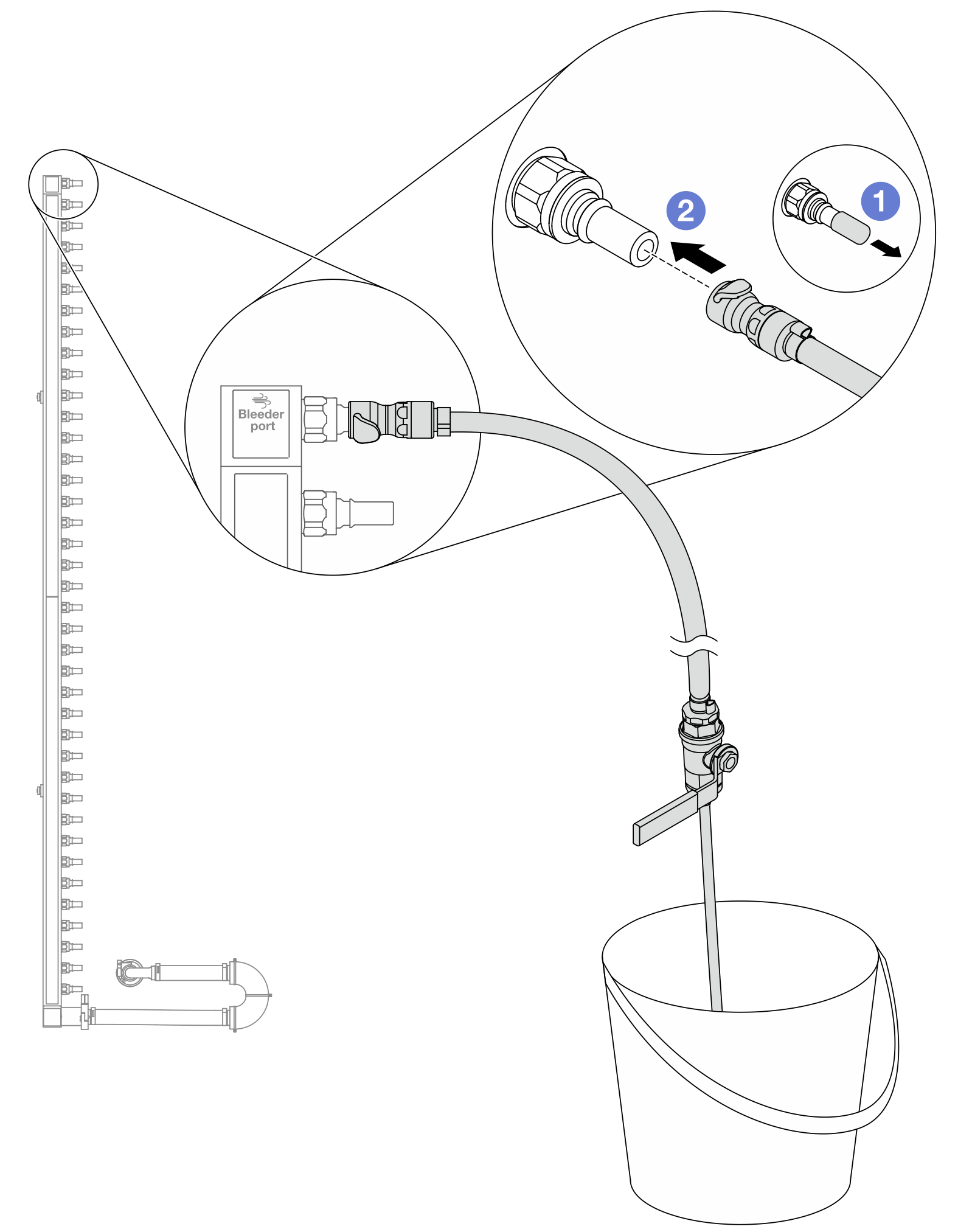

   Рис. 5. Установка комплекта отводной трубки на стороне подачи






   1. Снимите резиновые кожухи быстроразъемных соединителей с портов на коллекторе.
   2. Подключите комплект отводной трубки к коллектору.

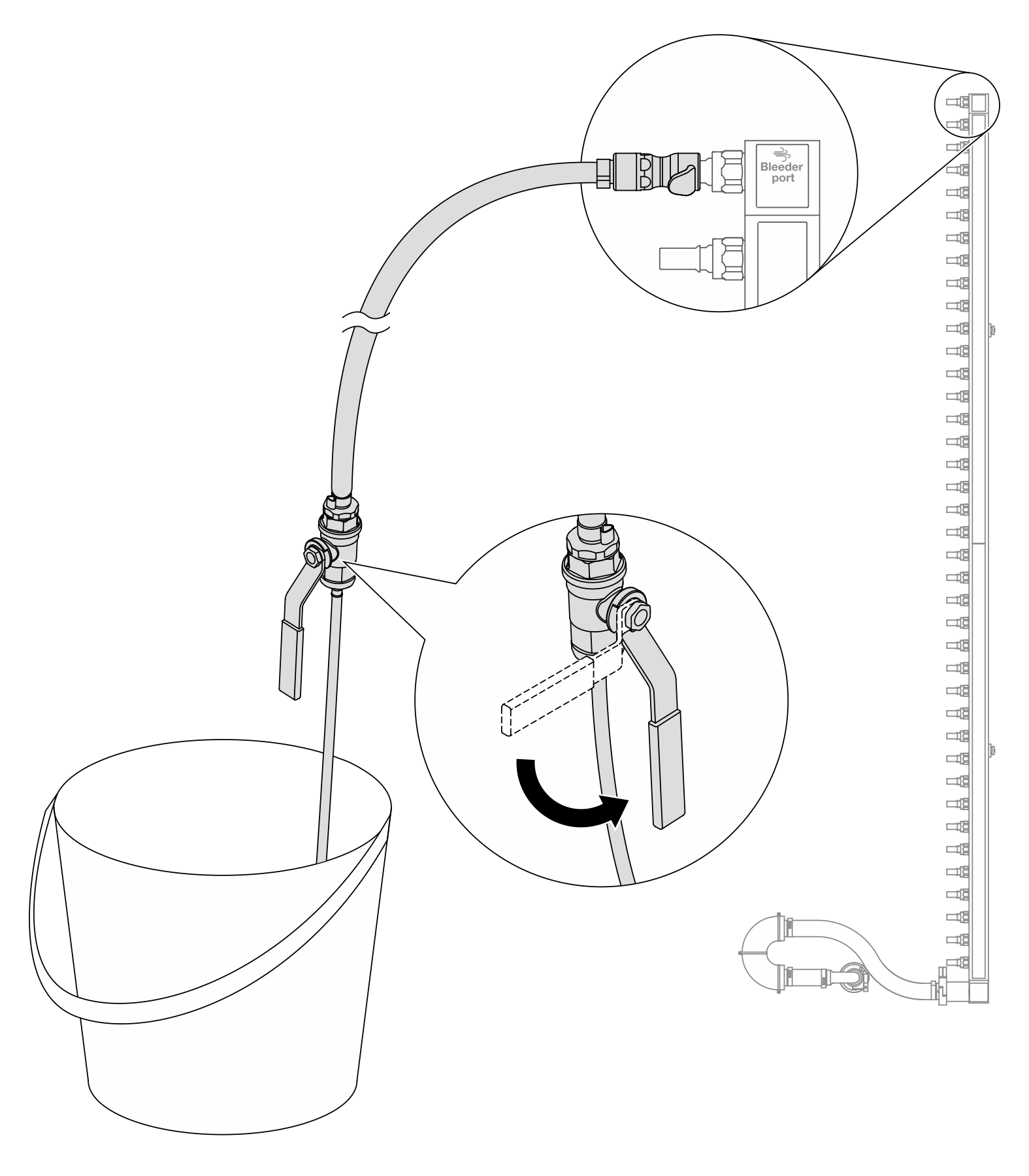

9. Медленно откройте клапан отводной трубки, чтобы обеспечить непрерывный поток охлаждающей жидкости при сливе. Закройте клапан отводной трубки, когда охлаждающая жидкость перестанет литься.

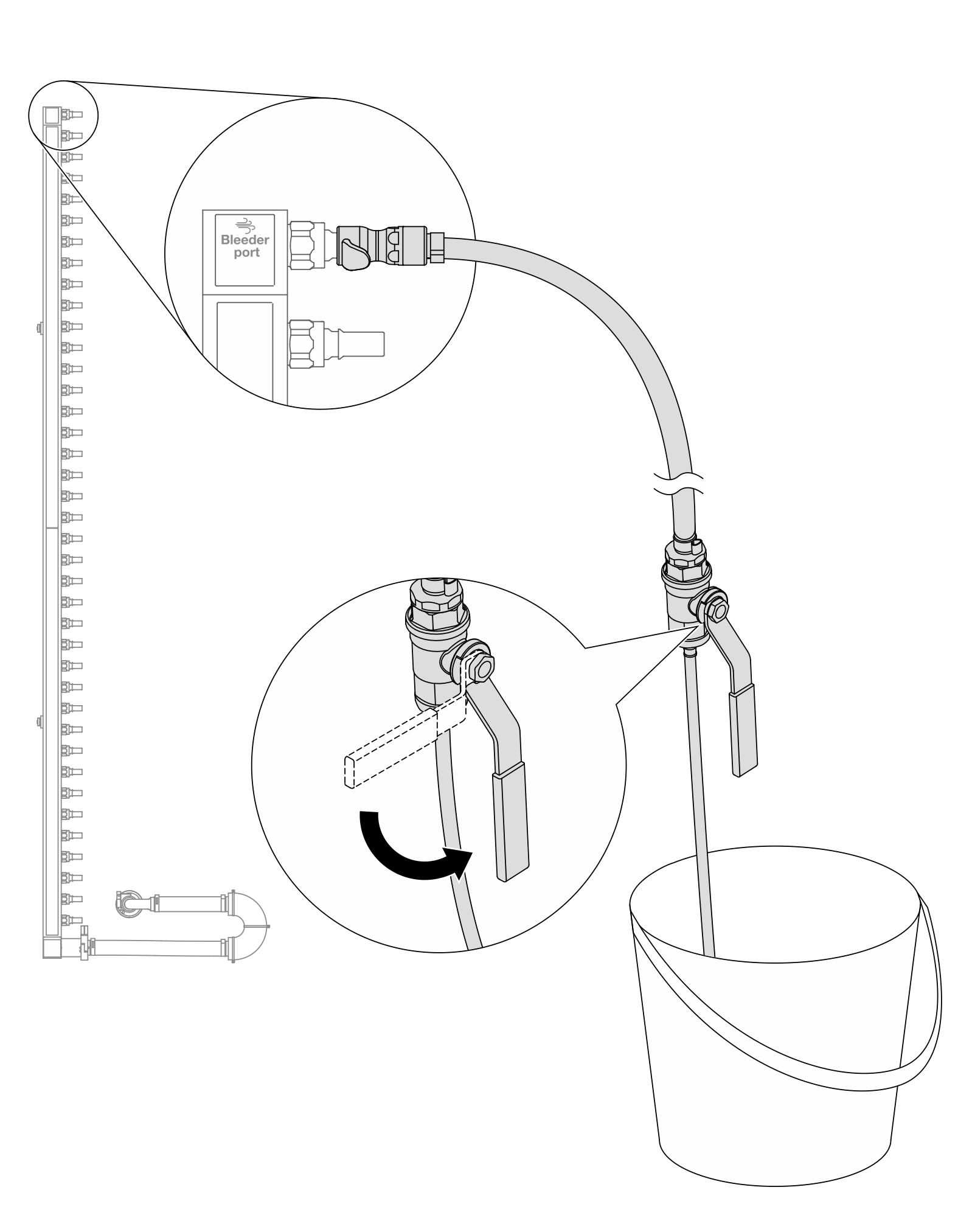

   Рис. 6. Открытие клапана отводной трубки






10. Установите комплект отводной трубки на стороне возврата коллектора.
    Прим.

    На этом шаге жидкость сливается за счет разницы давления внутри и снаружи возвратного коллектора.

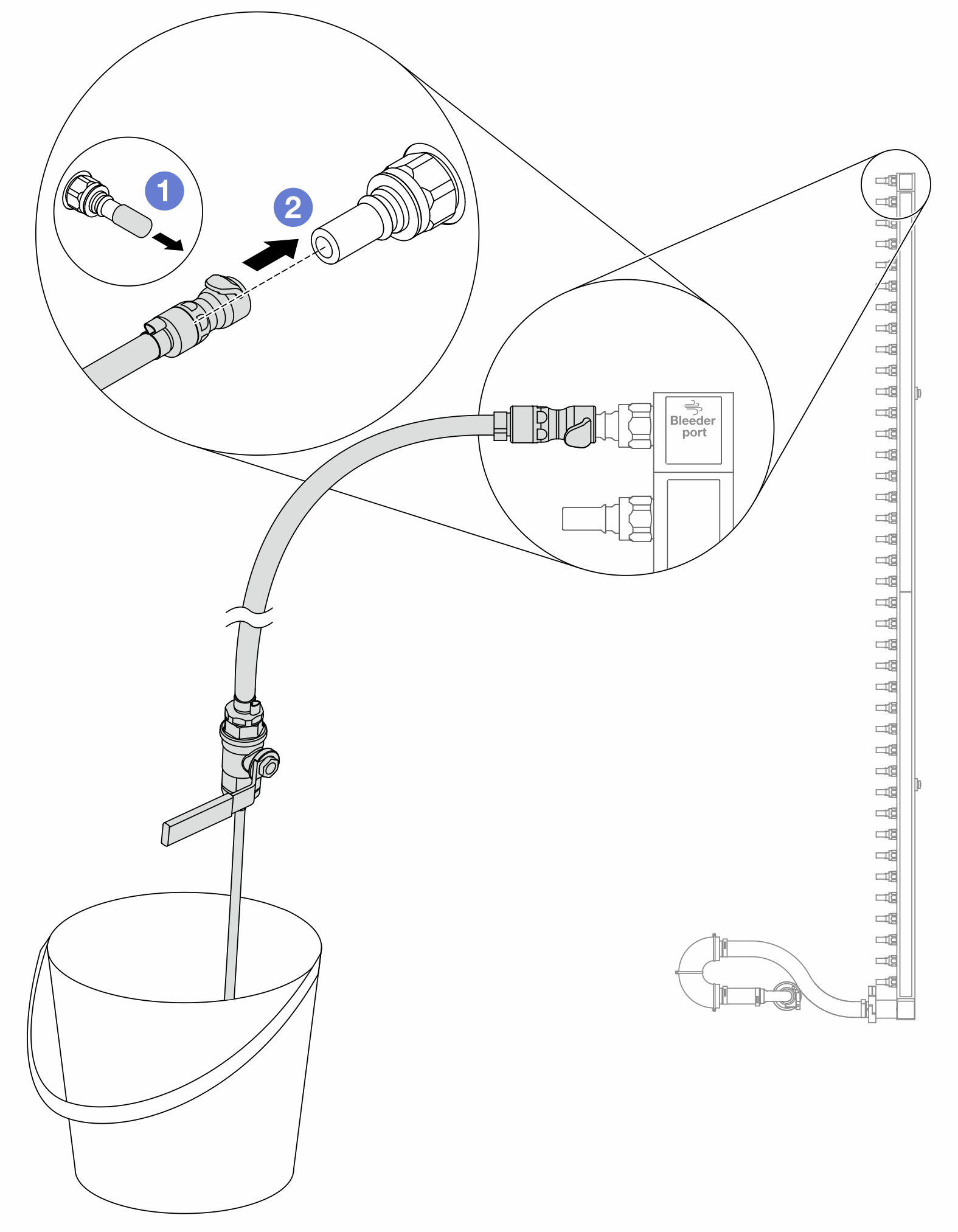

    Рис. 7. Установка комплекта отводной трубки на стороне возврата






    1. Снимите резиновые кожухи быстроразъемных соединителей с портов на коллекторе.
    2. Подключите комплект отводной трубки к коллектору.
11. Медленно откройте клапан отводной трубки, чтобы обеспечить непрерывный поток охлаждающей жидкости при сливе. Закройте клапан отводной трубки, когда охлаждающая жидкость перестанет литься.
    Рис. 8. Открытие клапана отводной трубки






12. Отделите возвратный коллектор от комплекта соединений в сухой и чистой рабочей зоне и держите ведро и впитывающие салфетки под рукой, чтобы собрать жидкость, которая может вытечь.

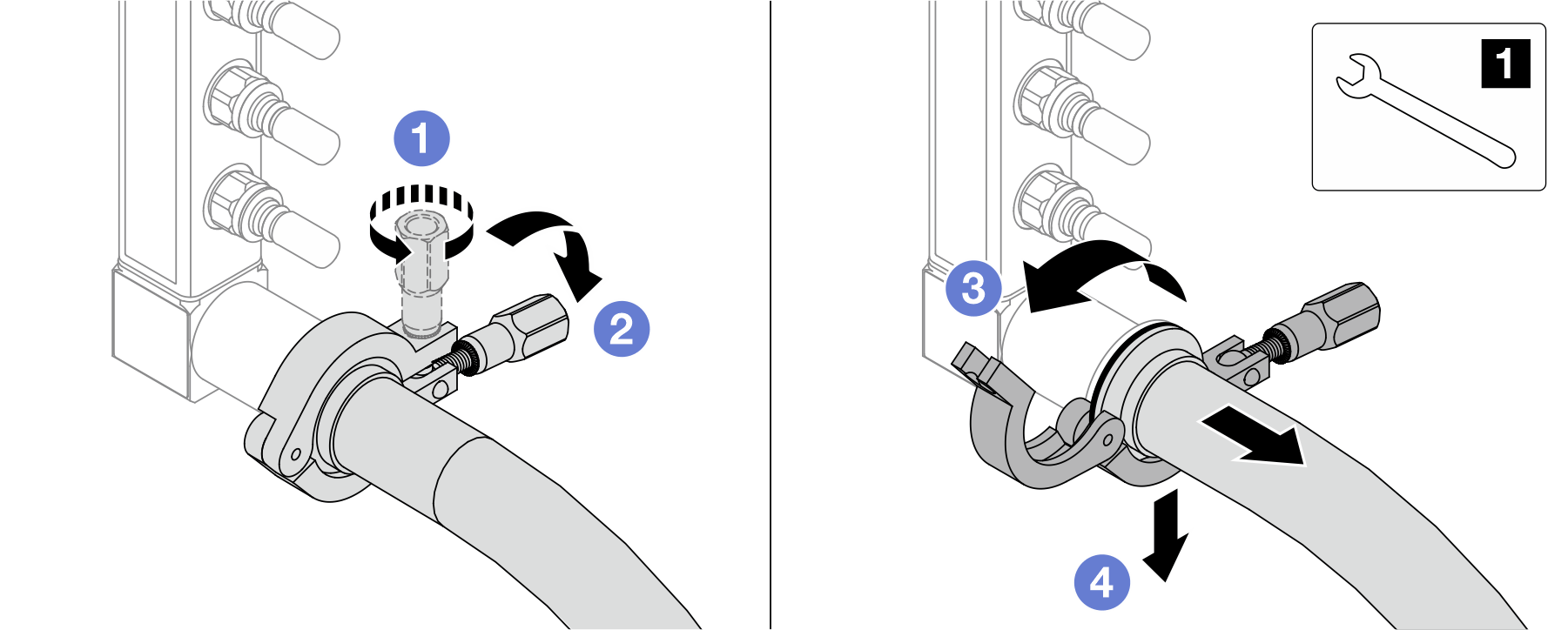

    Рис. 9. Отделение коллектора от комплекта соединений







    1 Гаечный ключ 17 мм

    1. Ослабьте винт, фиксирующий обод.
    2. Опустите винт.
    3. Откройте хомут.
    4. Снимите обод и комплект соединений с коллектора.
13. Повторите 12 с подающим коллектором.
14. В качестве санитарно-профилактических мер старайтесь, чтобы порты коллектора и комплекты соединений оставались сухими и чистыми. Установите кожухи быстроразъемных соединителей или любые кожухи, защищающие комплекты соединений и порты коллектора.
15. Сведения о снятии сервера со стойки см. в разделе Замена сервера.
16. Сведения о снятии Processor Neptune Core Module или Compute Complex Neptune Core Module см. в разделе Снятие Lenovo Processor Neptune Core Module или Снятие Lenovo Compute Complex Neptune Core Module.
