安装 Lenovo Compute Complex Neptune Core Module

按照本节中的说明安装 Compute Complex Neptune Core Module。

重要

• 本任务必须由经过 Lenovo 服务机构认证的训练有素的技术人员执行。如果没有经过相关培训或不具备相应资质，请勿尝试拆卸或安装该部件。

• 首次安装该部件时，请联系 Lenovo Professional Services 团队寻求帮助。

关于本任务

S011

警告

附近有尖锐的边缘、边角或接点。

注意

• 请阅读安装准则和安全检查核对表以确保操作安全。

• 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

• 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

警告

从包装箱中取出新的 Compute Complex Neptune Core Module时，请将冷却板组合件连同装运托盘一起取出，以防止冷却板组合件上的导热油脂受到破坏。

扭矩螺丝刀类型列表	螺钉类型
内六角 T30 螺丝刀	内六角 T30 螺钉
2 号十字螺丝刀	2 号十字螺钉

过程

1. 将软管夹持器安装到机箱上。

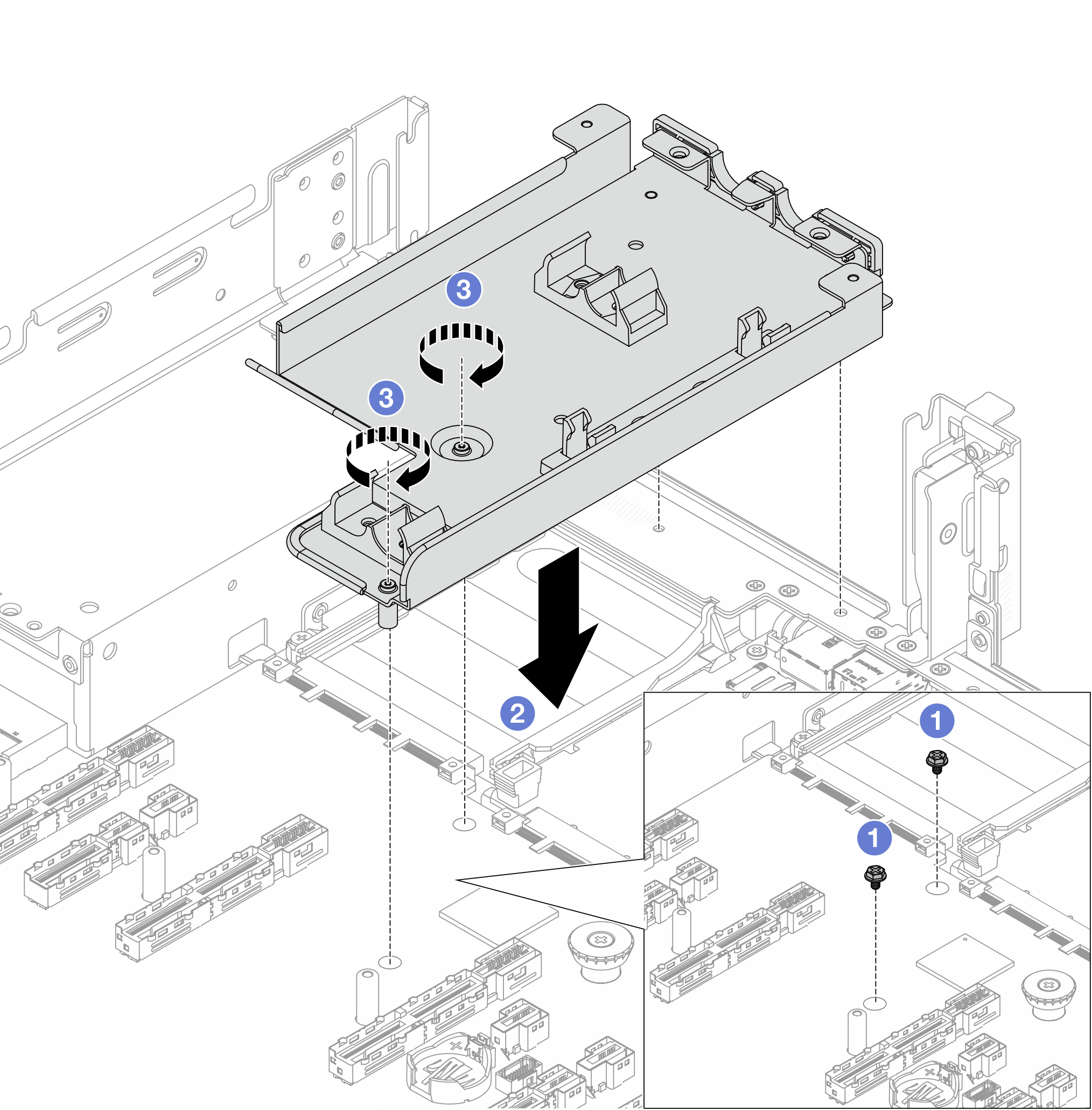

   图 1. 安装软管夹持器






   1. 如有必要，请卸下主板组合件上的螺钉。
   2. 将软管夹持器上的螺钉孔对准主板组合件上的螺钉孔，将夹持器上的导销对准后壁上的孔。
   3. 安装螺钉，以将软管夹持器固定到主板组合件。
2. （可选）要在当前处理器上安装新模块，请确保准备好酒精清洁垫。
   注意

   如果处理器上有任何残留的导热油脂，请使用酒精清洁垫轻轻擦拭处理器顶部。
3. 将处理器安装到 Compute Complex Neptune Core Module上。如需更多信息，请参阅安装处理器和散热器。

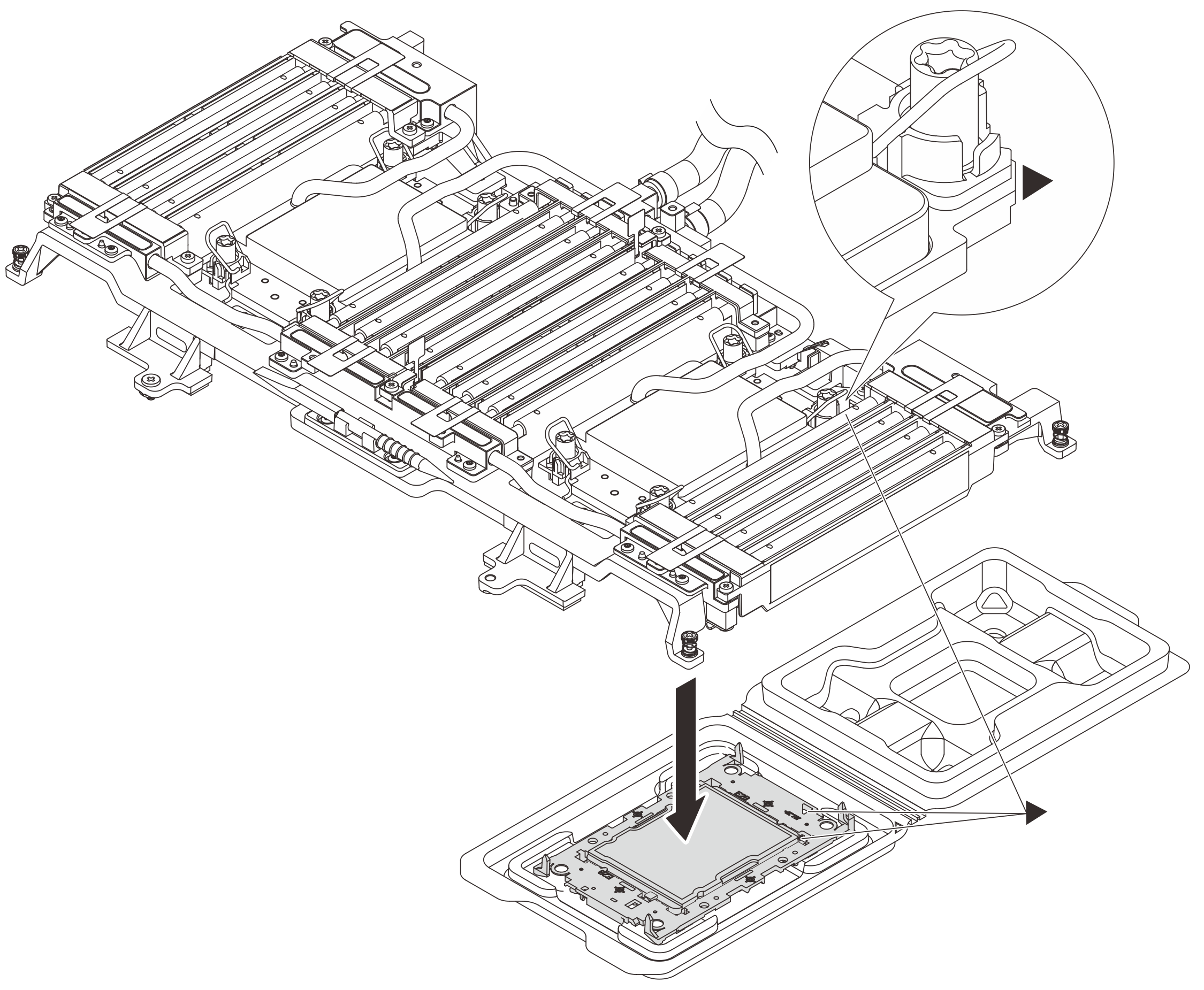

   图 2. 安装处理器



   1. 将冷却板组合件标签上的三角形标记与处理器支架和处理器上的三角形标记对齐。

   2. 将处理器支架安装到模块上。

   3. 将支架按压到位，直至所有四个角的固定夹啮合。

4. （可选）要安装新模块，请撕下导热垫的离型纸。
   图 3. 撕下离型纸


5. 将处理器模块安装到主板组合件上。

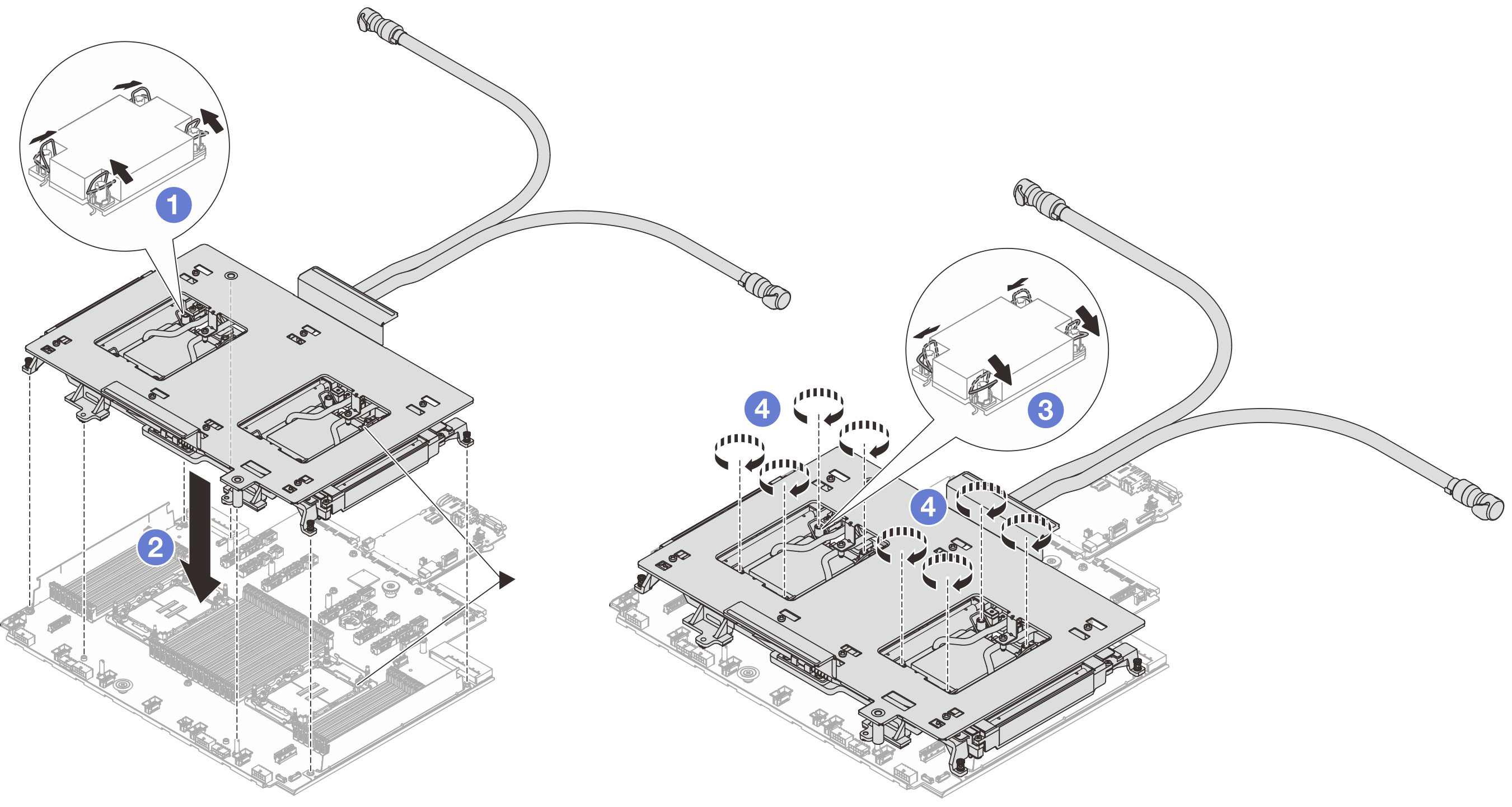

   图 4. 安装模块



   1. 向内旋转防倾倒丝架。

   2. 将冷却板组合件上的三角形标记和四个内六角 T30 螺母与处理器插槽的三角形标记和螺柱对齐；然后，将冷却板组合件插入处理器插槽。

   3. 向外旋转防倾倒丝架，直至其与插槽中的搭钩啮合。

6. 从模块上卸下装运托盘。

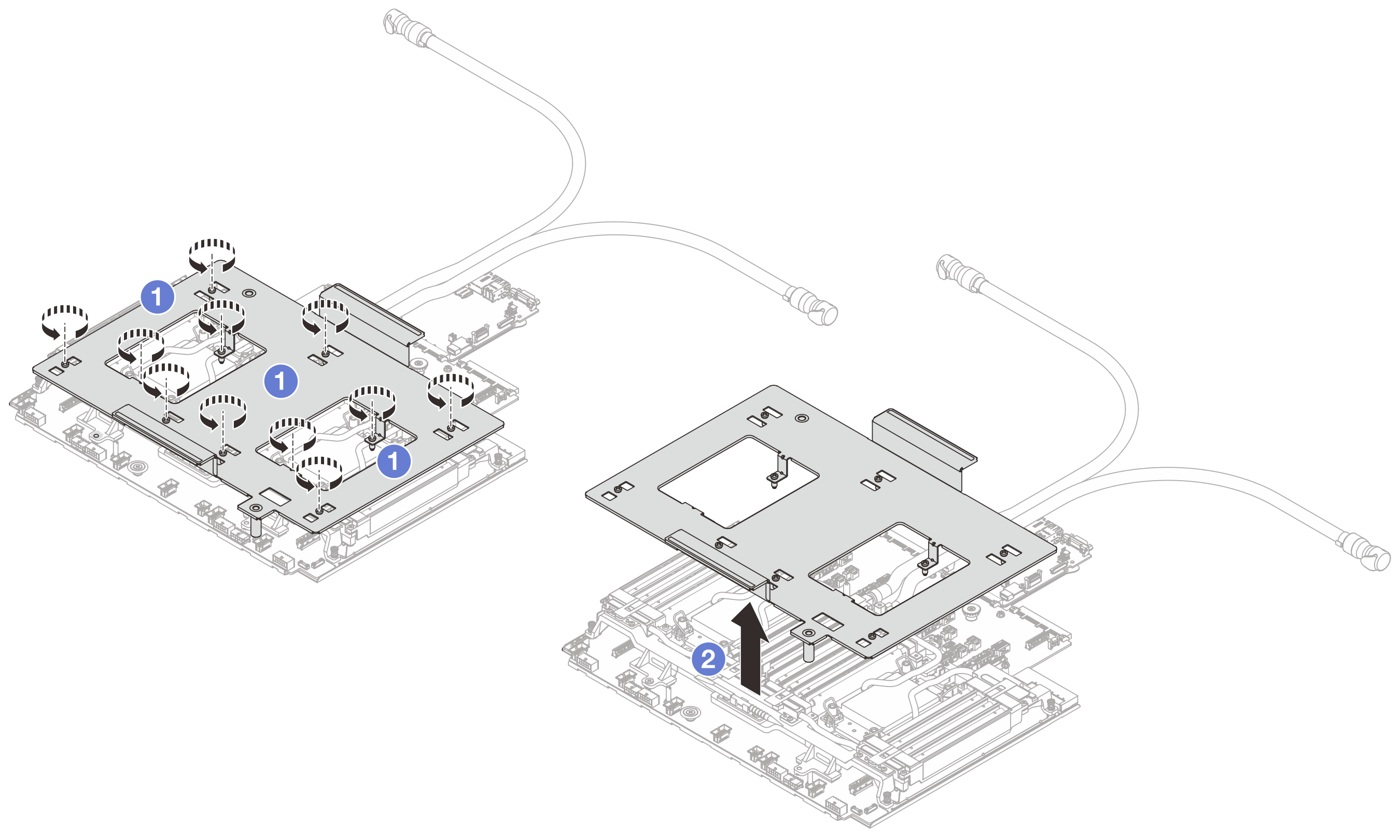

   图 5. 卸下装运托盘


   1. 拧松用于固定装运托盘的螺钉。
   2. 将装运托盘与模块分离。
7. 拧紧模块上的六颗螺钉和八颗内六角 T30 螺母。
   注

   用户应按冷却板组合件上所示的安装顺序 拧紧内六角 T30 螺母。拧紧螺钉直至拧不动为止；然后，目测检查以确保冷却板组合件下方的带肩螺钉与处理器插槽之间没有任何间隙。（供参考）将紧固件完全拧紧所需的扭矩为 0.9-1.3 牛·米（8-12 英寸·磅）。

   图 6. 拧紧螺钉


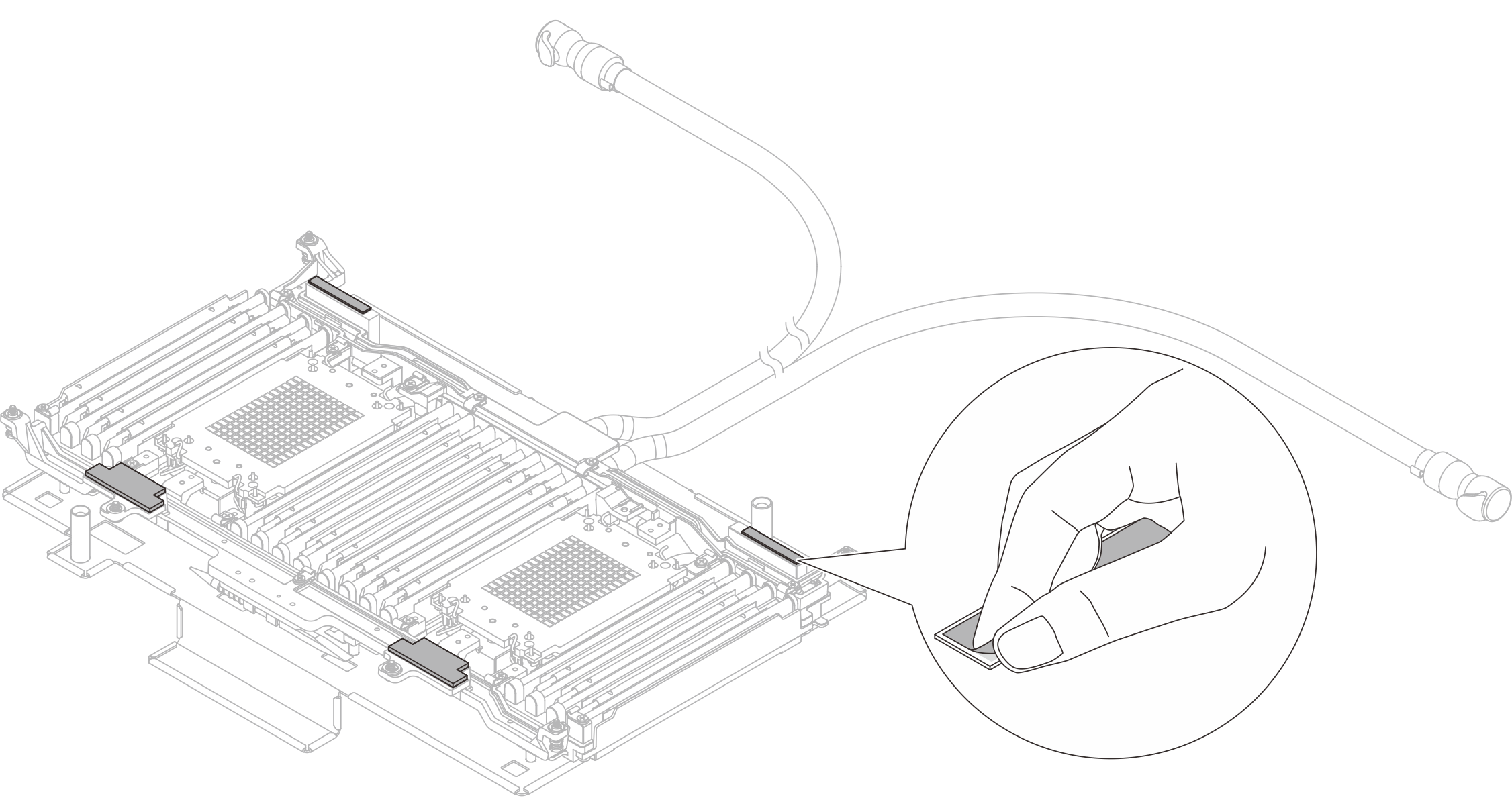

8. 将软管和漏液检测传感器模块放在软管夹持器上。
   图 7. 放置软管和漏液检测传感器模块






   1. 将软管放在软管夹持器上。
   2. 将漏液检测传感器模块放在软管夹持器上。

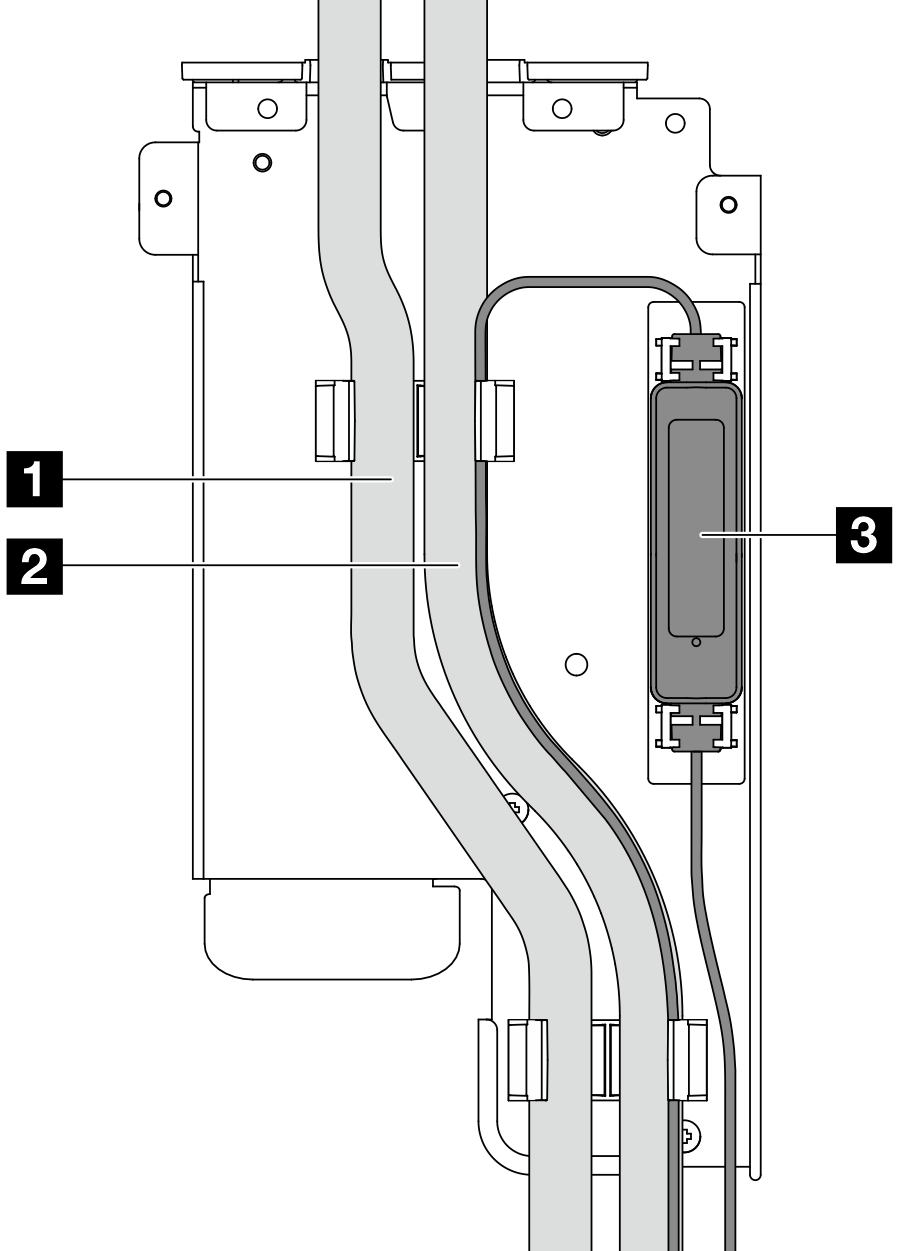

   图 8. 安装详细信息

   1 出口软管 2 入口软管 3 漏液检测传感器模块 注 如需了解漏液检测传感器模块的工作状态，请参阅漏液检测传感器模块上的 LED。

9. 将漏液检测传感器模块的线缆连接到主板组合件上的接口。请参阅内部线缆布放。
10. 安装 3FH 转接卡架。

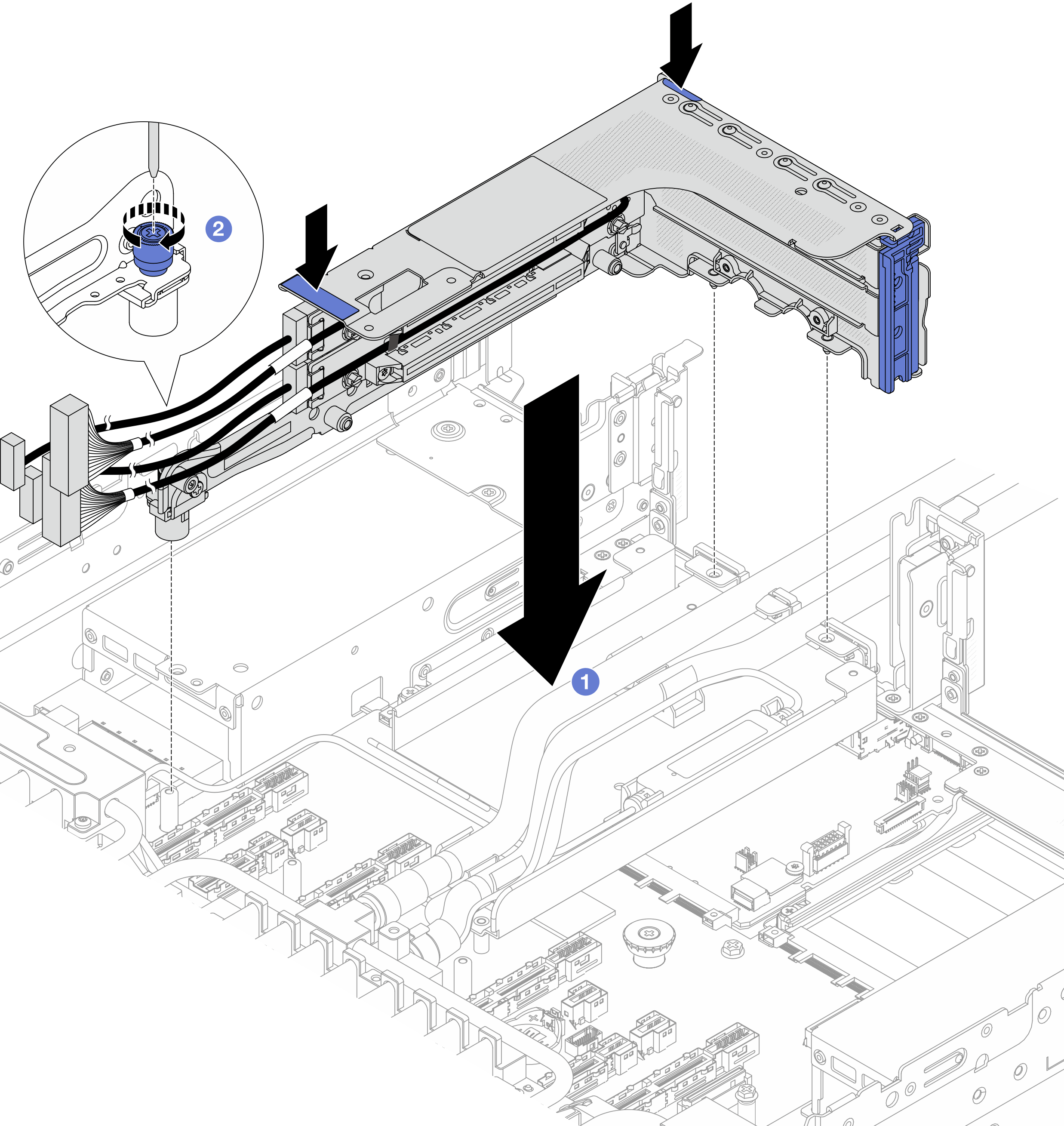

    图 9. 安装 3FH 转接卡架






    1. 将转接卡架向下放入机箱。
    2. 拧紧螺钉以固定转接卡架。
11. 如需要，请安装背面硬盘仓组合件。请参阅更换背面硬盘仓。
12. 安装导风罩或中间硬盘仓。请参阅安装导风罩或安装中间硬盘背板和硬盘仓。
13. 安装顶盖。请参阅安装顶盖。
14. 将服务器装入机架。请参阅更换服务器。
15. 将快接插头安装到歧管上。请参阅安装歧管（机架级系统）或安装歧管（行级系统）。
