卸下系統 I/O 板

請依照本節中的指示卸下系統 I/O 板，也稱為資料中心安全控制模組 (DC-SCM)。

關於此作業

重要

• 此作業必須由訓練有素且通過 Lenovo 服務認證的技術人員執行。沒有經過適當的培訓和資格認證，請不要嘗試卸下或安裝零件。

• 卸下記憶體模組時，請在每個記憶體模組上貼上插槽號碼標籤，從主機板組件卸下所有記憶體模組，並將其放置在防靜電表面上，以供重新安裝。

• 拔掉纜線時，使用清單記錄每條纜線和纜線所連接的接頭，並在安裝新主機板組件後，使用該記錄做為佈線核對清單。

小心

• 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

• 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

• 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

注意

危險的移動零件。手指和身體其他部位應保持距離。

注意

散熱槽和處理器的溫度可能相當高。關閉伺服器並等候數分鐘，待伺服器冷卻後再卸下伺服器蓋板。

S002

注意

裝置上的電源控制按鈕和電源供應器上的電源開關，並不會切斷供應給裝置的電流。此外，裝置也可能有一條以上的電源線。若要切斷裝置的所有電源，必須從電源拔掉所有電源線。

程序

1. 為此作業做好準備。
   1. 記錄所有系統配置資訊，如 Lenovo XClarity Controller IP 位址、重要產品資料，以及伺服器的機型、型號、序號、通用唯一 ID 及資產標籤。
   2. 如果適用，請匯出 Lenovo Features on Demand 啟動金鑰。請參閱與伺服器相容的 XCC 文件中的授權管理一節，網址為 Lenovo XClarity Controller 入口網站頁面。
   3. 執行 OneCLI 指令或 XCC 動作以備份 UEFI 和 XCC 設定。請參閱 備份配置設定的 OneCLI 指令 或 使用 XCC 備份配置。
   4. 將系統事件日誌儲存至外部媒體。
   5. 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。
   6. 如果伺服器安裝在機架中，請沿著其機架滑軌將伺服器滑出以接觸上蓋，或從機架卸下伺服器。請參閱更換伺服器。
   7. 卸下上蓋。請參閱卸下上蓋。
   8. 如果您的伺服器隨附空氣擋板或中間框架，請先將其卸下。

      • 卸下空氣擋板

      • 卸下中間框架和硬碟背板

   9. 卸下系統風扇機盒。請參閱卸下系統風扇機盒。
   10. 記下纜線連接至主機板組件的位置，然後拔除所有纜線。
       小心

       為避免損壞主機板組件，請確保在從主機板組件斷開纜線時，遵循內部纜線佈線中的指示。
   11. 卸下所有已安裝的以下元件，並將它們放置在安全的防靜電位置。

       • 更換背面框架

       • 卸下內部 CFF 配接卡

       • 卸下背面擴充卡組件

       • 卸下背面 OCP 模組

       • 卸下記憶體模組

       • 更換處理器和散熱槽（僅限經過培訓的維修技術人員）

   12. 稍微拉出電源供應器。確定它們已從主機板組件拔除。
2. 卸下主機板組件。

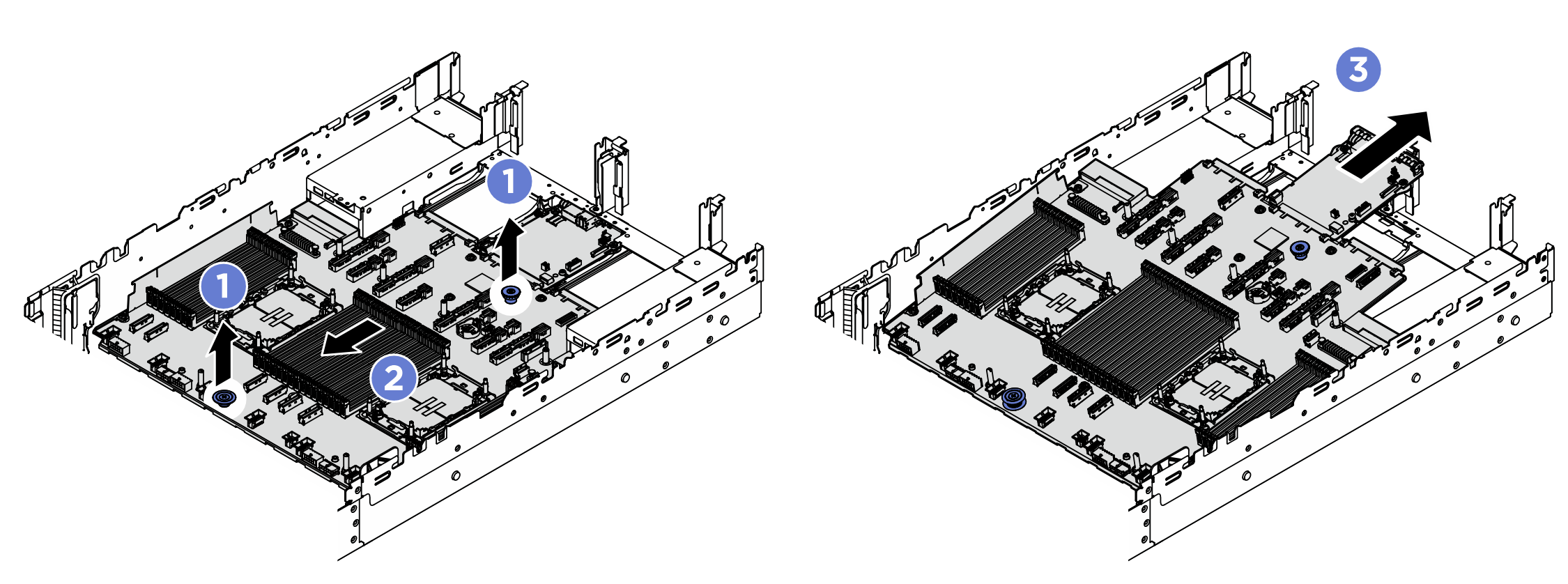

   圖 1. 卸下主機板組件


   1. 同時拉起兩個把手。
   2. 將主機板組件滑向機箱前方，直到停住。
   3. 將主機板組件傾斜後提起，從機箱取出。
3. 將系統 I/O 板與處理器板分開。
   註

   為防止系統 I/O 板的接點受損，請捏住系統 I/O 板上的把手，然後向外拉出系統 I/O 板。在整個拉動過程中，確保系統 I/O 板盡可能保持水平。

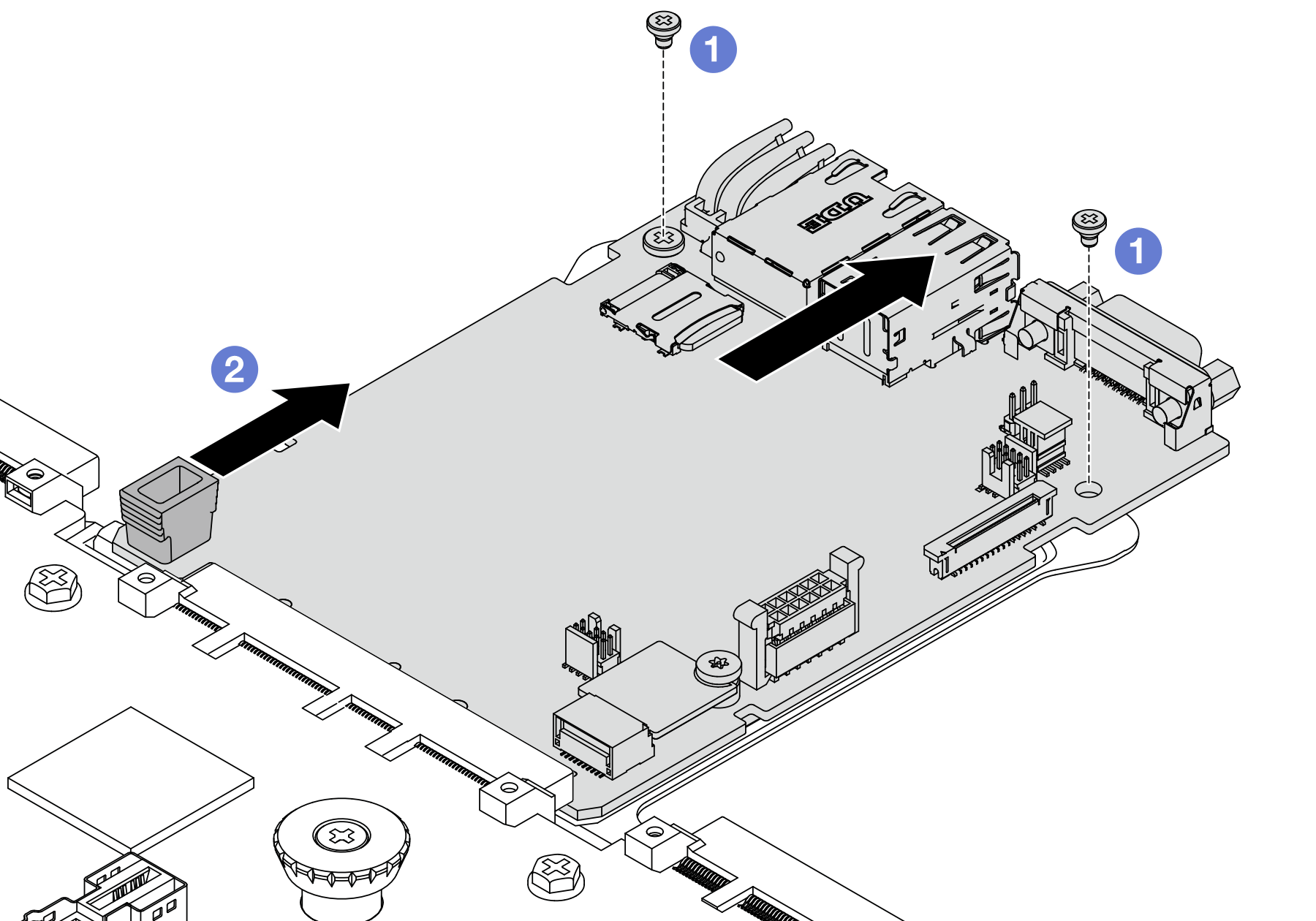

   圖 2. 將系統 I/O 板與處理器板分開


   1. 卸下用來固定系統 I/O 板的螺絲。
   2. 捏住把手，將系統 I/O 板向後滑動，使其與處理器板分離。
4. 從系統 I/O 板上取下 MicroSD 卡。請參閱卸下 MicroSD 卡。
