安裝系統 I/O 板

請依照本節中的指示安裝系統 I/O 板，也稱為資料中心安全控制模組 (DC-SCM)。

關於此作業

重要

此作業必須由訓練有素且通過 Lenovo 服務認證的技術人員執行。沒有經過適當的培訓和資格認證，請不要嘗試卸下或安裝零件。

小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

  • 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

韌體和驅動程式下載：更換元件後，您可能需要更新韌體或驅動程式。

程序

  1. 將裝有新零件的防靜電保護袋與伺服器外部任何未上漆的表面進行接觸。然後從保護袋中取出新零件，並將其放置在防靜電表面上。
  2. 將從舊系統 I/O 板卸下的 MicroSD 卡安裝到新系統 I/O 板上。請參閱安裝 MicroSD 卡。
  3. 將新的系統 I/O 板安裝在處理器板上。

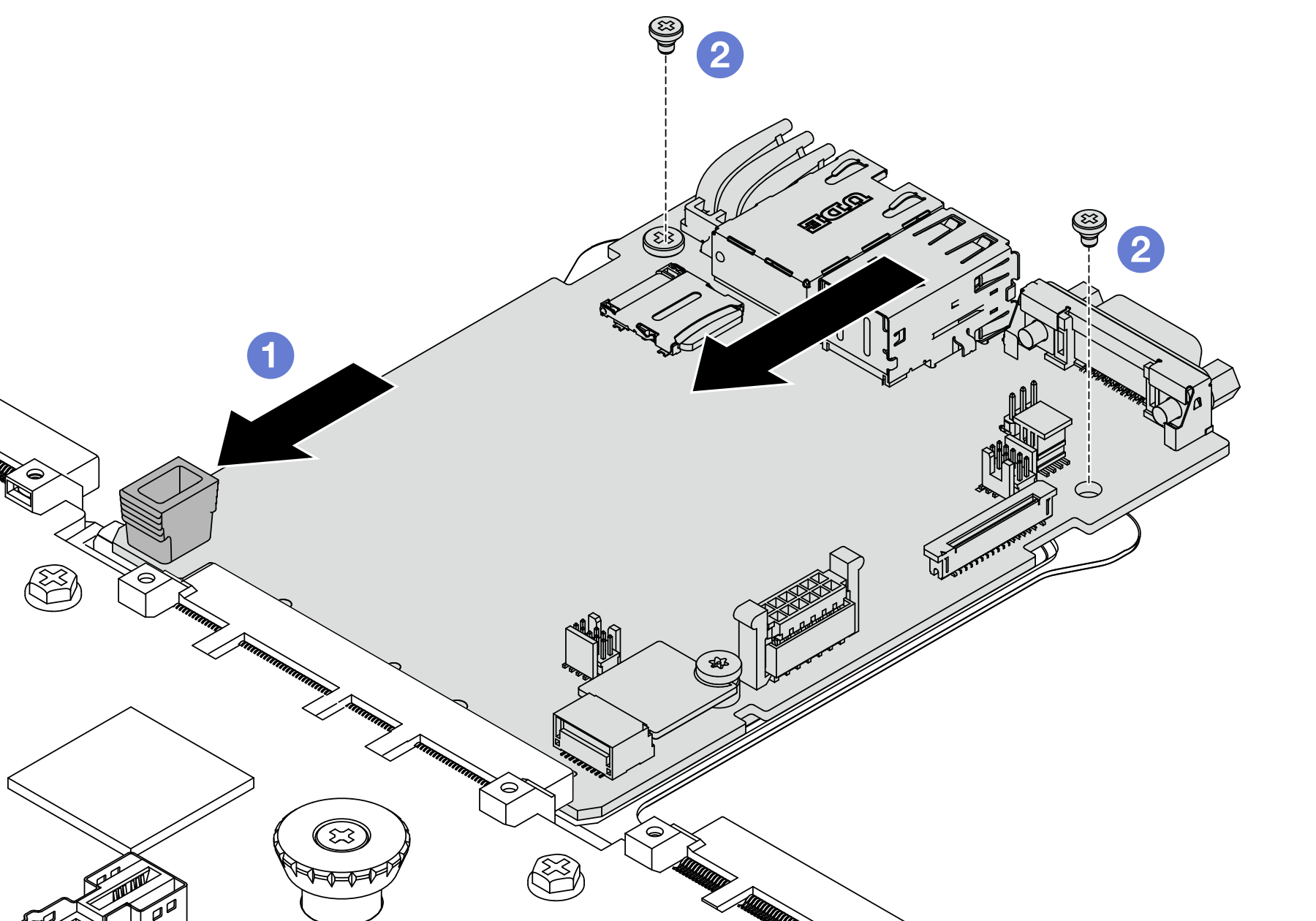

    圖 1. 將系統 I/O 板安裝在處理器板上
    Installing the system I/O board onto the processor board
    1. 將系統 I/O 板對齊處理器板上的接頭，然後用雙手推動系統 I/O 板並將其輕輕插入接頭。
      註
      為防止系統 I/O 板的接點損壞，請確保系統 I/O 板正確對齊處理器板上的接頭，並在插入過程中盡可能保持水平。
    2. 鎖上螺絲，將系統 I/O 板固定到位。
  4. 將主機板組件安裝到伺服器中。

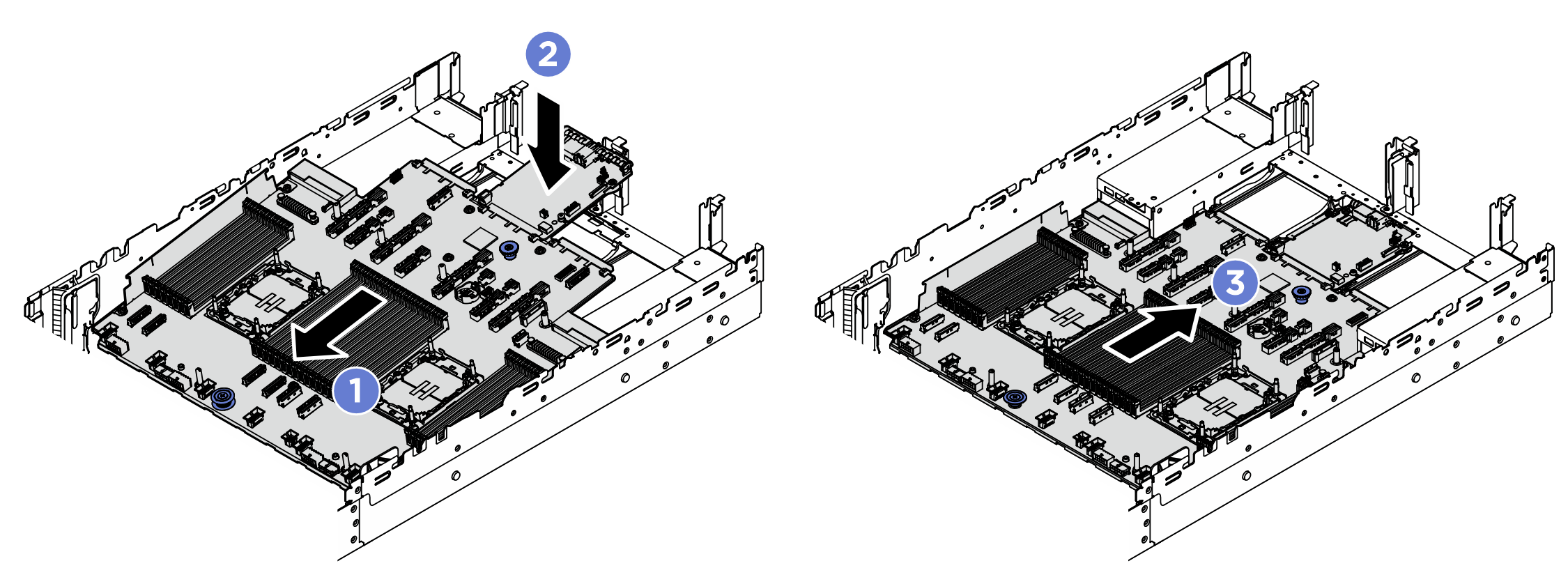

    圖 2. 安裝主機板組件
    Installing the system board assembly
    1. 將主機板組件前端朝機箱前方插入，直到停住。
    2. 將另一端向下放入機箱。
    3. 將主機板組件滑向機箱後方，直到卡入定位為止。確定系統 I/O 板上的背面接頭插入後方面板上對應的孔。

在您完成之後

  1. 安裝您卸下的所有元件：

  2. 將電源供應器推入定位。確保它們都連接到主機板組件。

  3. 將所有必要的纜線重新連接至主機板組件上的相同接頭。請參閱內部纜線佈線。

  4. 確定已正確重新組裝所有元件，且伺服器內未遺留任何工具或鬆脫的螺絲。

  5. 重新安裝上蓋。請參閱安裝上蓋。

  6. 如果伺服器原是安裝在機架中，請將伺服器重新安裝在機架中。請參閱更換伺服器。

  7. 將外部纜線和電源線重新連接到伺服器。
    小心
    為避免元件損壞，請最後才接上電源線。

  8. 開啟伺服器和週邊裝置的電源。請參閱開啟伺服器電源。

  9. 或者啟用 UEFI 安全開機。請參閱啟用 UEFI 安全開機。

  • 隱藏/顯示 TPM
    TPM 預設為啟用，以加密系統作業的資料傳輸。您可以選擇使用 Lenovo XClarity Essentials OneCLI 停用 TPM。
  • 啟用 UEFI 安全開機
    您可以選擇啟用 UEFI 安全開機。
