Установка системной платы ввода-вывода

В этом разделе приведены инструкции по установке системной платы ввода-вывода, также известной как модуль безопасного управления центром обработки данных (DC-SCM).

Об этой задаче

Важное замечание

Эта задача должна выполняться квалифицированными специалистами, сертифицированными службой Lenovo. Не пытайтесь снять или установить этот компонент, если у вас нет соответствующей квалификации или вы не прошли соответствующее обучение.

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Загрузка микропрограммы и драйвера: после замены компонента, возможно, потребуется обновить микропрограмму или драйвер.

Процедура

  1. Коснитесь антистатической упаковкой, в которой находится новая деталь, любой неокрашенной поверхности вне сервера. Затем извлеките новую деталь из упаковки и разместите ее на антистатической поверхности.
  2. Установите карту MicroSD, снятую со старой системной платы ввода-вывода, на новую системную плату ввода-вывода. См. раздел Установка карты MicroSD.
  3. Установите новую системную плату ввода-вывода на процессорную плату.

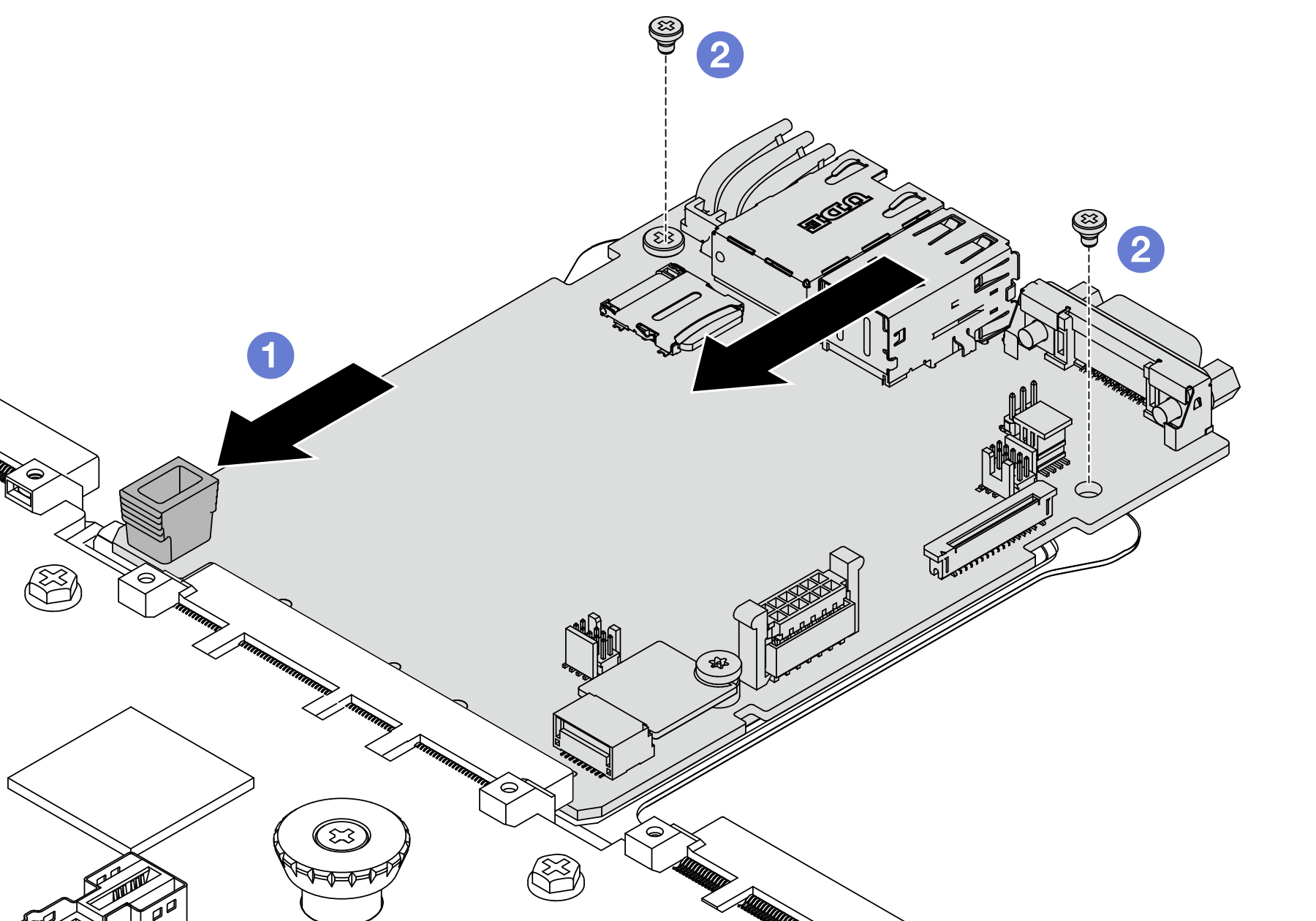

    Рис. 1. Установка системной платы ввода-вывода на процессорную плату
    Installing the system I/O board onto the processor board
    1. Совместите системную плату ввода-вывода с разъемом на процессорной плате, а затем нажмите на системную плату ввода-вывода обеими руками и слегка вставьте ее в разъем.
      Прим.
      Во избежание повреждения контакта системной платы ввода-вывода она должна быть правильно совмещена с разъемом на процессорной плате и во время вставки оставаться в горизонтальном положении.
    2. Зафиксируйте системную плату ввода-вывода винтами.
  4. Установите блок материнской платы на сервер.

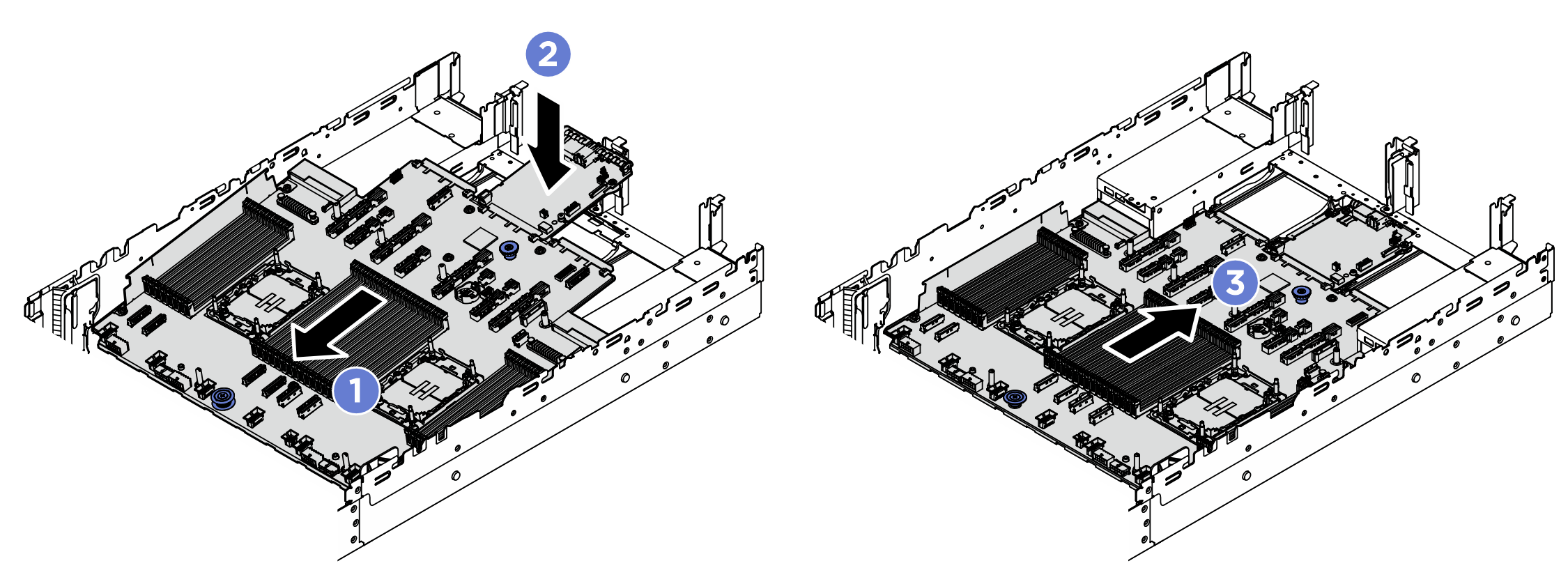

    Рис. 2. Установка блока материнской платы
    Installing the system board assembly
    1. Вставьте передний край блока материнской платы в переднюю часть рамы до упора.
    2. Опустите другой край в раму.
    3. Переместите блок материнской платы в направлении задней части рамы до щелчка. Убедитесь, что задние разъемы на системной плате ввода-вывода вставлены в соответствующие отверстия на задней панели.

После завершения

  1. Установите все снятые компоненты.

  2. Установите блоки питания на место. Убедитесь, что они подключены к блоку материнской платы.

  3. Подключите все необходимые кабели к тем же разъемам на новом блоке материнской платы. См. раздел Прокладка внутренних кабелей.

  4. Установите на место отсек вентиляторов с вентиляторами. См. раздел Установка отсека вентиляторов компьютера.

  5. Установите дефлектор. См. раздел Установка дефлектора.

  6. Убедитесь, что все компоненты установлены правильно и в сервере не оставлены никакие инструменты и винты.

  7. Установите верхний кожух. См. раздел Установка верхнего кожуха.

  8. Если сервер был установлен в стойку, установите сервер в стойку. См. раздел Замена сервера.

  9. Подсоедините внешние кабели и шнуры питания к серверу.
    Внимание
    Чтобы не допустить повреждения компонентов, подключайте шнур питания последним.

  10. Включите сервер и все периферийные устройства. См. раздел Включение сервера.

  11. Обновите микропрограмму UEFI. (Только для специалистов по техническому обслуживанию Lenovo) См. Процедура замены системной платы ввода-вывода (DC-SCM) и обновления микропрограммы системы в системе V4.

  12. Обновите микропрограмму XCC/LXPM/FPGA SCM/LXUM. См. раздел Обновление микропрограммы.

  13. Выполните команды OneCLI или действия XCC для восстановления параметров UEFI и XCC. См. инструкции по ссылке Команды OneCLI для восстановления параметров конфигурации или Использование XCC для восстановления конфигурации.

  14. Переустановите ключ FoD.

  15. Настройте политику TPM. См. раздел Enable TPM.

  16. Если требуется скрыть TPM или обновить микропрограмму TPM, см. раздел Скрытие/отображение TPM или Обновление микропрограммы TPM.

  17. Если требуется, включите защищенную загрузку UEFI. См. раздел Включение защищенной загрузки UEFI.
