Schienen aus dem Rack entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um die Schienen vom Rack zu entfernen.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Vorgehensweise

  1. Entfernen Sie den Server aus dem Gehäuserahmen. Siehe Server aus dem Rack entfernen.
  2. Entfernen Sie die M6-Schrauben, die an der Rückseite der Schienen angebracht sind.

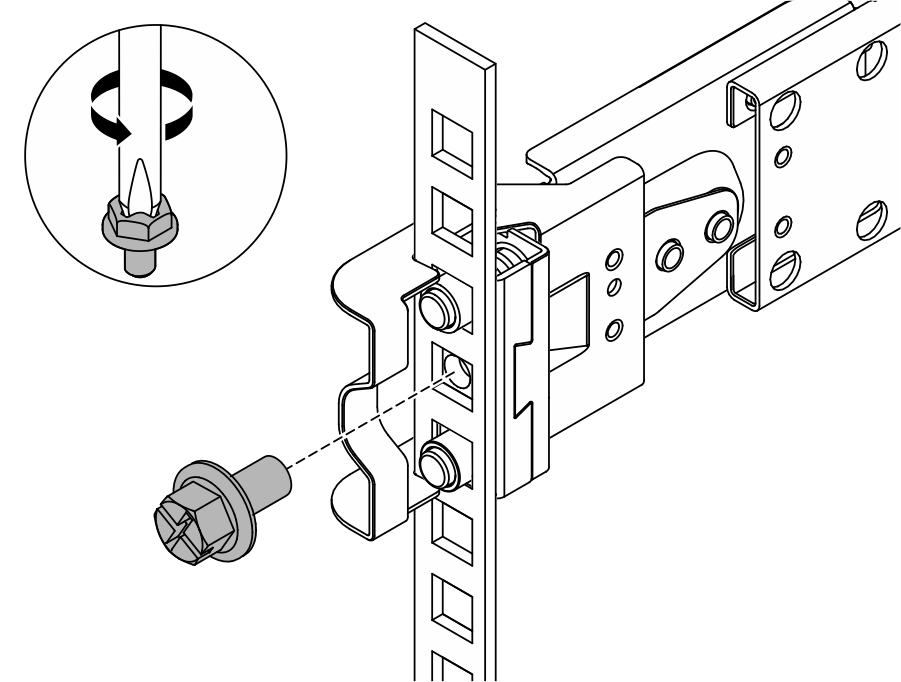

    Abbildung 1. Entfernen der M6-Schrauben

  3. Entfernen Sie die Schienen aus dem Rack.
    1. Entfernen Sie die Schiene an der Vorderseite.

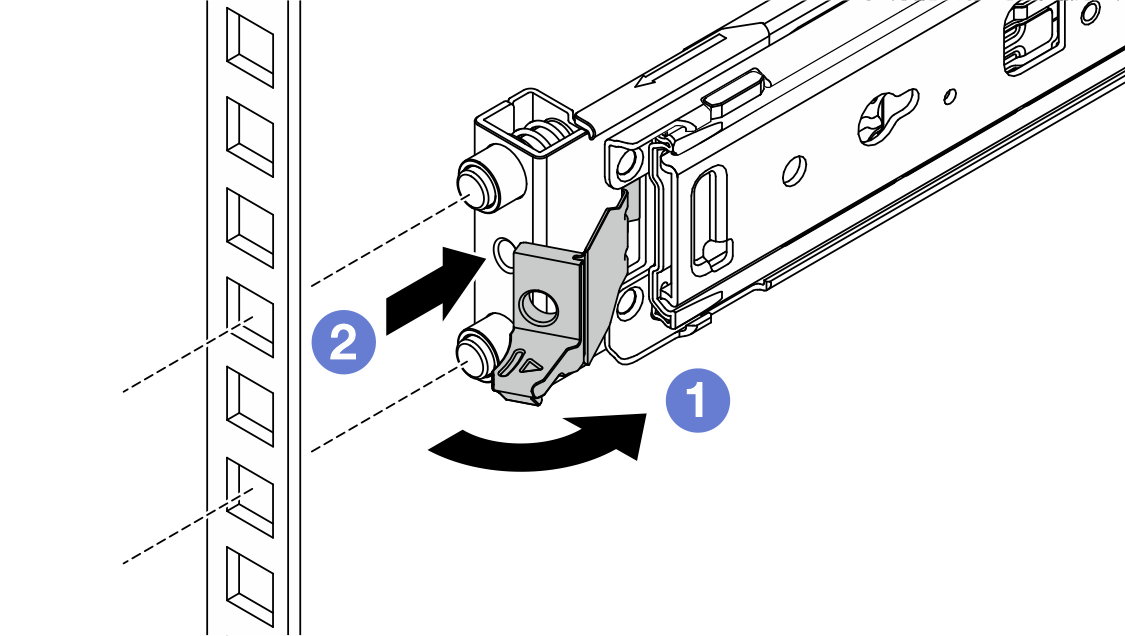

      Abbildung 2. Entfernen der Schiene an der Vorderseite

      • Öffnen und halten Sie die vordere Verriegelung, um das vordere Ende der Schiene zu lösen.
      • Schieben Sie die Schiene nach vorne und entfernen Sie sie vom Rack.
    2. Entfernen Sie die Schiene an der Rückseite.

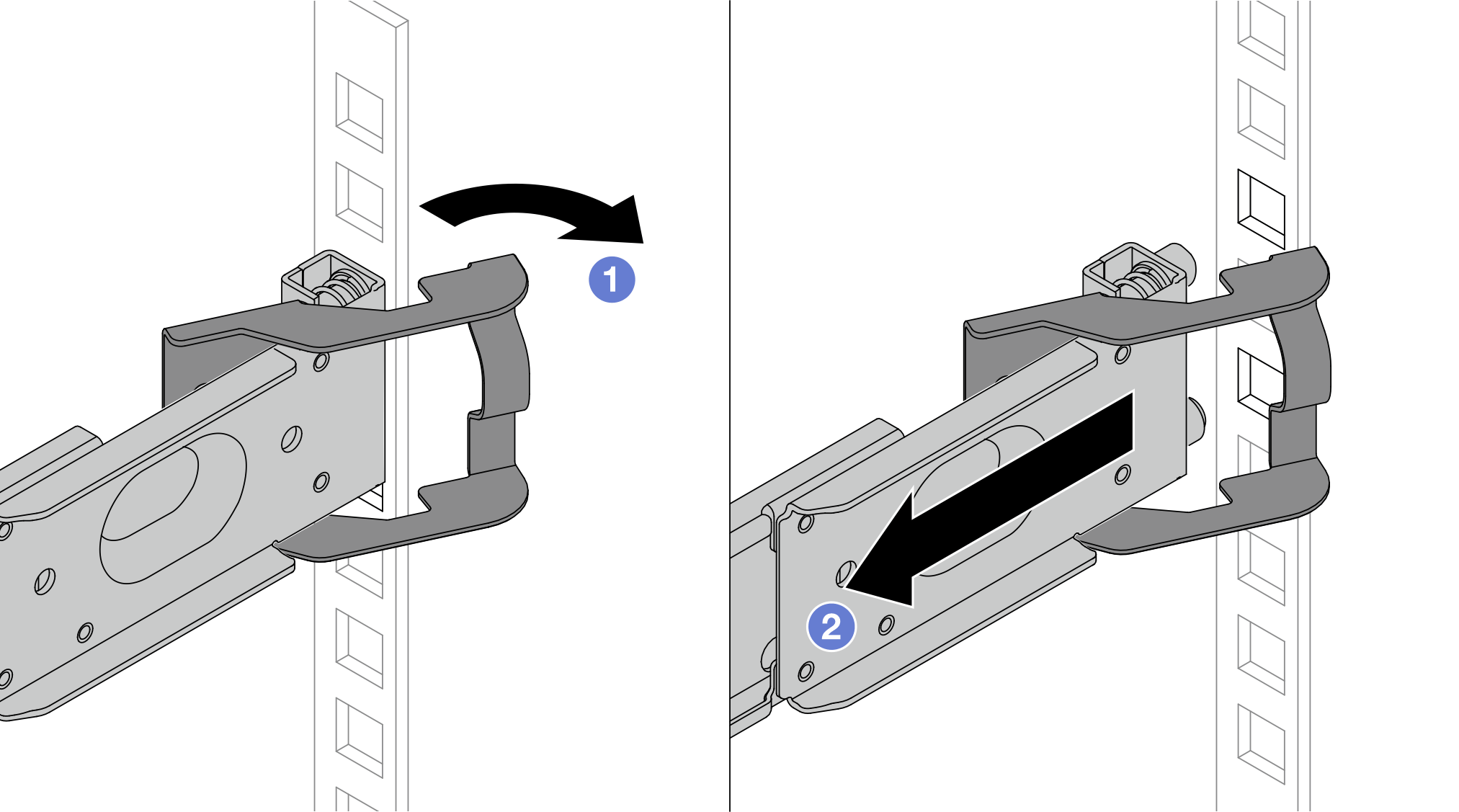

      Abbildung 3. Entfernen der Schiene an der Rückseite

      • Öffnen und halten Sie die hintere Verriegelung, um das hintere Ende der Schiene zu lösen.
      • Entfernen Sie die Schiene von den hinteren Befestigungsflanschen.

Nach dieser Aufgabe

Falls erforderlich, installieren Sie eine Ersatzeinheit. Anweisungen hierzu finden Sie in der Schienen-Installationsanleitung, die im Schienensatz enthalten ist.
