Rimozione delle guide dal rack

Seguire le istruzioni riportate in questa sezione per rimuovere le guide dal rack.

Informazioni su questa attività

Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Procedura

  1. Rimuovere il server dal rack. Vedere Rimozione del server dal rack.
  2. Rimuovere le viti M6 installate sulla parte posteriore delle guide.

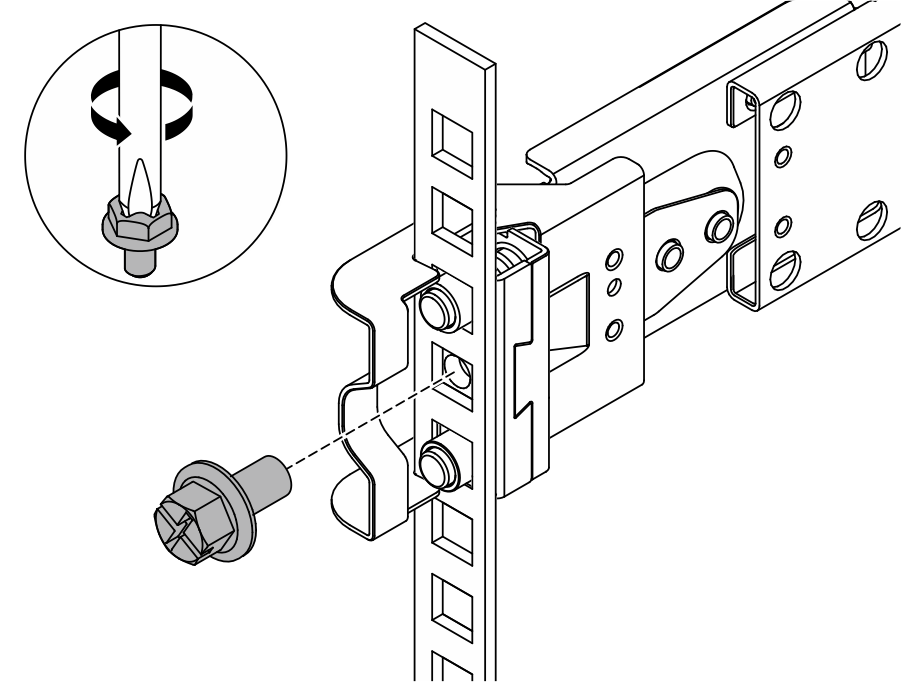

    Figura 1. Rimozione della vite M6

  3. Rimuovere le guide dal rack.
    1. Rimuovere la guida sulla parte anteriore.
      Figura 2. Rimozione della guida sulla parte anteriore

      • Aprire e tenere premuto il fermo anteriore per sganciare l'estremità anteriore della guida.
      • Spingere la guida in avanti e rimuoverla dal rack.
    2. Rimuovere la guida sulla parte posteriore.

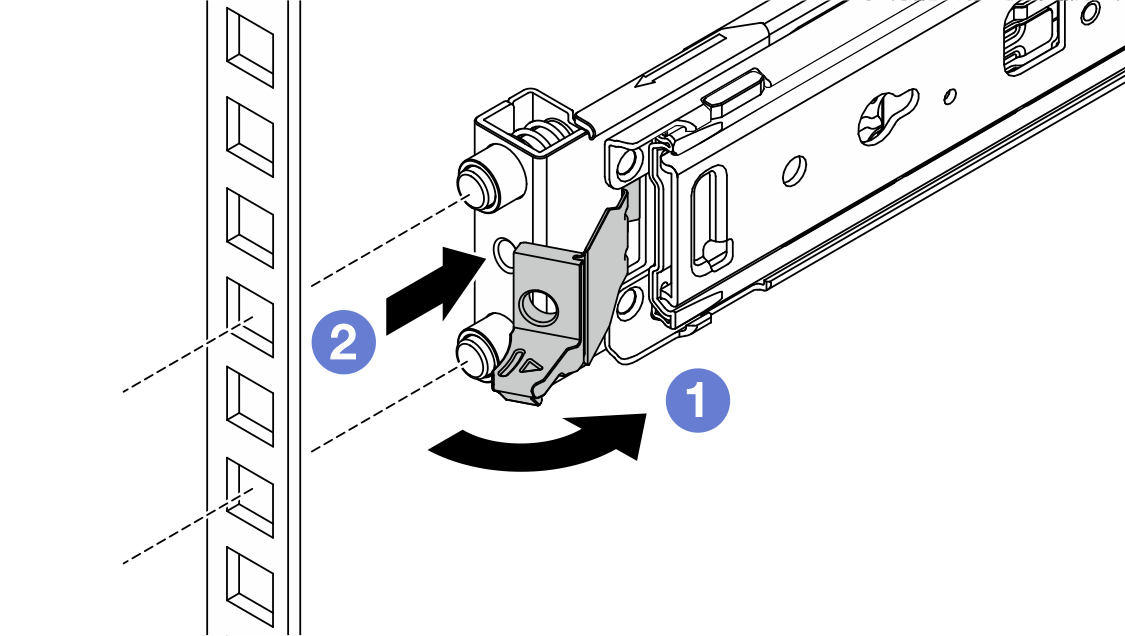

      Figura 3. Rimozione della guida sulla parte posteriore

      • Aprire e tenere premuto il fermo posteriore per sganciare l'estremità posteriore della guida.
      • Rimuovere la guida dalle flange di montaggio posteriori.

Dopo aver terminato

Se necessario, installare un'unità sostitutiva. Vedere le istruzioni riportate nella Guida all'installazione delle guide fornita con il kit per la guida.
