Installazione delle guide nel rack

Seguire le istruzioni riportate in questa sezione per installare le guide di scorrimento nel rack.

S036

18 - 32 kg (39 - 70 libbre)	32 - 55 kg (70 - 121 libbre)

Avvertenza

Applicare le procedure di sicurezza per il sollevamento.

R006

Avvertenza

Non collocare alcun oggetto su un dispositivo montato nel rack, a meno che non si tratti di un dispositivo destinato all'utilizzo come mensola.

Avvertenza

• Esistono dei rischi di stabilità potenziali. Il rack potrebbe ribaltarsi e causare gravi lesioni personali.

• Prima di estendere il rack nella posizione di installazione, leggere le Linee guida per l'installazione. Non caricare l'apparecchiatura montata sulla guida di scorrimento nella posizione di installazione. Non lasciare l'apparecchiatura montata sulla guida di scorrimento nella posizione di installazione.

Attenzione

• Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

• Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

• Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Avvertenza

Assicurarsi di seguire le procedure di installazione del server in tre persone per prevenire lesioni.

Procedura

1. Installare i piedini di montaggio posteriori nel rack.

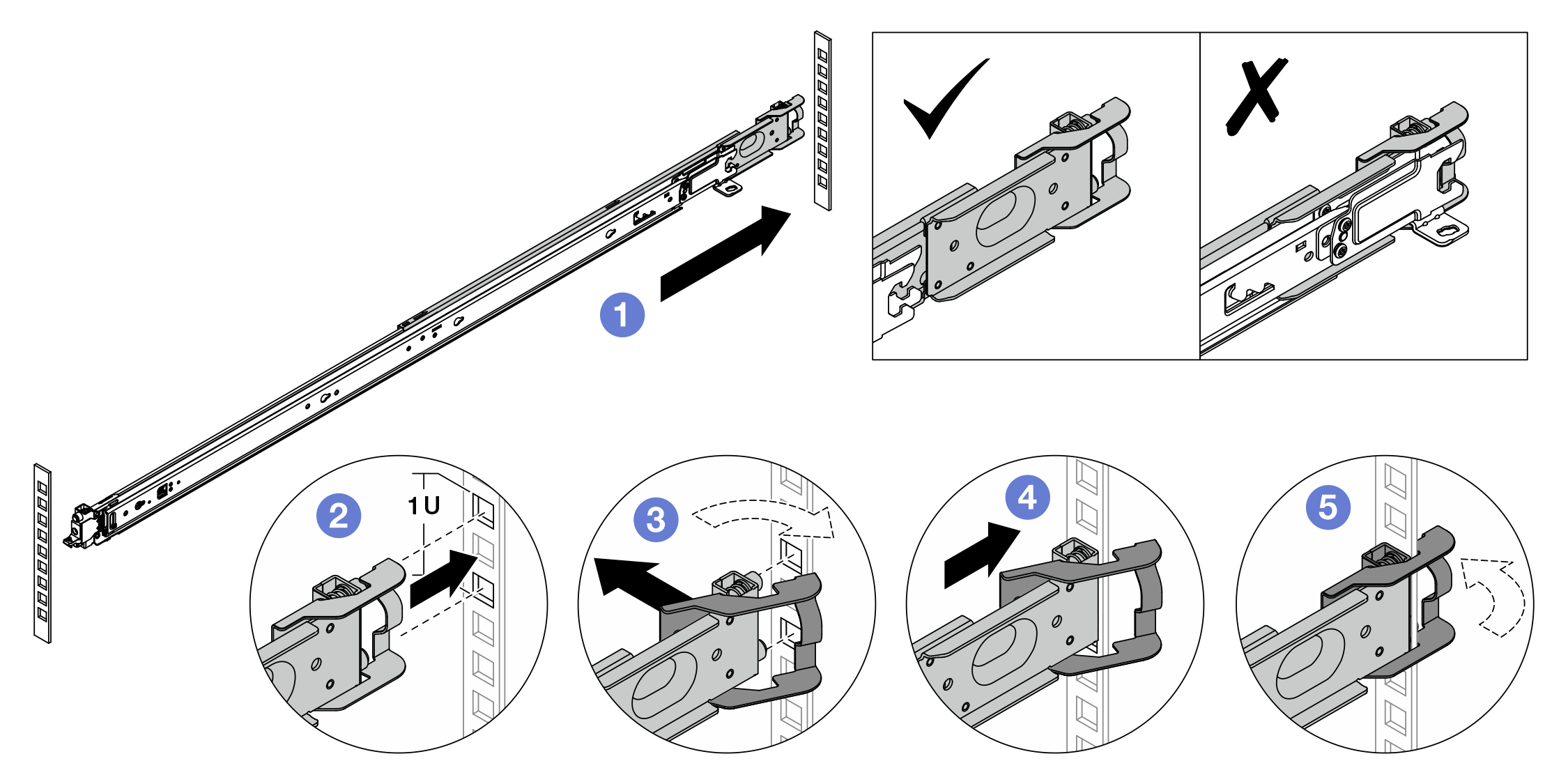

   Figura 1. Installazione dei piedini di montaggio posteriori






   1. Estendere la guida esterna verso le flange di montaggio posteriori nel rack.
   2. Allineare i piedini di montaggio alle flange di montaggio posteriori e far combaciare l'apertura del fermo posteriore al telaio del rack.
   3. Spingere la guida verso l'esterno del rack finché il fermo posteriore non si apre.
   4. Spingere la guida verso le flange di montaggio posteriori.
   5. Ruotare il fermo posteriore nella posizione di chiusura.
2. Installare i piedini di montaggio anteriori nel rack.

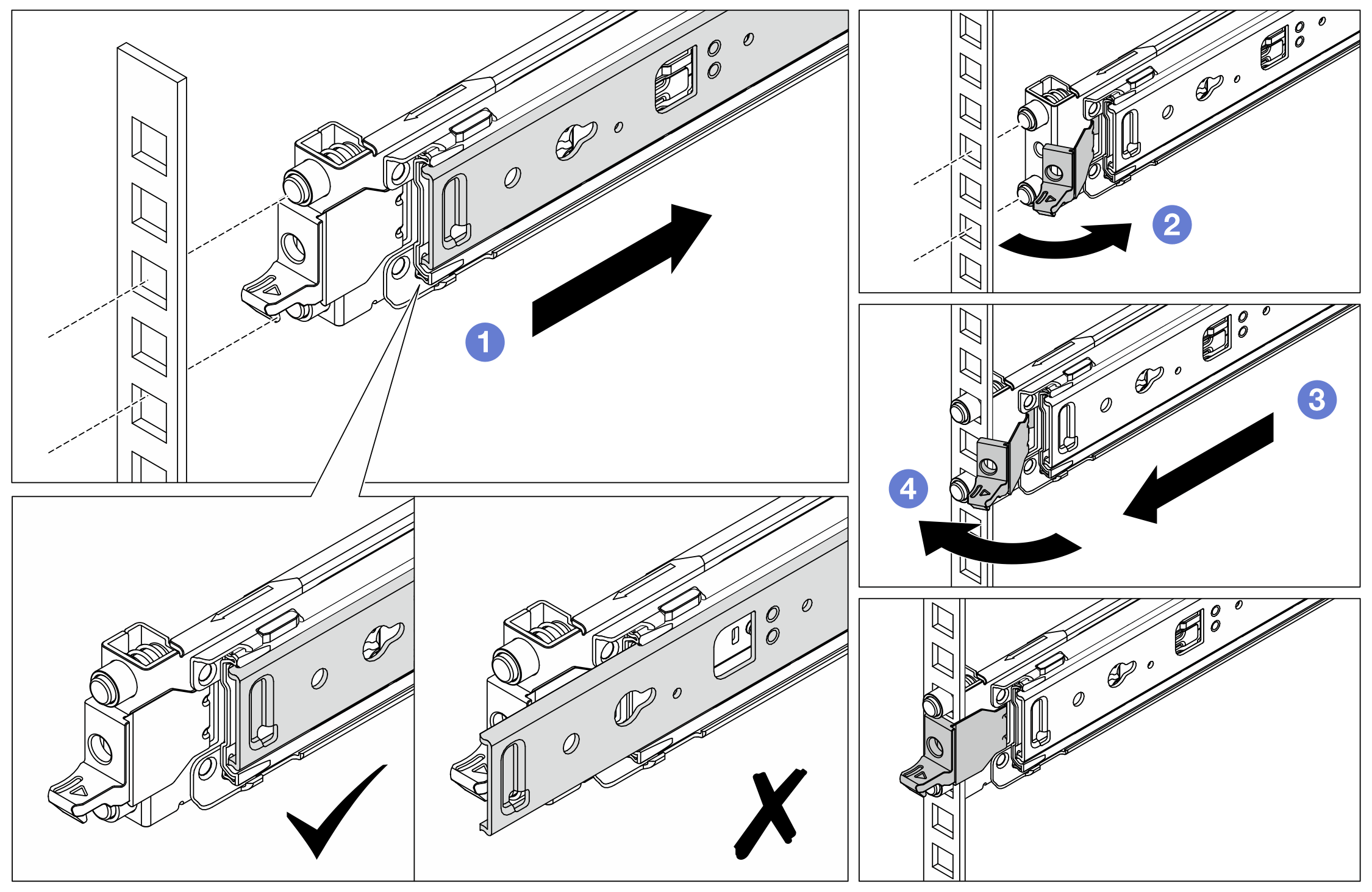

   Figura 2. Installazione dei piedini di montaggio anteriori






   1. Fare scorrere completamente la guida interna all'interno per consentire l'apertura del fermo anteriore.
   2. Aprire il fermo anteriore e allineare i piedini di montaggio alle flange di montaggio anteriori corrispondenti.
   3. Tirare in avanti la guida finché i piedini di montaggio non sono inseriti nei fori.
   4. Rilasciare il fermo anteriore per fissare la guida al rack.
3. Accertarsi che la guida sia fissata correttamente nei fori della flangia, verificando che il fermo sia in posizione e facendo scorrere la guida avanti e indietro per essere certi che non esca dal binario.
   Importante

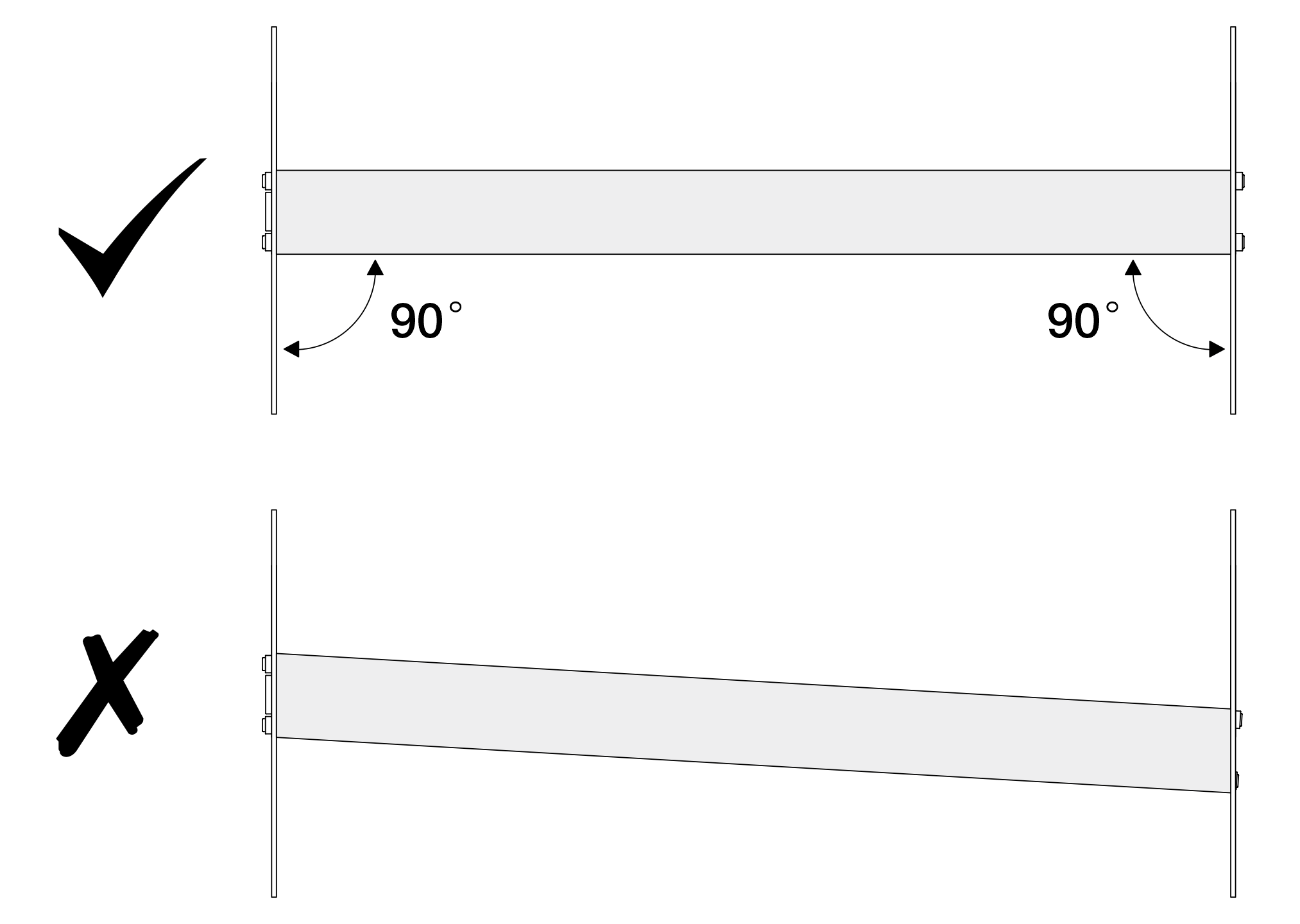

   Verificare che entrambe le estremità della guida si trovino alla stessa altezza.






4. Ripetere i passaggi da 1 a 3 per installare l'altra guida.
5. Installare il server nel rack. Vedere Installazione del server nel rack.
