랙에 레일 설치

이 섹션의 지침에 따라 랙에 슬라이드 레일을 설치하십시오.

S036

18~32kg(39~70lb)	32~55kg(70~121lb)

경고

제품을 들 때에는 안전 수칙을 따르십시오.

R006

경고

랙 마운트 장치를 선반으로 사용할 경우가 아니면 랙 마운트 장치 위에 물건을 올려놓지 마십시오.

경고

• 잠재적인 안정성 위험이 있습니다. 랙이 넘어져 심각한 부상을 입을 수 있습니다.

• 설치 위치로 랙을 확장하기 전에 설치 지침의 내용을 읽으십시오. 설치 위치에 있는 슬라이드 레일 장착 장비에 하중을 가하지 마십시오. 설치 위치에 슬라이드 레일 장착 장비를 두지 마십시오.

주의

• 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

• 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

• 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

경고

부상을 방지하기 위해 3명이 함께 서버 설치 절차를 수행하십시오.

절차

1. 랙에 뒷면 마운팅 핀을 설치하십시오.

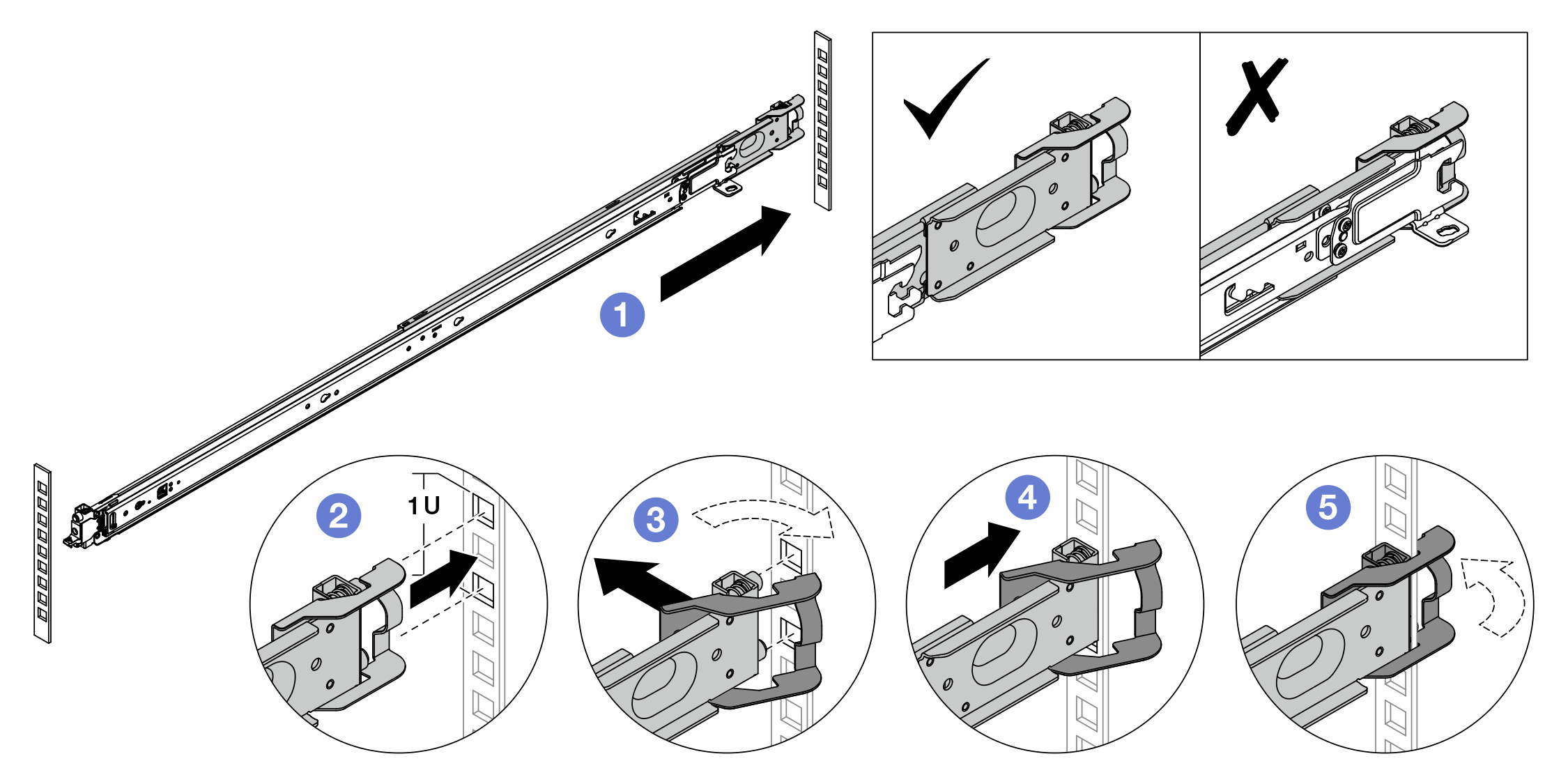

   그림 1. 뒷면 마운팅 핀 설치






   1. 바깥쪽 레일을 랙 내 뒷면 마운팅 플랜지 쪽으로 확장하십시오.
   2. 마운팅 핀을 뒷면 마운팅 플랜지에 맞추고 뒷면 래치의 구멍을 랙 프레임에 맞추십시오.
   3. 뒷면 래치가 열릴 때까지 레일을 랙 바깥쪽으로 미십시오.
   4. 레일을 뒷면 마운팅 플랜지 쪽으로 미십시오.
   5. 뒷면 래치를 다시 닫힘 위치로 돌리십시오.
2. 랙에 앞면 마운팅 핀을 설치하십시오.

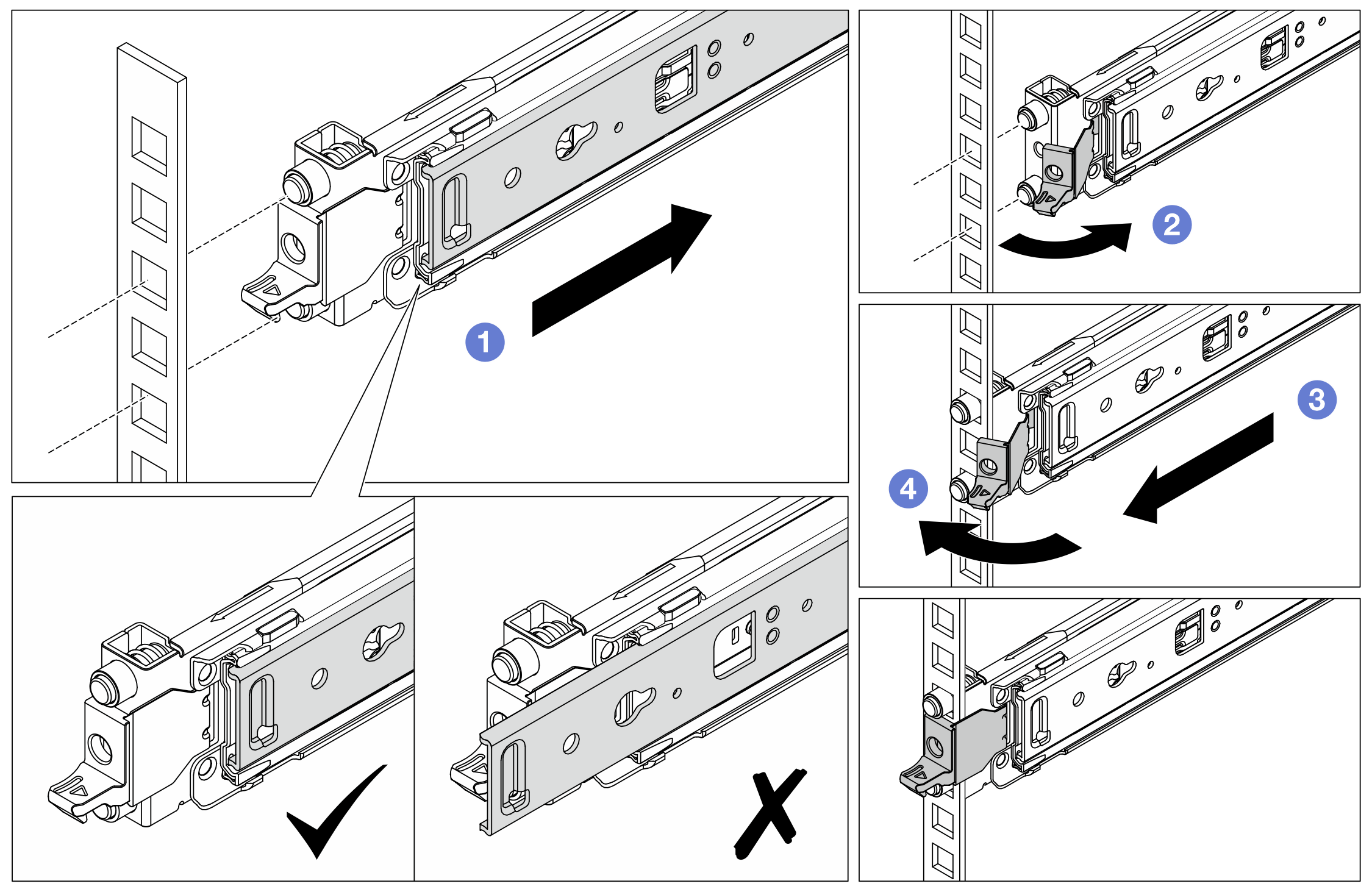

   그림 2. 앞면 마운팅 핀 설치






   1. 내부 레일을 끝까지 밀어 앞면 래치가 열리도록 하십시오.
   2. 앞면 래치를 열고 마운팅 핀을 해당하는 앞면 마운팅 플랜지에 맞추십시오.
   3. 마운팅 핀이 구멍을 통해 나갈 때까지 레일을 앞으로 당기십시오.
   4. 앞면 래치를 풀어 레일을 랙에 고정하십시오.
3. 후크가 걸렸는지 검사하고 앞뒤로 밀어 레일이 튀어나오지 않는지 확인하여 레일이 플랜지 구멍에 단단히 고정되었는지 확인하십시오.
   중요사항

   레일의 양쪽 끝이 같은 높이에 있는지 확인하십시오.






4. 1~3을(를) 반복하여 다른 레일을 설치합니다.
5. 랙에 서버를 설치하십시오. 랙에 서버 설치의 내용을 참조하십시오.
