Instalar os trilhos no rack

Siga as instruções nesta seção para instalar trilhos deslizantes no rack.

S036




18 - 32 kg (39 - 70 lb)32 - 55 kg (70 - 121 lb)
CUIDADO
Utilize práticas seguras ao levantar.
R006
No weight on shelf
CUIDADO
Não coloque nenhum objeto em cima de um dispositivo montado em rack, a menos que o dispositivo montado em rack seja destinado ao uso como uma prateleira.
CUIDADO

  • Há possíveis riscos de estabilidade. O rack pode tombar e causar ferimentos graves.

  • Antes de estender o rack para a posição de instalação, leia as Diretrizes de instalação. Não coloque nenhuma carga no equipamento montado no trilho deslizante na posição de instalação. Não deixe o equipamento montado no trilho deslizante na posição de instalação.

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

CUIDADO
São necessárias três pessoas para realizar os procedimentos de instalação do servidor e evitar lesões.

Procedimento

  1. Instale os pinos de montagem traseiros no rack.

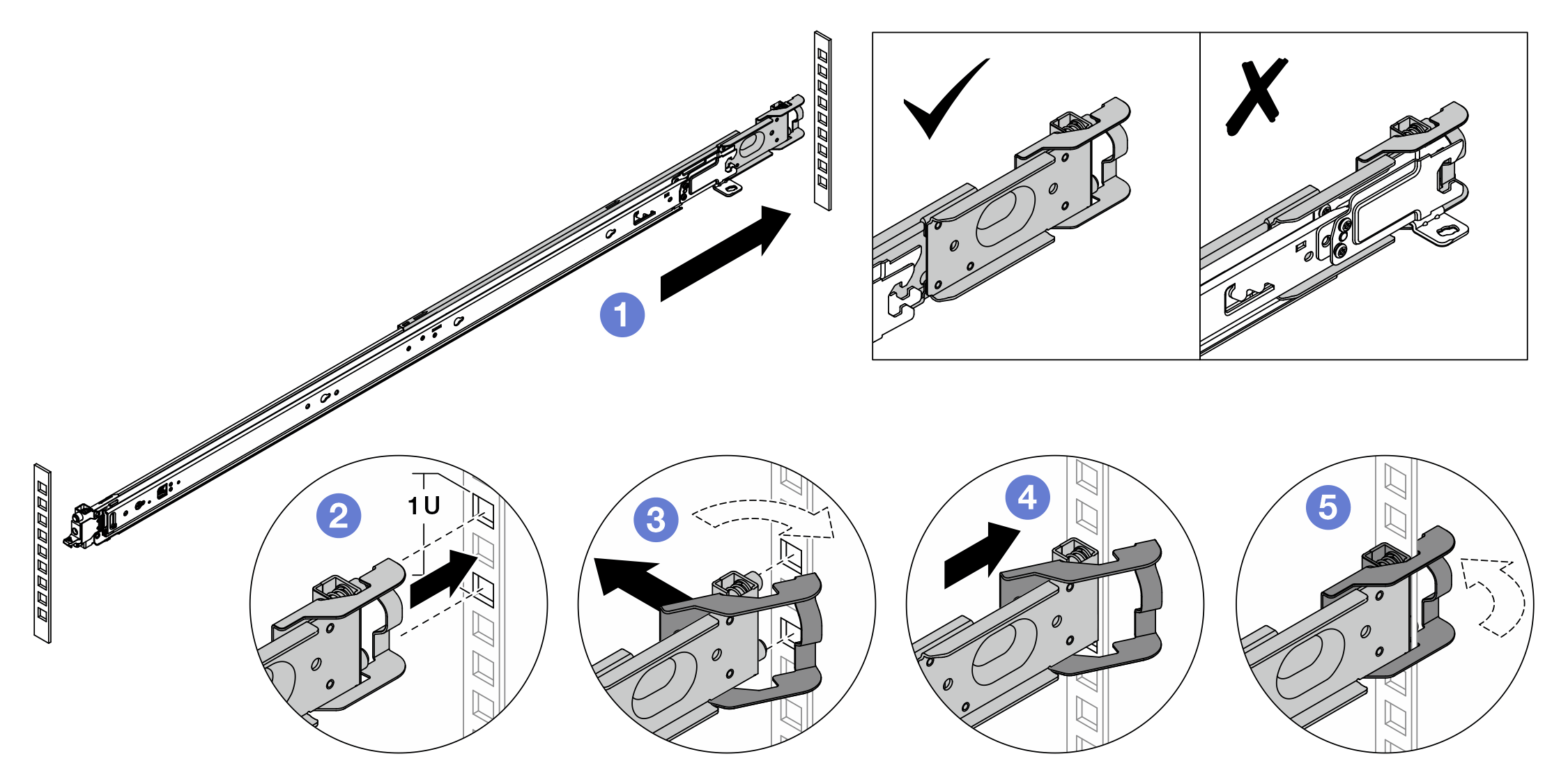

    Figura 1. Instalando os pinos de montagem traseiros

    1. Estenda o trilho externo em direção aos flanges de montagem traseiros do rack.
    2. Alinhe os pinos de montagem com os flanges de montagem traseiros e configure a abertura da trava traseira na estrutura do rack.
    3. Empurre o trilho para fora do rack até que a trava traseira se abra.
    4. Empurre o trilho em direção aos flanges de montagem traseiros.
    5. Gire a trava traseira de volta para a posição fechada.
  2. Instale os pinos de montagem frontais no rack.

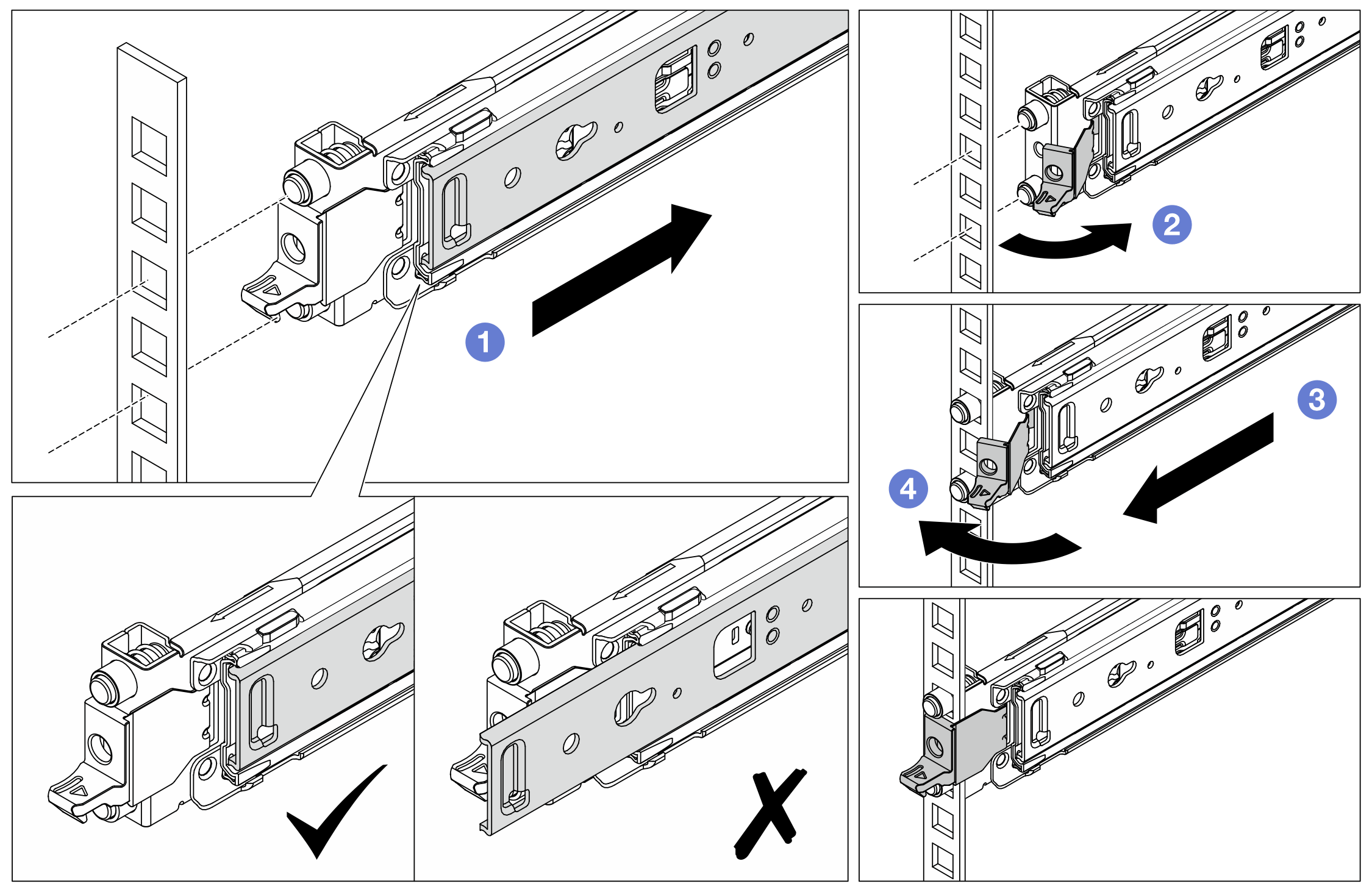

    Figura 2. Instalando os pinos de montagem frontais

    1. Deslize o trilho interno para dentro para permitir que a trava frontal fique aberta.
    2. Abra a trava frontal e alinhe os pinos de montagem com os flanges de montagem frontais correspondentes.
    3. Puxe o trilho inteiro para a frente até que os pinos de montagem entrem nos orifícios.
    4. Libere a trava frontal para prender o trilho no rack.
  3. Verifique se o trilho está engatado com firmeza nos orifícios do flange inspecionando se o gancho está preso e deslizando para frente e para trás a fim de garantir que o trilho não saia do lugar.
    Importante

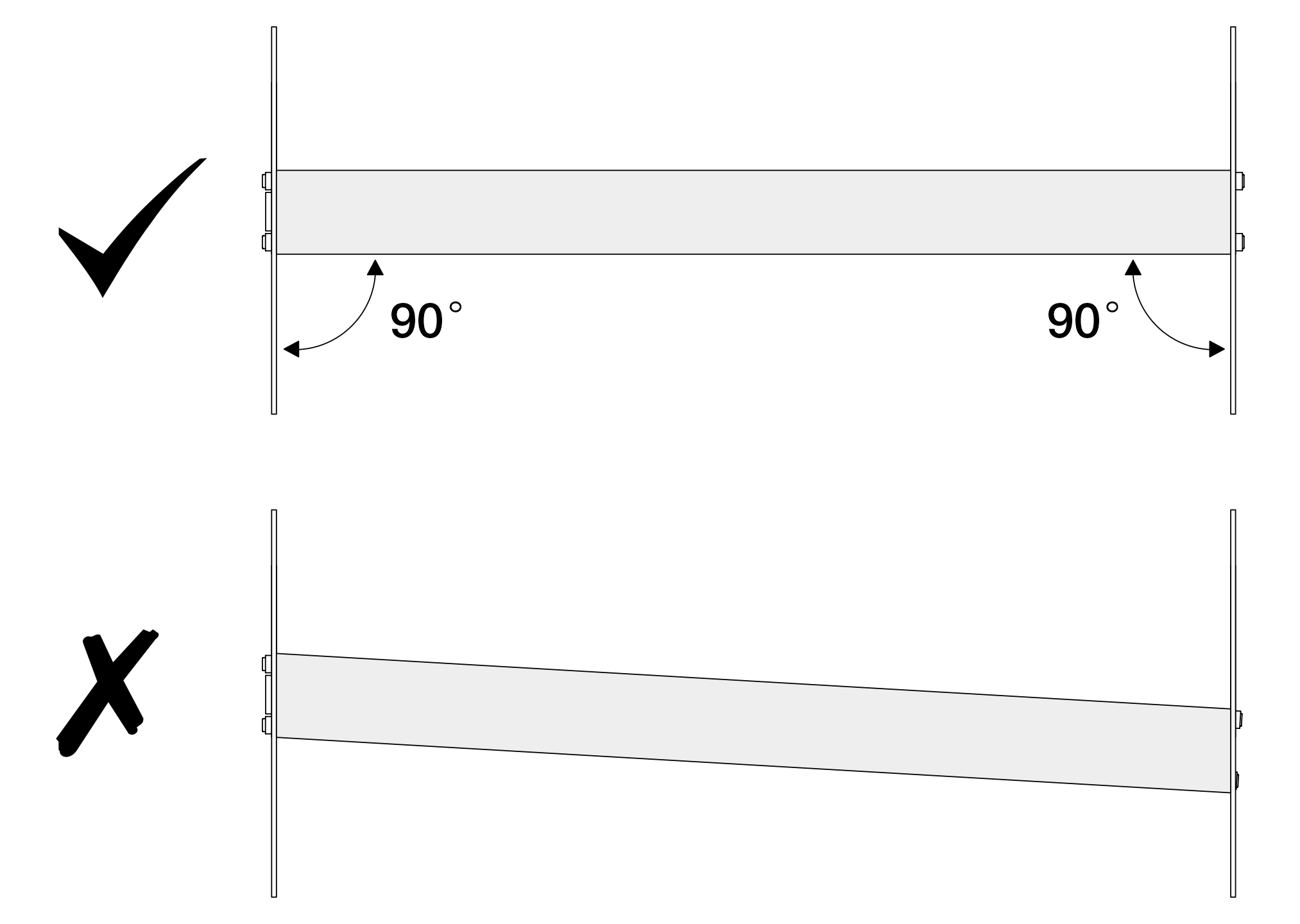

    Verifique se ambas as extremidades do trilho estão posicionadas na mesma altura.

  4. Repita 1 para 3 para instalar o outro trilho.
  5. Instale o servidor no rack. Consulte Instalar o servidor no rack.
