Installation des glissières dans l'armoire

Suivez les instructions de la présente section pour installer les glissières dans l'armoire.

S036

18 - 32 kg (39 - 70 lb)	32 – 55 kg (70 – 121 lb)

ATTENTION

Soulevez la machine avec précaution.

R006

ATTENTION

Ne placez pas d'objet sur la partie supérieure d'un dispositif monté en armoire sauf s'il est conçu pour être utilisé comme étagère.

ATTENTION

• Des risques de stabilité sont possibles. L’armoire peut basculer et causer des dommages corporels graves.

• Avant d’étendre l’armoire sur la position d’installation, lisez la rubrique Conseils d’installation. Ne placez pas de charge sur l’équipement monté sur les glissières en position d’installation. Ne laissez pas l’équipement monté sur les glissières en position d’installation.

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

• Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

• Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

ATTENTION

Assurez-vous que ces procédures d’installation du serveur sont effectuées par trois personnes, afin d’éviter les blessures.

Procédure

1. Installez les broches de support arrière dans l'armoire.

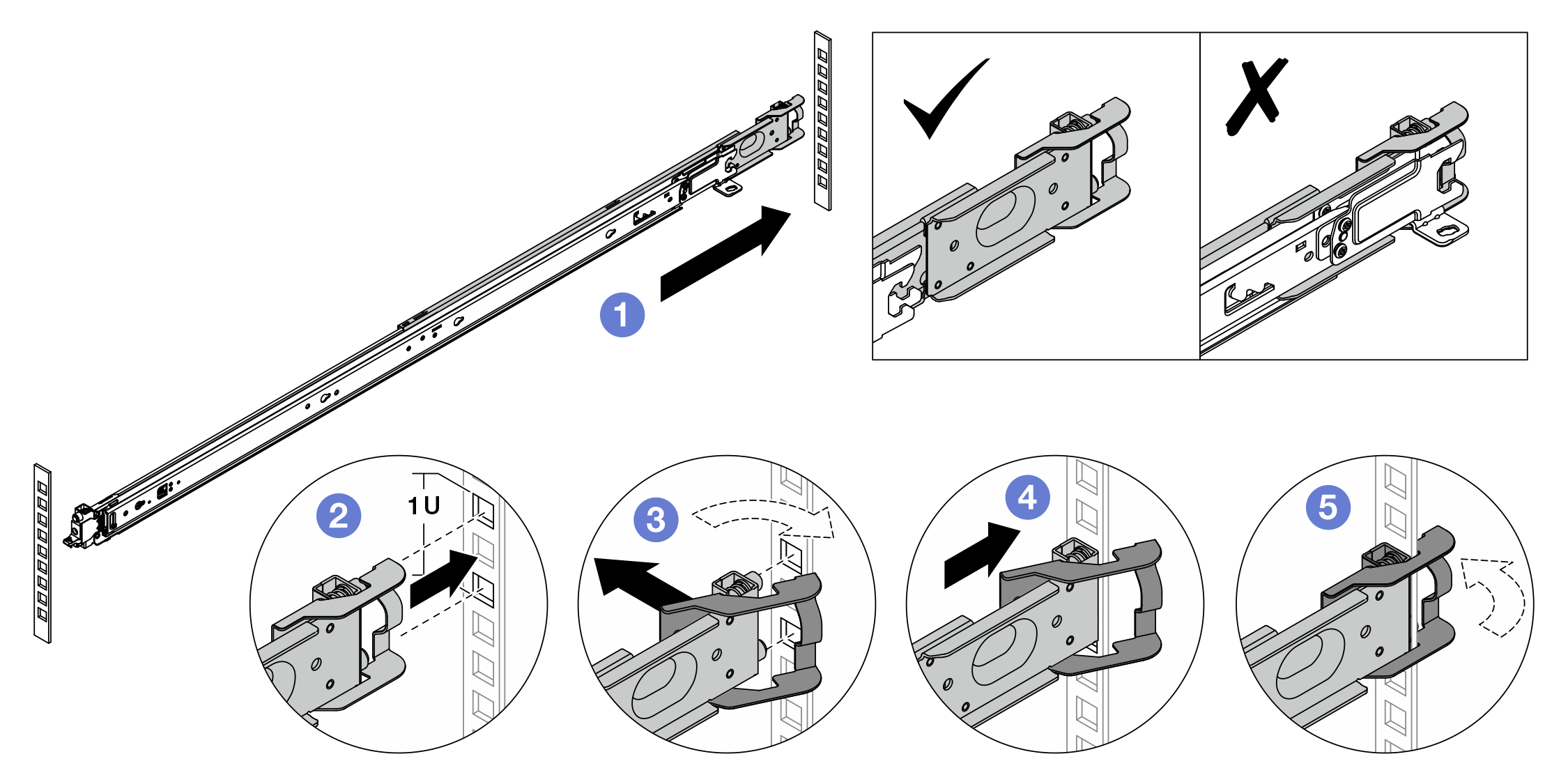

   Figure 1. Installation des broches de montage arrière






   1. Tirez complètement la glissière externe vers les brides de montage arrière de l’armoire.
   2. Alignez les broches de montage sur les brides de montage arrière et placez l’ouverture du taquer arrière contre le cadre de l’armoire.
   3. Poussez la glissière vers l’extérieur de l’armoire jusqu’à ce que le taquet arrière s’ouvre.
   4. Poussez la glissière vers les brides de montage arrière.
   5. Tournez le taquet arrière vers la position fermée.
2. Installez les broches de support avant dans l'armoire.

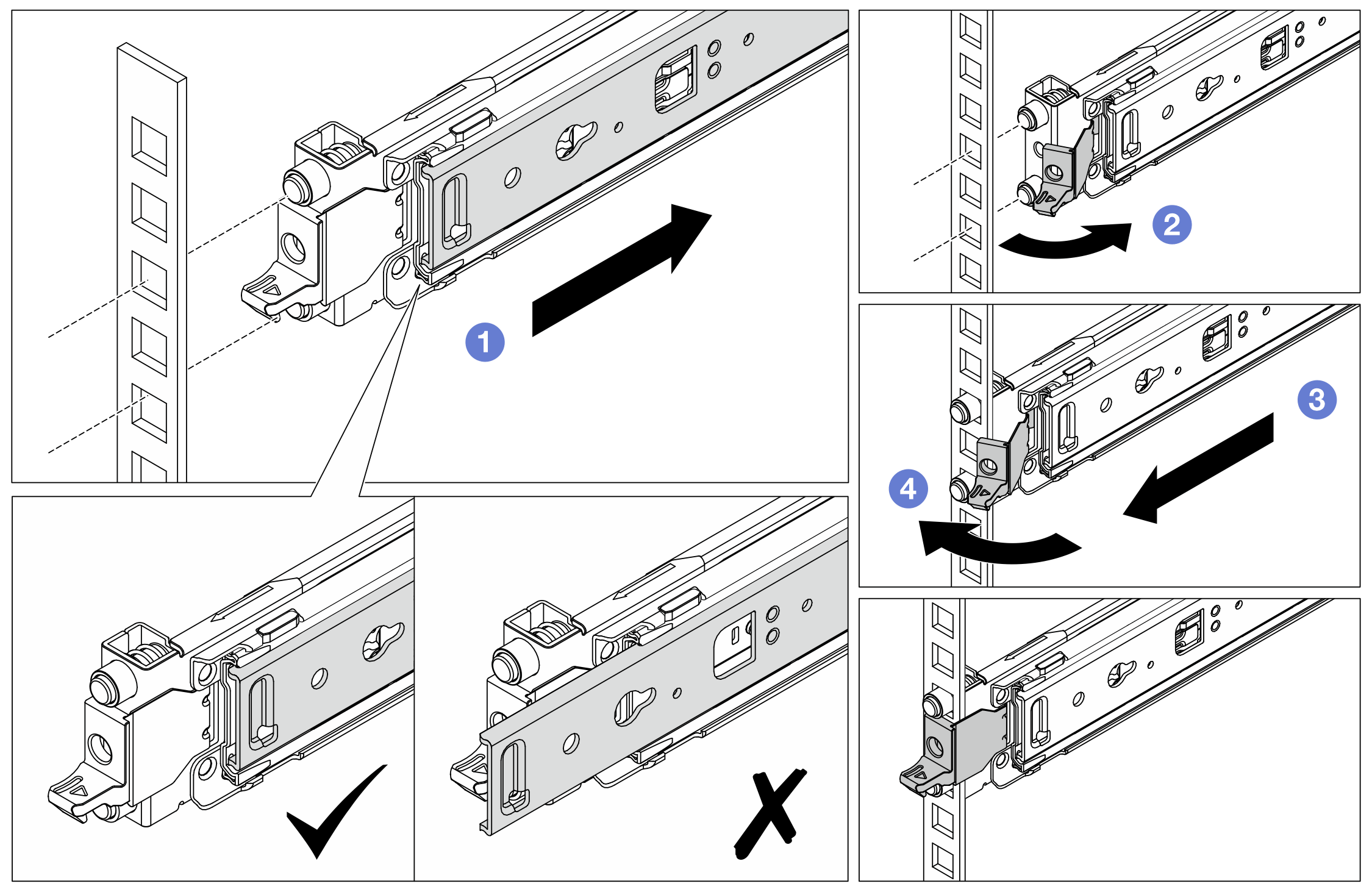

   Figure 2. Installation des broches de montage avant






   1. Faites coulisser la glissière interne complètement, de sorte que le taquet avant puisse s’ouvrir.
   2. Ouvrez le taquet avant et alignez les broches de montage sur les brides de montage avant correspondantes.
   3. Tirez la glissière vers l’avant jusqu’à ce que les broches de montage s’insèrent dans les trous.
   4. Relâchez le taquet avant pour fixer la glissière à l’armoire.
3. Vérifiez que la glissière est bien insérée dans les orifices de bride en vérifiant que le crochet est accroché et en faisant glisser la glissière vers l’arrière et vers l’avant pour vérifier qu’elle ne ressort pas.
   Important

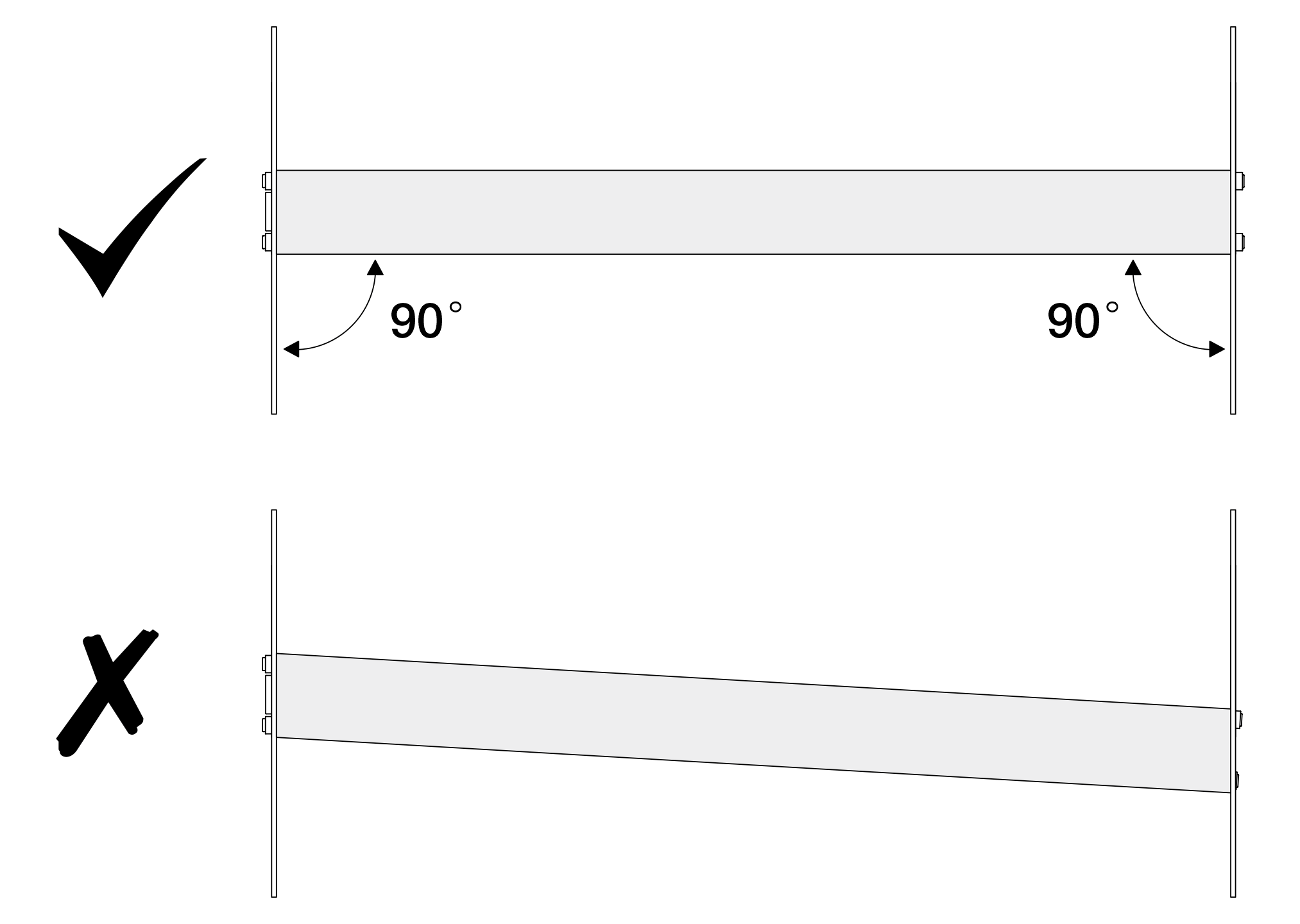

   Assurez-vous que les deux extrémités de la glissière sont sur la même hauteur.






4. Répétez l’1 à l’3 pour installer l’autre glissière.
5. Installez le serveur dans l'armoire. Voir Installation du serveur sur l’armoire.
