Установка направляющих в стойку

В этом разделе приведены инструкции по установке направляющих в стойку.

S036




18 – 32 кг (39 – 70 фунтов)32 – 55 кг (70 – 121 фунтов)
ОСТОРОЖНО
Соблюдайте правила техники безопасности при подъеме.
R006
No weight on shelf
ОСТОРОЖНО
Не размещайте ничего на верхней крышке устройства, установленного в стойку, если это устройство не предназначено для использования в качестве полки.
ОСТОРОЖНО
  • Существуют потенциальные угрозы устойчивости. Стойка может опрокинуться и нанести серьезную травму.

  • Перед переводом стойки в положение установки прочитайте раздел Инструкции по установке. Не нагружайте ничем оборудование, смонтированное на направляющих, в положении установки. Не оставляйте оборудование, смонтированное на направляющих, в положении установки.

Внимание
  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

ОСТОРОЖНО
Во избежание травм процедуры установки сервера должны выполняться силами трех людей.

Процедура

  1. Установите задние крепежные контакты в стойку.

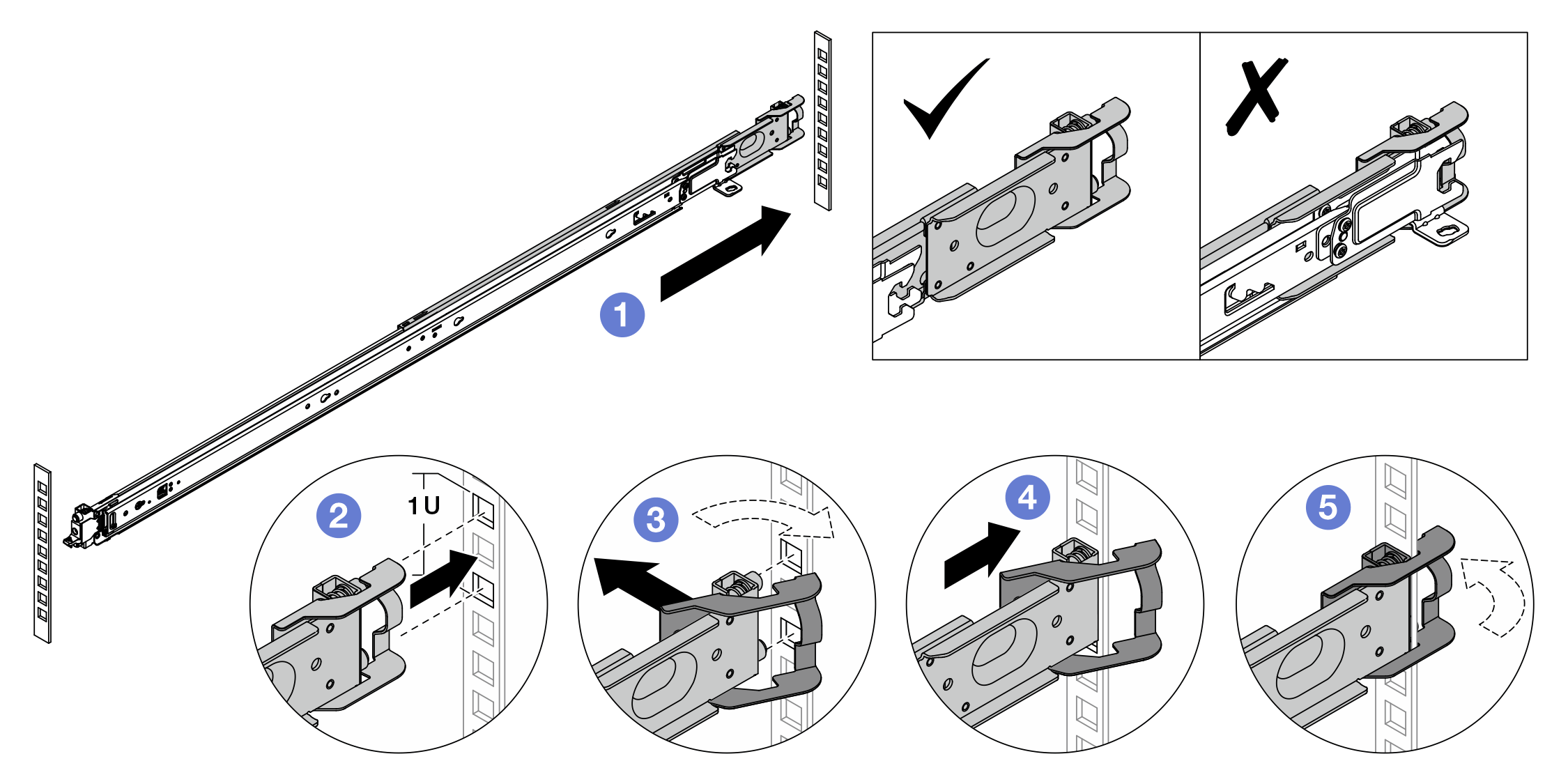

    Рис. 1. Установка задних крепежных контактов

    1. Вытяните внешнюю направляющую в сторону задних монтажных фланцев в стойке.
    2. Совместите крепежные контакты с задними монтажными фланцами и расположите проем задней защелки напротив рамы стойки.
    3. Выдвигайте направляющую из стойки, пока не откроется задняя защелка.
    4. Сдвиньте направляющую к задним монтажным фланцам.
    5. Поверните заднюю защелку обратно в закрытое положение.
  2. Установите передние крепежные контакты в стойку.

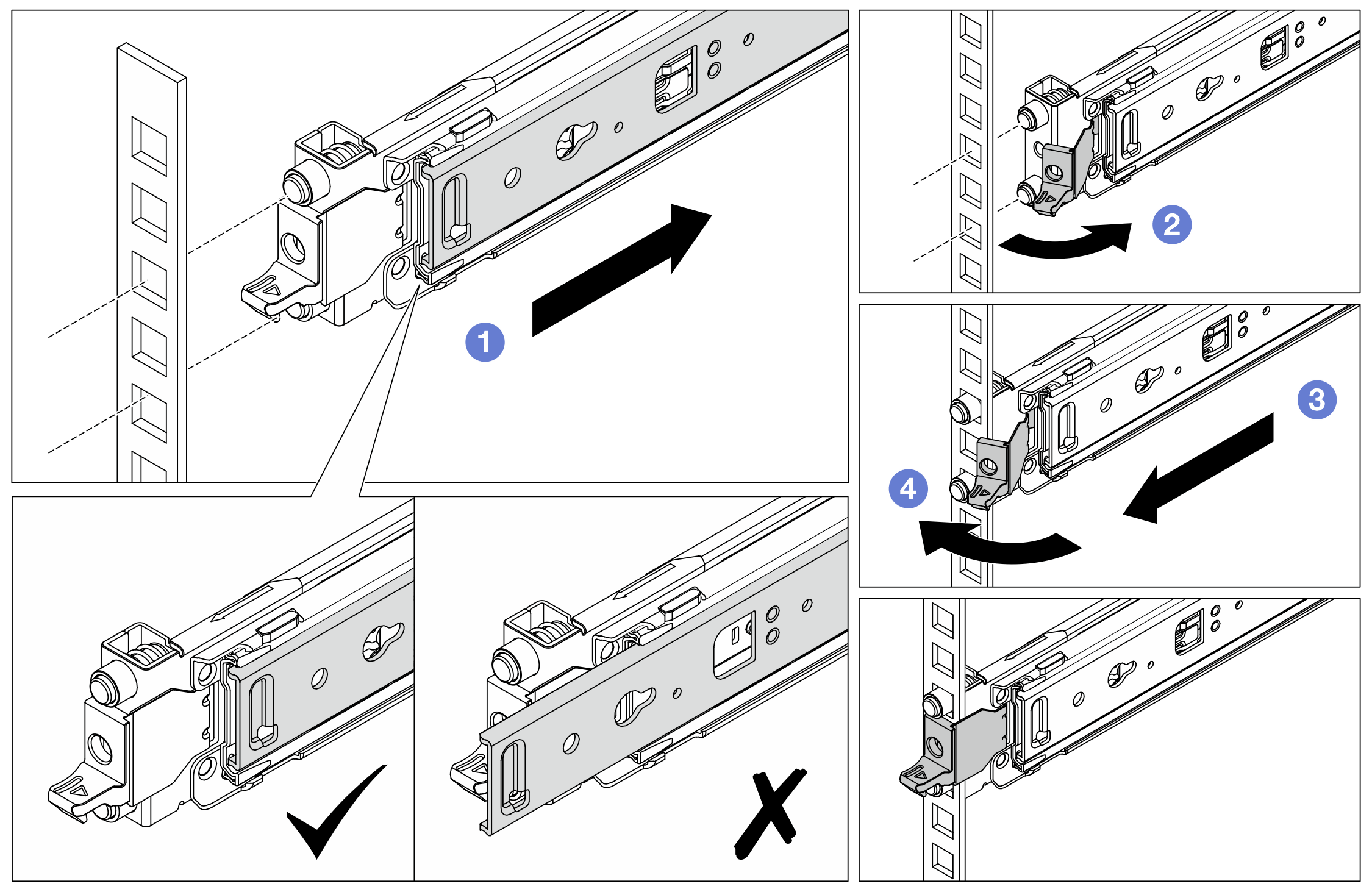

    Рис. 2. Установка передних крепежных контактов

    1. Задвиньте внутреннюю направляющую до упора, чтобы открыть переднюю защелку.
    2. Откройте переднюю защелку и совместите крепежные контакты с соответствующими передними монтажными фланцами.
    3. Потяните направляющую вперед, чтобы крепежные контакты прошли через отверстия.
    4. Разблокируйте переднюю защелку, чтобы зафиксировать направляющую в стойке.
  3. Убедитесь, что направляющая надежно установлена в отверстиях фланца. Для этого проверьте, что крючок зацепился, и поперемещайте направляющую назад и вперед, чтобы убедиться, что она не выскакивает.
    Важное замечание

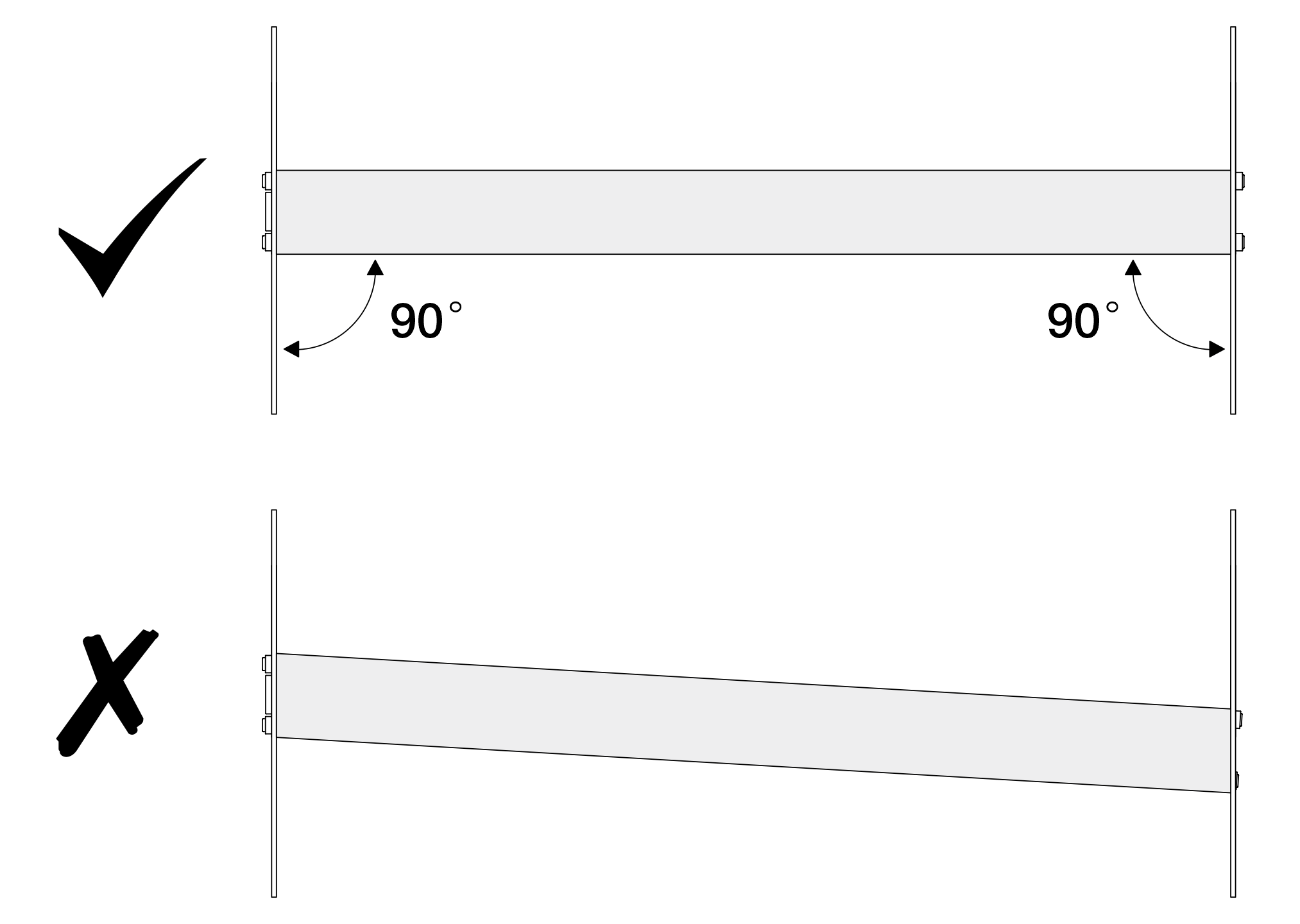

    Убедитесь, что оба конца направляющей находятся на одной высоте.

  4. Повторите действия 13, чтобы установить другую направляющую.
  5. Установите сервер в стойку. См. раздел Установка сервера в стойку.
