ラックにレールを取り付ける
スライド・レールをラックに取り付けるには、このセクションの説明に従ってください。
S036
 |  |
| 18 ～ 32 kg (39 ～ 70 ポンド) | 32 ～ 55 kg (70 ～ 121 ポンド) |
注意
装置を持ち上げる場合には、安全に持ち上げる方法に従ってください。
R006
注意
ラックに装着されたデバイスを棚として使用する場合を除いて、ラックに装着されたデバイスの上にはものを置かないでください。
注意
潜在的な安定性の危険が存在します。ラックが転倒し、重大な人的傷害の原因となる場合があります。
ラックを取り付け位置まで引き出す前に、取り付けのガイドラインをお読みください。取り付け位置には、スライド・レールが取り付けられた装置に負荷をかけないでください。取り付け位置には、スライド・レールが取り付けられた装置を放置しないでください。
重要
安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。
静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。
注意
けがを防止するために、3 人でサーバーの取り付け手順を実行してください。
手順

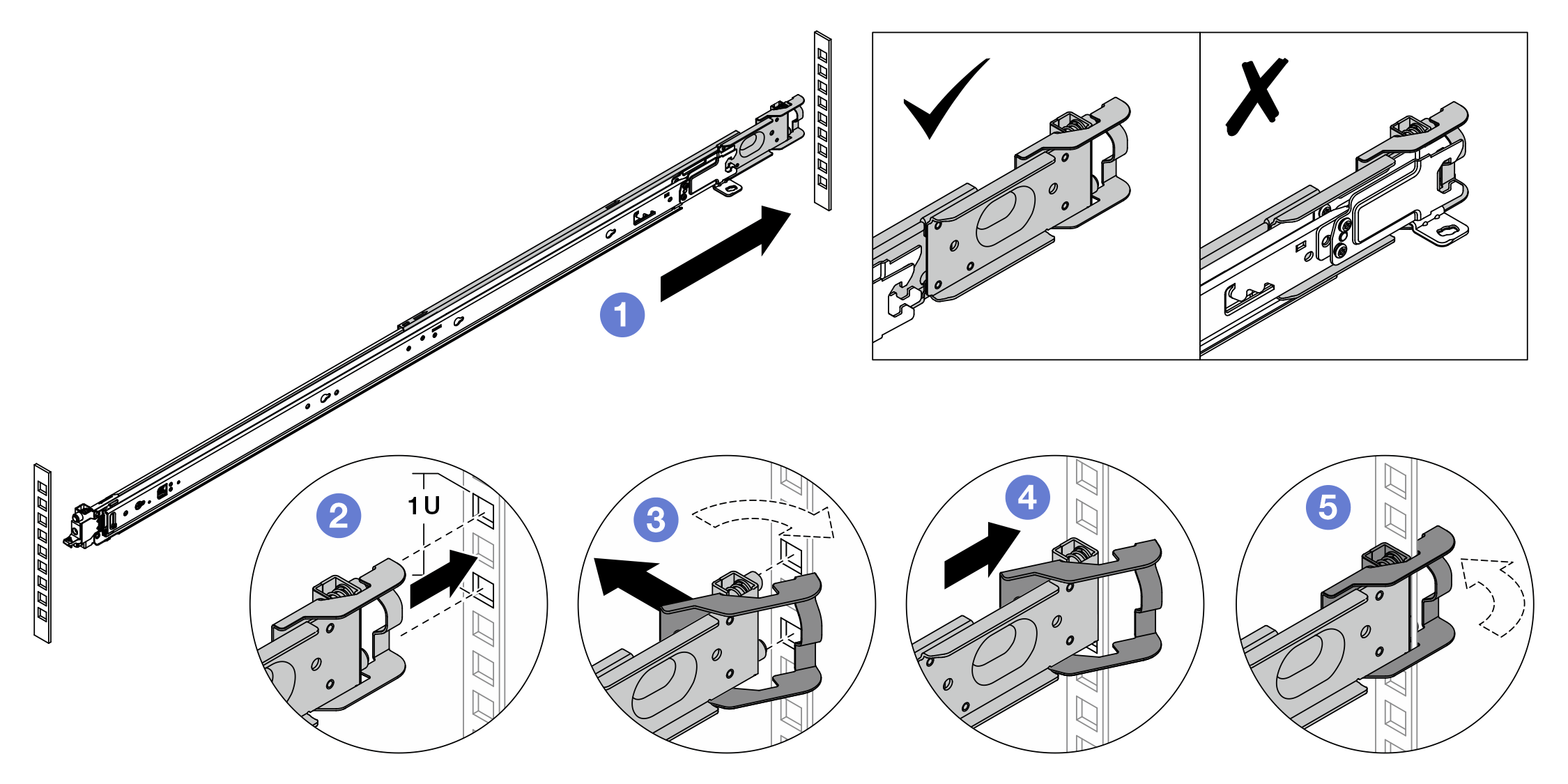

- 後部取り付けピンをラックに取り付けます。図 1. 後部取り付けピンの取り付け
ラックの後部取り付けフランジに向かって外側のレールを伸ばします。
取り付けピンを後部取り付けフランジに合わせ、後部ラッチの開口部をラック・フレームに対して設定します。
後部ラッチが開くまでレールをラックの外側に向けて押します。
レールを後部取り付けフランジの方向に押します。
後部ラッチを回転させて閉じた位置に戻します。

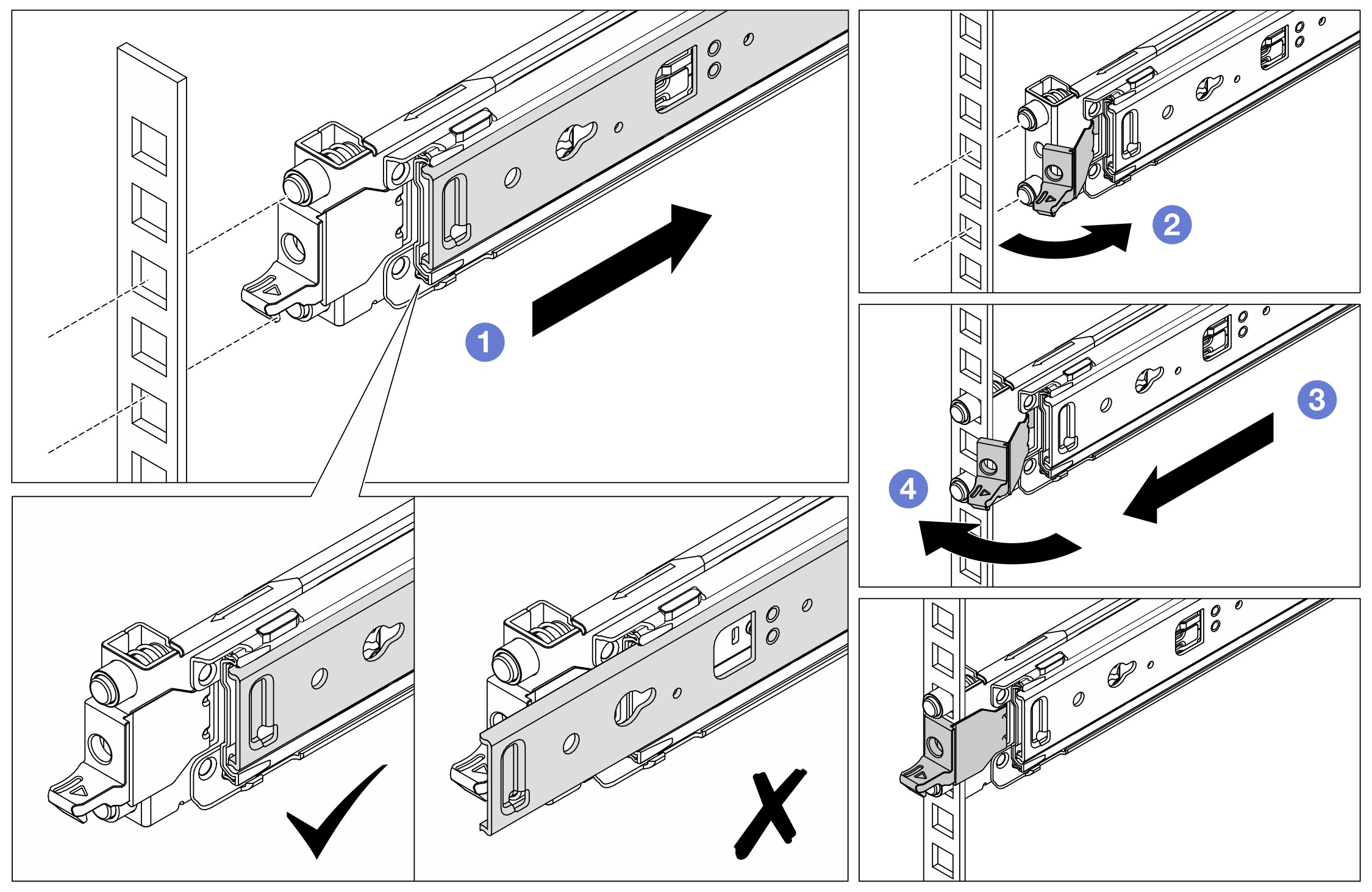

- 前部の取り付けピンをラックに取り付けます。図 2. 前部の取り付けピンの取り付け
- 内部レールをにスライドさせて、前部ラッチを開くことができるようにします。
- 前部ラッチを開き、取り付けピンを対応する前部取り付けフランジに合わせます。
- 取り付けピンが穴から突き出るまで、レール全体を前方に引きます。
- 前面ラッチを解放してレールをラックに固定します。

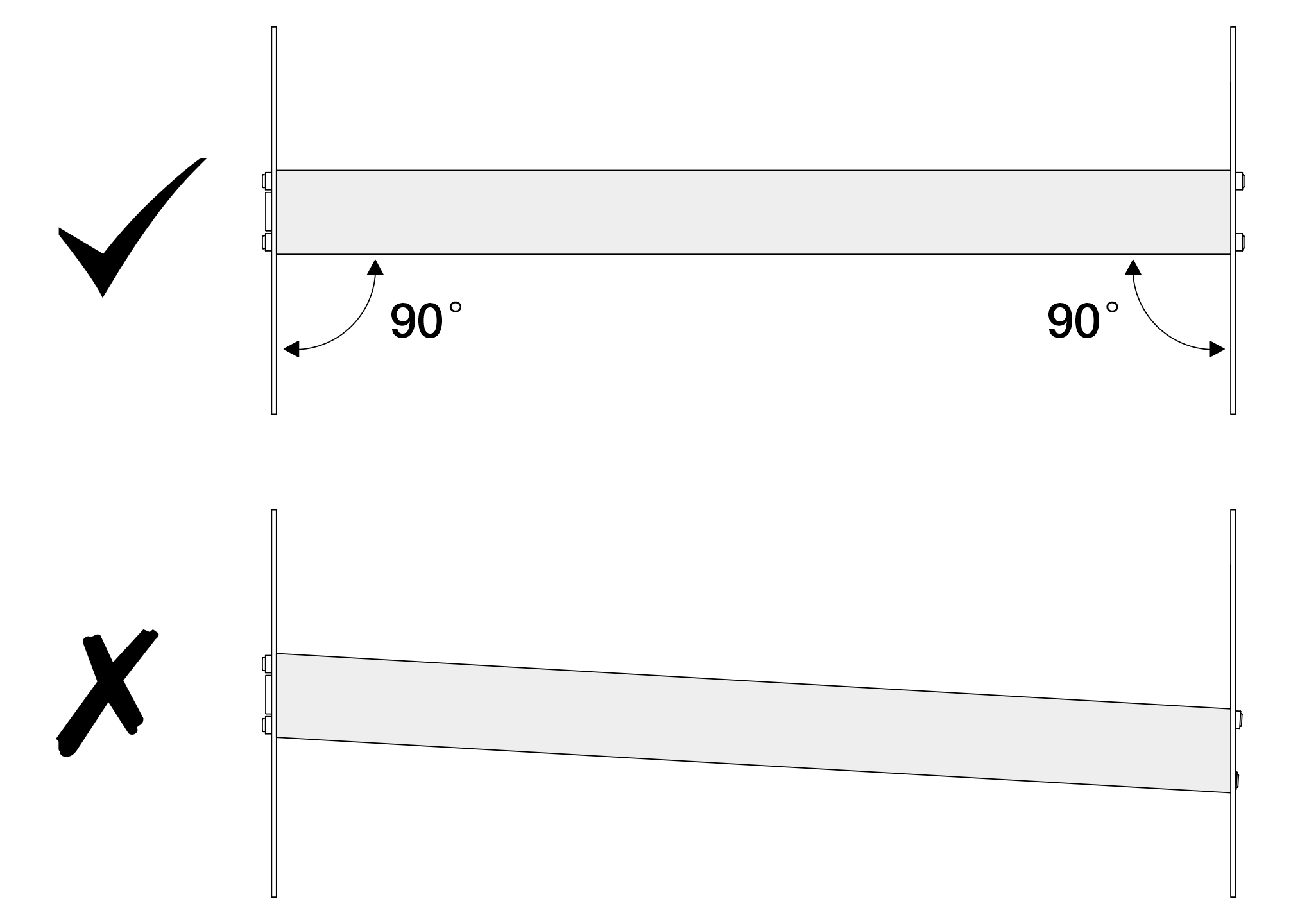

- フックが引っかかっているか調べ、レールが飛び出さないように前後にスライドさせて、レールがフランジの穴にしっかりと固定されていることを確認します。重要レールの両端が同じ高さで固定されている必要があります。
