ラックからレールを取り外す

このセクションの手順に従って、ラックからレールを取り外します。

このタスクについて

重要

  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

手順

  1. ラックからサーバーを取り外します。サーバーをラックから取り外すを参照してください。
  2. レールの後部に取り付けられた M6 ねじを取り外します。

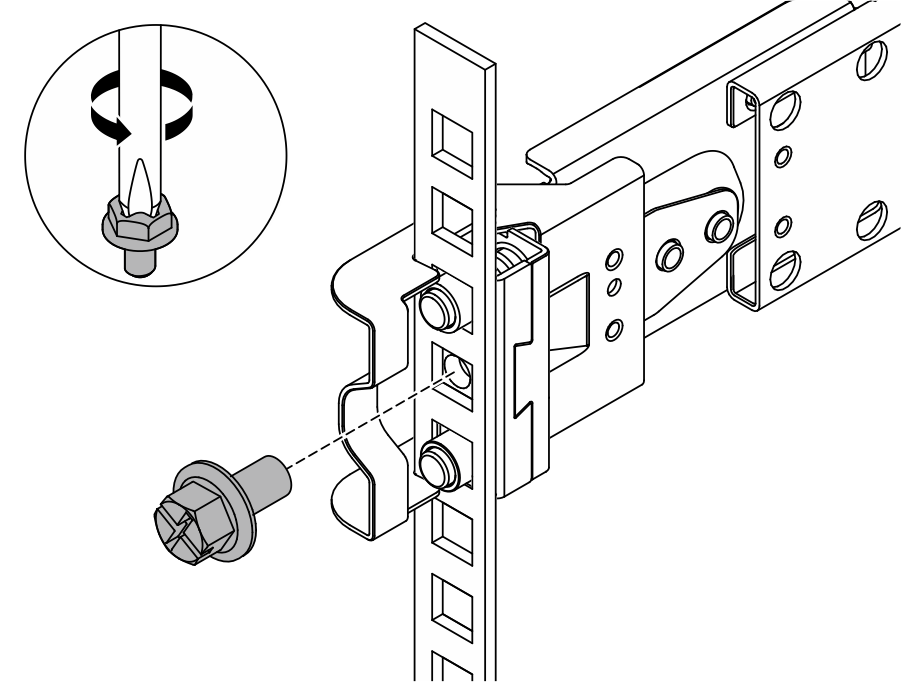

    図 1. M6 ねじの取り外し

  3. ラックからレールを取り外します。
    1. 前面レールを取り外します。

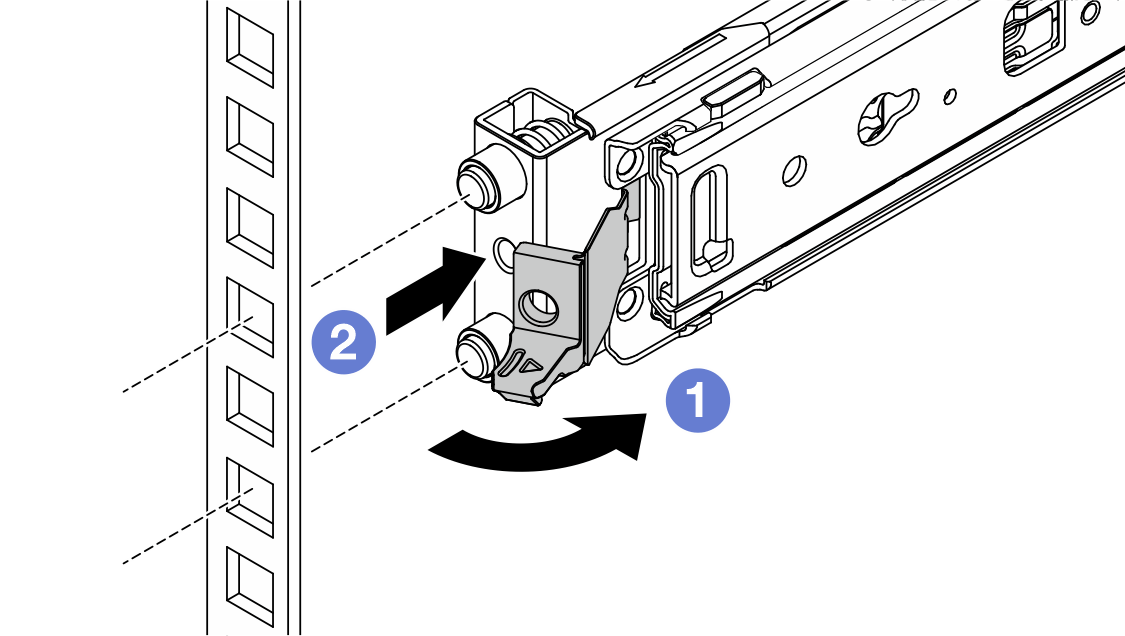

      図 2. 前面レールの取り外し

      • 前部ラッチを開いて支え、レールの前部を外します。
      • レールを前方に押し、ラックから取り外します。
    2. 背面レールを取り外します。

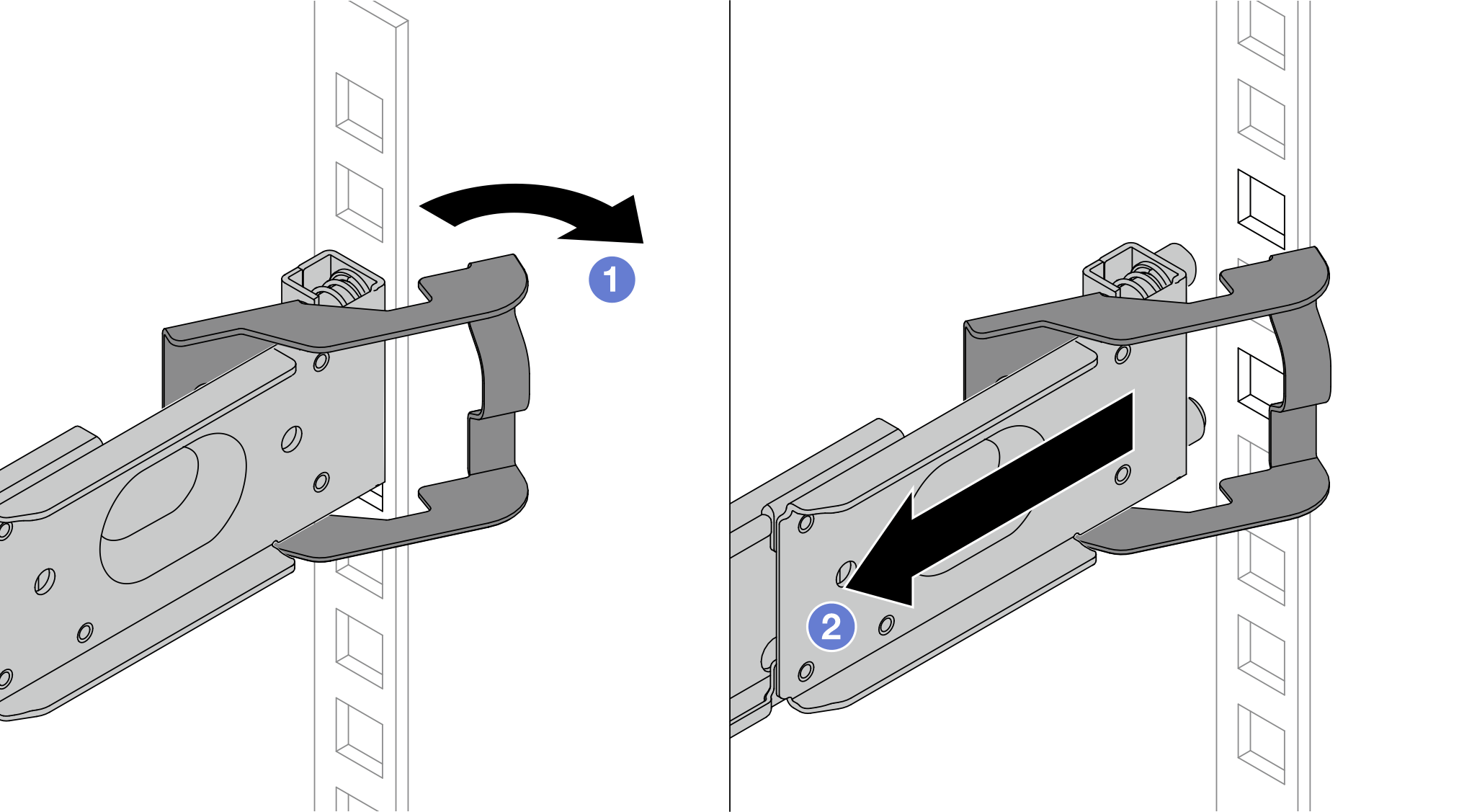

      図 3. 背面レールの取り外し

      • フック・ラッチを開いて支え、レールの後部を外します。
      • 後部取り付けフランジからレールを取り外します。

完了したら

必要に応じて、交換用ユニットを取り付けます。レール・キットに付属の「レール取り付けガイド」の手順を参照してください。
