Снятие направляющих со стойки

В этом разделе приведены инструкции по снятию направляющих со стойки.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Процедура

  1. Извлеките сервер из стойки. См. раздел Снятие сервера со стойки.
  2. Открутите винты M6, установленные с задней стороны направляющих.

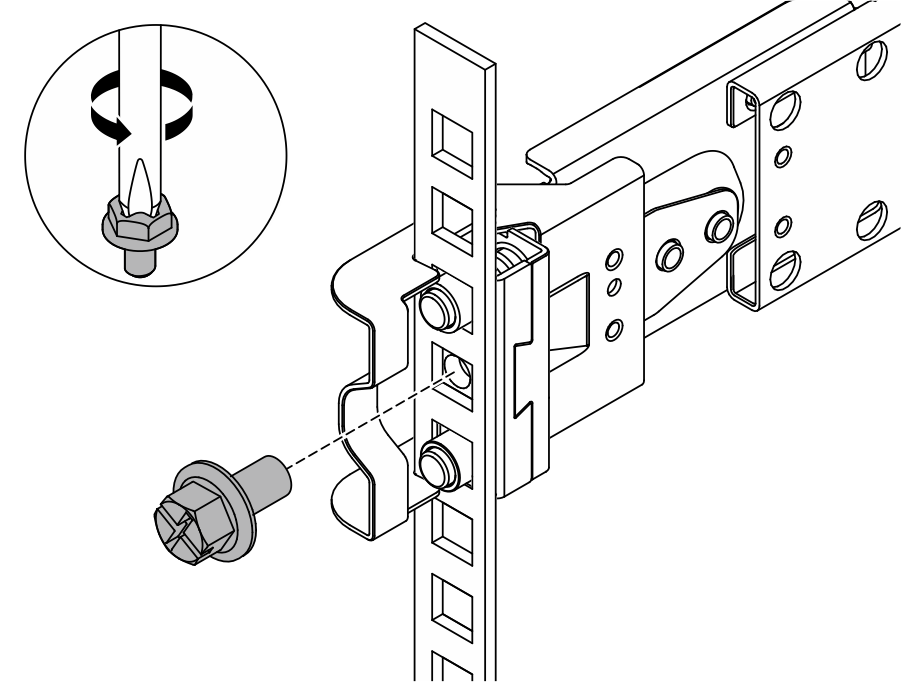

    Рис. 1. Снятие винта M6

  3. Снимите направляющие со стойки.
    1. Снимите направляющую спереди.

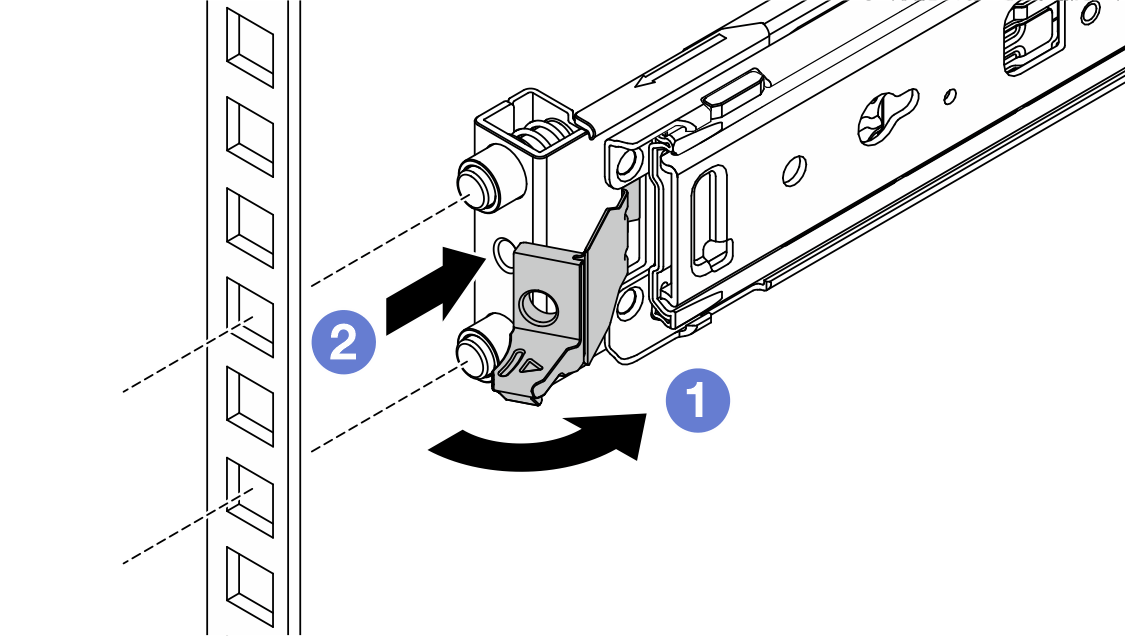

      Рис. 2. Снятие направляющей спереди

      • Откройте и удерживайте переднюю защелку, чтобы отсоединить переднюю часть направляющей.
      • Сдвиньте направляющую вперед и снимите ее со стойки.
    2. Снимите направляющую сзади.

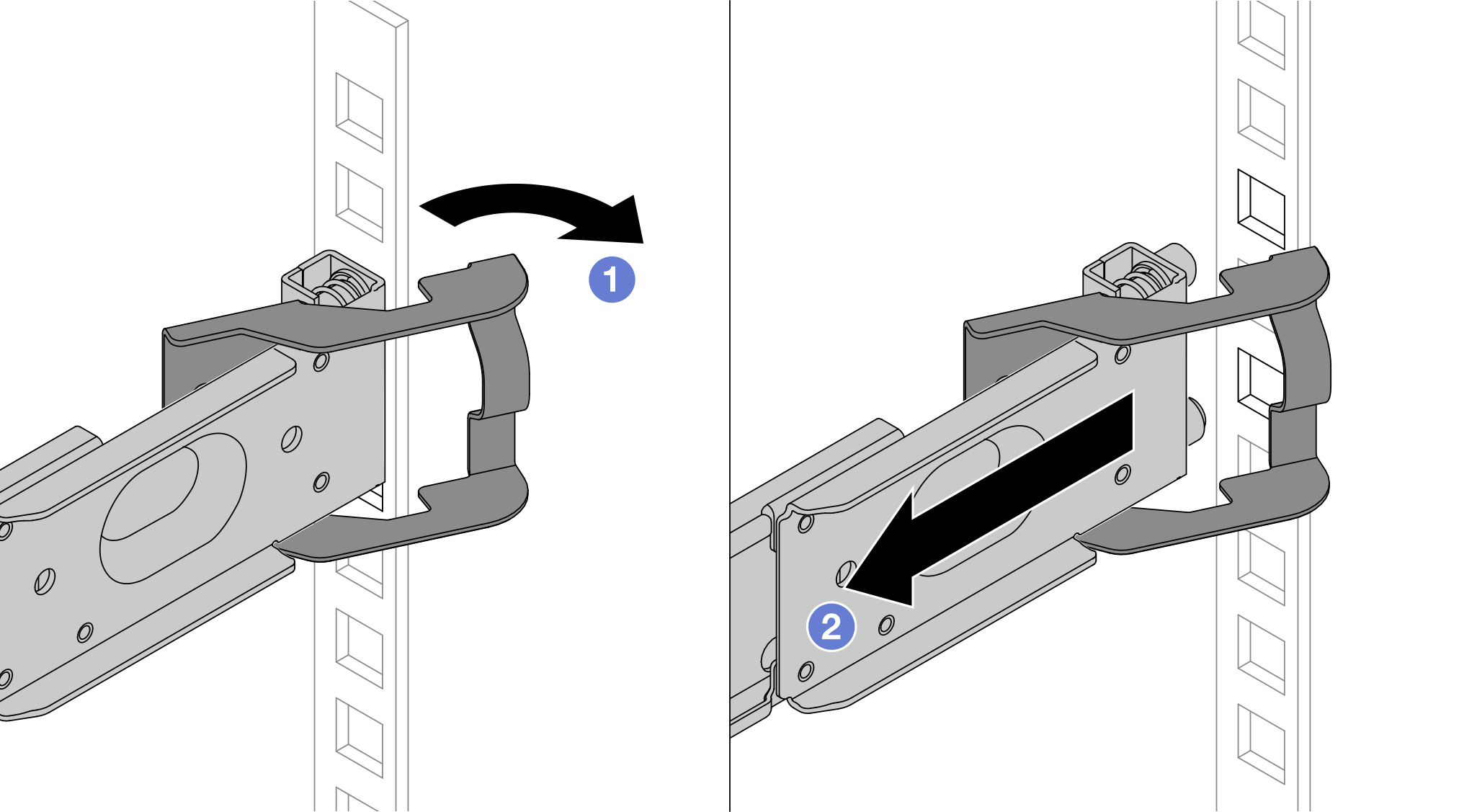

      Рис. 3. Снятие направляющей сзади

      • Откройте и удерживайте заднюю защелку, чтобы отсоединить заднюю часть направляющей.
      • Снимите направляющую с задних монтажных фланцев.

После завершения

При необходимости установите сменный модуль. См. инструкции в Руководстве по установке в стойку, входящем в комплект направляющих.
