Schienen am Rack installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um Laufschienen im Rack zu installieren.

S036




18‑32 kg (39 – 70 lb)32 – 55 kg (70 – 121 lb)
VORSICHT
Beim Anheben der Maschine die Arbeitsschutzrichtlinien beachten.
R006
No weight on shelf
VORSICHT
Keine Gegenstände auf die in einem Rack installierte Einheit legen, es sei denn, die im Rack installierte Einheit ist als Ablage vorgesehen.
VORSICHT

  • Mögliche Stabilitätsrisiken bestehen. Das Rack kann umkippen und zu schweren Verletzungen führen.

  • Lesen Sie vor dem Ausziehen des Racks in die Installationsposition die Informationen unter Installationsrichtlinien. Beladen Sie das an der Schiene montierte Gerät nicht in der Installationsposition. Lassen Sie das an der Schiene montierte Gerät nicht in der Installationsposition.

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

VORSICHT
Achten Sie darauf, dass drei Personen am Verfahren zur Installation des Servers beteiligt sind, um Verletzungen zu vermeiden.

Vorgehensweise

  1. Installieren Sie die hinteren Befestigungsstifte am Rack.

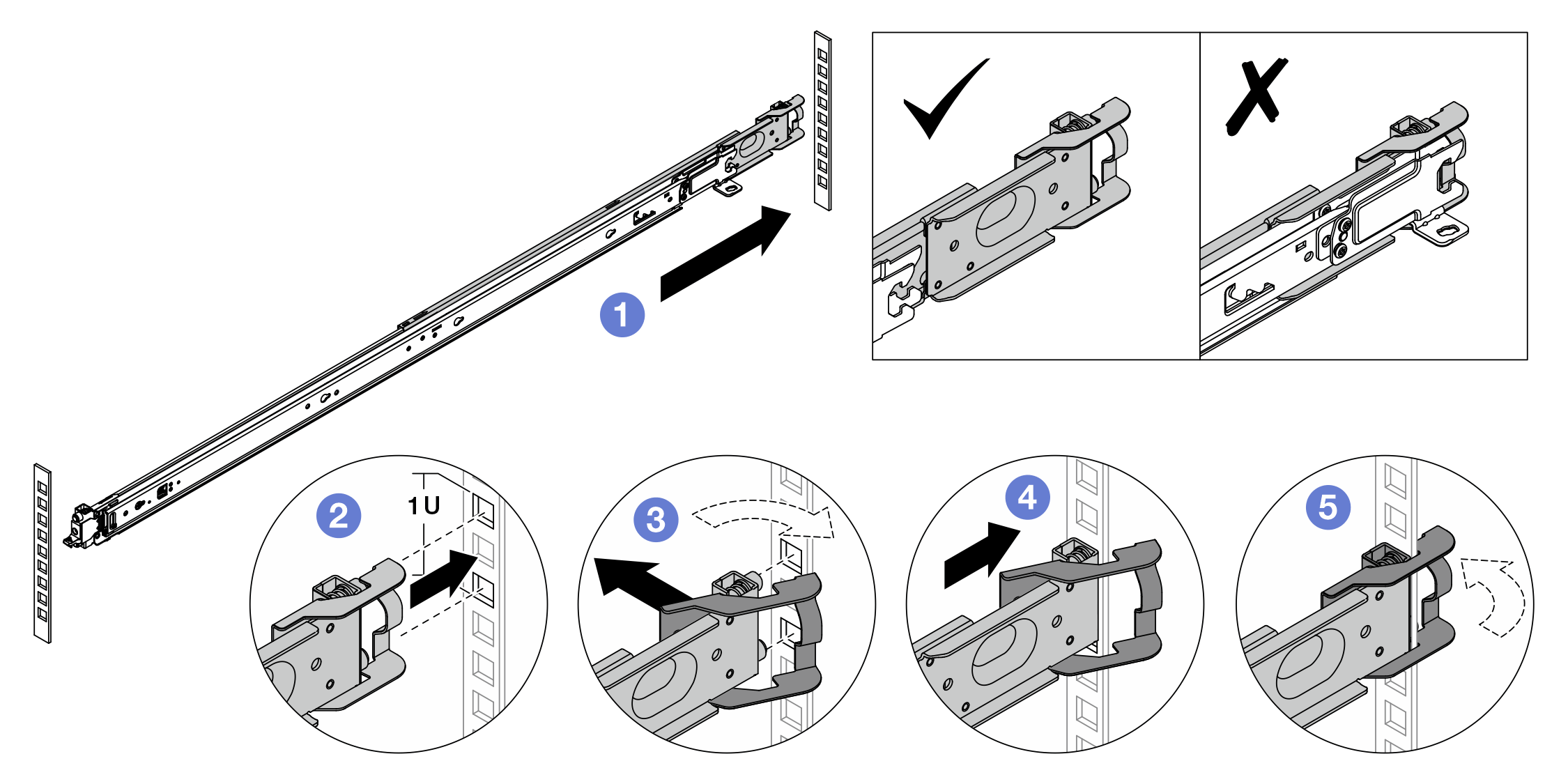

    Abbildung 1. Installieren der hinteren Befestigungsstifte

    1. Schieben Sie die äußere Schiene bis zu den hinteren Befestigungsflanschen im Rack.
    2. Richten Sie die Befestigungsstifte an den hinteren Befestigungsflanschen aus und setzen Sie die Öffnung der hinteren Verriegelung an den Gehäuserahmen.
    3. Drücken Sie die Schiene zur Außenseite des Racks, bis sich die hintere Verriegelung öffnet.
    4. Schieben Sie die Schiene in Richtung der hinteren Befestigungsflansche.
    5. Drehen Sie die hintere Verriegelung zurück in die geschlossene Position.
  2. Installieren Sie die vorderen Befestigungsstifte am Rack.

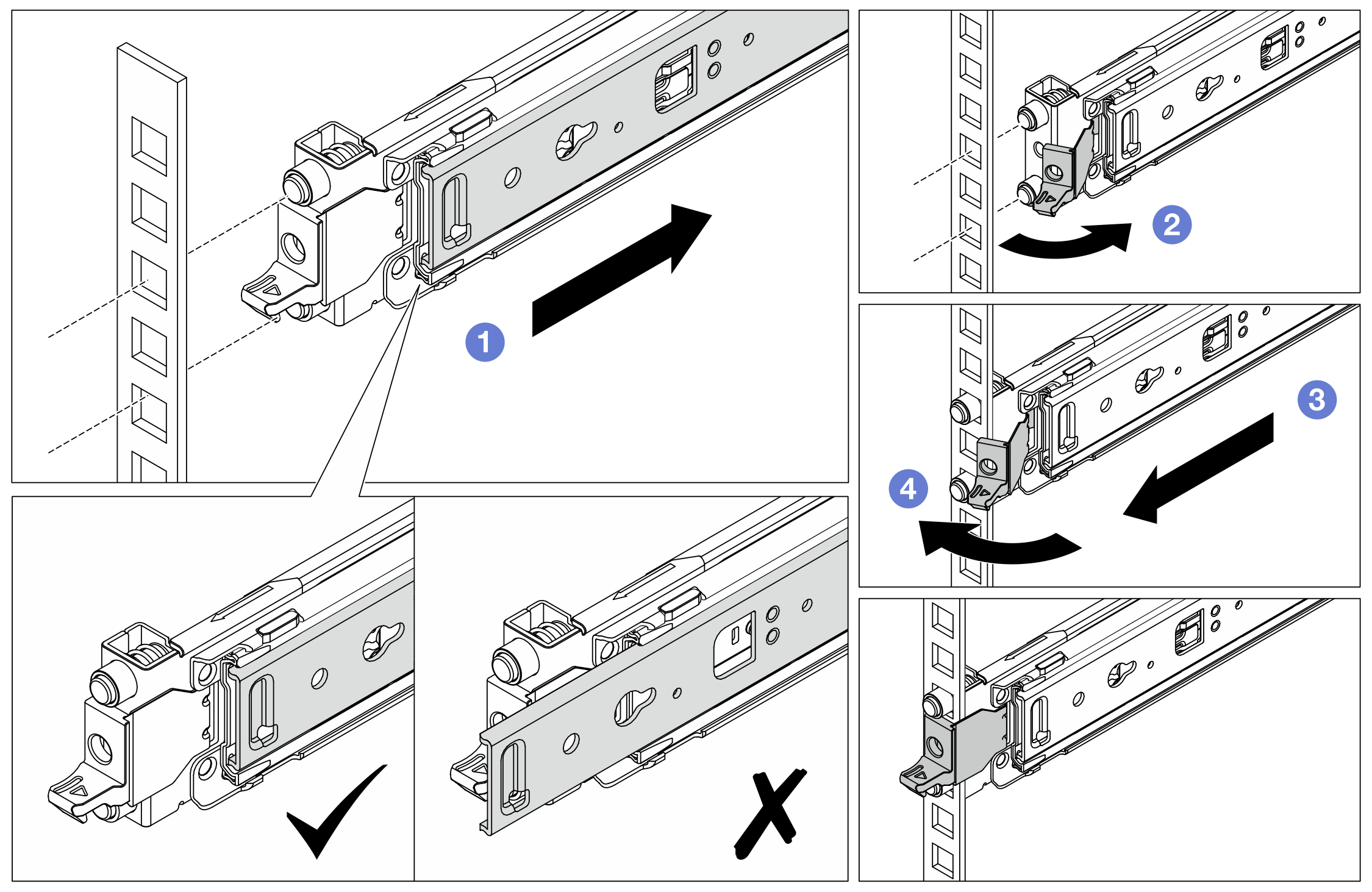

    Abbildung 2. Installieren der vorderen Befestigungsstifte

    1. Schieben Sie die innere Schiene vollständig nach innen, damit sich die vordere Verriegelung öffnet.
    2. Öffnen Sie die vordere Verriegelung und richten Sie die Befestigungsstifte an den entsprechenden vorderen Befestigungsflanschen aus.
    3. Ziehen Sie die Schiene nach vorne, bis die Befestigungsstifte durch die Löcher ragen.
    4. Lassen Sie die vordere Verriegelung los, um die Schiene am Rack zu sichern.
  3. Stellen Sie sicher, dass die Schiene sicher in den Flanschlöchern eingerastet ist. Überprüfen Sie hierzu, ob der Haken eingerastet ist und schieben Sie die Schiene vor und zurück, um sicherzustellen, dass sie nicht herausspringt.
    Wichtig

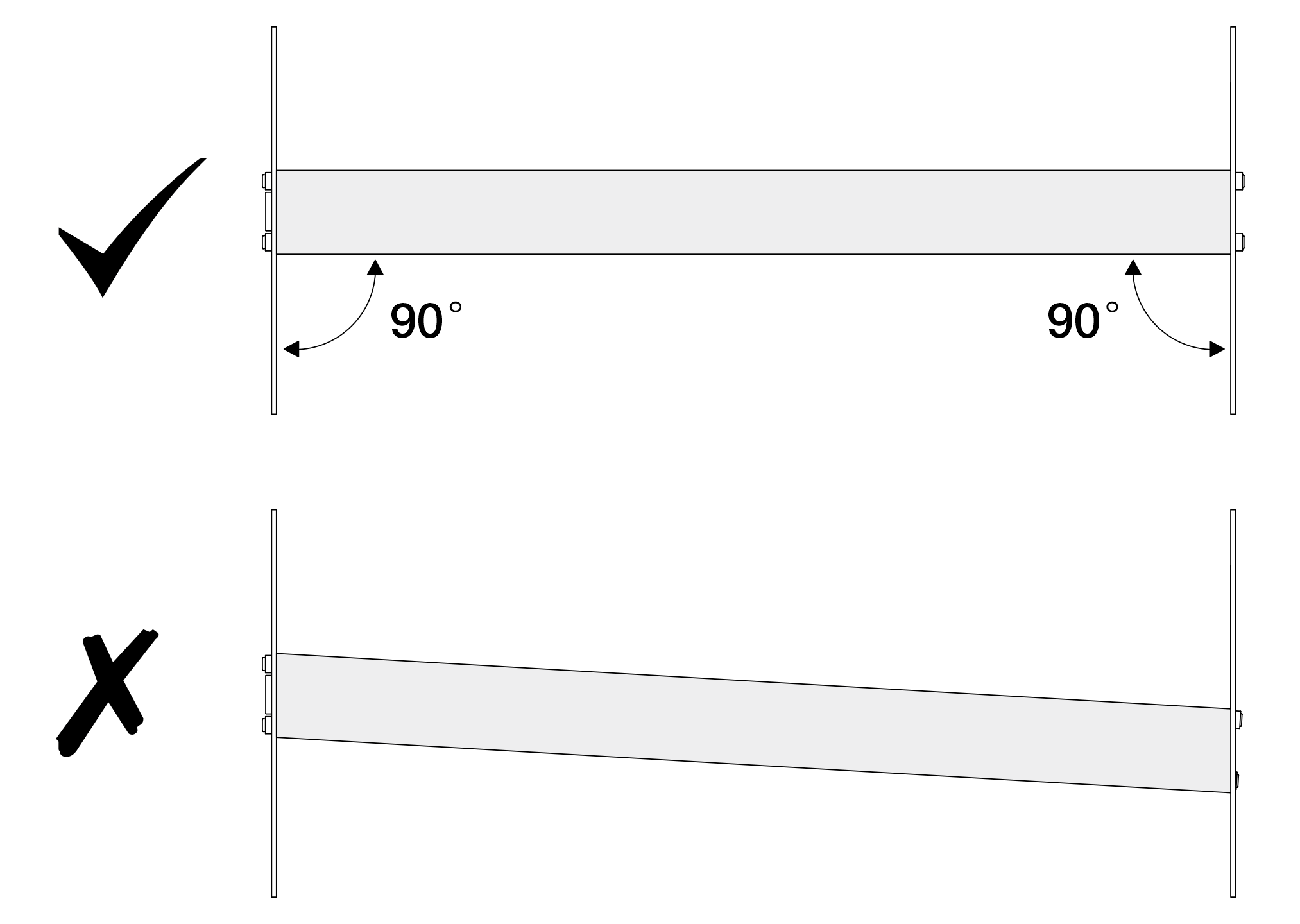

    Stellen Sie sicher, dass beide Enden der Schiene auf derselben Höhe sitzen.

  4. Wiederholen Sie 1 bis 3, um die andere Schiene zu installieren.
  5. Installieren Sie den Server im Rack. Siehe Server im Rack installieren.
