Instalación de un módulo de puerto serie

Utilice esta información para instalar el módulo de puerto serie.

Acerca de esta tarea

Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Nota
  • Para las configuraciones con conjuntos M.2 de intercambio en caliente traseros, el módulo de puerto serie se admite en la ranura PCIe 5.
  • Para las configuraciones sin conjuntos M.2 de intercambio en caliente traseros, el módulo de puerto serie se admite en la ranura PCIe 8.

Procedimiento

  1. Ponga en contacto el envase antiestático que contiene la nueva pieza con cualquier superficie no pintada de la parte exterior del servidor. A continuación, saque la pieza nueva de la bolsa y colóquela en una superficie antiestática.
  2. Utilice una llave de 5 mm para instalar el cable del puerto serie en la abrazadera.

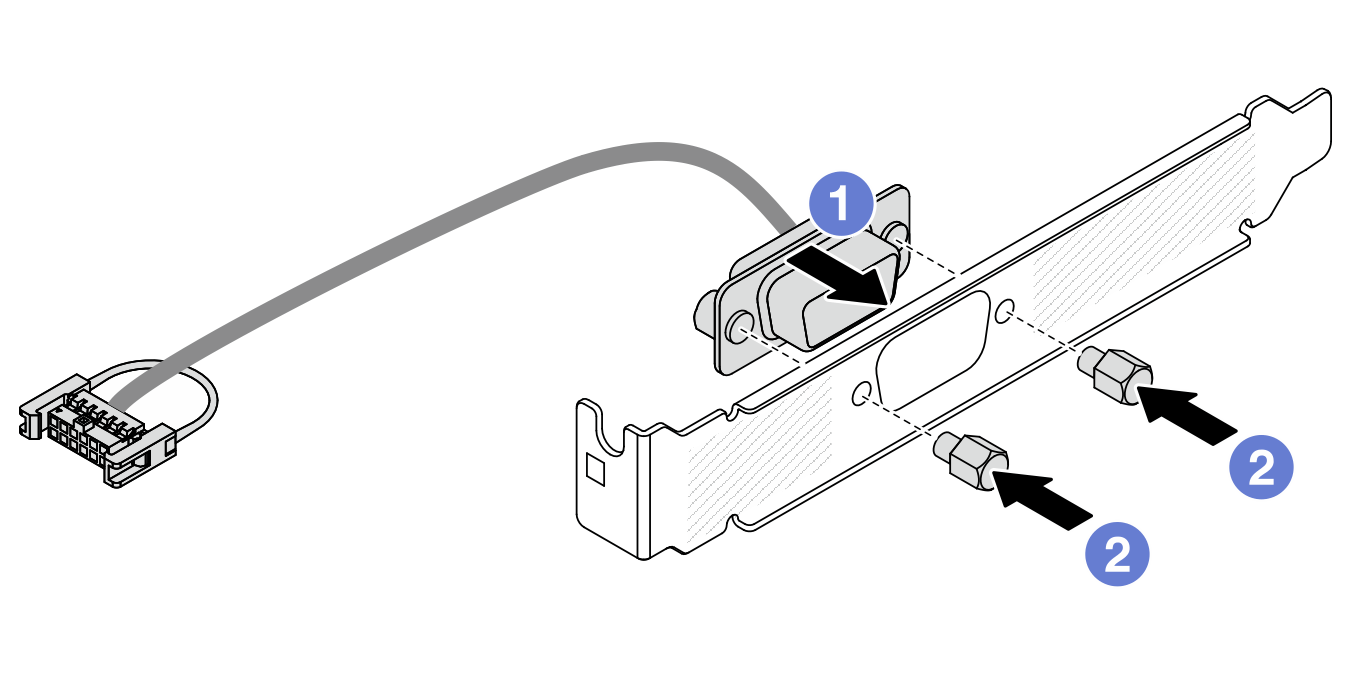

    Figura 1. Ensamblaje del módulo de puerto serie
    Assembling the serial port module

    1. Alinee los dos orificios de tornillos del conector del cable con la abrazadera.
    2. Instale los dos tornillos en la abrazadera.
  3. Instale el módulo de puerto serie en el compartimiento de expansión.

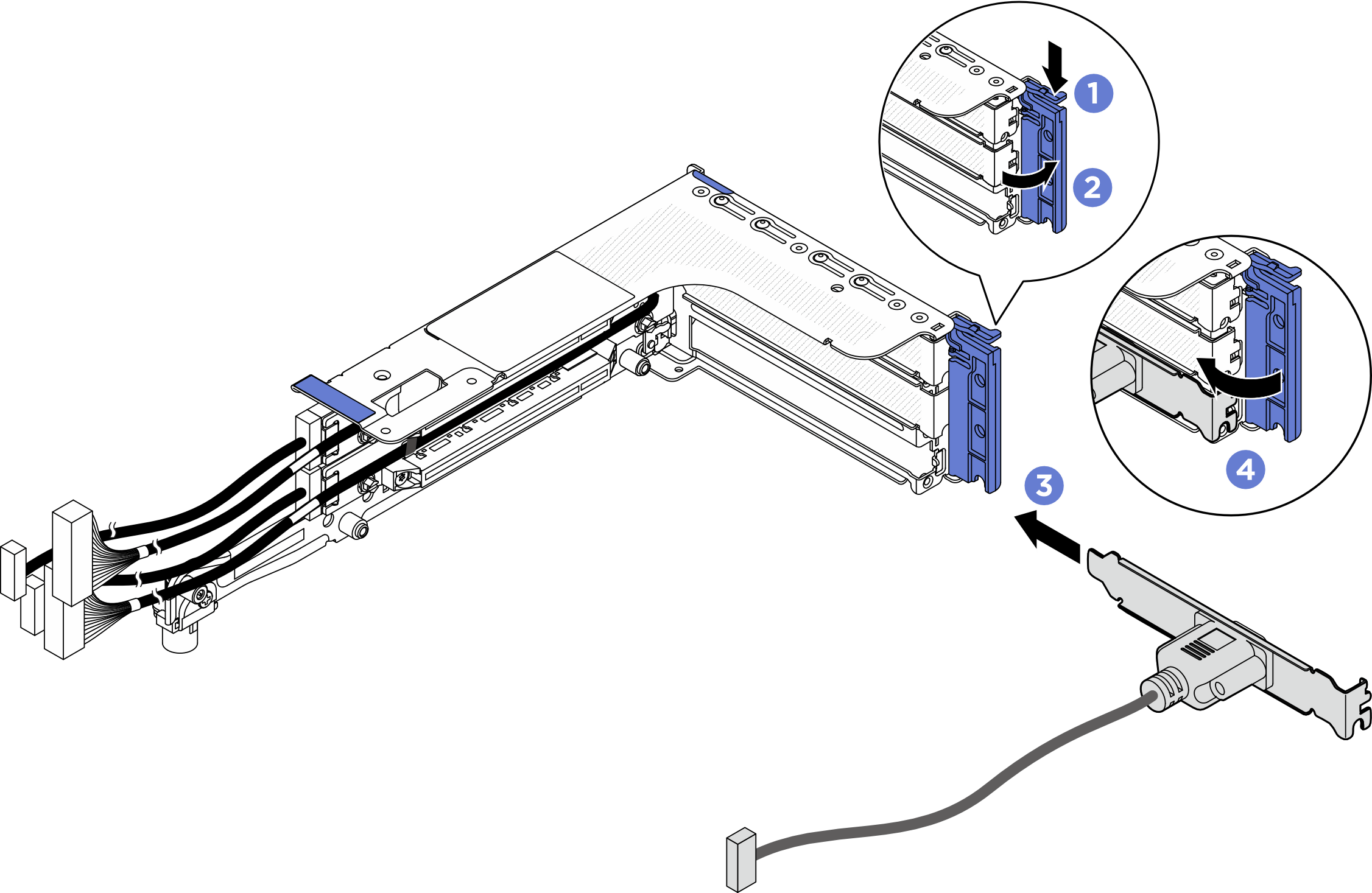

    Figura 2. Instalación del módulo de puerto serie
    Installing the serial port module
    1. Abra el pestillo de sujeción en el compartimiento de expansión.
    2. Instale el módulo de puerto serie en el compartimiento de expansión.
    3. Cierre el pestillo de sujeción y asegúrese de que el módulo de puerto serie esté bien instalado.
  4. Instale el conjunto de expansión.
    Figura 3. Instalación del conjunto de expansión
    Installing the riser assembly
    1. Baje el conjunto de expansión en el chasis.
    2. Apriete el tornillo para fijar el compartimiento de expansión.
    3. Conecte los cables de la tarjeta riser y los cables del adaptador PCIe al conjunto de la placa del sistema.
  5. Conecte el cable de módulo de puerto serie al conector del módulo de puerto serie en el conjunto de la placa del sistema. Para ver la ubicación del conector, consulte Conectores del conjunto de la placa del sistema

Después de finalizar

  1. Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.

  2. En la página Configuración de UEFI, haga clic en Valores del sistema > Dispositivos y puertos de E/S > Valores de redireccionamiento de la consola. Cambie el valor de Redireccionamiento de la consola y Redireccionamiento del SP a Habilitado.

  3. Para habilitar el módulo de puerto serie en Linux o Microsoft Windows, siga uno de estos procedimientos, según el sistema operativo instalado:
    Nota
    Si la función Serie sobre LAN (SOL) o Servicios de gestión de emergencia (EMS) está habilitada, el puerto serie estará oculto en Linux y Microsoft Windows. Por lo tanto, es necesario deshabilitar SOL y EMS para utilizar el puerto serie en sistemas operativos para los dispositivos serie.
    • Para Linux:

      Abra la herramienta ipmitool e ingrese el siguiente comando para deshabilitar la función Serie sobre LAN (SOL):

      -I lanplus -H IP -U USERID -P PASSW0RD sol deactivate
    • Para Microsoft Windows:

      1. Abra la herramienta ipmitool e ingrese el siguiente comando para deshabilitar la función SOL:

        -I lanplus -H IP -U USERID -P PASSW0RD sol deactivate
      2. Abra Windows PowerShell y escriba el siguiente comando para deshabilitar la función de Servicios de gestión de emergencia (EMS):

        Bcdedit /ems off
      3. Reinicie el servidor para asegurarse de que el valor de EMS surta efecto.
