ติดตั้งโมดูลพอร์ตอนุกรม

ใช้ข้อมูลนี้ในการติดตั้งโมดูลพอร์ตอนุกรม

เกี่ยวกับงานนี้

ข้อควรสนใจ

  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

หมายเหตุ
  • สำหรับการกำหนดค่าที่มีส่วนประกอบ M.2 แบบ Hot-swap ด้านหลัง โมดูลพอร์ตอนุกรมจะรองรับในช่องเสียบ PCIe 5
  • สำหรับการกำหนดค่าที่ไม่มีส่วนประกอบ M.2 แบบ Hot-swap ด้านหลัง โมดูลพอร์ตอนุกรมจะรองรับในช่องเสียบ PCIe 8

ขั้นตอน

  1. ให้นำบรรจุภัณฑ์ป้องกันไฟฟ้าสถิตที่บรรจุชิ้นส่วนตัวใหม่ไปสัมผัสกับพื้นผิวที่ไม่มีการทาสีด้านนอกของเซิร์ฟเวอร์ จากนั้น นำชิ้นส่วนตัวใหม่ดังกล่าวออกจากบรรจุภัณฑ์แล้ววางบนพื้นผิวที่มีการป้องกันไฟฟ้าสถิต
  2. ใช้ประแจ 5 มม. เพื่อติดตั้งสายพอร์ตอนุกรมลงในโครงยึด

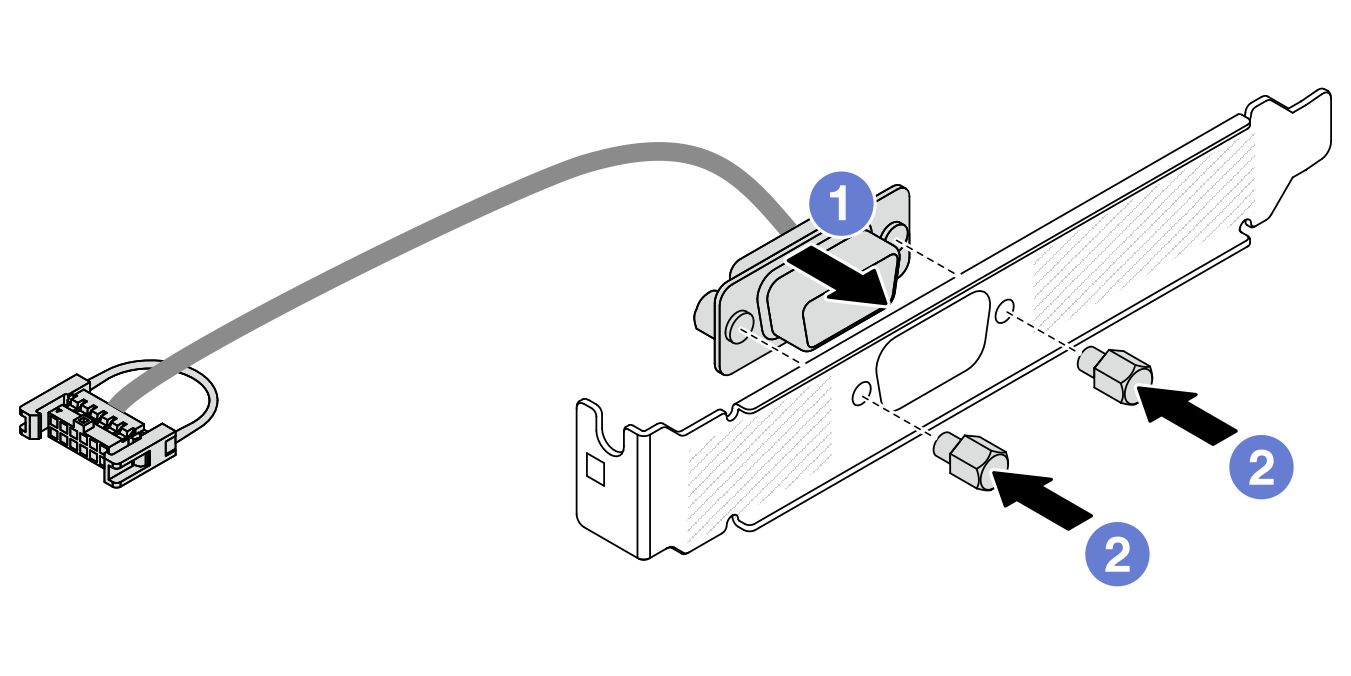

    รูปที่ 1. การประกอบโมดูลพอร์ตอนุกรม
    Assembling the serial port module

    1. จัดแนวรูสกรูสองรูบนขั้วต่อสายให้ตรงกับโครงยึด
    2. ขันสกรูสองตัวเพื่อยึดโครงยึด
  3. ติดตั้งโมดูลพอร์ตอนุกรมเข้ากับตัวครอบตัวยก

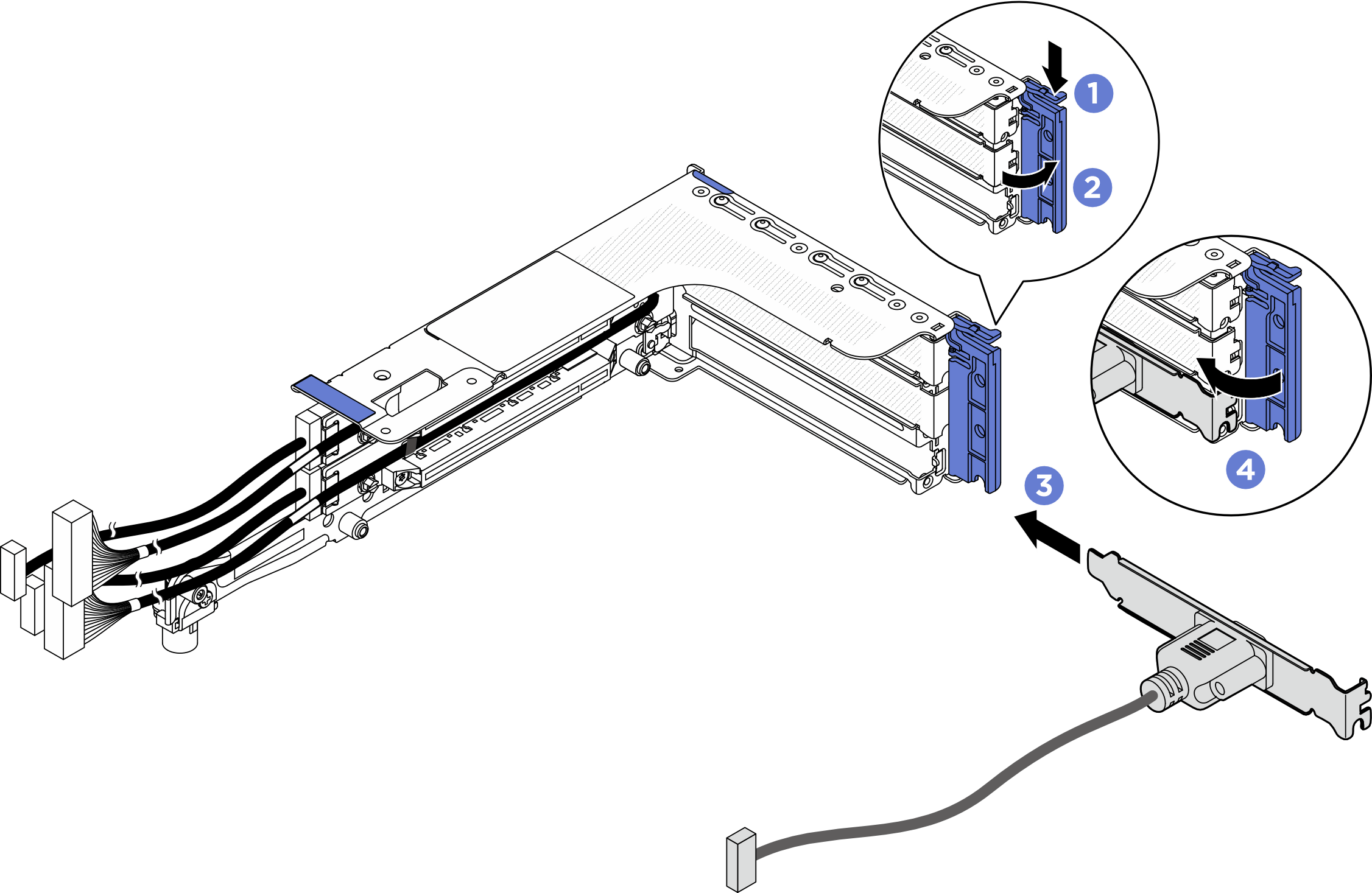

    รูปที่ 2. การติดตั้งโมดูลพอร์ตอนุกรม
    Installing the serial port module
    1. เปิดสลักยึดบนตัวครอบตัวยก PCIe
    2. ติดตั้งโมดูลพอร์ตอนุกรมเข้าไปยังตัวครอบตัวยก
    3. ปิดสลักยึดและตรวจสอบว่าติดตั้งโมดูลพอร์ตอนุกรมแน่นดีแล้ว
  4. ติดตั้งส่วนประกอบตัวยก

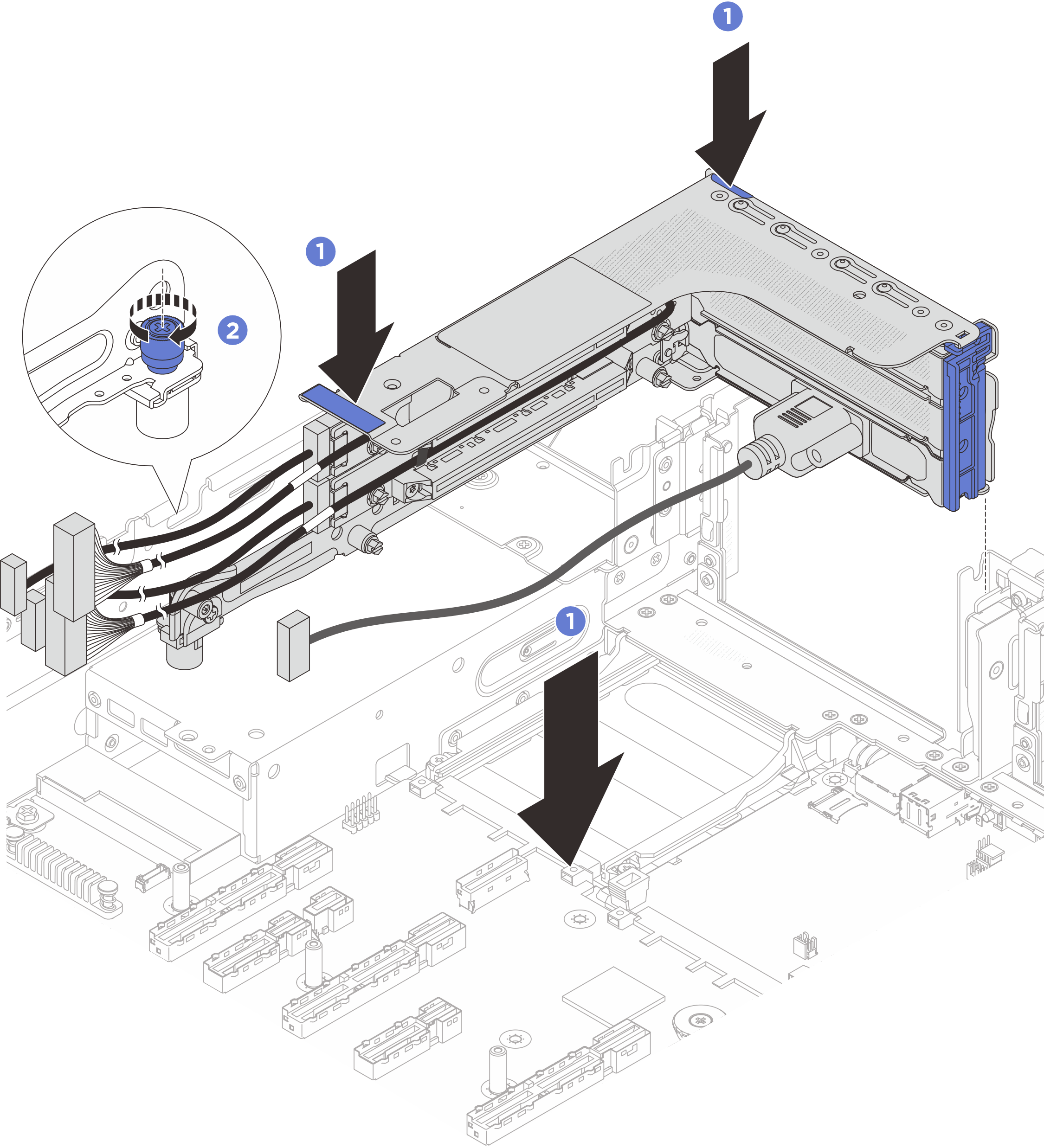

    รูปที่ 3. การติดตั้งส่วนประกอบตัวยก
    Installing the riser assembly
    1. วางส่วนประกอบตัวยกลงในตัวเครื่อง
    2. ขันสกรูให้แน่นเพื่อยึดตัวครอบตัวยก
    3. เชื่อมต่อสายการ์ดตัวยกและสายอะแดปเตอร์ PCIe เข้ากับส่วนประกอบแผงระบบ
  5. เชื่อมต่อสายของโมดูลพอร์ตอนุกรมกับขั้วต่อโมดูลพอร์ตอนุกรมบนส่วนประกอบแผงระบบ สำหรับตำแหน่งของขั้วต่อ โปรดดู ขั้วต่อส่วนประกอบแผงระบบ

หลังจากดำเนินการเสร็จ

  1. ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์

  2. จากหน้าการตั้งค่า UEFI ให้คลิก System Settings > Devices and I/O Ports > Console Redirection Settings เปลี่ยนการตั้งค่าทั้ง Console Redirection และ SP Redirection เป็น Enabled

  3. ในการเปิดใช้งานโมดูลพอร์ตอนุกรมบน Linux หรือ Microsoft Windows ให้ทำอย่างใดอย่างหนึ่งต่อไปนี้โดยขึ้นอยู่กับระบบปฏิบัติการที่ติดตั้งไว้:
    หมายเหตุ
    หากเปิดใช้งานคุณลักษณะ Serial over LAN (SOL) หรือ Emergency Management Services (EMS) พอร์ตอนุกรมจะถูกซ่อนเอาไว้บน Linux และ Microsoft Windows ดังนั้น คุณจึงจำเป็นต้องปิดใช้งาน SOL และ EMS เพื่อใช้พอร์ตอนุกรมในระบบปฏิบัติการของอุปกรณ์อนุกรม

    • สำหรับ Linux:

      เปิด ipmitool และป้อนคำสั่งต่อไปนี้เพื่อปิดการใช้งานคุณสมบัติ Serial-Over-LAN (SOL):

      -I lanplus -H IP -U USERID -P PASSW0RD sol deactivate

    • สำหรับ Microsoft Windows:

      1. เปิด ipmitool และป้อนคำสั่งต่อไปนี้เพื่อปิดการใช้งานคุณสมบัติ SOL:

        -I lanplus -H IP -U USERID -P PASSW0RD sol deactivate

      2. เปิด Windows PowerShell และป้อนคำสั่งต่อไปนี้เพื่อปิดการใช้งานคุณสมบัติ Emergency Management Services (EMS):

        Bcdedit /ems off

      3. รีสตาร์ทเซิร์ฟเวอร์เพื่อให้แน่ใจว่าการตั้งค่า EMS มีผล
