ถอดโมดูลพอร์ตอนุกรม

ทำตามคำแนะนำในส่วนนี้เพื่อถอดโมดูลพอร์ตอนุกรม

เกี่ยวกับงานนี้

ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

หมายเหตุ
  • สำหรับการกำหนดค่าที่มีส่วนประกอบ M.2 แบบ Hot-swap ด้านหลัง โมดูลพอร์ตอนุกรมจะรองรับในช่องเสียบ PCIe 5
  • สำหรับการกำหนดค่าที่ไม่มีส่วนประกอบ M.2 แบบ Hot-swap ด้านหลัง โมดูลพอร์ตอนุกรมจะรองรับในช่องเสียบ PCIe 8

ขั้นตอน

  1. เตรียมการสำหรับงานนี้
    1. หากเซิร์ฟเวอร์ติดตั้งอยู่ในตู้แร็ค ให้เลื่อนเซิร์ฟเวอร์ออกจากรางเลื่อนของแร็คเพื่อให้มีที่เข้าถึงฝาครอบด้านหลัง หรือถอดเซิร์ฟเวอร์ออกจากแร็ค ดู ถอดเซิร์ฟเวอร์ออกจากแร็ค
    2. ถอดฝาครอบด้านบน ดูถอดฝาครอบด้านบน
    3. จากส่วนประกอบแผงระบบ ให้ยกเลิกการเชื่อมต่อสายต่อไปนี้ของส่วนประกอบตัวยกที่ติดตั้งโมดูลพอร์ตอนุกรม
      • สายโมดูลพอร์ตอนุกรม
      • สายการ์ดตัวยก
      • สายอะแดปเตอร์ PCIe (ถ้ามี)
      ข้อควรสนใจ
      เพื่อหลีกเลี่ยงความเสียหายต่อส่วนประกอบแผงระบบ ตรวจสอบให้แน่ใจว่าคุณได้ทำตามคำแนะนำใน การเดินสายภายใน เมื่อถอดสายออกจากส่วนประกอบแผงระบบ
    4. ถอดส่วนประกอบตัวยกที่มีการติดตั้งโมดูลพอร์ตอนุกรม

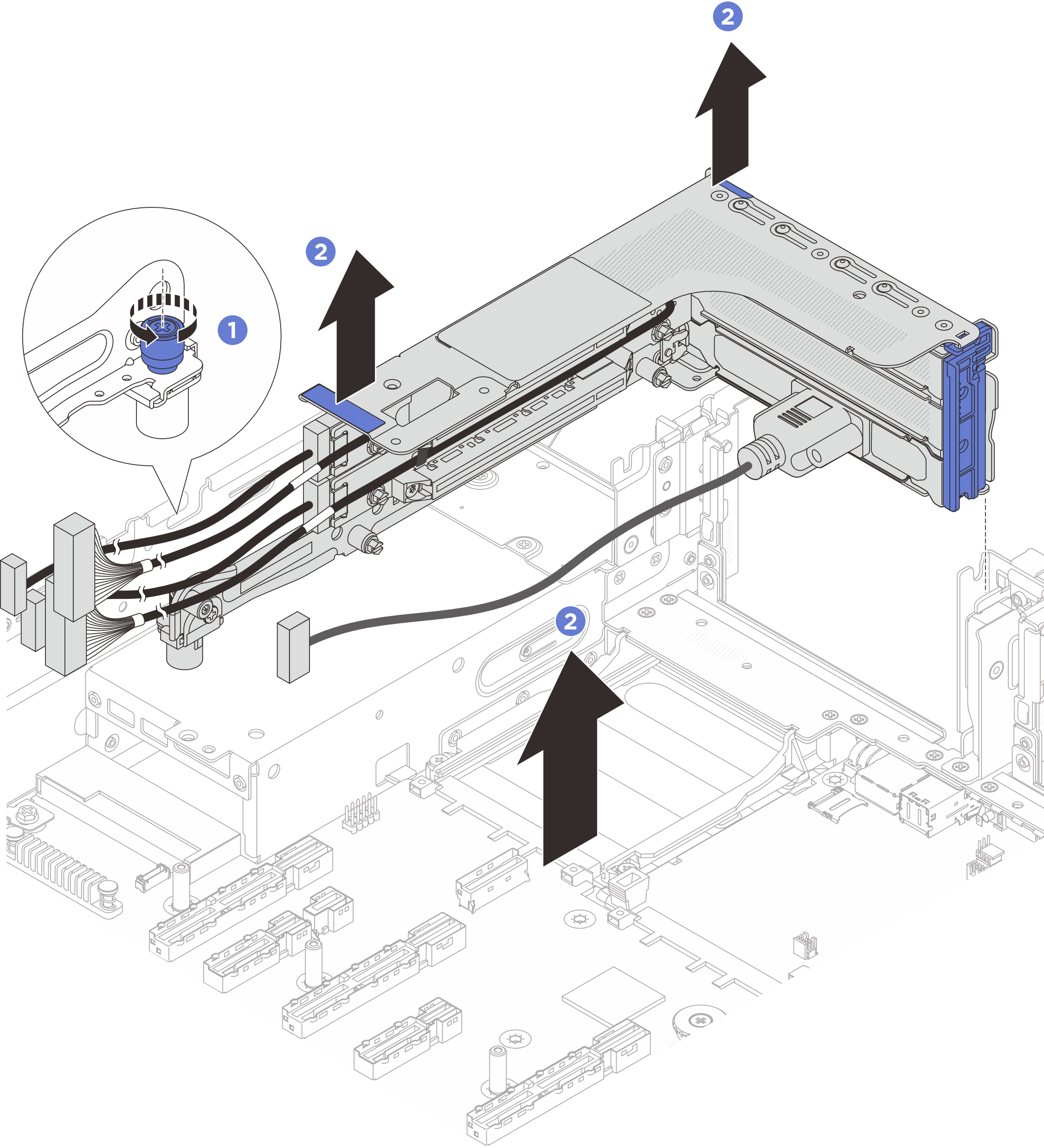

      รูปที่ 1. การถอดส่วนประกอบตัวยก
      Removing the riser assembly
      • คลายสกรูที่ล็อคตัวครอบตัวยก
      • ยกส่วนประกอบตัวยกออกจากตัวเครื่อง
  2. ถอดโมดูลพอร์ตอนุกรมออกจากตัวครอบตัวยก

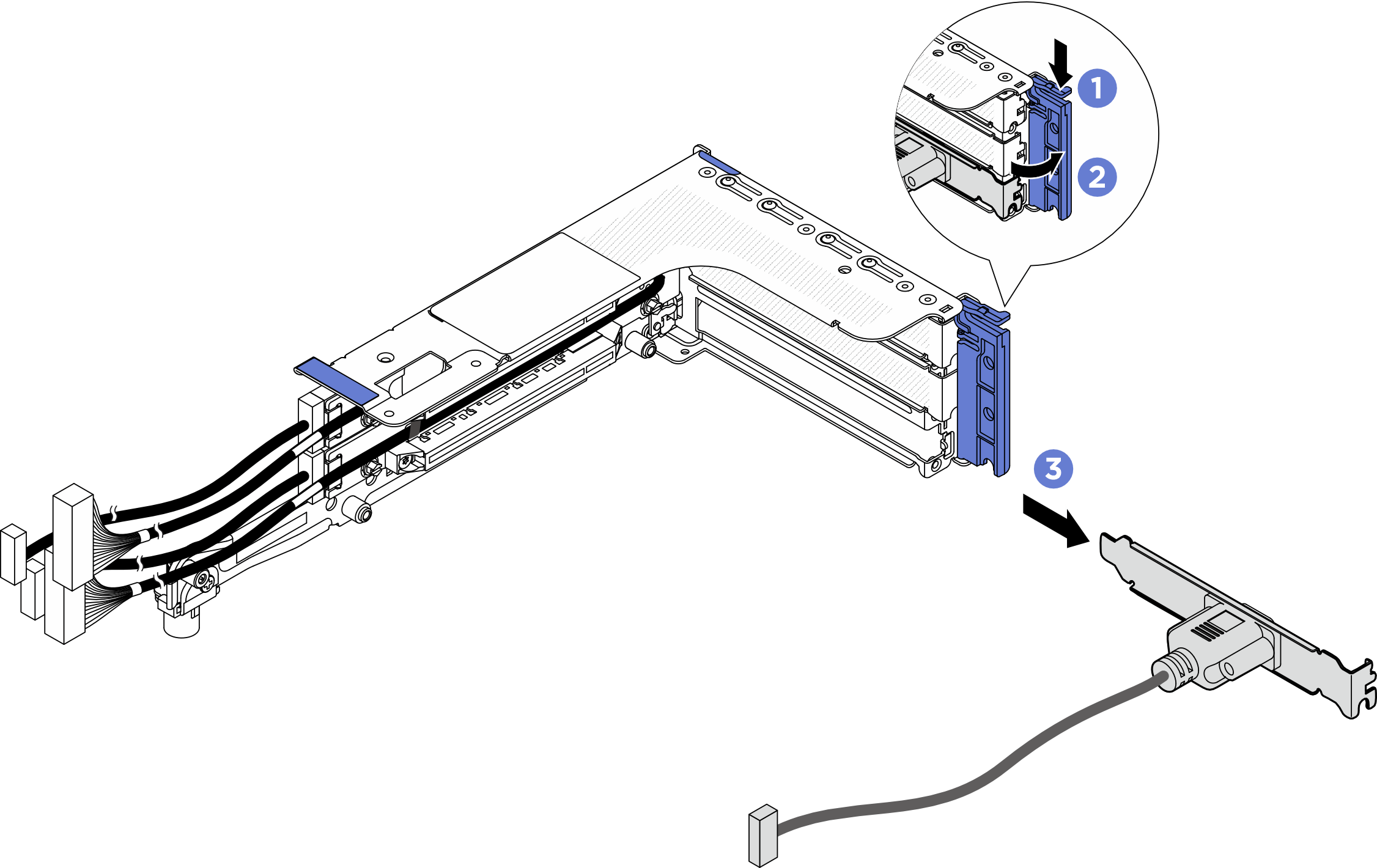

    รูปที่ 2. การถอดโมดูลพอร์ตอนุกรม
    Removing the serial port module
    1. เปิดสลักยึด
    2. เลื่อนโมดูลพอร์ตอนุกรมออกจากตัวครอบตัวยก
  3. (ไม่บังคับ) หากคุณต้องการเปลี่ยนโครงยึดพอร์ตอนุกรม ให้ใช้ประแจ 5 มม. เพื่อถอดสายพอร์ตอนุกรมออกจากโครงยึด

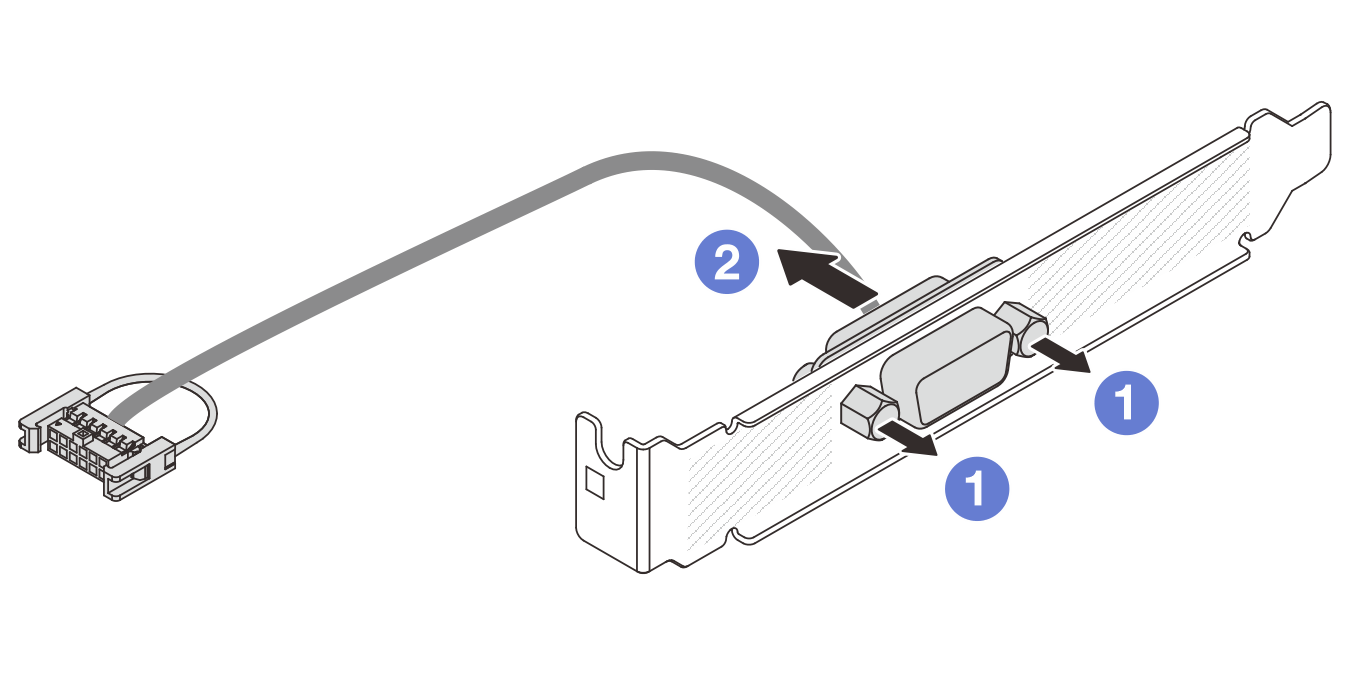

    รูปที่ 3. การแยกชิ้นส่วนโมดูลพอร์ตอนุกรม
    Disassembling the serial port module

    1. คลายสกรูสองตัว
    2. ดึงสายพอร์ตอนุกรมออกจากโครงยึด

หลังจากดำเนินการเสร็จ

  1. ติดตั้งโมดูลพอร์ตอนุกรม อะแดปเตอร์ PCIe หรือแผงครอบตัวใหม่เพื่อปิด โปรดดู ติดตั้งโมดูลพอร์ตอนุกรม หรือ ติดตั้งอะแดปเตอร์ PCIe และการ์ดตัวยกด้านหลัง

  2. หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง
