卸下序列埠模組

請依照本節中的指示卸下序列埠模組。

關於此作業

小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

  • 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

註
  • 對於含背面熱抽換 M.2 組件的配置，PCIe 插槽 5 支援序列埠模組。
  • 對於不含背面熱抽換 M.2 組件的配置，PCIe 插槽 8 支援序列埠模組。

程序

  1. 為作業做好準備。
    1. 如果伺服器安裝在機架中，請沿著其機架滑軌將伺服器滑出以接觸上蓋，或從機架卸下伺服器。請參閱從機架卸下伺服器。
    2. 卸下上蓋。請參閱卸下上蓋。
    3. 從主機板組件上，拔下安裝了序列埠模組的擴充卡組件的以下纜線。
      • 序列埠模組纜線
      • 擴充卡纜線
      • PCIe 配接卡纜線（如果適用）
      小心
      為避免損壞主機板組件，請確保在從主機板組件斷開纜線時，遵循內部纜線佈線中的指示。
    4. 卸下已安裝序列埠模組的擴充卡組件。

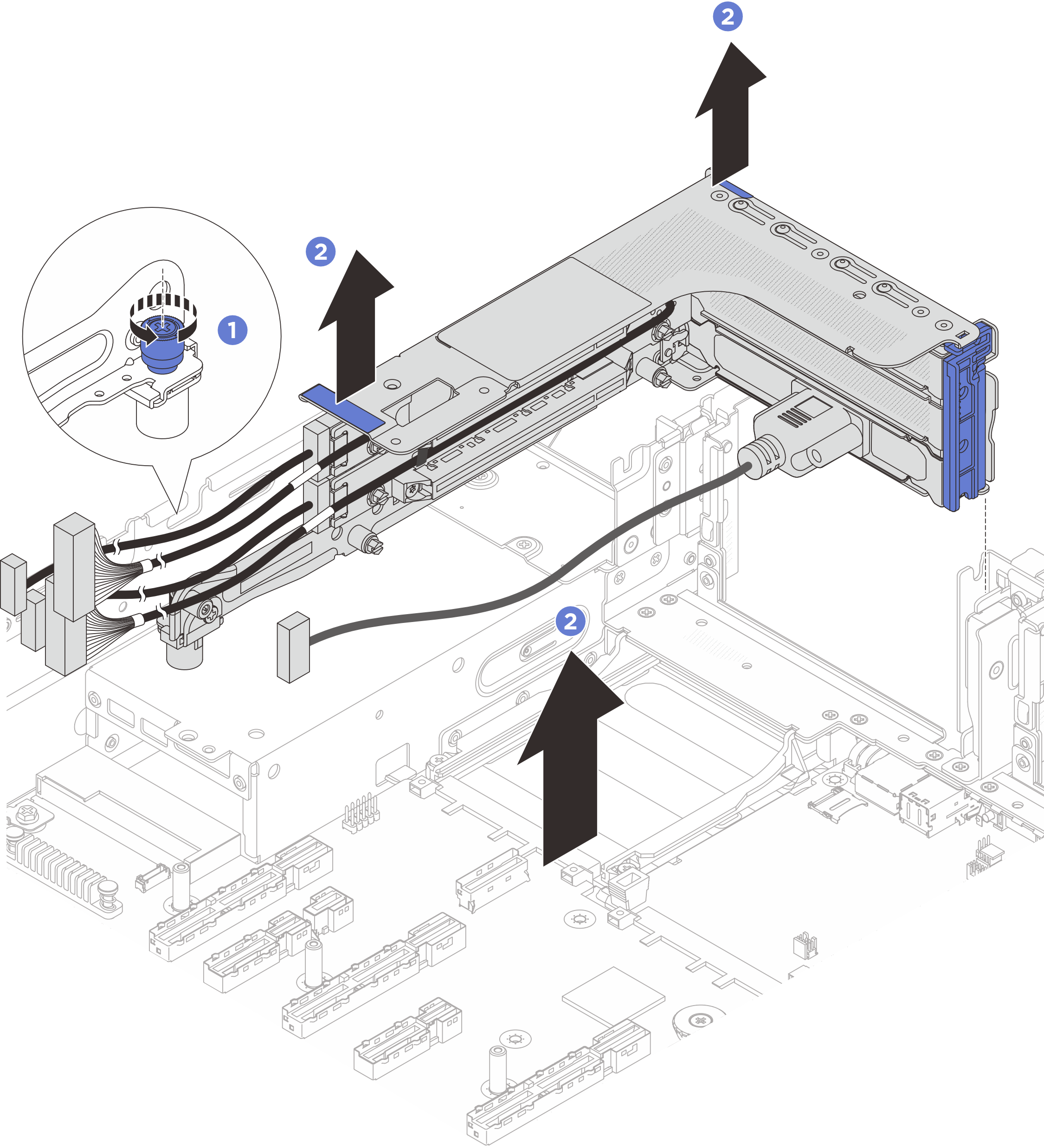

      圖 1. 卸下擴充卡組件
      Removing the riser assembly
      • 鬆開用來鎖定擴充卡匣的螺絲。
      • 將擴充卡組件提起，從機箱取出。
  2. 從擴充卡匣卸下序列埠模組。

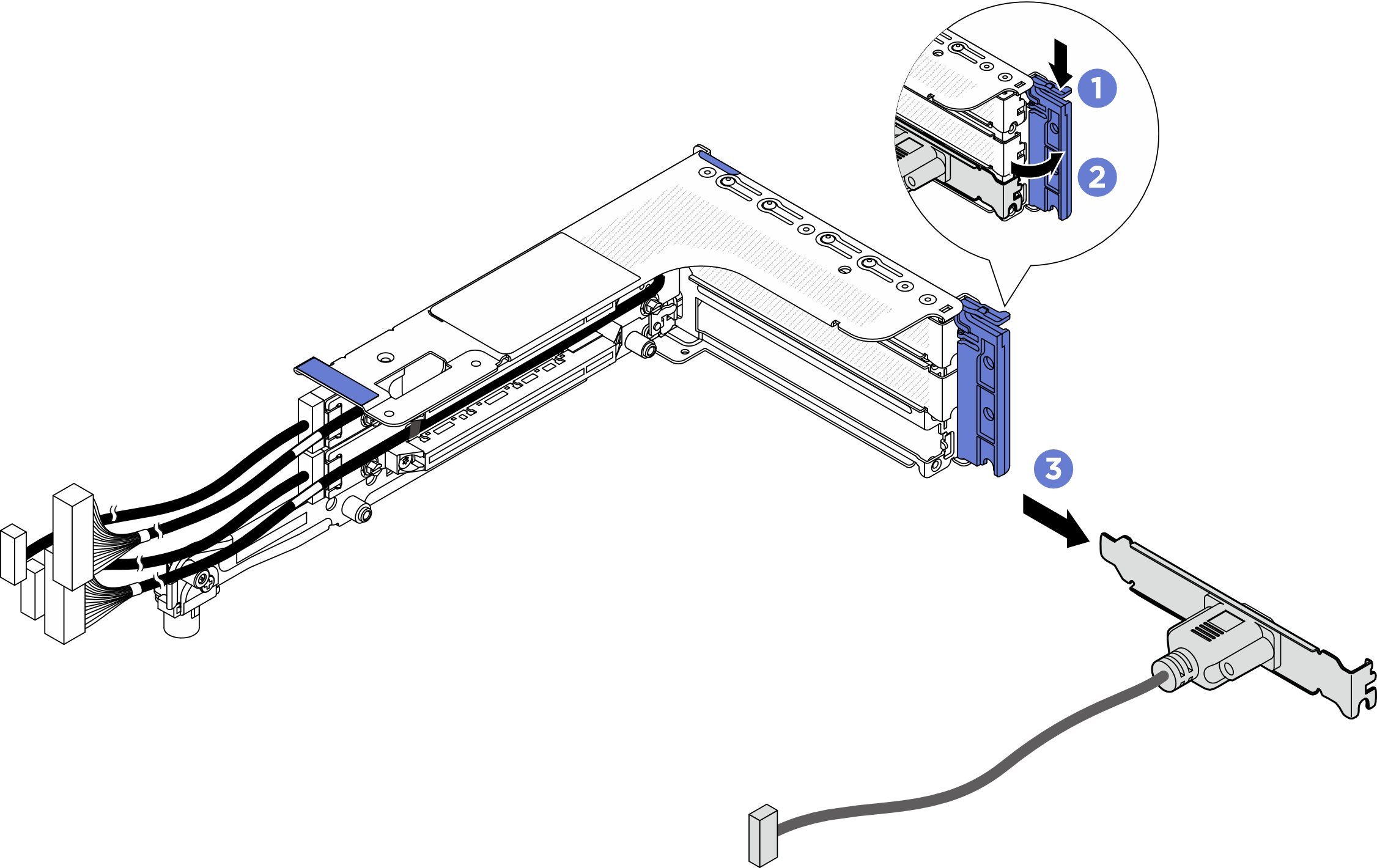

    圖 2. 卸下序列埠模組
    Removing the serial port module
    1. 打開固定閂鎖。
    2. 將序列埠模組滑出擴充卡匣。
  3. （選用）如果需要更換序列埠托架，請使用 5 公釐扳手從托架上拆卸序列埠纜線。

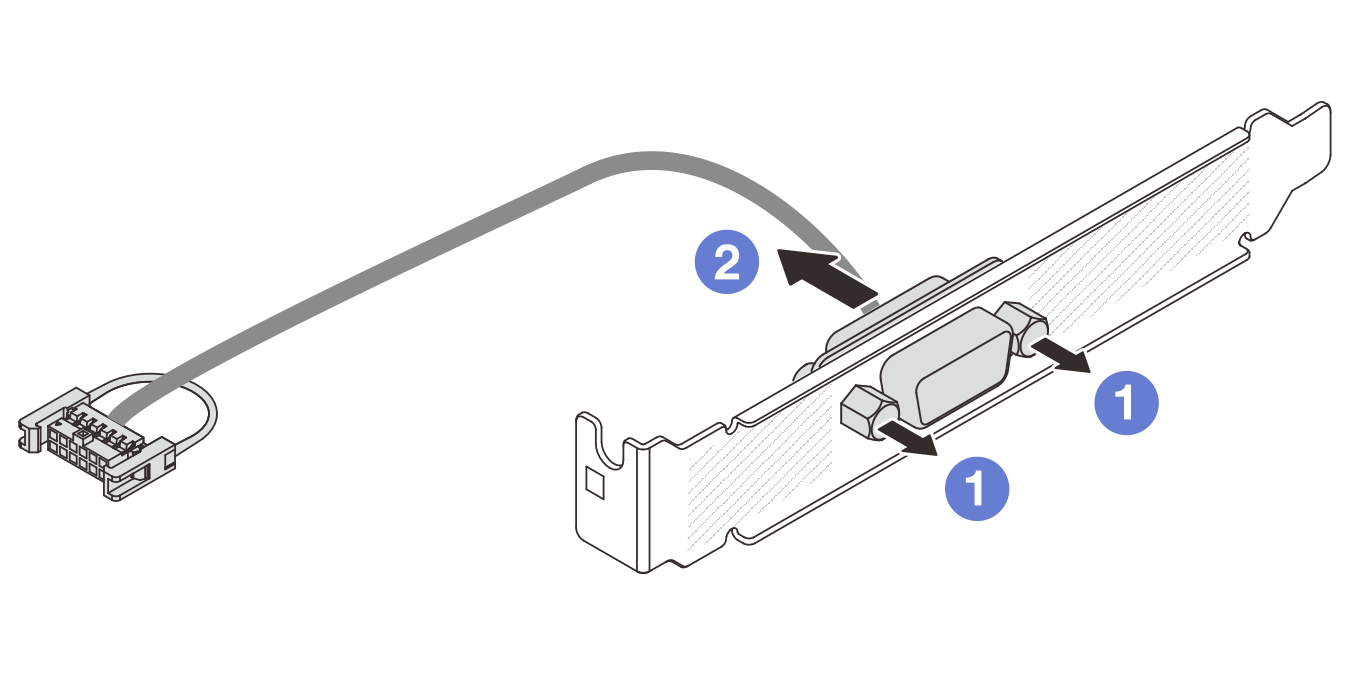

    圖 3. 拆卸序列埠模組
    Disassembling the serial port module

    1. 鬆開兩顆螺絲。
    2. 將序列埠纜線從托架中拉出。

在您完成之後

  1. 安裝新的序列埠模組、PCIe 配接卡或填充板以蓋住該位置。請參閱 安裝序列埠模組 或 安裝背面 PCIe 配接卡和擴充卡。

  2. 如果指示您送回元件或選配裝置，請遵循所有包裝指示，並使用提供給您的任何包裝材料來運送。
