卸下串口模块

按照本节中的说明卸下串口模块。

关于本任务

注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

  • 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

注
  • 对于带有背面热插拔 M.2 组合件的配置，PCIe 插槽 5 支持串口模块。
  • 对于不带背面热插拔 M.2 组合件的配置，PCIe 插槽 8 支持串口模块。

过程

  1. 为本任务做好准备。
    1. 如果服务器安装在机架中，请在机架滑动导轨上滑出服务器，以便对顶盖执行操作或将服务器从机架中卸下。请参阅从机架上卸下服务器。
    2. 卸下顶盖。请参阅卸下顶盖。
    3. 从主板组合件上，为装有串口模块的转接卡组合件拔下以下线缆。
      • 串口模块线缆
      • 转接卡线缆
      • PCIe 适配器线缆（如适用）
      注意
      为避免损坏主板组合件，从主板组合件上拔下线缆时，请务必遵循内部线缆布放中的说明操作。
    4. 卸下装有串口模块的转接卡组合件。

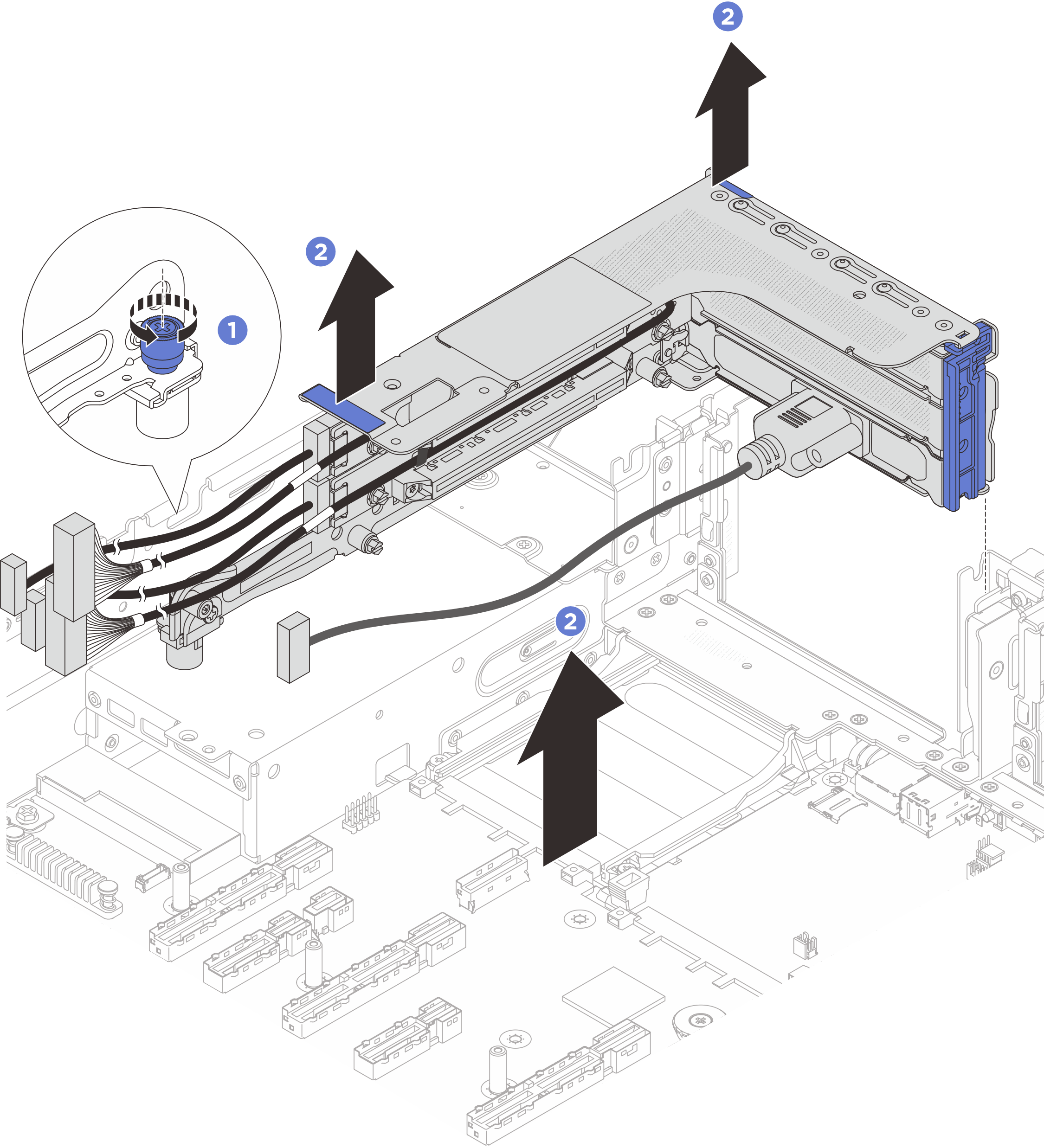

      图 1. 卸下转接卡组合件
      Removing the riser assembly
      • 拧松用于锁定转接卡架的螺钉。
      • 将转接卡组合件从机箱中提取出来。
  2. 从转接卡架上卸下串口模块。

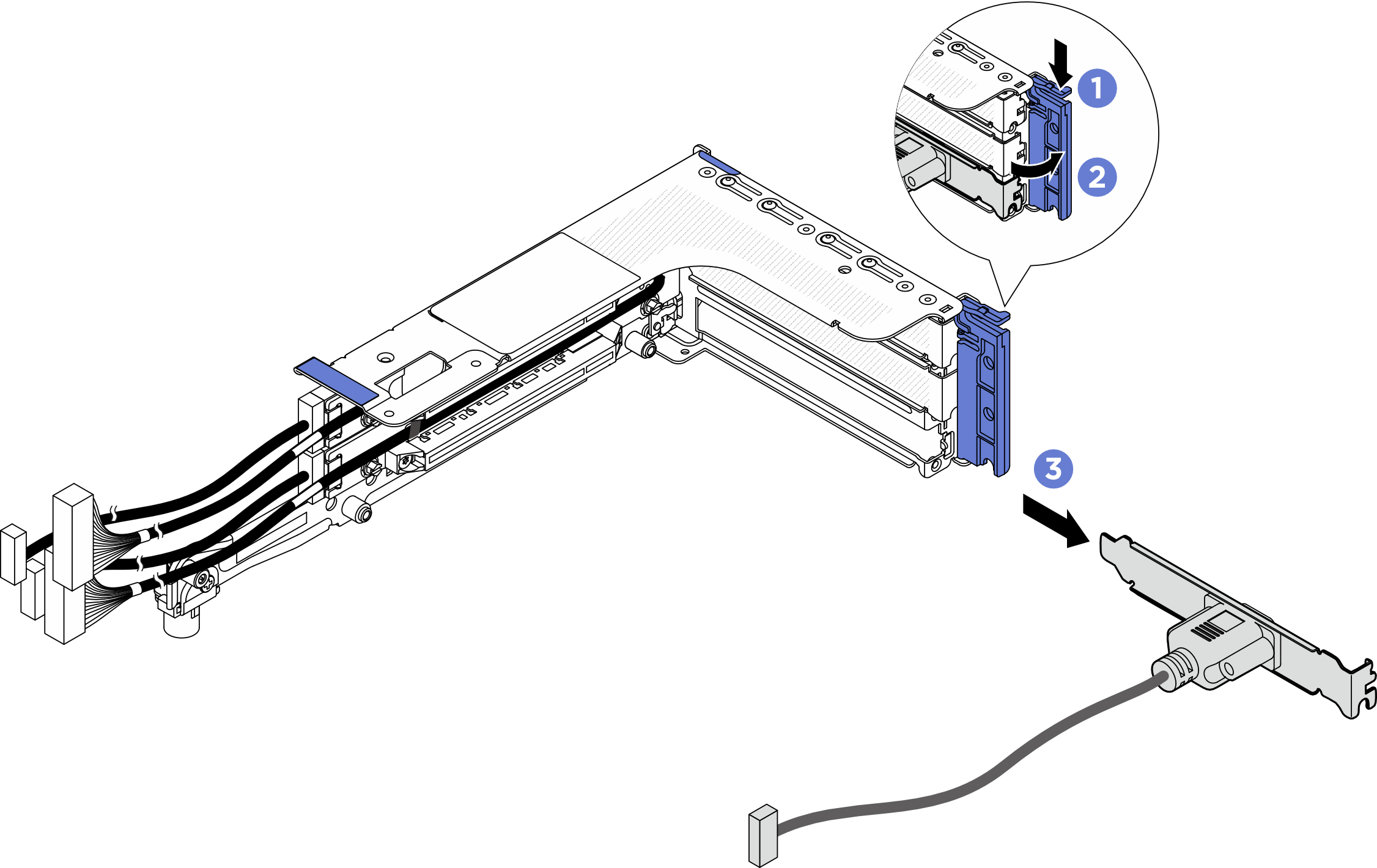

    图 2. 卸下串口模块
    Removing the serial port module
    1. 打开固定滑锁。
    2. 将串口模块从转接卡架中滑出。
  3. （可选）如需更换串口支架，请使用 5 毫米扳手从支架上拔下串口线缆。
    图 3. 拆卸串口模块
    Disassembling the serial port module

    1. 拧松两颗螺钉。
    2. 从支架中拉出串口线缆。

完成之后

  1. 安装新的串口模块、PCIe 适配器或填充件以遮盖此处。请参阅 安装串口模块 或 安装背面 PCIe 适配器和转接卡。

  2. 如果要求您退回组件或可选设备，请按照所有包装说明进行操作，并使用装运时提供给您的所有包装材料。
