직렬 포트 모듈 제거

이 섹션의 지침에 따라 직렬 포트 모듈을 제거하십시오.

이 작업 정보

주의

  • 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

  • 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

주
  • 뒷면 핫 스왑 M.2 어셈블리가 있는 구성의 경우 직렬 포트 모듈은 PCIe 슬롯 5에서 지원됩니다.
  • 뒷면 핫 스왑 M.2 어셈블리가 없는 구성의 경우 직렬 포트 모듈은 PCIe 슬롯 8에서 지원됩니다.

절차

  1. 작업을 준비하십시오.
    1. 서버가 랙에 설치되어 있는 경우 랙 슬라이드에서 서버를 밀어 윗면 덮개에 액세스하거나 랙에서 서버를 제거하십시오. 랙에서 서버 제거의 내용을 참조하십시오.
    2. 윗면 덮개를 제거하십시오. 윗면 덮개 제거의 내용을 참조하십시오.
    3. 시스템 보드 어셈블리에서 직렬 포트 모듈이 설치된 라이저 어셈블리의 다음 케이블을 분리하십시오.
      • 직렬 포트 모듈 케이블
      • 라이저 카드 케이블
      • PCIe 어댑터 케이블(해당하는 경우)
      주의
      시스템 보드 어셈블리의 손상을 방지하려면, 시스템 보드 어셈블리에서 케이블을 분리할 때 내장 케이블 배선의 지침을 따르십시오.
    4. 직렬 포트 모듈이 설치된 라이저 어셈블리를 제거합니다.

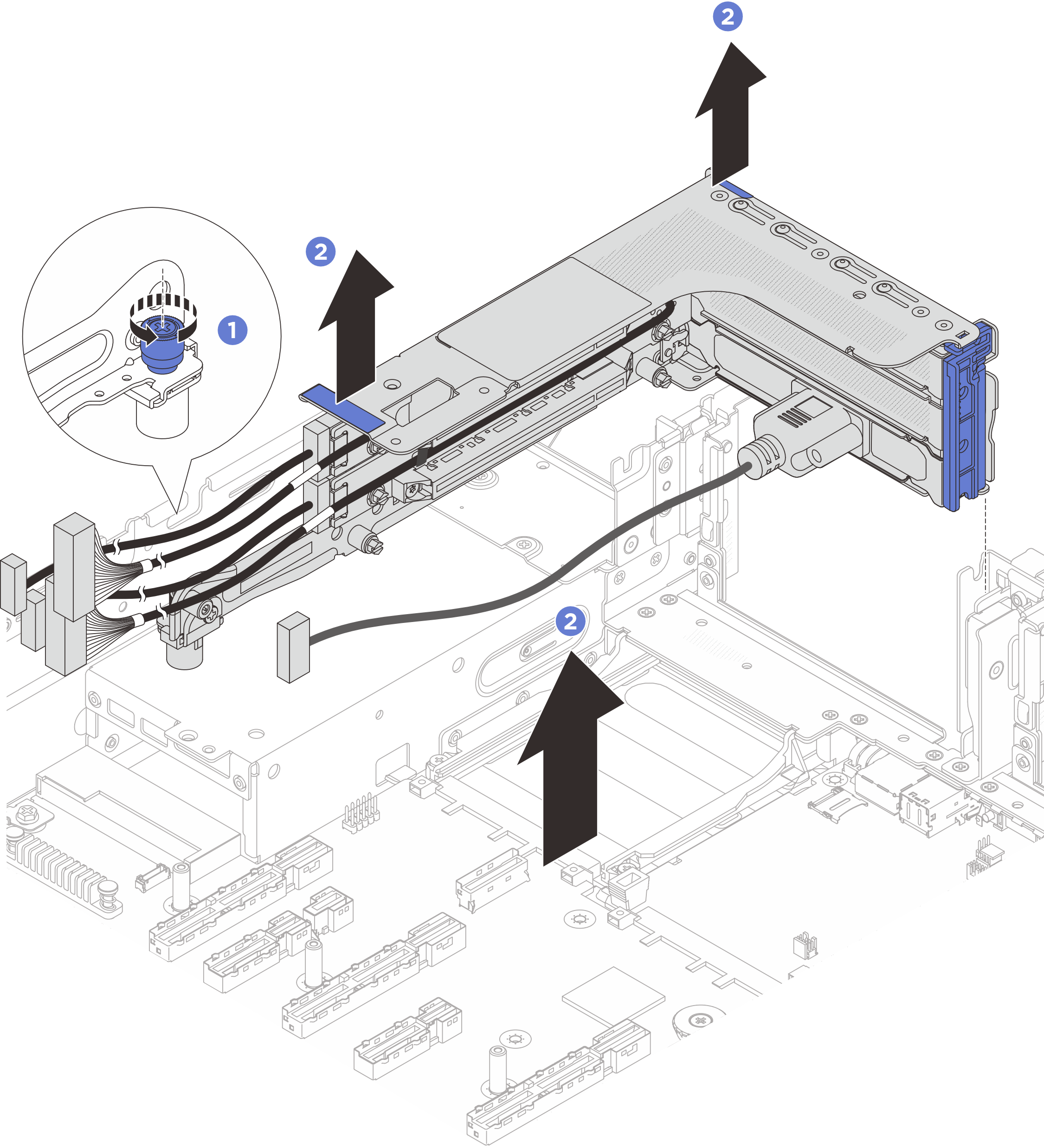

      그림 1. 라이저 어셈블리 제거
      Removing the riser assembly
      • 라이저 케이지를 잠근 나사를 푸십시오.
      • 라이저 어셈블리를 섀시에서 들어 올리십시오.
  2. 라이저 케이지에서 직렬 포트 모듈을 제거하십시오.

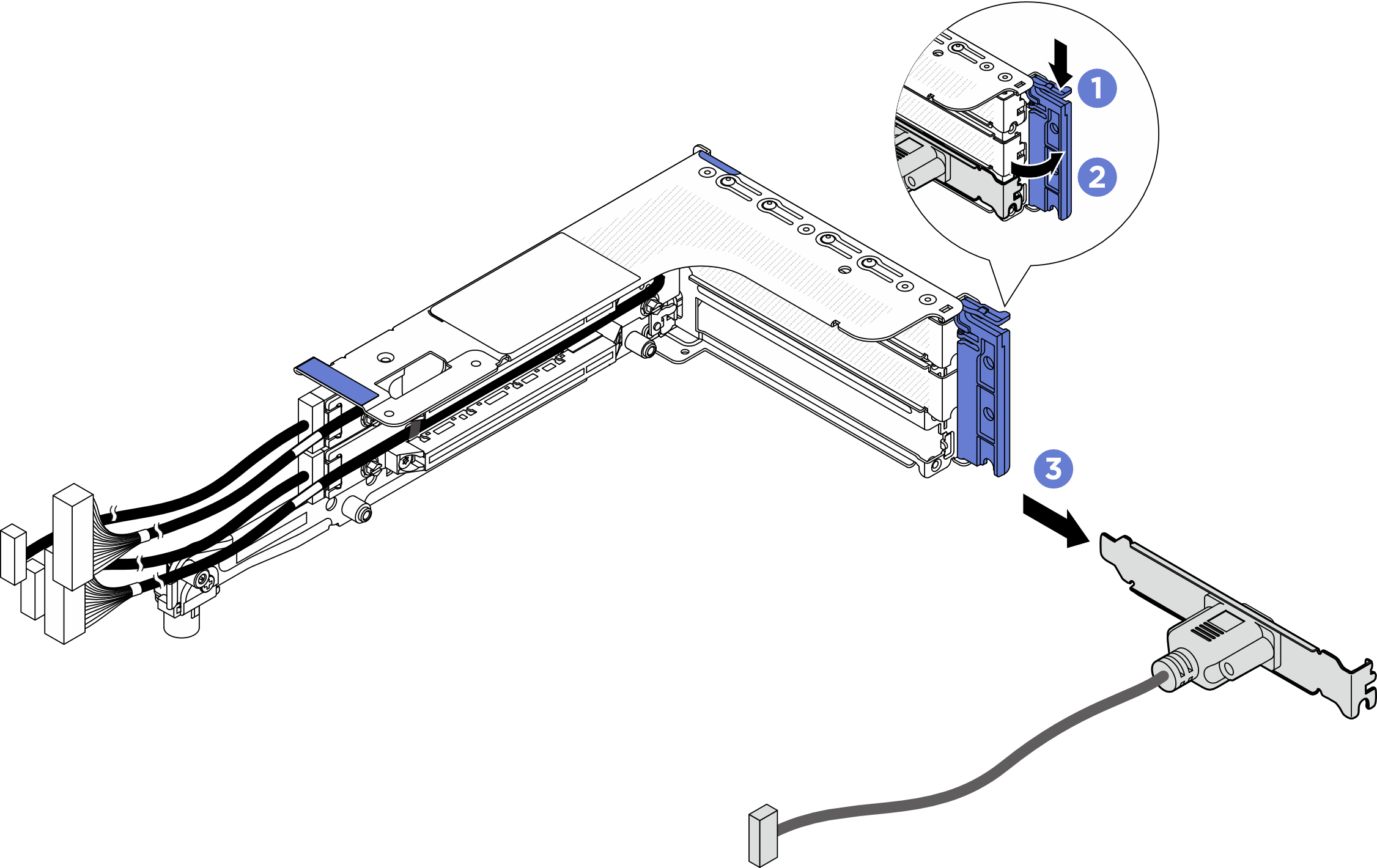

    그림 2. 직렬 포트 모듈 제거
    Removing the serial port module
    1. 고정 래치를 여십시오.
    2. 라이저 케이지 밖으로 직렬 포트 모듈을 미십시오.
  3. (옵션) 직렬 포트 브래킷을 교체해야 하는 경우 5mm 렌치를 사용하여 브래킷에서 직렬 포트 케이블을 분해하십시오.

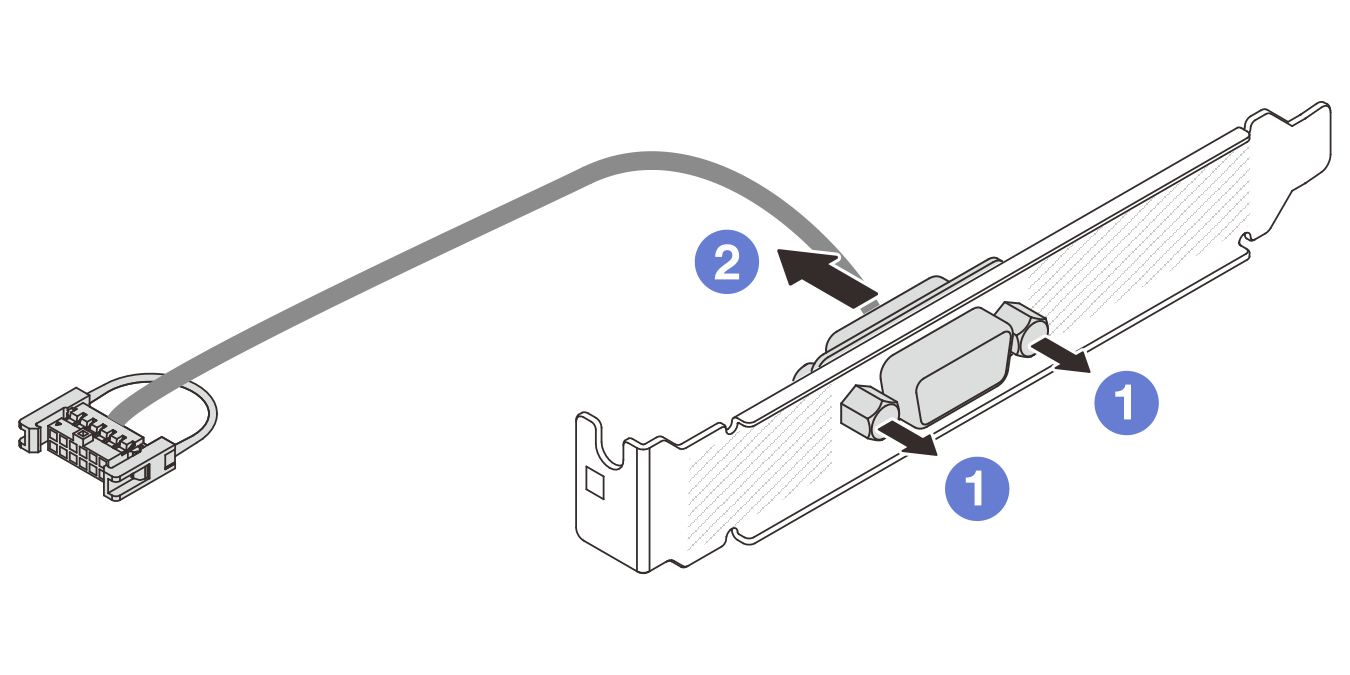

    그림 3. 직렬 포트 모듈 분해
    Disassembling the serial port module

    1. 나사 2개를 푸십시오.
    2. 브래킷에서 직렬 포트 케이블을 꺼내십시오.

완료한 후

  1. 새 직렬 포트 모듈, PCIe 어댑터 또는 필러를 설치하여 그 자리를 가리십시오. 직렬 포트 모듈 설치 또는 뒷면 PCIe 어댑터 및 라이저 카드 설치의 내용을 참조하십시오.

  2. 구성 요소 또는 옵션 장치를 반환하도록 지시받은 경우 모든 포장 지시사항을 따르고 제공되는 운송용 포장재를 사용하십시오.
