シリアル・ポート・モジュールの取り外し

このセクションの手順に従って、シリアル・ポート・モジュールを取り外します。

このタスクについて

重要

  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

注
  • 背面ホット・スワップ M.2 アセンブリーを使用した構成の場合、シリアル・ポート・モジュールは PCIe スロット 5 でサポートされます。
  • 背面ホット・スワップ M.2 アセンブリーを使用しない構成の場合、シリアル・ポート・モジュールは PCIe スロット 8 でサポートされます。

手順

  1. このタスクの準備をします。
    1. サーバーがラックに取り付けられている場合、トップ・カバーにアクセスするためにラック・スライド・レールでサーバーをスライドさせるか、ラックからサーバーを取り外します。サーバーをラックから取り外すを参照してください。
    2. トップ・カバーを取り外します。トップ・カバーの取り外しを参照してください。
    3. システム・ボード・アセンブリーから、シリアル・ポート・モジュールが取り付けられているライザー・アセンブリーの以下のケーブルを取り外します。
      • シリアル・ポート・モジュール・ケーブル
      • ライザー・カード・ケーブル
      • PCIeアダプター・ケーブル (該当する場合)
      重要
      システム・ボード・アセンブリーの損傷を避けるため、ケーブルをシステム・ボード・アセンブリーから取り外すときは、必ず 内部ケーブルの配線の手順に従ってください。
    4. シリアル・ポート・モジュールが取り付けられたライザー・アセンブリーを取り外します。

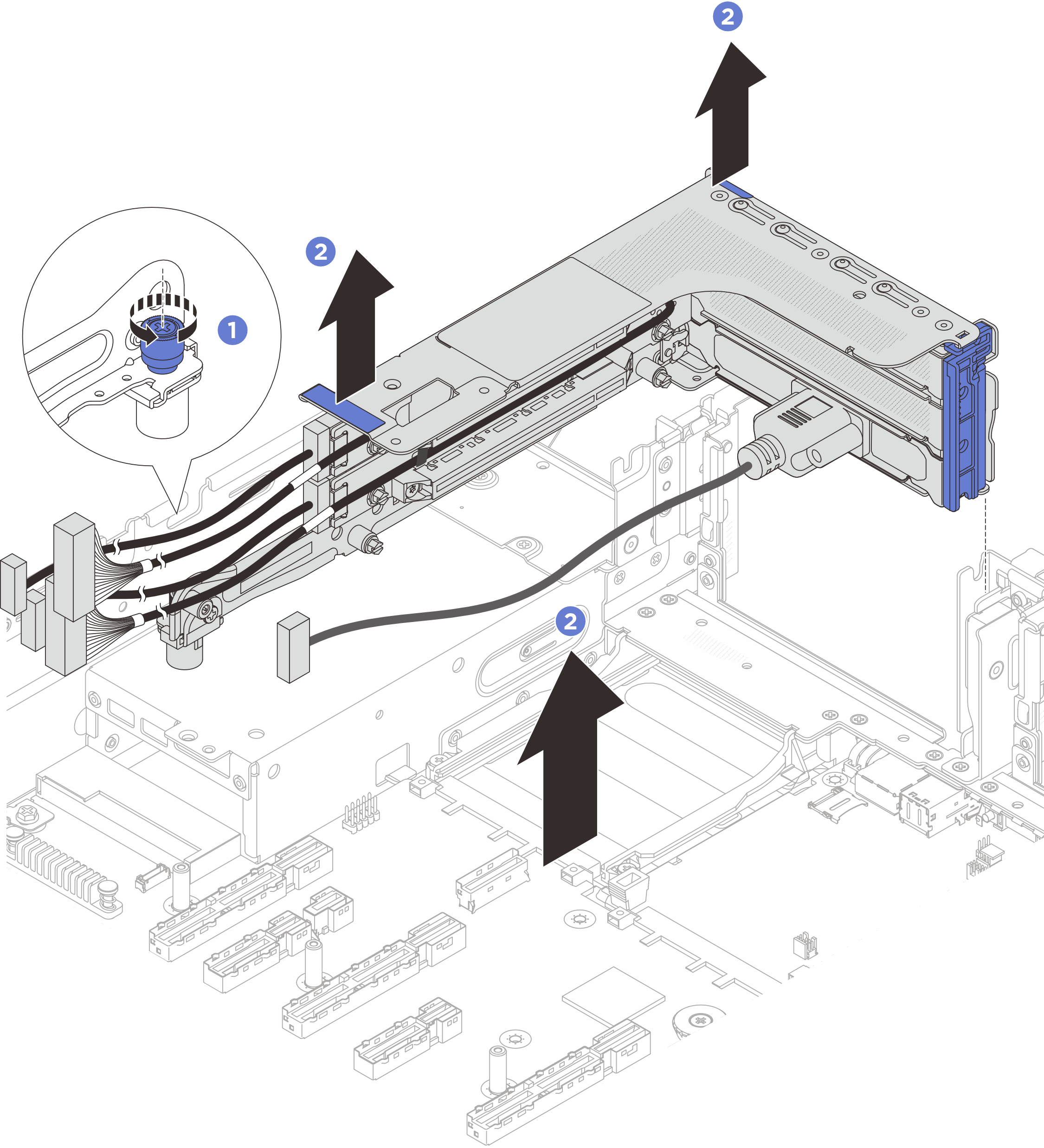

      図 1. ライザー・アセンブリーの取り外し
      Removing the riser assembly
      • ライザー・ケージを固定しているねじを緩めます。
      • ライザー・アセンブリーを持ち上げて、シャーシから取り外します。
  2. シリアル・ポート・モジュールをライザー・ケージから取り外します。

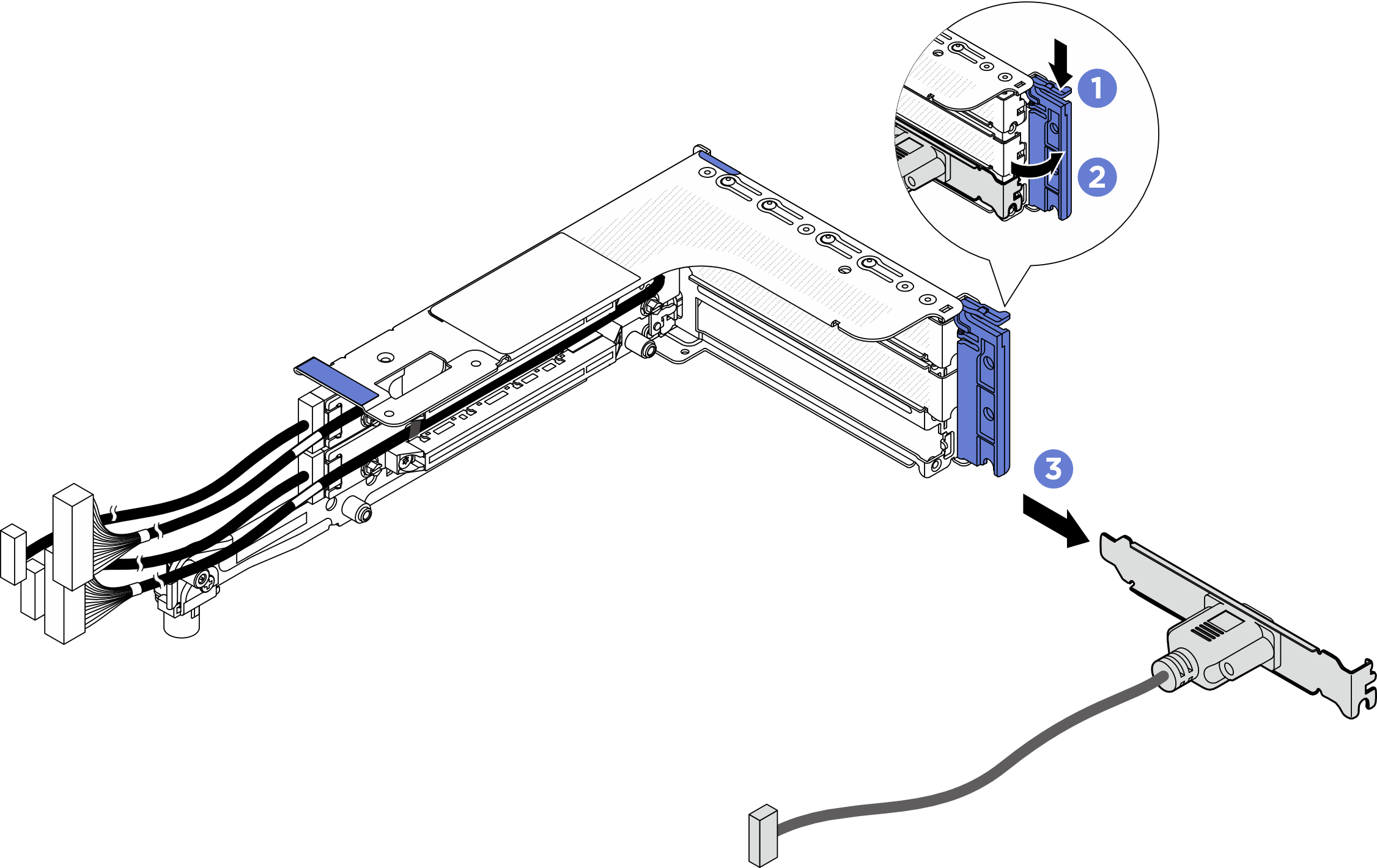

    図 2. シリアル・ポート・モジュールの取り外し
    Removing the serial port module
    1. 保持ラッチを開きます。
    2. シリアル・ポート・モジュールをスライドさせて、ライザー・ケージから取り外します。
  3. (オプション) シリアル・ポート・ブラケットを交換する必要がある場合は、5 mm レンチを使用してブラケットからシリアル・ポート・ケーブルを取り外します。

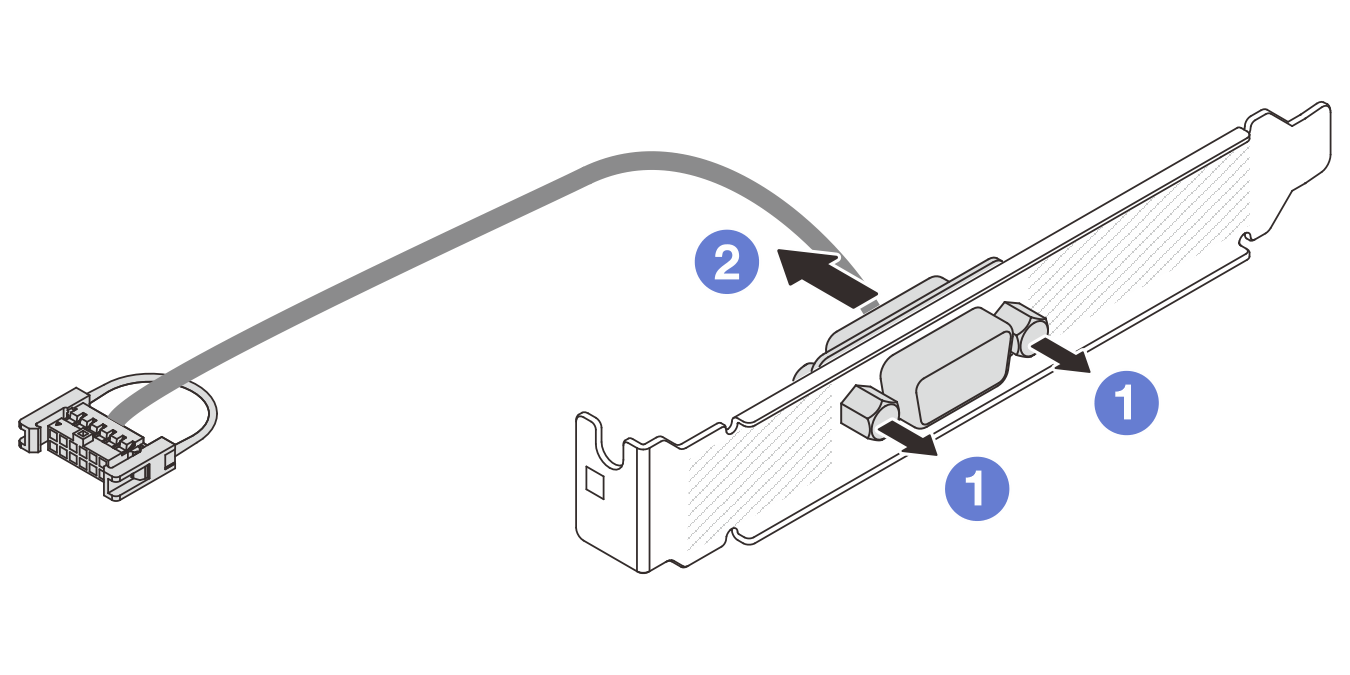

    図 3. シリアル・ポート・モジュールの分解
    Disassembling the serial port module

    1. 2 本のねじを緩めます。
    2. シリアル・ポート・ケーブルをブラケットから引き出します。

完了したら

  1. 新しいシリアル・ポート・モジュール、PCIe アダプター、またはフィラーを取り付けて場所を覆います。シリアル・ポート・モジュールの取り付け、または 背面 PCIe アダプターおよびライザー・カードの取り付けを参照してください。

  2. コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
