Rimozione di un modulo della porta seriale

Seguire le istruzioni riportate in questa sezione per rimuovere un modulo della porta seriale.

Informazioni su questa attività

Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Nota
  • Per le configurazioni con assiemi M.2 hot-swap posteriori, il modulo della porta seriale è supportato nello slot PCIe 5.
  • Per le configurazioni senza assiemi M.2 hot-swap posteriori, il modulo della porta seriale è supportato nello slot PCIe 8.

Procedura

  1. Prepararsi per l'attività.
    1. Se il server è installato in un rack, estrarre il server facendolo scorrere sulle guide di scorrimento del rack per accedere al coperchio superiore oppure rimuovere il server dal rack. Vedere Rimozione del server dal rack.
    2. Rimuovere il coperchio superiore. Vedere Rimozione del coperchio superiore.
    3. Dall'assieme della scheda di sistema, scollegare i seguenti cavi dell'assieme verticale con il modulo della porta seriale installato.
      • Cavo del modulo della porta seriale
      • Cavi della scheda verticale
      • Cavi dell'adattatore PCIe (se applicabile)
      Attenzione
      Per evitare di danneggiare l'assieme della scheda di sistema, assicurarsi di seguire le istruzioni riportate in Instradamento dei cavi interni quando si scollegano i cavi dall'assieme della scheda di sistema.
    4. Rimuovere l'assieme verticale con il modulo della porta seriale installato.

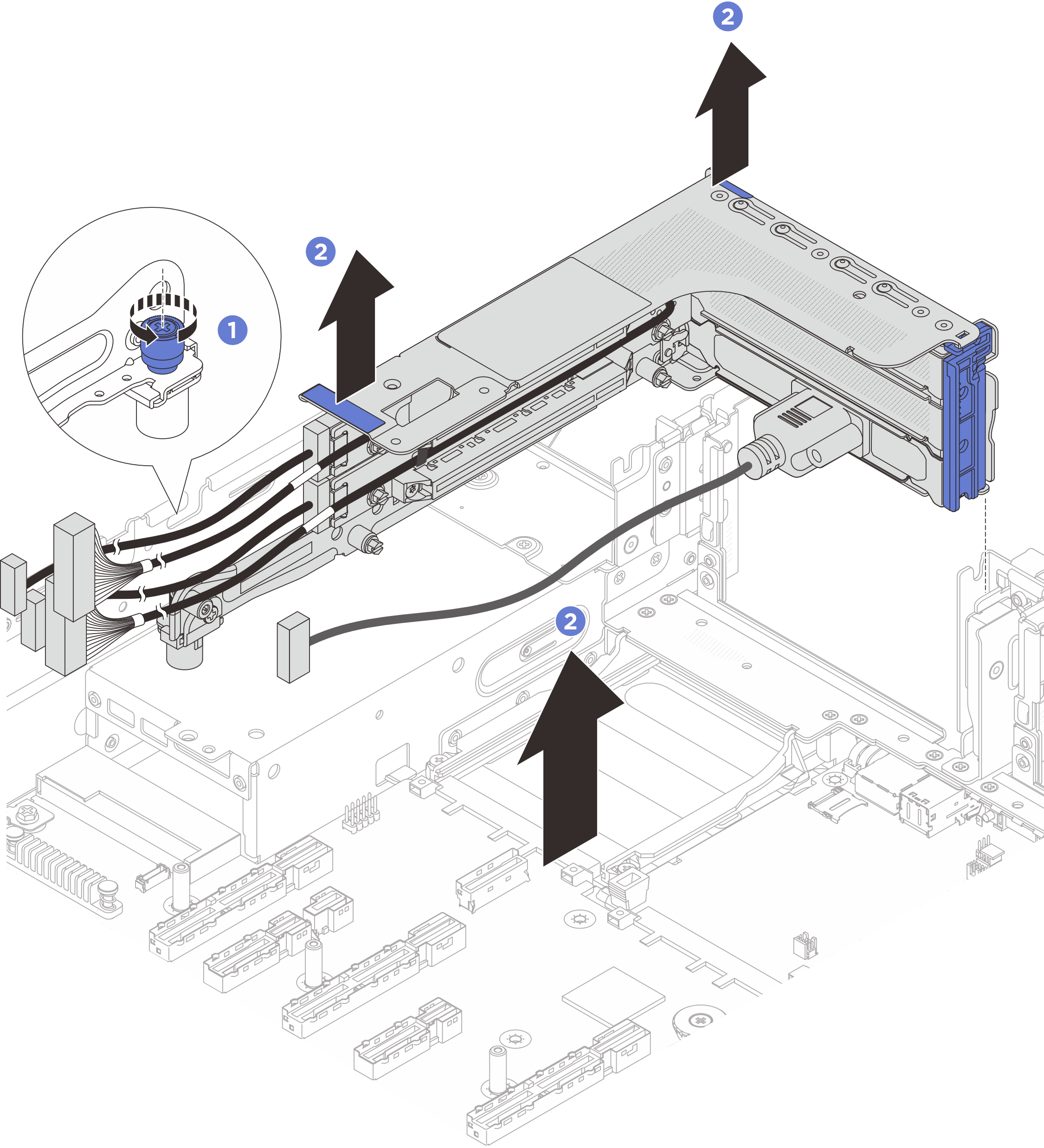

      Figura 1. Rimozione dell'assieme verticale
      Removing the riser assembly
      • Allentare la vite che fissa il telaio verticale.
      • Sollevare l'assieme verticale per estrarlo dallo chassis.
  2. Rimuovere il modulo della porta seriale dal telaio verticale.

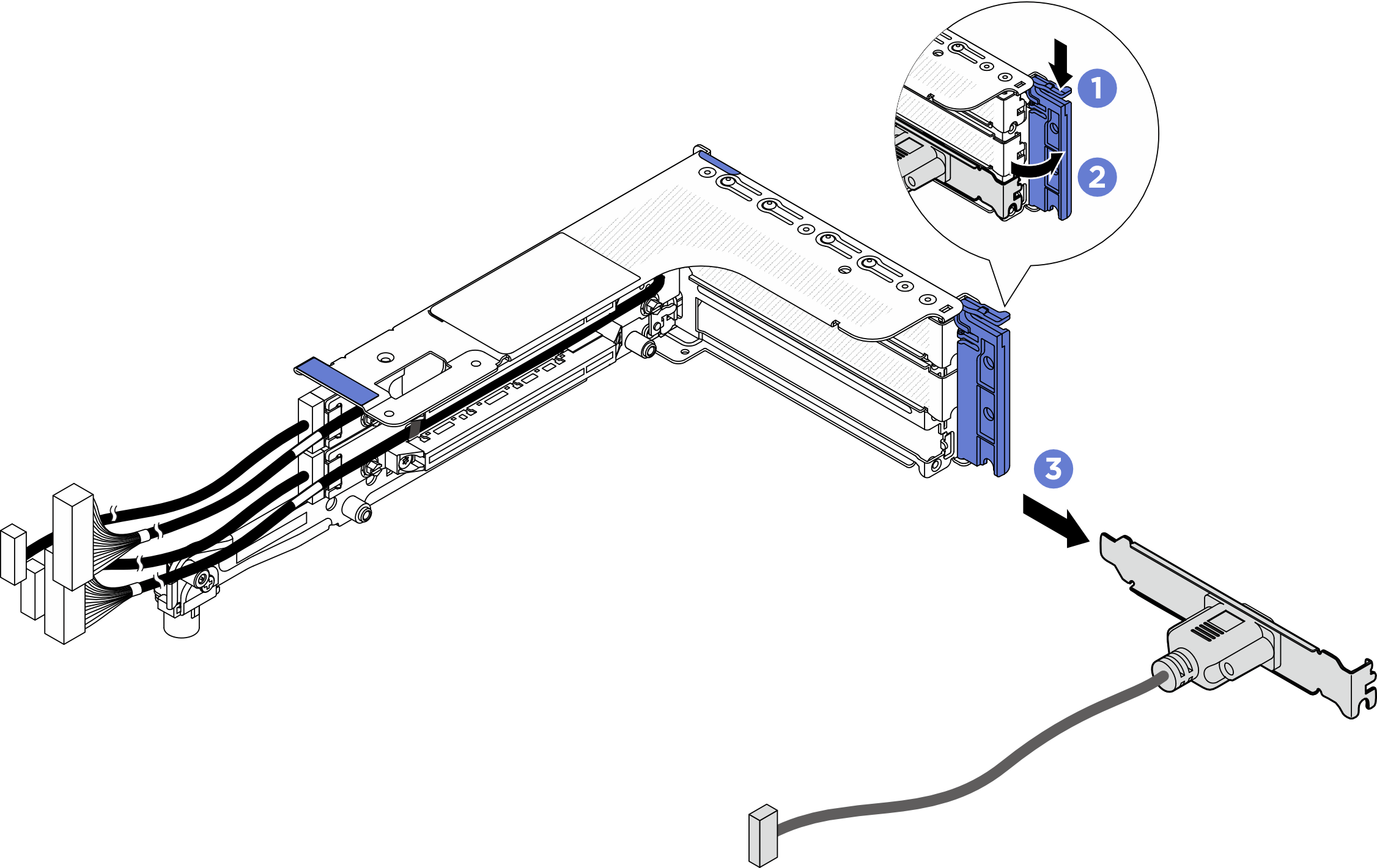

    Figura 2. Rimozione del modulo della porta seriale
    Removing the serial port module
    1. Aprire il fermo di blocco.
    2. Fare scorrere il modulo della porta seriale per estrarlo dl telaio verticale.
  3. (Facoltativo) Se è necessario sostituire la staffa della porta seriale, utilizzare una chiave inglese da 5 mm per smontare il cavo della porta seriale dalla staffa.

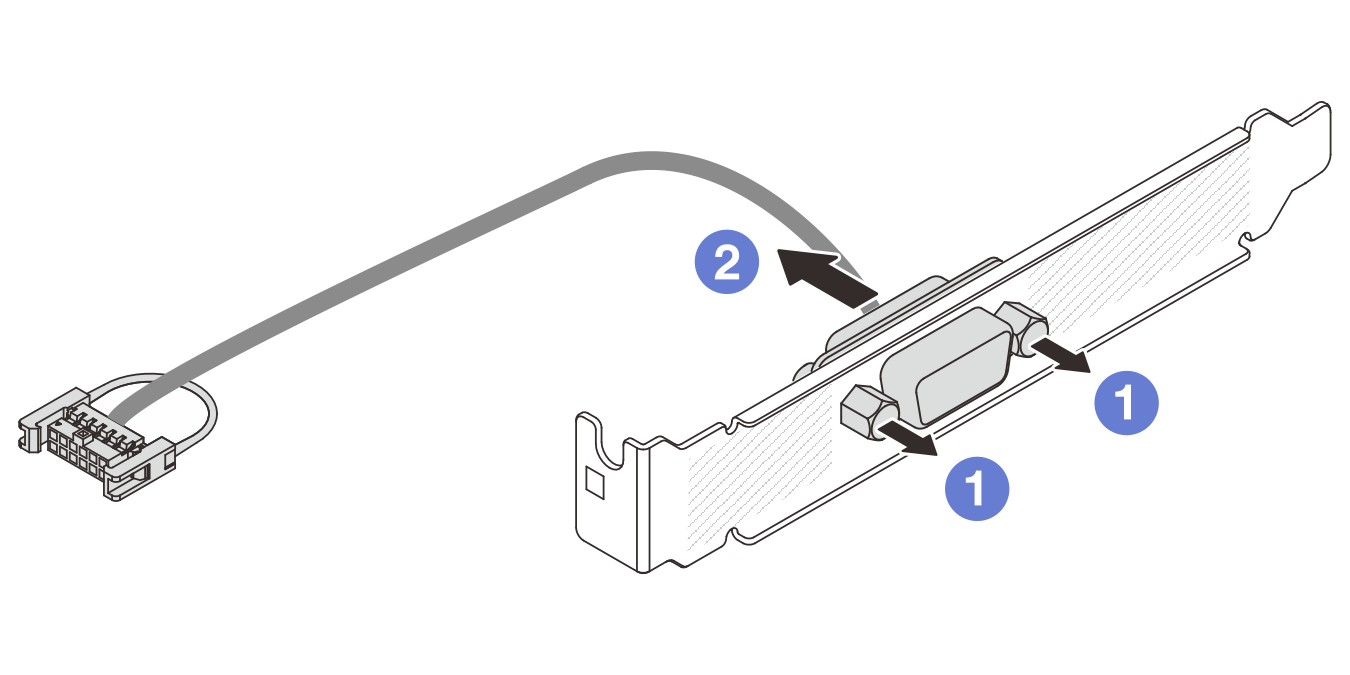

    Figura 3. Smontaggio del modulo della porta seriale
    Disassembling the serial port module

    1. Allentare le due viti.
    2. Estrarre il cavo della porta seriale dalla staffa.

Dopo aver terminato

  1. Installare un nuovo modulo della porta seriale, un adattatore PCIe o un elemento di riempimento per coprire la parte. Vedere Installazione di un modulo della porta seriale o Installazione di un adattatore PCIe posteriore e scheda verticale.

  2. Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
