Retrait d’un module de port série
Suivez les instructions de cette section pour retirer un module de port série.
À propos de cette tâche
Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.
Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.
- Pour les configurations avec des assemblages M.2 remplaçables à chaud arrière, le module de port série est pris en charge dans l’emplacement PCIe 5.
- Pour les configurations sans assemblages M.2 remplaçables à chaud arrière, le module de port série est pris en charge dans l’emplacement PCIe 8.
Procédure
- Préparez-vous à cette tâche.

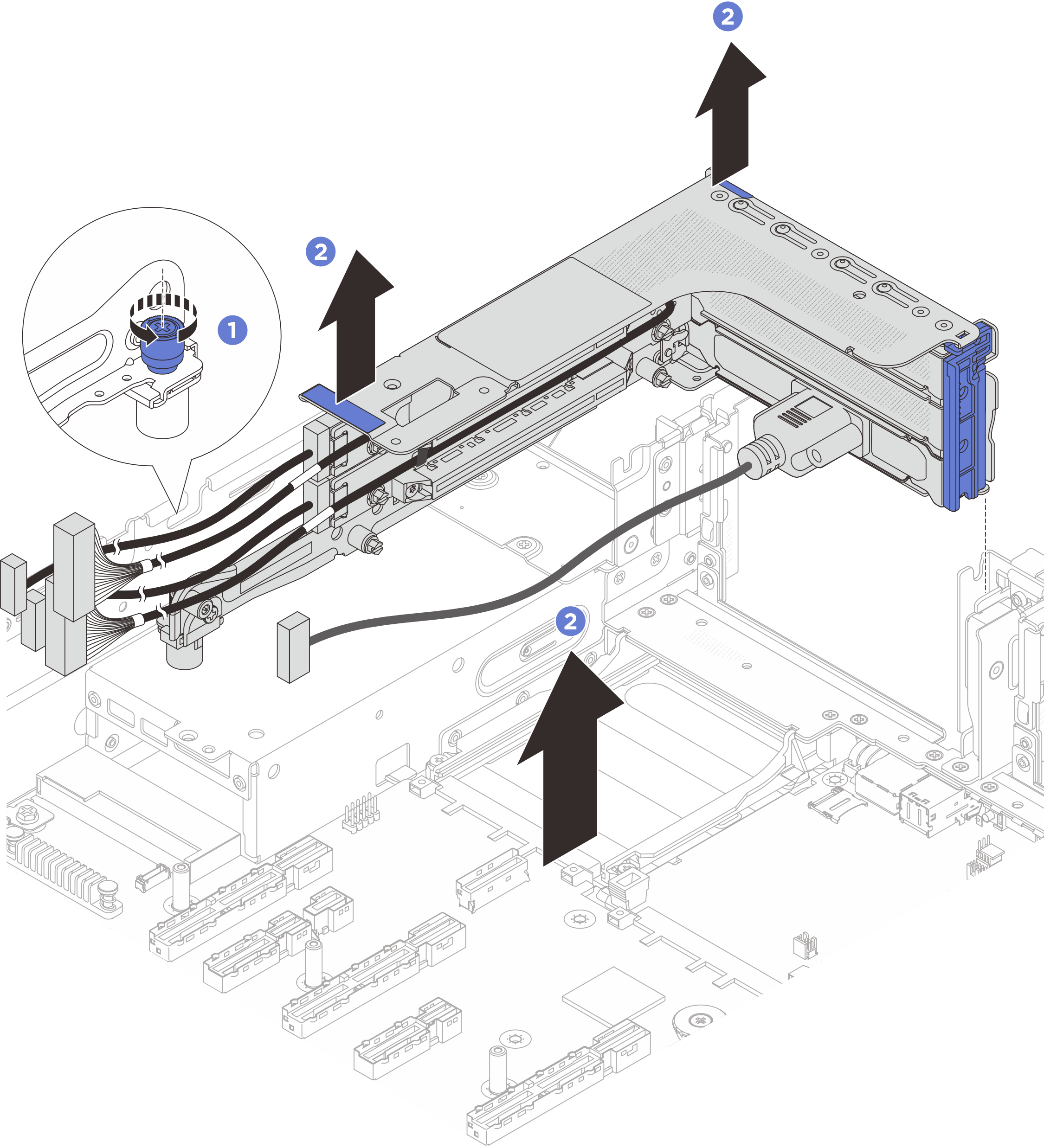

- Retirez l'assemblage de cartes mezzanines où le module de port série est installé.Figure 1. Retrait de l’assemblage de cartes mezzanines
Desserrez la vis qui verrouille le boîtier de carte mezzanine.
Soulevez l'assemblage de cartes mezzanines pour le sortir du châssis.
- Retirez l'assemblage de cartes mezzanines où le module de port série est installé.

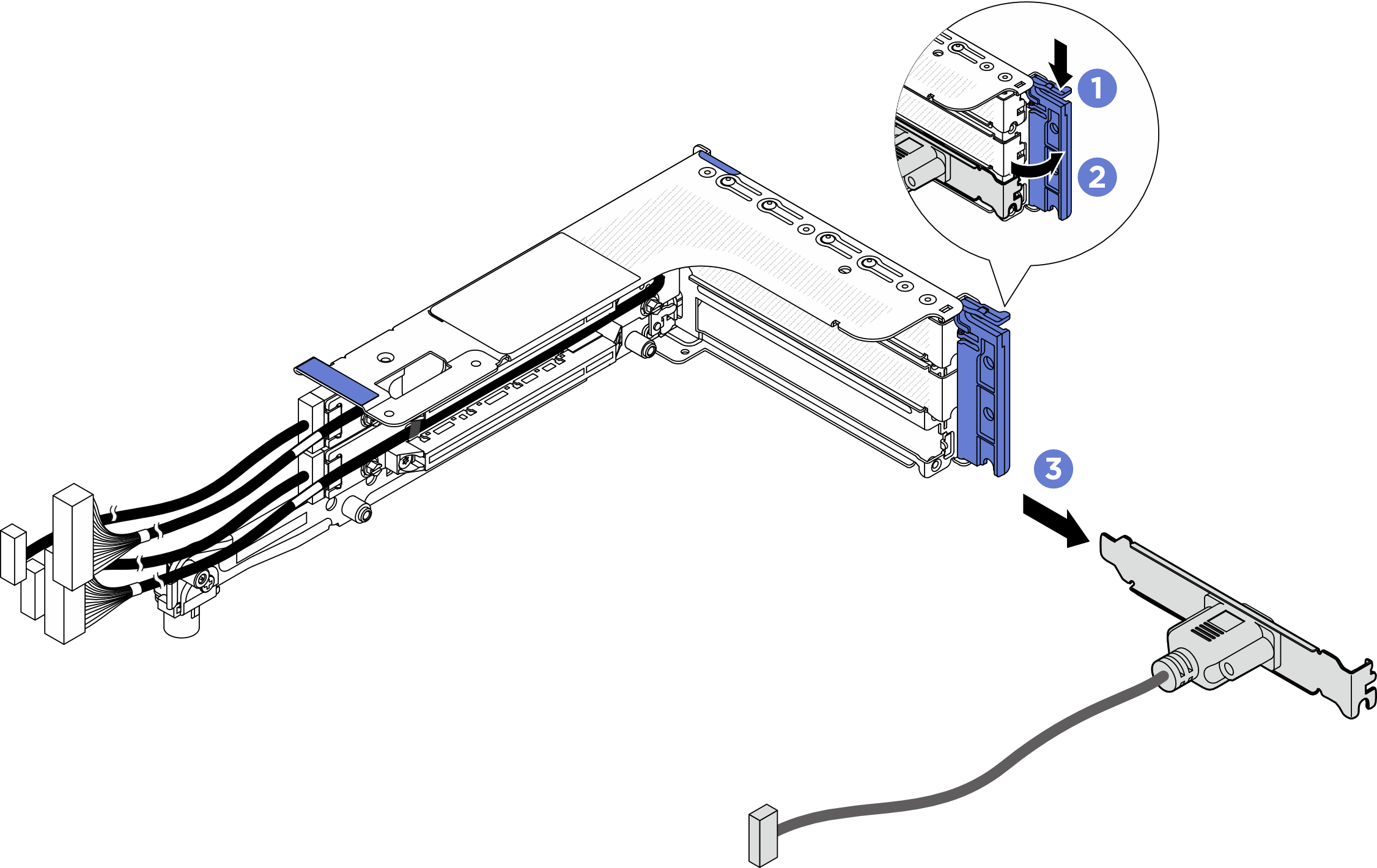

- Retirez le module de port série du boîtier de carte mezzanine.Figure 2. Retrait du module de port série.
- Ouvrez le taquet de blocage.
- Sortez le module de port série du boîtier de carte mezzanine en le faisant glisser.

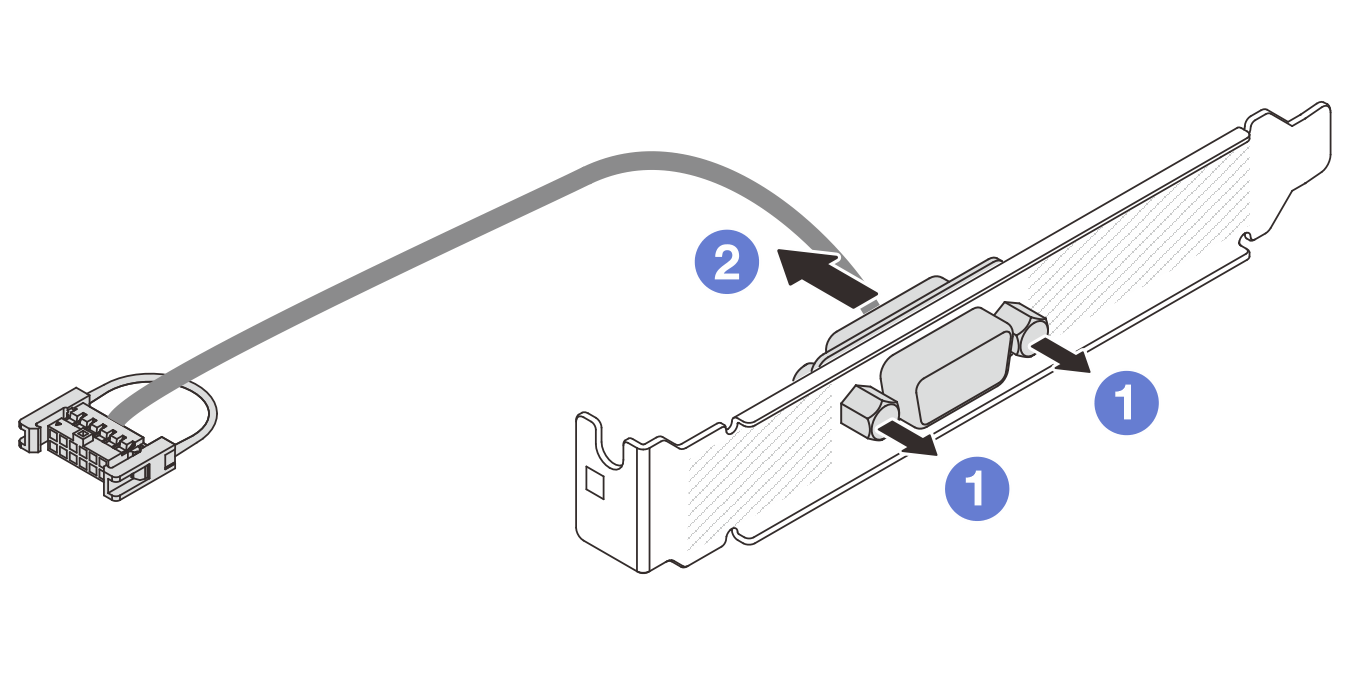

- (Facultatif) Si vous devez remplacer le support du port série, utilisez une clé de 5 mm pour détacher le câble du port série de son support.Figure 3. Démontage du module de port série
- Desserrez les deux vis.
- Retirez le câble de port série du support.
Après avoir terminé
Installez un nouveau module de port série, un adaptateur PCIe ou un obturateur pour protéger l’emplacement. Voir Installation d’un module de port série ou Installation d'un adaptateur PCIe et d'une carte mezzanine arrière.
Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
